I. Resumen 1. 1. La finalidad del LCPN-ME es desarrollar la Metrología Nacional en Magnitudes Eléctricas. - Esto por medio de intercomparaciones internacionales que permitan mantener una trazabilidad acorde a las exigencias actuales, de tal forma de poder transferirla al mercado nacional. - Desarrollar una cultura metrológica nacional a través de cursos, publicaciones y documentos técnicos y de divulgación que ayuden a entender y mejorar la infraestructura eléctrica de los laboratorios de la Red Nacional de Metrología y del país en todos los frentes que esto conlleva. - Proyectar a un mejoramiento de la calidad en el sector eléctrico y sectores asociados del país, mejorando la calidad técnica y de control de tolerancias.
II. Acerca del LCPN-ME 2. 1. Es el laboratorio encargado de dar trazabilidad a todas las mediciones eléctricas industriales del país, a través de los laboratorios de calibración, laboratorios industriales de calibración y laboratorios de ensayo en el área de las magnitudes eléctricas y directamente cuando el nivel metrológico lo requiera bajo normas internacionales, trazables a patrones que desarrollan las unidades eléctricas del Sistema Internacional (SI). 2. 2. Importancia de las Magnitudes Eléctricas: En el Sector Servicio y Sector Productivo del país, se hace uso y aplicación de: Instrumentos, equipos eléctricos y electrónicos. Controles electrónicos de procesos. Ajuste de variables de proceso. Instrumentos para mantención eléctrica y electrónica. Equipos de medición de señales de potencia y energía. Equipos de transmisión y recepción de señales eléctricas.
Organigrama Red Nacional de Metrología
Cadena de Trazabilidad del LCPN en Magnitudes Eléctricas
III. Instrumental LCPN-ME 3. 1. Patrones Primarios del LCPN-ME 3. 1. 1. VOLTAJE DC : Patrón Primario de Voltaje DC, Fluke 734 A Sistema de Celdas Zener 732 B, con salidas de 10 VDC y 1. 018 VDC
3. 1. 2. RESISTENCIA DC : Patrones Primarios de Resistencia Eléctrica Grupo de Resistencias Eléctricas al Aire - Guildline 9334/1 , 1 - Guildline 9334 A/10 , 10 - Guildline 9334 A/100 , 100 - Tinsley 5685 B, 1 k - Guildline 9334/10 k , 10 k - Guildline 9334 A/100 k , 100 k - Guildline 9334 A/1 M , 1 M - Guildline 9334 A/10 M , 10 M - Guildline 9334 A/100 M, 100 M - Guildline 9334 A/1 G , 1 G
3. 1. 3. CORRIENTE DC : Patrones primarios de Corriente continua, Tinsley Set de Resistores Patrones AC/DC al Aceite - Tinsley 5686, 0. 01 - Tinsley 5686, 0. 1 - Tinsley 5685 A, 100 - Tinsley 5685 B, 1 k
3. 1. 4. VOLTAJE AC : Patrón Primario de Voltaje AC, Fluke 792 A Transferencia térmica Fluke 792 A 2 m. V a 1000 V, 10 Hz a 1 MHz
3. 1. 5. CORRIENTE AC : Patrones primarios de Corriente AC, Fluke 792 A + juego de Shunts Fluke A 40 y A 40 A 10 m. A a 20 A, 40 Hz a 100 k. Hz
3. 1. 6. POTENCIA Y ENERGIA : Patrón primario de Potencia y Energía Eléctrica - Comparador Trifásico de Energía Activa y Reactiva. ZERA COM 3003, clase 0. 01% Medición de Voltaje : 30 V. . . 500 V Medición de Corriente : 1 m. A. . . 160 A Tipos de medición: 4 hilos Activa, Reactiva y Aparente 3 hilos Activa, Reactiva y Aparente 2 hilos Activa, Reactiva y Aparente - Fuente Trifásica con Booster de Corriente Generación de Voltaje Monofásico y Trifásico hasta 300 V Generación de Corriente Monofásico y Trifásica hasta 120 A
3. 2. Estándar de Transferencia del LCPN-ME Multímetros HP 3458 A/HFL - 8 ½ Dígitos - Voltaje DC, hasta 1050 V - Corriente DC, hasta 1. 05 A - Voltage AC, hasta 700 V - Corriente AC : hasta 1. 05 A - Resistencia : hasta 1. 2 GOhm Fluke 5790 A AC Measurement Standard - Voltaje AC, 2. 2 m. V a 1000 V, 10 Hz a 1 Mhz
3. 3. Estándares de Trabajo LCPN-ME Fluke 5720 A y Fluke 5700 A : Calibradores Multifunción - Voltaje DC, hasta 1100 V - Voltaje AC, 220 µV a 1100 V, 10 Hz a 1 MHz - Corriente DC, hasta 2. 2 A - Corriente AC, hasta 2. 2 A, 10 Hz a 10 k. HZ - Resistencia Eléctrica, hasta 100 M
IV. Infraestructura LCPN-ME El LCPN-ME, está ubicado en el Campus de la Universidad de Concepción, en la Facultad de Ingeniería. El laboratorio cumple con las siguientes condiciones: - Aislación y Acondicionamiento Térmico. - Aislación y Acondicionamiento Acústico. - Aislación y Acondicionamiento Electromagnético. - Aislación y Acondicionamiento en Vibraciones. - Acondicionamiento Anti - Estático (Humedad Aire, Material Piso Elevado, Grilla Equipotencial). - Sistema Eléctrico, Distribución y Suministro Ininterrumpido para Patrones y Calibraciones. - Sistema de Iluminación fluorescente 800 a 1000 lux - Ventanas con Termo Paneles al Vacio - Doble Puerta de Acceso
V. Cobertura del LCPN-ME La gama de servicios que da el LCPN-ME a la industria y el país abarcan los siguientes puntos : - Calibraciones de instrumentos eléctricos/electrónicos a LCPN´s de otras magnitudes. - Calibraciones a Laboratorios de Calibración. - Calibraciones a Laboratorios de Empresas. - Calibraciones a Laboratorios Sector Eléctrico (Sistemas 3 y Mono ). - Seminarios de Difusión. - Seminarios y Cursos de Capacitación. - Calibraciones a Laboratorios de Ensayo. - Calibraciones a Organismos de Certificación de Productos. - Asesorias en metrología y servicios de calibración. - Apoyo a la Autoridad Reguladora : » Comisión Chilena de Energía. » Superintendencia de Electricidad y Combustibles.
VI. Servicios Metrológicos del LCPN-ME Los siguientes son algunos de los servicios metrológicos que actualmente entrega el LCPN-ME tanto para el sector industrial como para laboratorios de calibración : - Multímetros Digitales (desde 6½ a 8½ dígitos) ► Hp 3458 A ► Fluke 8508 A - Calibradores Multipropósitos y Multifunciones ► Fluke Serie 5500 A/5520 A ► Wavetek Serie 9000 A/9100 A ► Fluke Serie 5700 A/5720 A - Estándares de Transferencia de Voltaje Continuo y/o Alterno - Calibración de Fuentes de Corriente y Tensión Trifásicas. - Calibración de Watt Meters (trifásicos y monofásicos). - Analizadores de Potencia y Armónicas (monofásicos y trifásicos). - Calibración de Fasímetros. - Calibración de Patrones de Energía y Potencia. - Calibración de Shunts de Corrientes. - Calibración de Resistores Patrones. - Calibración de Patrones de Voltaje Alterno. - Calibración de Equipos Ensayo de Medidores Eléctricos.
2012 SIM T&FWG Workshop El sistema SIM Time Network System, llegó a Concepción - Chile en Enero de 2011
2012 SIM T&FWG Workshop
2012 SIM T&FWG Workshop
2012 SIM T&FWG Workshop
2012 SIM T&FWG Workshop - El sistema fue montado en un mueble diseñado especialmente para esto. - Cuenta con respaldo UPS. - El laboratorio cuenta control de temperatura y humedad. - Se comenzó a transmitir datos 18 de Mayo de 2011
2012 SIM T&FWG Workshop Vista posterior : conexionado en las salidas del reloj de Rubidio

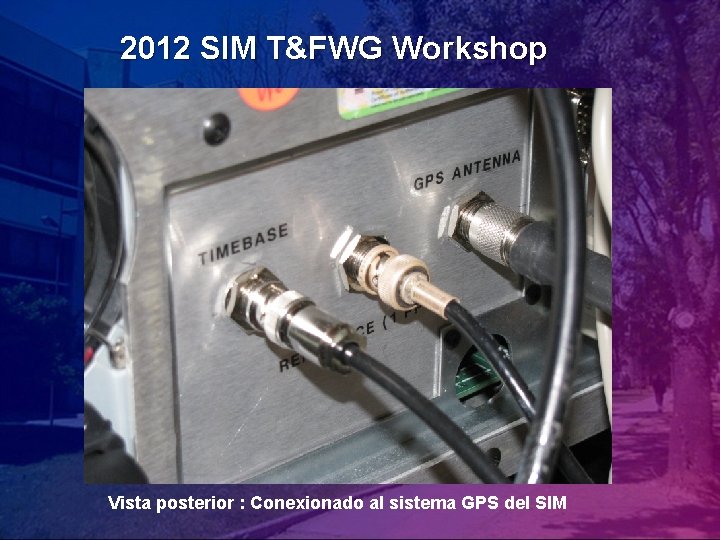

2012 SIM T&FWG Workshop Vista posterior : Conexionado al sistema GPS del SIM
2012 SIM T&FWG Workshop SIM GPS SYSTEM En el software se estuvo haciendo el ajuste del tiempo en forma manual desde mayo de 2011 hasta hace tres meses.
2012 SIM T&FWG Workshop SIM T&F Network Software 04. 10. 12
2012 SIM T&FWG Workshop SIM NIST FILE TRANSFER 04. 10. 2012

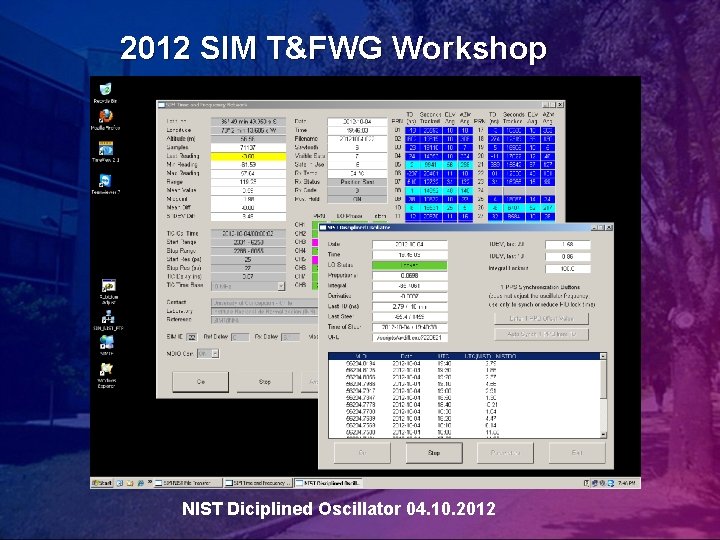

2012 SIM T&FWG Workshop NIST Diciplined Oscillator 04. 10. 2012
