LABORATORIJSKA VEBA br 3 Osnovna konfiguracija i upoznavanje

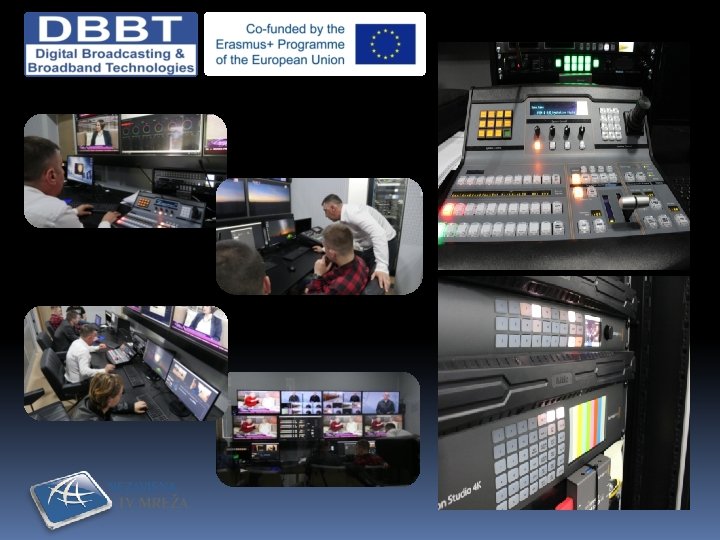

LABORATORIJSKA VEŽBA br. 3 Osnovna konfiguracija i upoznavanje sa: ATEM 2 M/E Production Studio 4 K ATEM 1 M/E Advanced Panel LABORATORIJSKA VEŽBA br. 4 SOFTVERSKA KONTROLA (VIDEO MIKSERA) ATEM 2 M/E HARDVERSKA KONTROLA (VIDEO MIKSERA) ATEM 2 M/E Partner na projektu: nezavisna TV mreža Trener: Vladimir Petrović
Opis ATEM 2 M/E Production Studio 4 K omogućava broadcast multi kamera produkciju programskih sadržaja u SD, HD i Ultra HD formatu. Njegovih 20 ulaza sa ugrađenim frejm sinhronajzerima daje mogućnost povezivanja velikog broja video izvora kao što su kamere, disk rekorderi, kompjuteri, Playout sistemi, sistemi za CG itd. . . ATEM 2 M/E Production Studio 4 K poseduje napredne broadcast funkcije kao što su: chroma key, customizable transitions, upstream and downstream keyers, DVE, Super Source, audio mixer, 2 x multi views, media pool itd. . . Sa svojih 6 G-SDI, HDMI 4 K i 6 AUX izlaza omogućava prosleđivanje velikog broja različitih izlaznih signala.

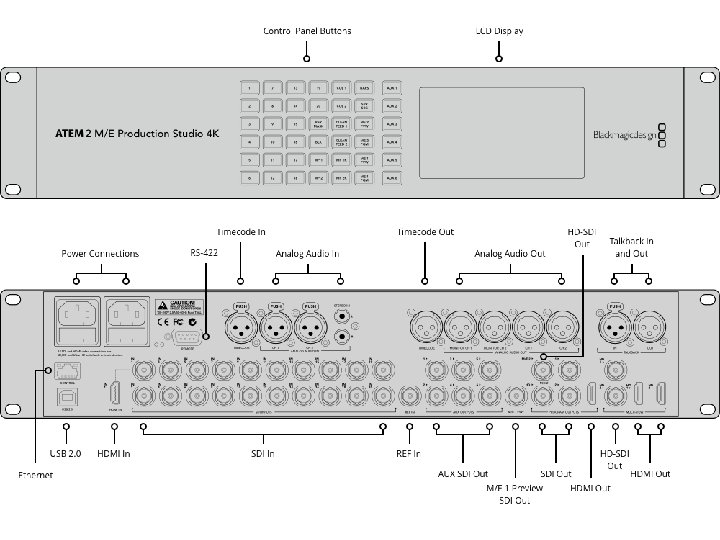

Konekcije Total Video Inputs: 21 with 20 active Total Video Outputs: 16 Total Aux Outputs: 6 SDI Rates: 270 Mb, 1. 5 G, 3 G, 6 G. Total Audio Inputs: 2 x XLR. 2 x RCA. Total Audio Outputs: 2 x XLR Program 2 x XLR Monitor. Timecode Connection: 1 x XLR in and 1 x XLR out. Reference Input: Tri-Sync or Black Burst. Video Input Re-Sync: On all 20 inputs. SDI Video Inputs: 20 x 10 -bit SD/HD/Ultra HD 4 K switchable. 2 channel embedded audio. HDMI Video Inputs: 1 x HDMI type A. 10 -bit SD/HD/Ultra HD 4 K switchable. 2 channel embedded audio. SDI Audio Outputs: 2 Ch embedded into SDI output on all outputs. SDI Program Outputs: 3 x 10 -bit SD/HD/Ultra HD 4 K switchable. HDMI Program Outputs: 1 x HDMI type A, 10 -bit SD/HD/Ultra HD 4 K switchable. Down Converted SDI Program Outputs: 1 x 10 -bit (Ultra HD 4 K to HD). SDI Preview Outputs_ 1 x 10 -bit SD/HD/Ultra HD 4 K switchable. Quantity of Multi Views: 2 x SDI plus 2 x HDMI, able to be used concurrently. Multi View Outputs: 2 x SDI and 2 x HDMI. Control Panel Connection: Ethernet supports 10/1000 Base. T. Allows direct connection between panel and chassis, or via network. Tally Output: Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included. ) Computer Interface: 1 x USB 2. 0 port.
Standardi SD Video Standards 525 i 59. 94 NTSC, 625 i 50 PAL HD Video Standards 720 p 50, 720 p 59. 94 1080 p 23. 98, 1080 p 24, 1080 p 25, 1080 p 29. 97, 1080 p 50, 1080 p 59. 94 1080 i 50, 1080 i 59. 94 Ultra HD Video Standards 2160 p 23. 98, 2160 p 24, 2160 p 25, 2160 p 29. 97 SDI Compliance SMPTE 259 M, SMPTE 292 M, SMPTE 424 M. Video Sampling 4: 2: 2 Color Precision 10 -bit Color Space REC 601, REC 709, REC 2020. HDMI Input Resolutions for Computers 720 x 480 i 59. 94 Hz, 720 x 576 i 50 Hz, 1280 x 720 59. 94 Hz, 1280 x 720 50 Hz, 1920 x 1080 59. 94 Hz, 3840 x 2160 23. 98 Hz, 3840 x 2160 24 Hz, 3840 x 2160 25 Hz, 3840 x 2160 29. 97 Hz. Note: Also supported are; 24, 30 and 60 Hz inputs when switcher is in 23. 98, 29. 97 and 59. 94 Hz formats respectively.

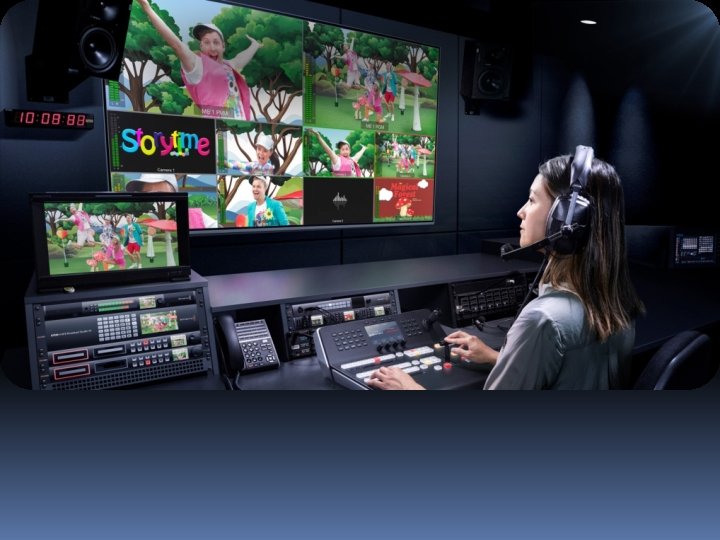

Multi View monitoring ATEM svičer omogućava povezivanje velikog broja izvora i prati ih sve u isto vreme pomoću ugrađenog Multi. View monitoringa. Multi. View olakšava pregled kamera, grafike, pregled predkontrole i programskog izlaza na jednom ekranu. Pomoću SDI Multi. View izlaza, moguće je povezati profesionalne elektronske SDI monitore a pomoću HDMI Multi. View izlaza i jeftinije televizore. ATEM 2 M/E studio 4 K model ima 2 nezavisna Multi. View izlaza, tako da možete pratiti signal i do 16 različitih signala preko 2 ekrana.
Kontrola rutera SOFTVER HARDVER
SOFTVERSKA KONTROLA Switcher
SOFTVERSKA KONTROLA Dual Media Players Dva ugrađena medija plejera koji omogućavaju baferovanje statičnih slika i grafike koji se koriste prilikom potpisivanja. Podrška za popularne formate kao što su PNG, TGA, BMP, GIF, JPEG and TIFF.
SOFTVERSKA KONTROLA Audio Mixer Više kanalni audio mikser. Kobinovanje tonskog signala koji dolazi sa kamera sa tonskim signalima koji dolaze po SDI ili HDMI ulazima kao i tonskim signalima koji dolaze po analognim XLR ili Hi. Fi ulaznim konektorima.
SOFTVERSKA KONTROLA Camera Control Potpuna kontrola Blackmagic studijskih kamera. Kontrola i poešavanje svih osnovnih parametara video signala.
SETOVANJE General Podešavanje video standarda.
SETOVANJE Audio Podešavanje audio opcija.
SETOVANJE Multi View Podešavanje monitoringa signala.
SETOVANJE Labels – Input/Output/Media Podešavanje ulazno-izlaznih signala i media player-a.
SETOVANJE Hyper Deck Podešavanje parametara za konterolu ekternih plejera.
SETOVANJE Remote Podešavanje Remote parametara.
Tranzicije Upstream Keyers: 4 with Chroma/Linear/Luma key. Downstream Keyers: 2 Chroma Keyers: 4 Linear/Luma Keyers: 7 Transition Keyer (Stinger/DVE): 1 Stinger, 1 DVE. Total Number of Layers: 13 Pattern Generators: 8 Color Generators: 2 DVE with 3 D Borders & Drop Shadow
Cut
Mix
Dip
Wipe Patterns
DVE
Graphic
Stinger
Upstream Keyers -Luma Key -Linear Key -Chroma Key -Pattern Key
Downstream Keyers -Bugs -Logos -Lower thirds
Super Source
ATEM 1 M/E Advanced Panel www. blackmagicdesign. com
