LABELING OF BARREL ALIGNMENT CABLES Inplane system cables
LABELING OF BARREL ALIGNMENT CABLES • Inplane system cables • Praxial and Axial cables • Projective system cables • Reference system cables • Chamber to Chamber Connection (CCC) cables • BIR-BIM cables • RASMUX cabling scheme 07/04/2003 1
The various systems on a chamber (1) Ex: BIL Standard sectors (side A) RASCAM Lens RASLED BIL 1 f RO side z BIL 2 BIL 3 B-sensor platforms BIL 4 BIL-BIS Connection (CCC) BIL 5 RO side BIL 6 HV side BIL-BIS Connection (CCC) praxial projective axial Reference system projective Chambers are seen from the interaction point. 07/04/2003 2
The various systems on a chamber (2) Ex: BIL-BIS Standard sectors (side A) Reference system SACLED Projective system RASLED (ray 1) Projective system RASLED (ray 2, 3, 4) Praxial proximity Axial BIL B-sensor CCC SACLED CCC SCAM B-sensor BIS 07/04/2003 3
Naming conventions The cable name, consists of 3 (or 4) parts: <cable type>_<sensor type>_<location type>_<option> The <cable type> are: RL : Rasnik Led RC : Rasnik CCD SL : Sac. Led SC : Scam CCD The <sensor types> are: INP : Inplane PRA : Praxial AXI : Axial PRO : Projective REF : Reference CCC : Chamber to chamber connection BRM : BIR-BIM connection For the <location type> the following abbreviations are mixed together: A : for A side C : for C side RO : readout side HV : high voltage side 1, 2, 3, 4: when no other location can be indicated The <option> is the chamber_name: when a cable comes from another chamber 07/04/2003 Remark: Sac. Led and Scam CCD are used for Reference and CCC connection 4

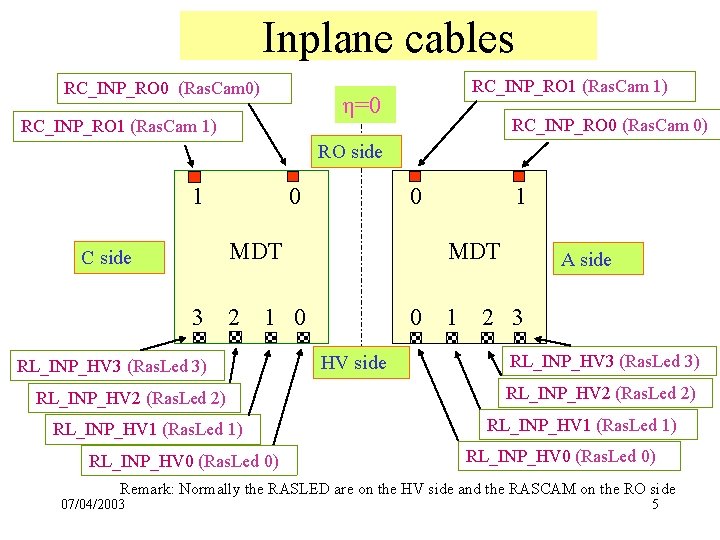

Inplane cables RC_INP_RO 0 (Ras. Cam 0) RC_INP_RO 1 (Ras. Cam 1) η=0 RC_INP_RO 1 (Ras. Cam 1) RC_INP_RO 0 (Ras. Cam 0) RO side 1 0 0 MDT C side 3 2 MDT 1 0 RL_INP_HV 3 (Ras. Led 3) RL_INP_HV 2 (Ras. Led 2) RL_INP_HV 1 (Ras. Led 1) RL_INP_HV 0 (Ras. Led 0) 1 0 HV side 1 A side 2 3 RL_INP_HV 3 (Ras. Led 3) RL_INP_HV 2 (Ras. Led 2) RL_INP_HV 1 (Ras. Led 1) RL_INP_HV 0 (Ras. Led 0) Remark: Normally the RASLED are on the HV side and the RASCAM on the RO side 07/04/2003 5

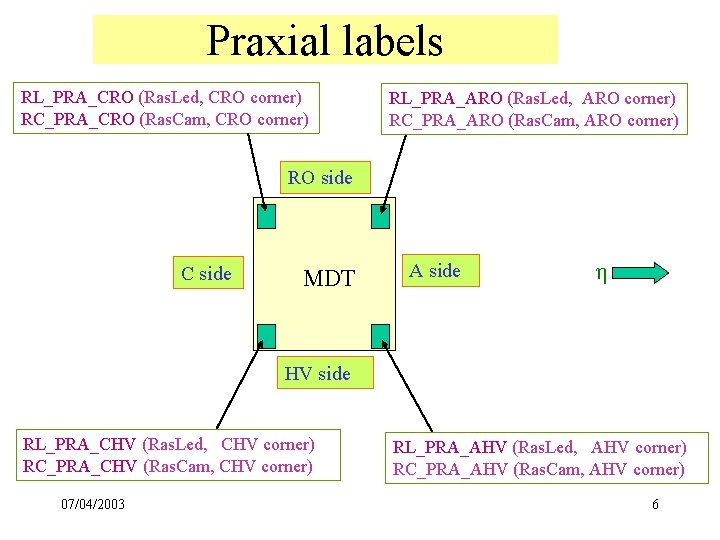

Praxial labels RL_PRA_CRO (Ras. Led, CRO corner) RC_PRA_CRO (Ras. Cam, CRO corner) RL_PRA_ARO (Ras. Led, ARO corner) RC_PRA_ARO (Ras. Cam, ARO corner) RO side C side MDT A side η HV side RL_PRA_CHV (Ras. Led, CHV corner) RC_PRA_CHV (Ras. Cam, CHV corner) 07/04/2003 RL_PRA_AHV (Ras. Led, AHV corner) RC_PRA_AHV (Ras. Cam, AHV corner) 6
Axial labels RL_AXI_CRO (Ras. Led, CRO corner) RC_AXI_CRO (Ras. Cam, CRO corner) RL_AXI_ARO (Ras. Led, ARO corner) RC_AXI_ARO (Ras. Cam, ARO corner) RO side C side MDT A side η HV side RL_AXI_CHV (Ras. Led, CHV corner) RC_AXI_CHV (Ras. Cam, CHV corner) RL_AXI_AHV (Ras. Led, AHV corner) RC_AXI_AHV (Ras. Cam, AHV corner) Remark: Not all the labels indicated here, have to be present on the chamber ! 07/04/2003 7

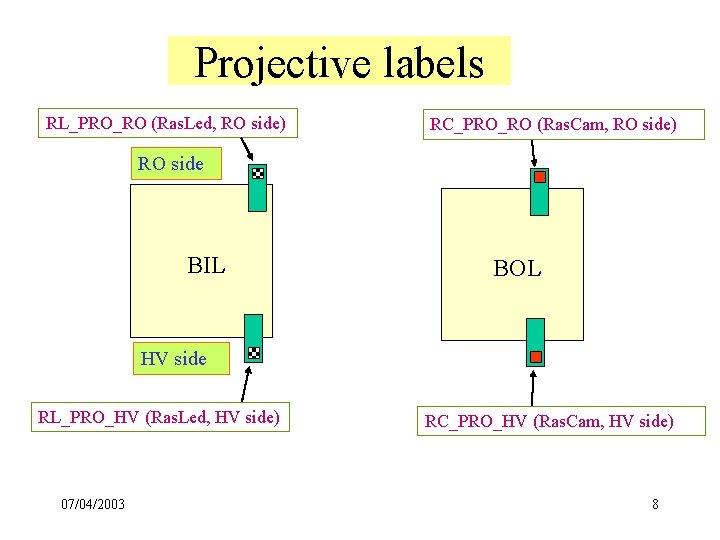

Projective labels RL_PRO_RO (Ras. Led, RO side) RC_PRO_RO (Ras. Cam, RO side) RO side BIL BOL HV side RL_PRO_HV (Ras. Led, HV side) 07/04/2003 RC_PRO_HV (Ras. Cam, HV side) 8

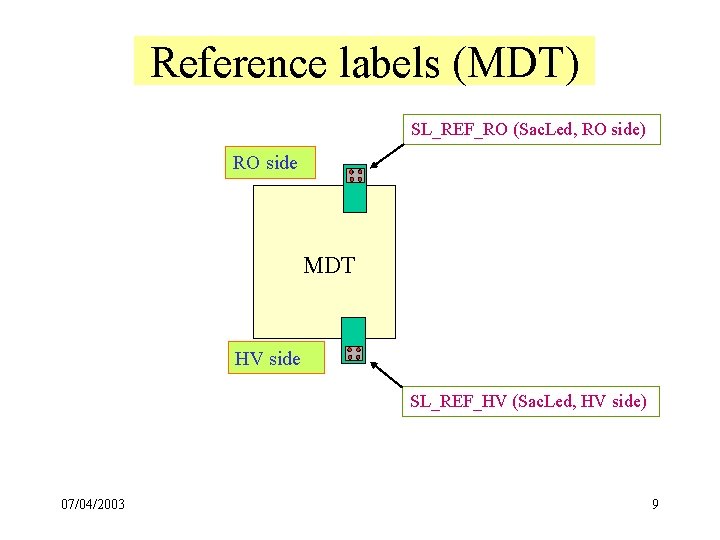

Reference labels (MDT) SL_REF_RO (Sac. Led, RO side) RO side MDT HV side SL_REF_HV (Sac. Led, HV side) 07/04/2003 9
Reference labels (plates on toroid ribs) CCD labels: SC_BML_LE (SCam to BML) SC_PLC_LE (SCam to next coil) Left side SC_PLR_LE (SCAm to next rib) SC_BIL_LE (SCAm to BIL) 07/04/2003 SC_BML_RI (SCam to BML) SC_PLC_RI (SCam to next coil) Right side SC_PLR_RI (SCam to next rib) SC_BIL_RI (SCAm to BIL) 10
Reference labels (plates on toroid ribs) Led labels: SL_PLC_LE (Sac. Led to next coil) Left side SL_PLR_LE (Sac. Led to next rib) 07/04/2003 SL_PLC_RI (Sac. Led to next coil) Right side SL_PLR_RI (Sac. Led to next rib) 11
CCC labels HV side SC_CCC_HV (SCam, HV side) MDT SC_CCC_RO (SCam, RO side) RO side SL_CCC_RO (Sac. Led, RO side) MDT SL_CCC_HV (Sac. Led, HV side) 07/04/2003 HV side 12
BIR-BIM labels (sector 11) RL_BRM_HV 0 RL_BRM_HV 1 η=0 RL_BRM_HV 2 RL_BRM_HV 0 RL_BRM_HV 1 RL_BRM_HV 2 RL_BRM_HV 3 HV side RL_BRM_HV 3 3 2 1 0 0 1 BIM 2 3 BIM z F A side C side BIR 07/04/2003 RC_BRM_RO (Ras. Cam) RO side BIR 13 RC_BRM_RO (Ras. Cam)

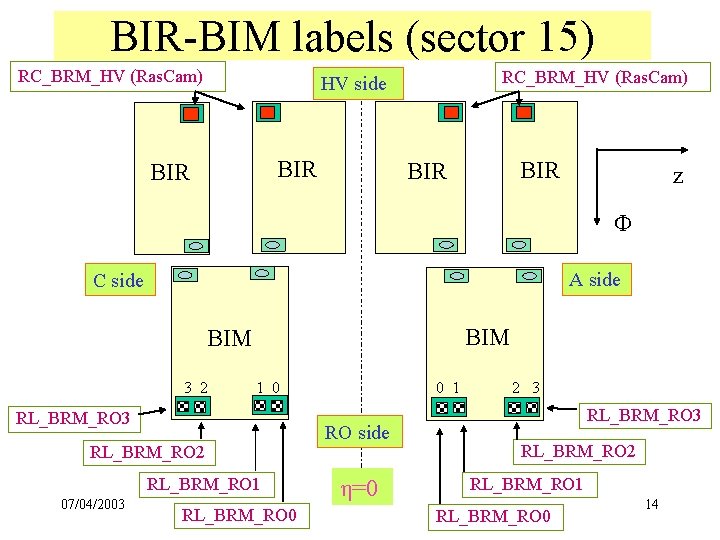

BIR-BIM labels (sector 15) RC_BRM_HV (Ras. Cam) HV side BIR BIR z F A side C side BIM 3 2 RL_BRM_RO 3 RL_BRM_RO 2 RL_BRM_RO 1 07/04/2003 0 1 1 0 RL_BRM_RO 0 RO side η=0 2 3 RL_BRM_RO 2 RL_BRM_RO 1 RL_BRM_RO 0 14

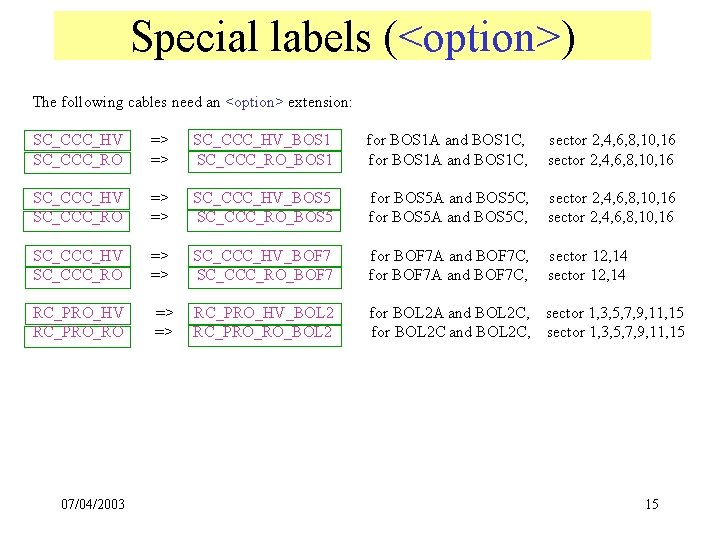

Special labels (<option>) The following cables need an <option> extension: SC_CCC_HV SC_CCC_RO => => SC_CCC_HV_BOS 1 SC_CCC_RO_BOS 1 for BOS 1 A and BOS 1 C, sector 2, 4, 6, 8, 10, 16 SC_CCC_HV SC_CCC_RO => => SC_CCC_HV_BOS 5 SC_CCC_RO_BOS 5 for BOS 5 A and BOS 5 C, sector 2, 4, 6, 8, 10, 16 SC_CCC_HV SC_CCC_RO => => SC_CCC_HV_BOF 7 SC_CCC_RO_BOF 7 for BOF 7 A and BOF 7 C, sector 12, 14 RC_PRO_HV_BOL 2 RC_PRO_RO_BOL 2 for BOL 2 A and BOL 2 C, sector 1, 3, 5, 7, 9, 11, 15 for BOL 2 C and BOL 2 C, sector 1, 3, 5, 7, 9, 11, 15 RC_PRO_HV RC_PRO_RO 07/04/2003 => => 15
RASMUX CABLING SCHEME RAS(SAC)LED 14 12 A 10 8 A 6 4 A 2 0 15 13 B 11 9 B 7 5 B 3 1 RL_ PRO_RO RL_INP_HV 1 RL_ PRA_CRO RL_ AXI_XRO SL_ REF_RO SL_ CCC_RO RAS(S)CAM RL_INP_HV 2 RL_ PRA_AHV RL_ PRO_HV SL_ CCC_HV RL_INP_HV 0 RL_ PRA_CHV RL_ AXI_XHV SL_REF_HV RL_ PRA_ARO RL_INP_HV 3 7 6 5 4 3 2 1 0 RC_AXI_XHV RC_ AXI_XRO RC_ PRA_AHV RC_ PRA_ARO RC_ PRA_CHV RC_ PRA_CRO RC_INP_RO 0 RC_INP_RO 1 Remark: standard MDT with NO Projective, CCC or BIR-BIM CCD 07/04/2003 16

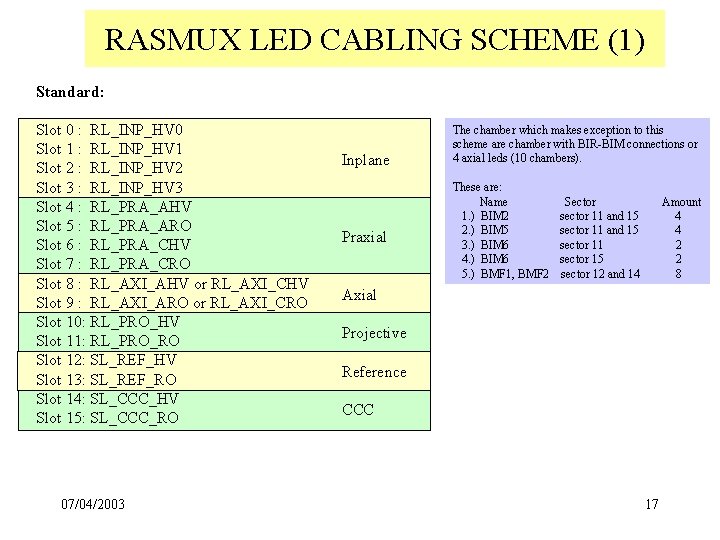

RASMUX LED CABLING SCHEME (1) Standard: Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_PRA_AHV Slot 5 : RL_PRA_ARO Slot 6 : RL_PRA_CHV Slot 7 : RL_PRA_CRO Slot 8 : RL_AXI_AHV or RL_AXI_CHV Slot 9 : RL_AXI_ARO or RL_AXI_CRO Slot 10: RL_PRO_HV Slot 11: RL_PRO_RO Slot 12: SL_REF_HV Slot 13: SL_REF_RO Slot 14: SL_CCC_HV Slot 15: SL_CCC_RO 07/04/2003 Inplane Praxial The chamber which makes exception to this scheme are chamber with BIR-BIM connections or 4 axial leds (10 chambers). These are: Name 1. ) BIM 2 2. ) BIM 5 3. ) BIM 6 4. ) BIM 6 5. ) BMF 1, BMF 2 Sector sector 11 and 15 sector 11 sector 15 sector 12 and 14 Amount 4 4 2 2 8 Axial Projective Reference CCC 17

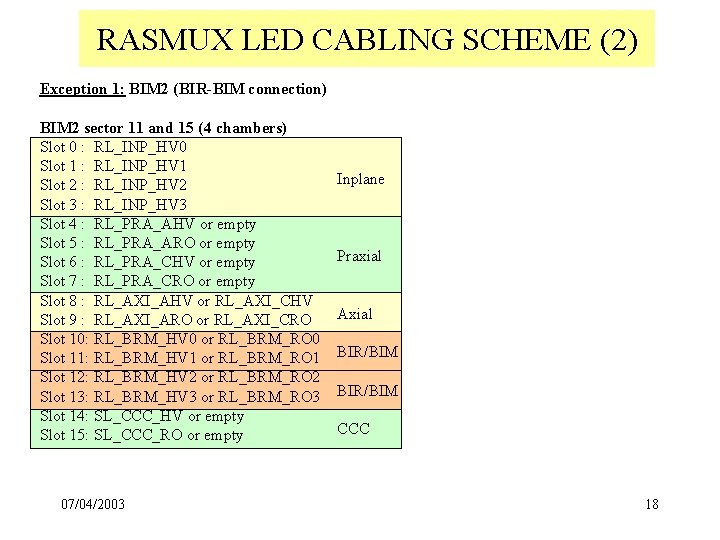

RASMUX LED CABLING SCHEME (2) Exception 1: BIM 2 (BIR-BIM connection) BIM 2 sector 11 and 15 (4 chambers) Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_PRA_AHV or empty Slot 5 : RL_PRA_ARO or empty Slot 6 : RL_PRA_CHV or empty Slot 7 : RL_PRA_CRO or empty Slot 8 : RL_AXI_AHV or RL_AXI_CHV Slot 9 : RL_AXI_ARO or RL_AXI_CRO Slot 10: RL_BRM_HV 0 or RL_BRM_RO 0 Slot 11: RL_BRM_HV 1 or RL_BRM_RO 1 Slot 12: RL_BRM_HV 2 or RL_BRM_RO 2 Slot 13: RL_BRM_HV 3 or RL_BRM_RO 3 Slot 14: SL_CCC_HV or empty Slot 15: SL_CCC_RO or empty 07/04/2003 Inplane Praxial Axial BIR/BIM CCC 18

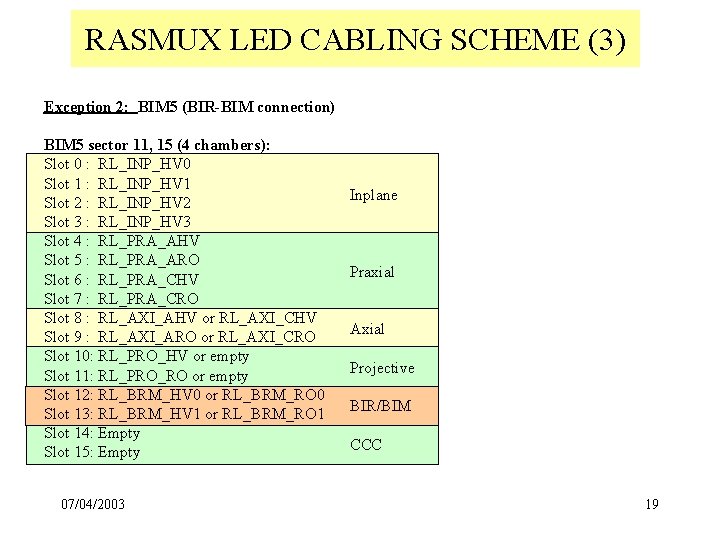

RASMUX LED CABLING SCHEME (3) Exception 2: BIM 5 (BIR-BIM connection) BIM 5 sector 11, 15 (4 chambers): Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_PRA_AHV Slot 5 : RL_PRA_ARO Slot 6 : RL_PRA_CHV Slot 7 : RL_PRA_CRO Slot 8 : RL_AXI_AHV or RL_AXI_CHV Slot 9 : RL_AXI_ARO or RL_AXI_CRO Slot 10: RL_PRO_HV or empty Slot 11: RL_PRO_RO or empty Slot 12: RL_BRM_HV 0 or RL_BRM_RO 0 Slot 13: RL_BRM_HV 1 or RL_BRM_RO 1 Slot 14: Empty Slot 15: Empty 07/04/2003 Inplane Praxial Axial Projective BIR/BIM CCC 19
RASMUX LED CABLING SCHEME (4) Exception 3: BIM 6 (BIR-BIM connection) BIM 6 sector 11 (2 chambers): Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_PRA_AHV Slot 5 : RL_PRA_ARO Slot 6 : RL_PRA_CHV Slot 7 : RL_PRA_CRO Slot 8 : RL_AXI_AHV or RL_AXI_CHV Slot 9 : RL_AXI_ARO or RL_AXI_CRO Slot 10: RL_PRO_HV Slot 11: RL_BRM_HV 2 Slot 12: RL_REF_HV Slot 13: RL_BRM_HV 3 Slot 14: SL_CCC_HV Slot 15: Empty 07/04/2003 Inplane Praxial Axial Projective BIR-BIM Reference BIR-BIM CCC 20

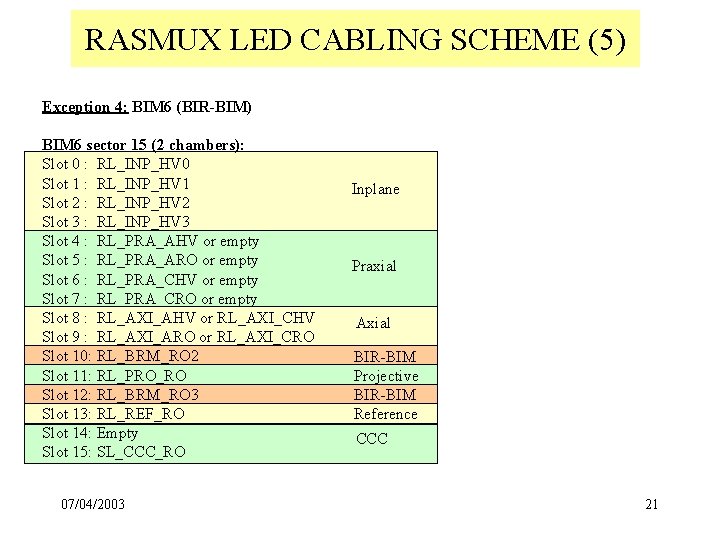

RASMUX LED CABLING SCHEME (5) Exception 4: BIM 6 (BIR-BIM) BIM 6 sector 15 (2 chambers): Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_PRA_AHV or empty Slot 5 : RL_PRA_ARO or empty Slot 6 : RL_PRA_CHV or empty Slot 7 : RL_PRA_CRO or empty Slot 8 : RL_AXI_AHV or RL_AXI_CHV Slot 9 : RL_AXI_ARO or RL_AXI_CRO Slot 10: RL_BRM_RO 2 Slot 11: RL_PRO_RO Slot 12: RL_BRM_RO 3 Slot 13: RL_REF_RO Slot 14: Empty Slot 15: SL_CCC_RO 07/04/2003 Inplane Praxial Axial BIR-BIM Projective BIR-BIM Reference CCC 21
RASMUX LED CABLING SCHEME (6) Exception 5: BMF 1, BMF 2 (4 Axials) BMF 1 and BMF 2 sector 12, 14 (8 chambers): Slot 0 : RL_INP_HV 0 Slot 1 : RL_INP_HV 1 Inplane Slot 2 : RL_INP_HV 2 Slot 3 : RL_INP_HV 3 Slot 4 : RL_AXI_AHV Axial Slot 5 : RL_AXI_ARO Slot 6 : Empty Praxial Slot 7 : Empty Slot 8 : RL_AXI_CHV Axial Slot 9 : RL_AXI_CRO Slot 10: Empty Projective Slot 11: Empty Slot 12: Empty Reference Slot 13: Empty Slot 14: SL_CCC_HV CCC Slot 15: SL_CCC_RO 07/04/2003 22

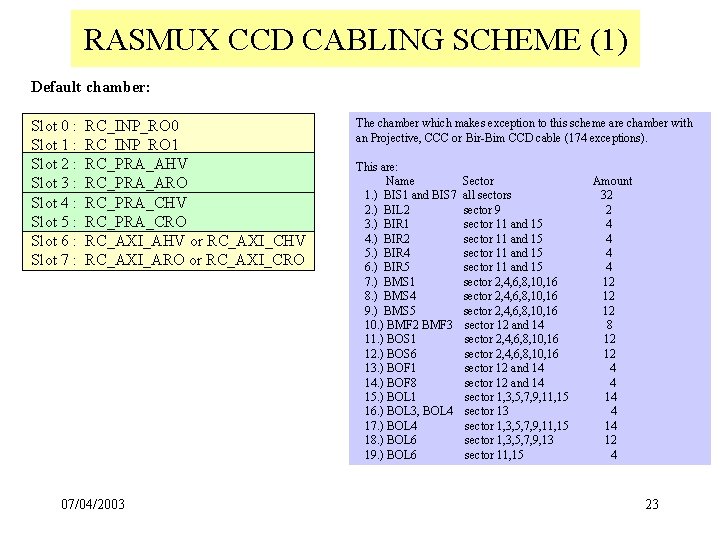

RASMUX CCD CABLING SCHEME (1) Default chamber: Slot 0 : Slot 1 : Slot 2 : Slot 3 : Slot 4 : Slot 5 : Slot 6 : Slot 7 : RC_INP_RO 0 RC_INP_RO 1 RC_PRA_AHV RC_PRA_ARO RC_PRA_CHV RC_PRA_CRO RC_AXI_AHV or RC_AXI_CHV RC_AXI_ARO or RC_AXI_CRO 07/04/2003 The chamber which makes exception to this scheme are chamber with an Projective, CCC or Bir-Bim CCD cable (174 exceptions). This are: Name 1. ) BIS 1 and BIS 7 2. ) BIL 2 3. ) BIR 1 4. ) BIR 2 5. ) BIR 4 6. ) BIR 5 7. ) BMS 1 8. ) BMS 4 9. ) BMS 5 10. ) BMF 2 BMF 3 11. ) BOS 1 12. ) BOS 6 13. ) BOF 1 14. ) BOF 8 15. ) BOL 1 16. ) BOL 3, BOL 4 17. ) BOL 4 18. ) BOL 6 19. ) BOL 6 Sector all sectors sector 9 sector 11 and 15 sector 2, 4, 6, 8, 10, 16 sector 12 and 14 sector 2, 4, 6, 8, 10, 16 sector 12 and 14 sector 1, 3, 5, 7, 9, 11, 15 sector 13 sector 1, 3, 5, 7, 9, 11, 15 sector 1, 3, 5, 7, 9, 13 sector 11, 15 Amount 32 2 4 4 12 12 12 8 12 12 4 4 14 12 4 23

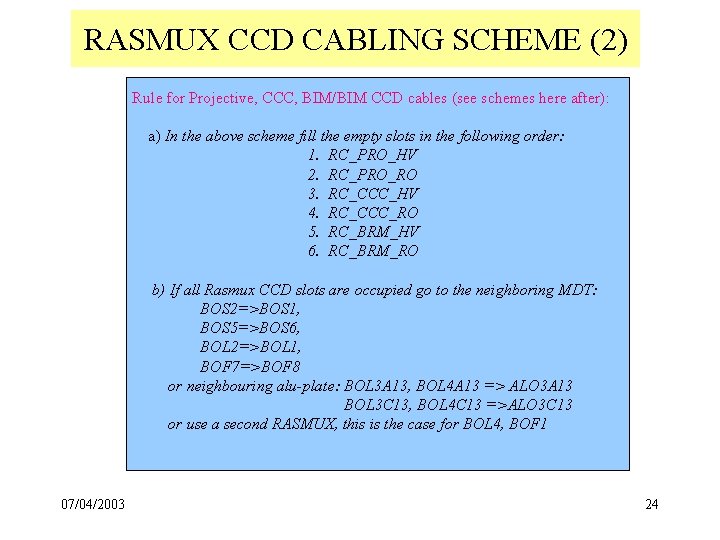

RASMUX CCD CABLING SCHEME (2) Rule for Projective, CCC, BIM/BIM CCD cables (see schemes here after): a) In the above scheme fill the empty slots in the following order: 1. RC_PRO_HV 2. RC_PRO_RO 3. RC_CCC_HV 4. RC_CCC_RO 5. RC_BRM_HV 6. RC_BRM_RO b) If all Rasmux CCD slots are occupied go to the neighboring MDT: BOS 2=>BOS 1, BOS 5=>BOS 6, BOL 2=>BOL 1, BOF 7=>BOF 8 or neighbouring alu-plate: BOL 3 A 13, BOL 4 A 13 => ALO 3 A 13 BOL 3 C 13, BOL 4 C 13 =>ALO 3 C 13 or use a second RASMUX, this is the case for BOL 4, BOF 1 07/04/2003 24
RASMUX CCD CABLING SCHEME (3) Exception 1: BIS 1 and BIS 7 chambers (CCC connection) BIS 1 all sectors (16 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : Empty Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO BIS 7 A all sectors (8 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : Empty Slot 2 : SC_CCC_HV Slot 3 : SC_CCC_RO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BIS 7 C all sectors (8 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : Empty Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : SC_CCC_HV Slot 5 : SC_CCC_RO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 25
RASMUX CCD CABLING SCHEME (4) Exception 2: BIL 2 chambers (CCC connection) BIL 2 A 09 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : Empty Slot 5 : Empty Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO BIL 2 C 09 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : Empty Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO 07/04/2003 26

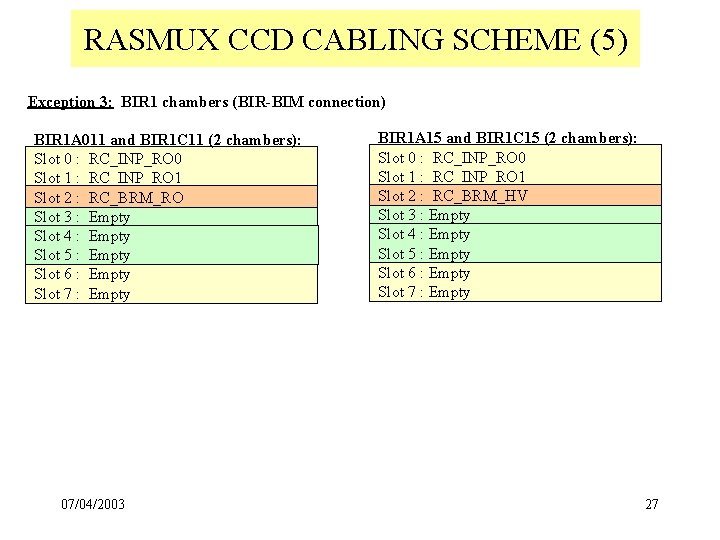

RASMUX CCD CABLING SCHEME (5) Exception 3: BIR 1 chambers (BIR-BIM connection) BIR 1 A 011 and BIR 1 C 11 (2 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_RO Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty 07/04/2003 BIR 1 A 15 and BIR 1 C 15 (2 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_HV Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty 27

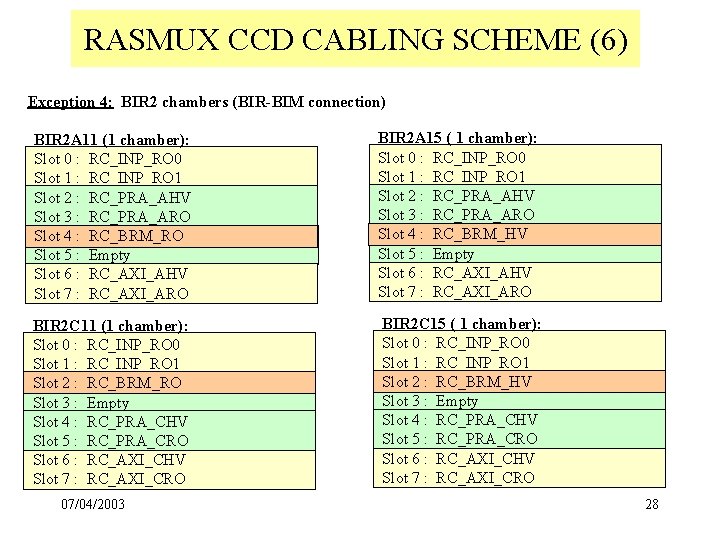

RASMUX CCD CABLING SCHEME (6) Exception 4: BIR 2 chambers (BIR-BIM connection) BIR 2 A 11 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_RO Slot 5 : Empty Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 2 A 15 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_HV Slot 5 : Empty Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 2 C 11 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_RO Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BIR 2 C 15 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_HV Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 28

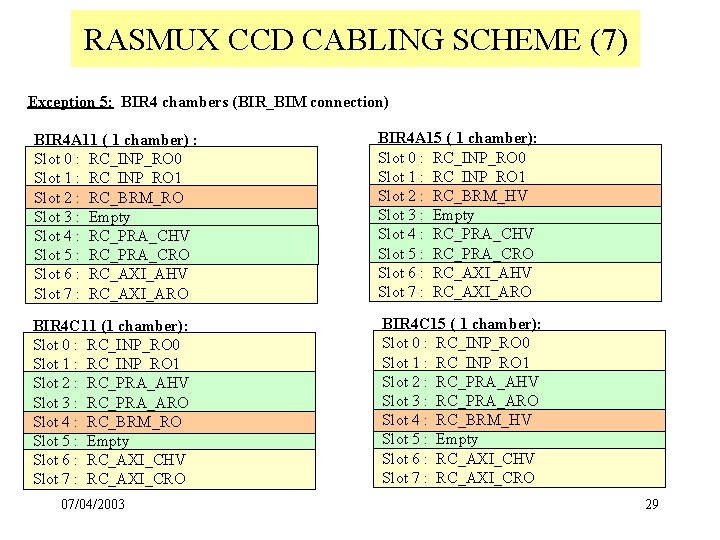

RASMUX CCD CABLING SCHEME (7) Exception 5: BIR 4 chambers (BIR_BIM connection) BIR 4 A 11 ( 1 chamber) : Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_RO Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 4 A 15 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_HV Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 4 C 11 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_RO Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BIR 4 C 15 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_HV Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 29
RASMUX CCD CABLING SCHEME (8) Exception 6: BIR 5 chambers (BIR-BIM connection) BIR 5 A 11 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_RO Slot 5 : Empty Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 5 A 15 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_BRM_RO Slot 5 : Empty Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BIR 5 C 11 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_RO Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BIR 5 C 15 (1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_BRM_RO Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 30
RASMUX CCD CABLING SCHEME (9) Exception 7: BMS 1 chambers (CCC connection) BMS 1 sector 2, 4, 6, 10, 16 (10 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO BMS 1 A 08 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : Empty Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO BMS 1 C 08 ( 1 chamber): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV Slot 7 : SC_CCC_RO 07/04/2003 31
RASMUX CCD CABLING SCHEME (10) Exception 8: BMS 4 chambers (CCC connection) BMS 4 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : SC_CCC_HV Slot 3 : SC_CCC_RO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BMS 4 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : SC_CCC_HV Slot 5 : SC_CCC_RO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 32

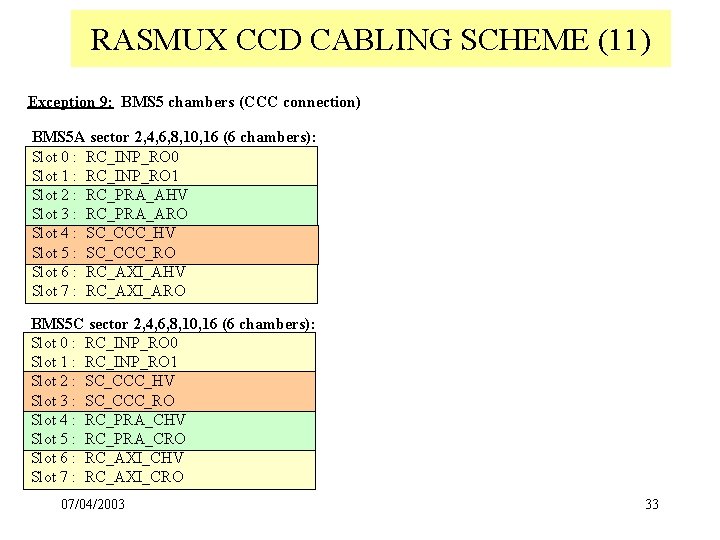

RASMUX CCD CABLING SCHEME (11) Exception 9: BMS 5 chambers (CCC connection) BMS 5 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : SC_CCC_HV Slot 5 : SC_CCC_RO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BMS 5 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : SC_CCC_HV Slot 3 : SC_CCC_RO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 33

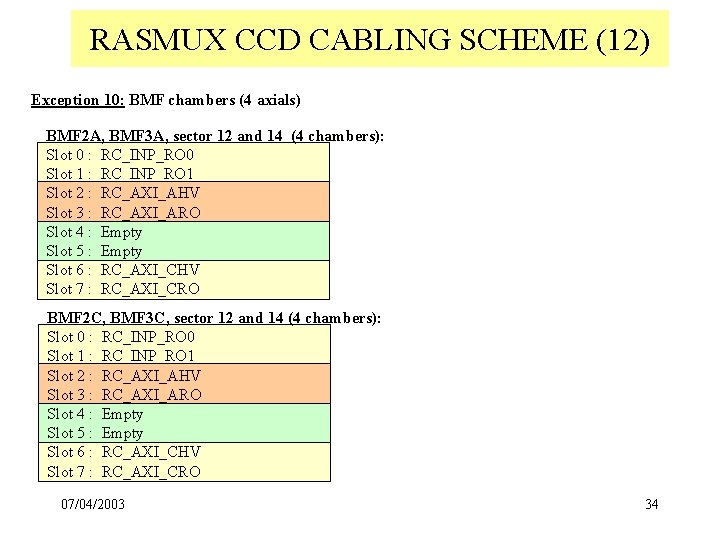

RASMUX CCD CABLING SCHEME (12) Exception 10: BMF chambers (4 axials) BMF 2 A, BMF 3 A, sector 12 and 14 (4 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_AXI_AHV Slot 3 : RC_AXI_ARO Slot 4 : Empty Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BMF 2 C, BMF 3 C, sector 12 and 14 (4 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_AXI_AHV Slot 3 : RC_AXI_ARO Slot 4 : Empty Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 34

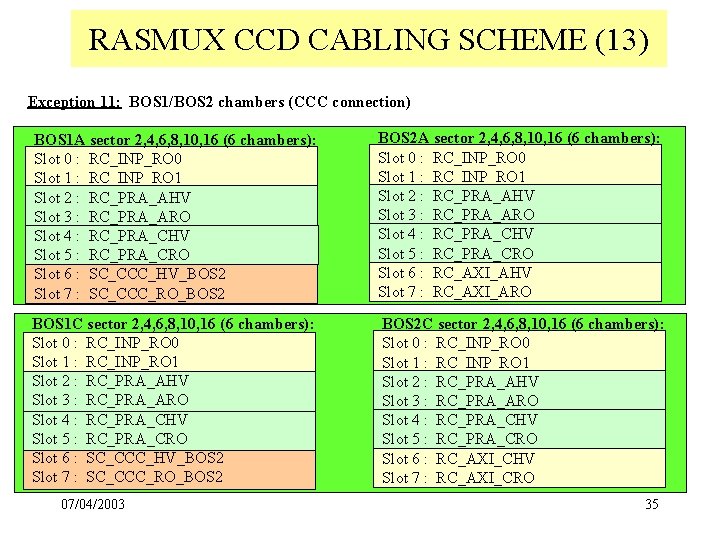

RASMUX CCD CABLING SCHEME (13) Exception 11: BOS 1/BOS 2 chambers (CCC connection) BOS 1 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV_BOS 2 Slot 7 : SC_CCC_RO_BOS 2 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOS 1 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : SC_CCC_HV_BOS 2 Slot 7 : SC_CCC_RO_BOS 2 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 35
RASMUX CCD CABLING SCHEME (14) Exception 12: BOS 5/BOS 6 chambers (CCC connection) BOS 5 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOS 6 A sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : SC_CCC_HV_BOS 5 Slot 3 : SC_CCC_RO_BOS 5 Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOS 5 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BOS 6 C sector 2, 4, 6, 8, 10, 16 (6 chambers): Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : SC_CCC_HV_BOS 5 Slot 5 : SC_CCC_RO_BOS 5 Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 36

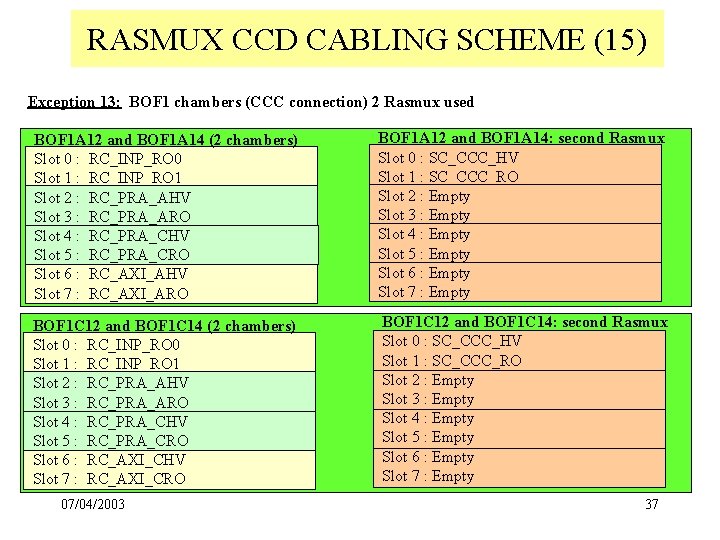

RASMUX CCD CABLING SCHEME (15) Exception 13: BOF 1 chambers (CCC connection) 2 Rasmux used BOF 1 A 12 and BOF 1 A 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOF 1 A 12 and BOF 1 A 14: second Rasmux Slot 0 : SC_CCC_HV Slot 1 : SC_CCC_RO Slot 2 : Empty Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty BOF 1 C 12 and BOF 1 C 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BOF 1 C 12 and BOF 1 C 14: second Rasmux Slot 0 : SC_CCC_HV Slot 1 : SC_CCC_RO Slot 2 : Empty Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty 07/04/2003 37

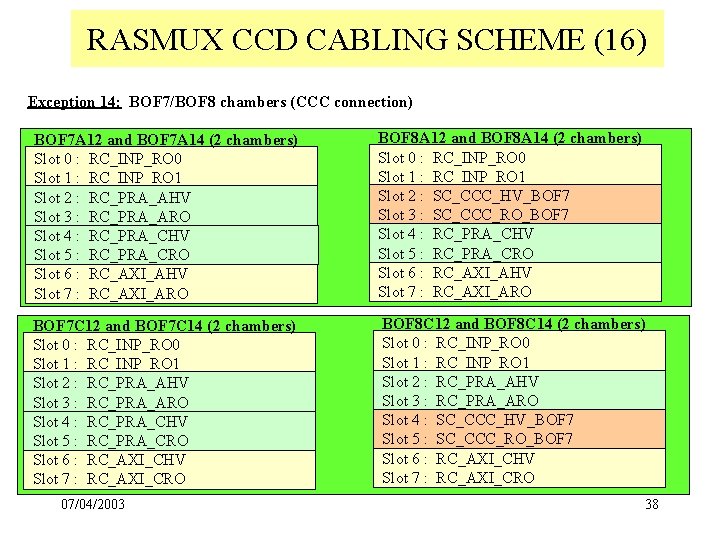

RASMUX CCD CABLING SCHEME (16) Exception 14: BOF 7/BOF 8 chambers (CCC connection) BOF 7 A 12 and BOF 7 A 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOF 8 A 12 and BOF 8 A 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : SC_CCC_HV_BOF 7 Slot 3 : SC_CCC_RO_BOF 7 Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOF 7 C 12 and BOF 7 C 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BOF 8 C 12 and BOF 8 C 14 (2 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : SC_CCC_HV_BOF 7 Slot 5 : SC_CCC_RO_BOF 7 Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 38
RASMUX CCD CABLING SCHEME (17) Exception 15: BOL 1/BOL 2 chambers (Projective connection) BOL 1 A: sector 1, 3, 5, 7, 9, 11, 15 (7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : Empty Slot 5 : Empty Slot 6 : RC_PRO_HV_BOL 2 Slot 7 : RC_PRO_RO_BOL 2 A: sector 1, 3, 5, 7, 9, 11, 15 (7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 1 C: sector 1, 3, 5, 7, 9, 11, 15 ( 7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : Empty Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_PRO_HV_BOL 2 Slot 7 : RC_PRO_RO_BOL 2 C: sector 1, 3, 5, 7, 9, 11, 15 (7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 39
RASMUX CCD CABLING SCHEME (18) Exception 16: BOL 3 and BOL 4 sector 13 chambers (Projective connection) 2 Rasmux used BOL 3 A 13 (1 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO Aluminium Plate A 13 Slot 0 : RC_PRA_AHV Slot 1 : RC_PRA_ARO Slot 2 : RC_PRA_CHV Slot 3 : RC_PRA_CRO Slot 4 : RC_PRO_HV_BOL 3 Slot 5 : RC_PRO_RO_BOL 3 Slot 6 : RC_PRO_HV_BOL 4 Slot 7 : RC_PRO_RO_BOL 4 A 13 (1 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 3 C 13 (1 chamber) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO Aluminium Plate C 13 Slot 0 : RC_PRA_AHV Slot 1 : RC_PRA_ARO Slot 2 : RC_PRA_CHV Slot 3 : RC_PRA_CRO Slot 4 : RC_PRO_HV_BOL 3 Slot 5 : RC_PRO_RO_BOL 3 Slot 6 : RC_PRO_HV_BOL 4 Slot 7 : RC_PRO_RO_BOL 4 C 13 (1 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 40

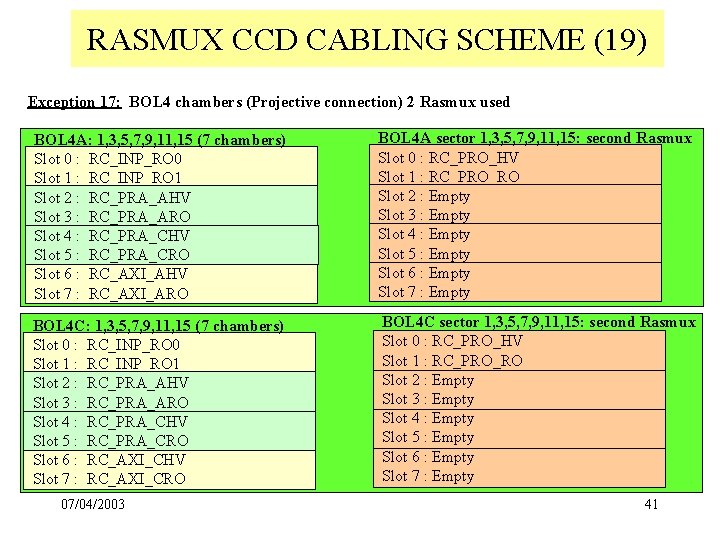

RASMUX CCD CABLING SCHEME (19) Exception 17: BOL 4 chambers (Projective connection) 2 Rasmux used BOL 4 A: 1, 3, 5, 7, 9, 11, 15 (7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 4 A sector 1, 3, 5, 7, 9, 11, 15: second Rasmux Slot 0 : RC_PRO_HV Slot 1 : RC_PRO_RO Slot 2 : Empty Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty BOL 4 C: 1, 3, 5, 7, 9, 11, 15 (7 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BOL 4 C sector 1, 3, 5, 7, 9, 11, 15: second Rasmux Slot 0 : RC_PRO_HV Slot 1 : RC_PRO_RO Slot 2 : Empty Slot 3 : Empty Slot 4 : Empty Slot 5 : Empty Slot 6 : Empty Slot 7 : Empty 07/04/2003 41
RASMUX CCD CABLING SCHEME (20) Exception 18: BOL 6 chambers (Projective) BOL 6 A: sector 1, 3, 5, 7, 9, 13 (6 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRO_HV Slot 3 : RC_PRO_RO Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 6 C: sector 1, 3, 5, 7, 9, 13 (6 chambers) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRO_HV Slot 5 : RC_PRO_RO Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 42

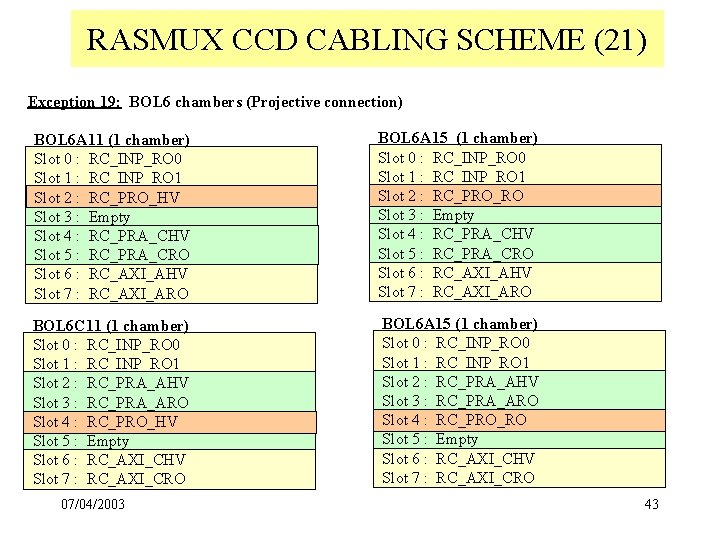

RASMUX CCD CABLING SCHEME (21) Exception 19: BOL 6 chambers (Projective connection) BOL 6 A 11 (1 chamber) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRO_HV Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 6 A 15 (1 chamber) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRO_RO Slot 3 : Empty Slot 4 : RC_PRA_CHV Slot 5 : RC_PRA_CRO Slot 6 : RC_AXI_AHV Slot 7 : RC_AXI_ARO BOL 6 C 11 (1 chamber) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRO_HV Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO BOL 6 A 15 (1 chamber) Slot 0 : RC_INP_RO 0 Slot 1 : RC_INP_RO 1 Slot 2 : RC_PRA_AHV Slot 3 : RC_PRA_ARO Slot 4 : RC_PRO_RO Slot 5 : Empty Slot 6 : RC_AXI_CHV Slot 7 : RC_AXI_CRO 07/04/2003 43
