Programlama Dillerinin Tarihçesi 1940’lar • 40’lı yıllarda geliştirilen ilk elektronik bilgisayarlar için assembly dili ile programlar geliştirilirken, bu dilin kullanımının zor olduğu görülmüş ve sentaksı doğal dile daha yakın olan programlama dilleri geliştirilmiştir. • Konrad Zuse 1943 -1945 yılları arasında Plankalkül adında bir programlama dili geliştirmiştir. Fakat o yıllarda bu dil için bir derleyici tasarlanmamıştır. • Alan Turing, John von Neumann, John Mauchly, J. Presper Eckert ve Herman Goldstine tarafından geliştirilmiş olan ENIAC Coding System ilk programlama dillerinden biri olarak kabul edilir. 1. Bölüm: Lab. VIEW’in Temelleri 2
Programlama Dillerinin Tarihçesi 1950’ler • 1951 yılında UNIVAC I projesinde çalışan Grace Hopper ilk derleyiciyi tasarlamıştır (A-0). • FORTRAN (FORmula TRANslator) John W. Backus liderliğindeki bir grup tarafından 1954 -1955 yıllarında IBM 704 bilgisayarı için tasarlanmıştır (ilk derleyicisi 1957’de). • LISP (LISt Processor) John Mc. Carthy tarafından 1956 -1958 yılları arasında geliştirilmiştir (ilk derleyicisi 1959’da). • ALGOL (ALGOrithmic Language), FORTRAN’daki bazı eksik noktaları gidermek için 1958’de geliştirilmiş, 1960 ve 1968’de iki farklı uyarlaması yapılmıştır. • COBOL (COmmon Business Oriented Language) Grace Hopper tarafından 1959 yılında geliştirilmiştir (ilk derleyicisi 1961’de). 1. Bölüm: Lab. VIEW’in Temelleri 3
Programlama Dillerinin Tarihçesi 1960’lar • Oslo’daki Norveç Hesaplama Merkezi tarafından 1962 -1967 yılları arasında geliştirilen Simula ilk nesneye-yönelik programlama dilidir. • 1964 yılında John George Kemeny ve Thomas Eugene Kurtz tarafından BASIC (Beginner's All-purpose Symbolic Instruction Code) dili geliştirilmiştir. • PASCAL dili Niklaus Wirth tarafından 1968 -1969 yılları arasında geliştirilmiş ve 1970’te yayınlanmıştır. 1. Bölüm: Lab. VIEW’in Temelleri 4
Programlama Dillerinin Tarihçesi 1970’ler • C programlama dili 1972 yılında Bell Laboratuarlarında Dennis Ritchie tarafından geliştirilmiştir (Dennis Ritchie daha önce Ken Thompson ile birlikte UNIX işletim sistemi ve B programlama dili üzerinde de çalışmıştır). • Prolog dili de yine 1972 yılında Alain Colmerauer ve Phillipe Roussel tarafından Fransa’da geliştirilmiştir. 1. Bölüm: Lab. VIEW’in Temelleri 5
Programlama Dillerinin Tarihçesi 1980’ler • 1979 yılında Bjarne Stroustrup tarafından geliştirilmeye başlanan C++ dili 1983 yılında tamamlanmıştır. • 1986 yılında Bertrand Meyer tarafından geliştirilen Eiffel programlama dili C++ gibi nesneye-yönelik bir dildir. • 1987 yılında Larry Wall tarafından geliştirilen Perl dili, metin işleme ve görüntü tanıma söz konusu olduğunda kullanılabilecek en güçlü dillerden biridir. 1. Bölüm: Lab. VIEW’in Temelleri 6
Programlama Dillerinin Tarihçesi 1990’lar • Windows tabanlı uygulama geliştirmeyi sağlayan Visual Basic 1. 0, Microsoft tarafından 1991 yılında piyasaya sürüldü. (1998 yılına kadar 5 faklı sürüm daha geliştirildi). • Java dili, Sun Microsystems mühendislerinden James Gosling tarafından geliştirildi ve 1995 yılında ilk sürümü (1. 0) yayınlandı. • Dinamik web sayfalarının yaratılmasında kullanılan PHP (Personal Home Page) dili Rasmus Lerdorf tarafından 1995’te yaratıldı. 1. Bölüm: Lab. VIEW’in Temelleri 7
Programlama Dillerinin Tarihçesi 2000’ler • 2000’li yıllarda Web Tabanlı Programlama giderek yaygınlaşmış, ASP, JSP ve PHP dilleri sürekli olarak yenilenmiştir. • . NET çatısı altında çalışan C# (C Sharp), VB. NET ve ASP. NET programlama dilleri 2001 yılında Microsoft tarafından piyasaya sürülmüştür. • . NET çatısı (. NET Framework), Microsoft tarafından geliştirilen, açık İnternet protokolleri ve standartları üzerine kurulmuş komple bir "uygulama" geliştirme platformudur. 1. Bölüm: Lab. VIEW’in Temelleri 8
Programlama Dillerinin Sınıflandırılması 1. Genel Sınıflandırma Temel (Imperative) Programlama Dilleri • • Fortran, C, Cobol, Basic, Pascal Veriye Yönelik Programlama Dilleri • • Lisp, Apl, Snobol, Icon Nesneye Yönelik (Object Oriented) Programlama Dilleri • • Simula, C++, Ada 95, Java, Visual Basic (VB), Labview 1. Bölüm: Lab. VIEW’in Temelleri 9
Programlama Dillerinin Sınıflandırılması 2. Uygulama Alanlarına Göre Sınıflandırma Bilimsel ve Mühendislik Dilleri • • Fortran, C, Pascal Sistem Programlama Dilleri • • C, Assembler Veri Tabanı Dilleri • • Dbase, Clipper Yapay Zeka Dilleri • • Prolog, LISP Genel Amaçlı Programlama Dilleri • • C, Pascal, Basic 1. Bölüm: Lab. VIEW’in Temelleri 10
Programlama Dillerinin Seviyeleri • Bir programlama dili konuştuğumuz doğal dile ne kadar yakın ise o kadar yüksek seviyeli dil, makine diline ne kadar yakın ise o kadar düşük seviyeli dil olarak sınıflandırılır. • Düşük seviyeli: Makine Dili, Assembly – Bilgisayar donanımına direkt erişim, tam hakimiyet • Orta seviyeli: C, C++ – Belleğe tam erişim, kısa ve anlaşılır program kodu • Yüksek seviyeli: Visual Basic, C# – Veritabanına kolay erişim, hazır modüller sayesinde kolay programlama 1. Bölüm: Lab. VIEW’in Temelleri
1. Bölüm: Lab. VIEW’in Temelleri

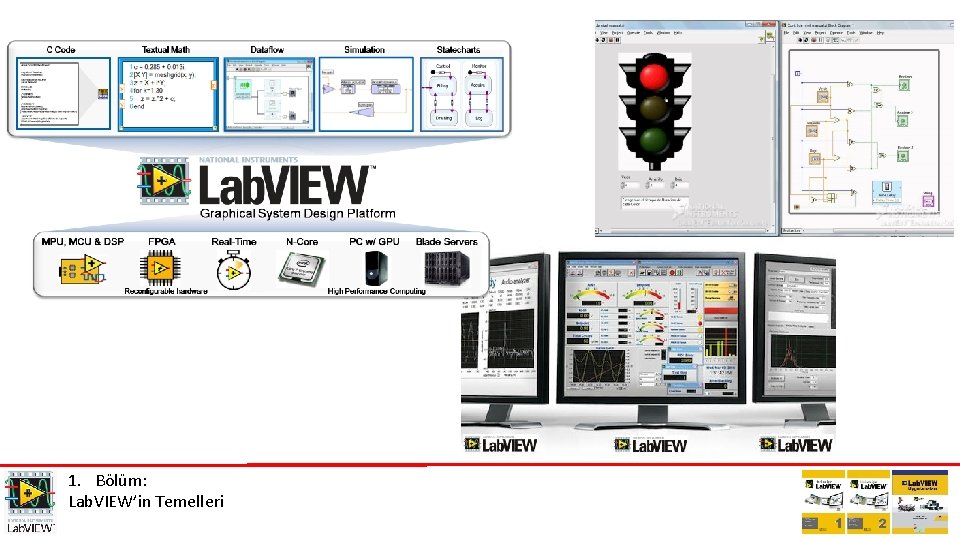

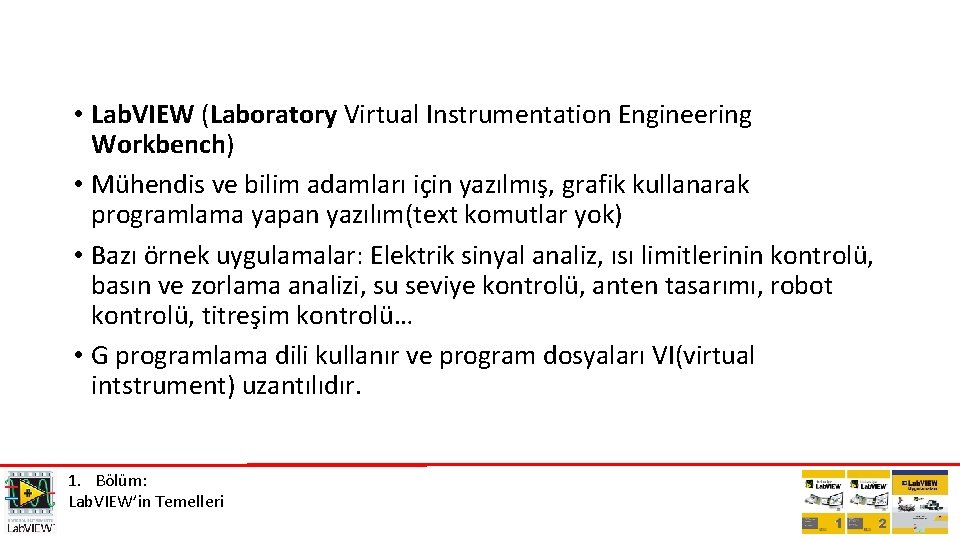

• Lab. VIEW (Laboratory Virtual Instrumentation Engineering Workbench) • Mühendis ve bilim adamları için yazılmış, grafik kullanarak programlama yapan yazılım(text komutlar yok) • Bazı örnek uygulamalar: Elektrik sinyal analiz, ısı limitlerinin kontrolü, basın ve zorlama analizi, su seviye kontrolü, anten tasarımı, robot kontrolü, titreşim kontrolü… • G programlama dili kullanır ve program dosyaları VI(virtual intstrument) uzantılıdır. 1. Bölüm: Lab. VIEW’in Temelleri
• Çalışma alanı 2 kısımdan oluşur: • 1 – Front Panel (Ön Panel) • 2 - Block Diagram( Blok Diyagram) 1. Bölüm: Lab. VIEW’in Temelleri
• Ön Panel = Sanal enstrümantasyonların kontrol edildiği kullanıcı arayüzü kontrollerinin bulunduğu yerdir. (inputlar kontrol, outputlar indikatörler-göstergeler diye belirtilir. ) • Blok Diyagram= Grafik olarak kod yazılan yerdir. Terminal ve fonksiyon düğümleri bulunur. Düğümler birbirine bağlantılarla bağlanır. 1. Bölüm: Lab. VIEW’in Temelleri

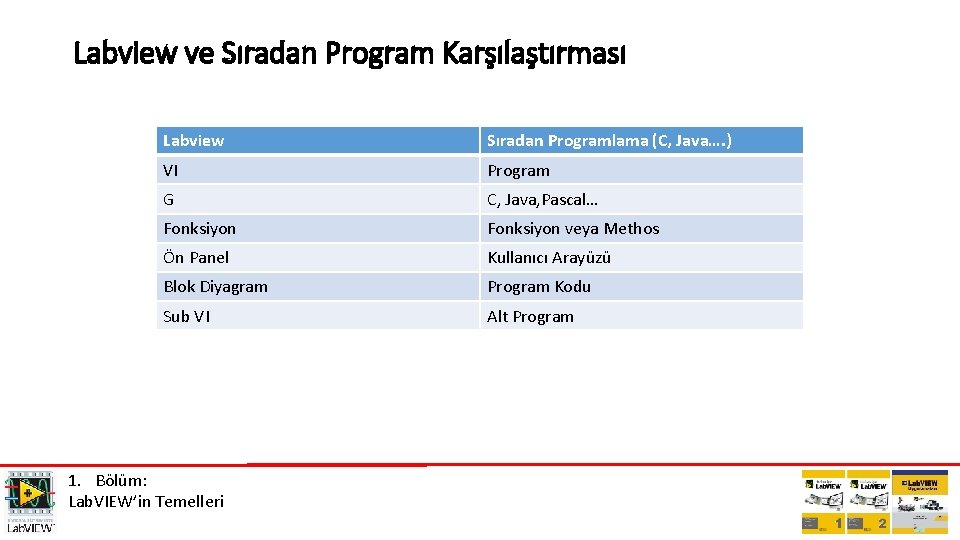

Labview ve Sıradan Program Karşılaştırması Labview Sıradan Programlama (C, Java…. ) VI Program G C, Java, Pascal… Fonksiyon veya Methos Ön Panel Kullanıcı Arayüzü Blok Diyagram Program Kodu Sub VI Alt Program 1. Bölüm: Lab. VIEW’in Temelleri
Tavsiye edilen kaynaklar 1. Bölüm: Lab. VIEW’in Temelleri
Lab. VIEW açılış sayfası 1. Bölüm: Lab. VIEW’in Temelleri
Front panel ve Block diyagram 1. Bölüm: Lab. VIEW’in Temelleri
Pencereler üzerinde sağ klik 1. Bölüm: Lab. VIEW’in Temelleri
Lab. VIEW ortamını tanıyalım Automatic Tool Selection 1. Bölüm: Lab. VIEW’in Temelleri
Lab. VIEW ortamını tanıyalım Enter düğmesi 1. Bölüm: Lab. VIEW’in Temelleri
Lab. VIEW ortamını tanıyalım Cleanup diagram 1. Bölüm: Lab. VIEW’in Temelleri
View As Icon Front panel Block diyagram Front panel 1. Bölüm: Lab. VIEW’in Temelleri Block diyagram
Front panel araç çubuğu Run Düğmesi (VI’ın çalıştırılmadığı durum): Run düğmesine tıkladığınızda block diyagram üzerindeki kod bir defa çalıştırılır. Run Düğmesi (VI çalışırken): VI sonlanana kadar Run düğmesi bu şekilde görülür. Kırık Run Düğmesi: VI’da programsal bir hata olduğunda Run düğmesi bu şekilde görülür. Örneği hatalı kablo çekme. Continuous Run Düğmesi: Block diyagramdaki kodu sürekli olarak çalıştırır. Eğer kodunuzun sürekli çalışmasını istiyorsanız bu düğmeyi kullanmanızı tavsiye etmiyoruz. Onun yerine kodunuzu bir döngü içine alın. Abort Düğmesi: Bazen VI’ınız yaptığınız yazılımsal bir hatadan dolayı hiçbir şekilde sonlandırılamayacak. O zaman Abort düğmesi imdadınıza koşacak. Pause Düğmesi: VI çalışırken geçici olarak VI’ı durdurmak için kullanılır. Text Settings: Buradan sayfa üzerindeki seçmiş olduğunuz metinlerin boyut, renk, font ve hizalama aarlarını yapabilirsiniz. 1. Bölüm: Lab. VIEW’in Temelleri
Front panel araç çubuğu Align Objects: Sayfa üzerindeki nesneleri yatay veya dikey bir çizgiye göre hizalamak amacıyla kullanılır 1. Bölüm: Lab. VIEW’in Temelleri
1. Bölüm: Lab. VIEW’in Temelleri
Front panel araç çubuğu Distribute Objects: Nesneleriyatay veya dikey olarak aralarındaki mesafeyi ayarlayarak düzenlemenizi sağlar. 1. Bölüm: Lab. VIEW’in Temelleri
1. Bölüm: Lab. VIEW’in Temelleri
Front panel araç çubuğu Resize Objects: Front panelinizde farklı büyüklükte nesneleriniz varsa seçili nesnelerin hepsini birden en küçük veya en büyük nesneyi referans alarak aynı en ve/veya boyda yapabilirsiniz. Tüm seçili nesnelerin enini, seçili nesneler arasında en geniş ene sahip olanın eninde yapar. Tüm seçili nesnelerin boyunu, seçili nesneler arasında en uzun boya sahip olanın boyunda yapar. Tüm seçili nesnelerin enini, seçili nesneler arasında en büyük ene sahip olana göre, boyunu ise seçili nesneler arasında en büyük boya sahip olana göre ayarlar. Tüm seçili nesnelerin enini, seçili nesneler arasında en küçük ene sahip olanın eninde yapar. Tüm seçili nesnelerin boyunu, seçili nesneler arasında en küçük boya sahip olanın boyunda yapar. Tüm seçili nesnelerin enini, seçili nesneler arasında en küçük ene sahip olana göre, boyunu ise seçili nesneler arasında en küçük boya sahip olana göre ayarlar. Bu düğme yardımı ile seçili nesnelerin en ve boy büyüklüklerini sayısal olarak girebilirsiniz. 1. Bölüm: Lab. VIEW’in Temelleri
Front panel araç çubuğu Seçili nesneleri grup haline getir Grubu çöz Seçili nesneleri bulunduğu yere sabitle Sabitlenmiş nesneleri çöz Seçili nesneyi bir katman öne al Seçili nesneyi bir katman geri al Seçili nesneyi en öne al Seçili nesneyi en arkaya at 1. Bölüm: Lab. VIEW’in Temelleri

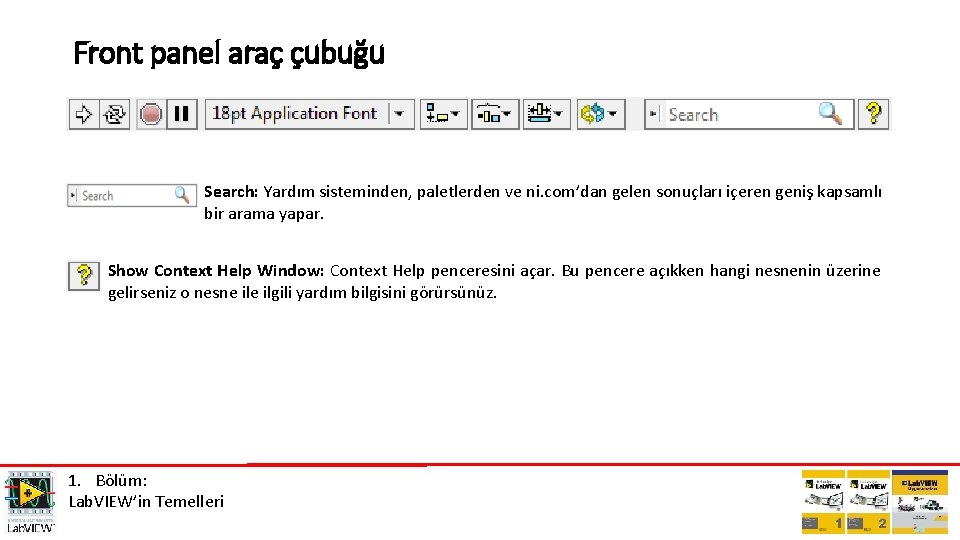

Front panel araç çubuğu Search: Yardım sisteminden, paletlerden ve ni. com’dan gelen sonuçları içeren geniş kapsamlı bir arama yapar. Show Context Help Window: Context Help penceresini açar. Bu pencere açıkken hangi nesnenin üzerine gelirseniz o nesne ilgili yardım bilgisini görürsünüz. 1. Bölüm: Lab. VIEW’in Temelleri
Block diyagram araç çubuğu Highlight Execution (Pasif): Bu düğmeye tıkladığınızda düğmenin görünümü aşağıda gösterildiği gibi değişecektir. Highlight Execution (Aktif): Hatayı bulduktan sonra bu düğmeye tıklamayı yani düğmeyi pasif hale getirmeyi unutmayın. Retain Wire Values: VI çalışırken prob eklemenizi sağlar. VI’ın adım çalışmasını sağlar. Clean Up Diagram: Block diyagram kod görüntüsünü daha düzenli yapar. 1. Bölüm: Lab. VIEW’in Temelleri
Shortcut menüler 1. Bölüm: Lab. VIEW’in Temelleri
Pull-Down menüler 1. Bölüm: Lab. VIEW’in Temelleri
Files menüsü Yeni Bir VI oluştur Diyalog kutusu aç ve dosya seç Var olan bir VI’ı aç Aktif pencereyi kapat Tüm Pencereleri kapat Mevcut VI’ı kaydet Mevcut VI’ı farklı kaydet Mevcut VI’ın bir koyasını yeni bir isimle kaydet Önceki sürüm olarak kaydet En son kaydedilen sürüme geri dön Yeni bir proje oluştur Proje aç Projeyi kaydet Projeyi kapat Yazdırma ayalarını düzenle Yazdırma seçenekleri ve yazdır Pencereyi yazdır VI Properties diyalog kutusuna gir En son açılan proje dosyalarını aç En son açılan dosyaları hızlıca aç Lab. VIEW’den çık 1. Bölüm: Lab. VIEW’in Temelleri

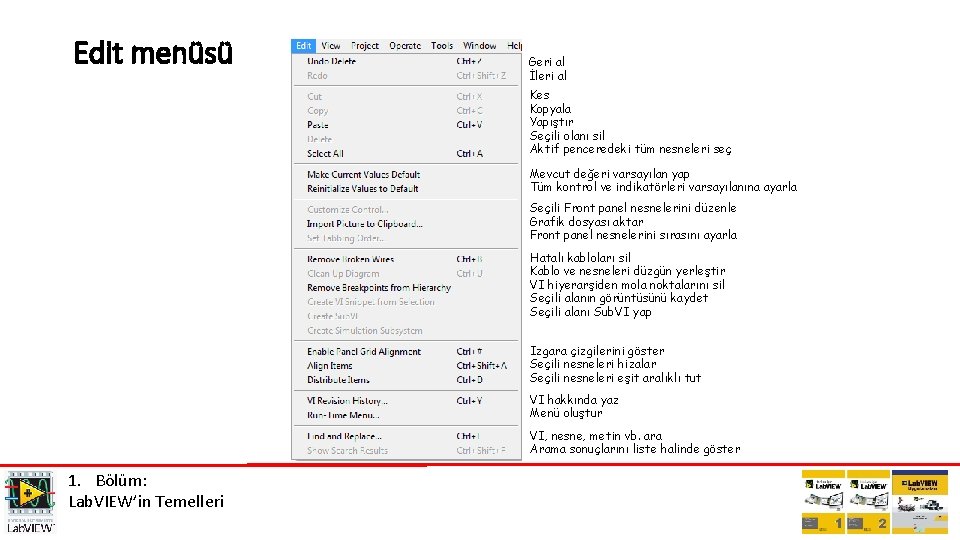

Edit menüsü Geri al İleri al Kes Kopyala Yapıştır Seçili olanı sil Aktif penceredeki tüm nesneleri seç Mevcut değeri varsayılan yap Tüm kontrol ve indikatörleri varsayılanına ayarla Seçili Front panel nesnelerini düzenle Grafik dosyası aktar Front panel nesnelerini sırasını ayarla Hatalı kabloları sil Kablo ve nesneleri düzgün yerleştir VI hiyerarşiden mola noktalarını sil Seçili alanın görüntüsünü kaydet Seçili alanı Sub. VI yap Izgara çizgilerini göster Seçili nesneleri hizalar Seçili nesneleri eşit aralıklı tut VI hakkında yaz Menü oluştur VI, nesne, metin vb. ara Arama sonuçlarını liste halinde göster 1. Bölüm: Lab. VIEW’in Temelleri
View menüsü Controls paletini göster Functions paletini göster Tools paleti göster Quick Drop diyalog kutusunu göster Mola noktasını yönet Probe Watch Window diyalog kutusunu göster VI’daki hataları göster Uyarı listesini kaydet ve yükle VIları görmek için VI Hierarchy penceresini göster Bellekteki Lab. VIEW classlarının hiyerarşisini göster Mevcut VI görünüşünü ve hiyerarşisini göster Mevcut VI’ı içeren Project Explorer penceresini göster Mevcut nesne kütüphanelerini seç ve sınıfları göster Bir Active. X kontrol veya dokümanı gör ve ayarla Getting Started penceresini göster Navigation penceresini göster Project Expoler penceresini göster veya gizle 1. Bölüm: Lab. VIEW’in Temelleri
Project menüsü Yeni bir proje oluştur Bir proje dosyası aç Proje dosyasını kaydet Mevcut proje dosyası ve tüm ilişkili dosyaları kapat Projeye ekleyebileceğin öğeleri seç Dependencies ve Build Specification nodları göster veya gizle Project Explorer penceresinde Paths kolonunu göster Project File Information diyalog kutusunu göster Resolve Project Conflicts diyalog kutusunu göster Project Properties diyalog kutusunu göster 1. Bölüm: Lab. VIEW’in Temelleri
Operate menüsü VI’ı çalıştır VI’ı durdur Bir nod aç ve bekle Nodu işlet ve sonraki nodda bekle Mevcut nodu durdur ve bekle VI çağrıldığında beklet VI’ın front panelini yazdır Front panel verisini bir dosyaya kaydet Veri kaydetme seçeneklerini göster Run ve edit modları arasında geçiş yap Uzakta çalışan bir front panele bağlan Hata ayıkmak için bağımsız uygulama veya paylaşılan kütüphane seç 1. Bölüm: Lab. VIEW’in Temelleri
Tools menüsü Measurement & Automation Explorer’a gir Instrument Driver Network’a gir Mathscript RT penceresine gir Peroformans, hafıza gibi fonksiyonlara gir Şifre gibi güvenlik fonksiyonlarına gir Kullanıcı adı tanımlama ve değiştirme Lab. VIEW projesinin kurulum dosyasını oluştur Eski Lab. VIEW sürümünden bir build script’i dönüştür Kaynak kod kontrol fonksiyonlarına gir VI kütüphanelerindeki dosyaları kopyala, yeniden isimlendir ve sil. NET ve Activex fonksiyonlarını değiştiren fonksiyonlara gir Ortak değişken (shared variable) fonksiyonlarına gir Proje dışındaki ortak değişkenleri düzenle, oluştur ve sil VI’ları aramak için bir diyalog kutusu göster NI Example Finder için VI’lar oluştur Sunucu üzerindeki tüm trafiği görüntüle Web Publishing Tool VI’a gir Lab. VIEW Tool Network üzerindeki Lab. VIEW eklentilerine ve kodlarına gir Mass Compile, VI Metric ve diğer özelliklere gir Lab. VIEW’in davranış ve görünümünü ayarla 1. Bölüm: Lab. VIEW’in Temelleri
Window menüsü Front paneli göster Projeyi göster Sayfaları yana göster Sayfaları alta göster Tam ekran «Bu bölmede tüm açık block diyagram ve front panellerin listesi bulunur» All Windows penceresini açar 1. Bölüm: Lab. VIEW’in Temelleri
Help menüsü Contex Help penceresini göster Context Help penceresinin içeriğini sabitle Lab. VIEW yardımı göster Hata mesajı gir VI referans bilgisi gir Lab. VIEW içindeki örnekleri bul Cihazlar için sürücü bul National Instrument web sayfasına bağlan Lab. VIEW lisansını aktif etmek için NI Activation Wizard’ı kullan Third-party Add-on Activation Wizard penceresini göster Güncellemeleri denetle Customer Experience Improvement Program’a katılmak için pencere aç Lab. VIEW’in patent bilgilerine eriş Lab. VIEW sürüm ve bellek bilgisini göster 1. Bölüm: Lab. VIEW’in Temelleri
Paletler-Tools paleti Automatic Tool Selection: Automatic Tool Selection düğmesine tıklamak otomatik araç seçimini tekrar etkin hale getirir. Operate Value: Kontrol ve indikatörlerin değerlerini değiştirmenizi sağlamaktadır. Genellikle VI çalışırken seçilidir. Position/Size/Select: Seçer, taşır ve boyutu düzenler. Edit Text: Etiketleri oluşturur ve düzenler. Connect Wire: Kablo hattı çeker. Object Shortcut Menu: Bir nesneye sol klik ile tıkladığınızda nesnenin pop-up menüsünü açmış olursunuz. Scroll Window: Aktif pencereyi kaydırmaya yarar. Set/Clear Breakpoint: Kodunuzdaki hataları bulmanıza yardımcı olmak için block diyagram üzerinde dur ihtarı noktaları koymanızı sağlar. Probe Data: VI çalışırken hat üzerinden geçen veriyi görmenizi sağlar. Get Color: Mevcut bir nesnenin rengini kopyalamak için kullanılır. Set Color: Tools paletteki uygun renk üzerine tıklayarak ön alan ve arka alan renginin her ikisini de değiştirebilirsiniz. Nesne üzerinde sağ klik yaparsanız Color palet ile renk seçimi yapabilirsiniz. 1. Bölüm: Lab. VIEW’in Temelleri
Paletler-Controls paleti Raptiye Sık kullanılanlar 1. Bölüm: Lab. VIEW’in Temelleri
Paletler-Functions paleti 1. Bölüm: Lab. VIEW’in Temelleri
Paletler-Functions paleti 1. Bölüm: Lab. VIEW’in Temelleri
Lab. VIEW Yardım-Context Help 1. Bölüm: Lab. VIEW’in Temelleri

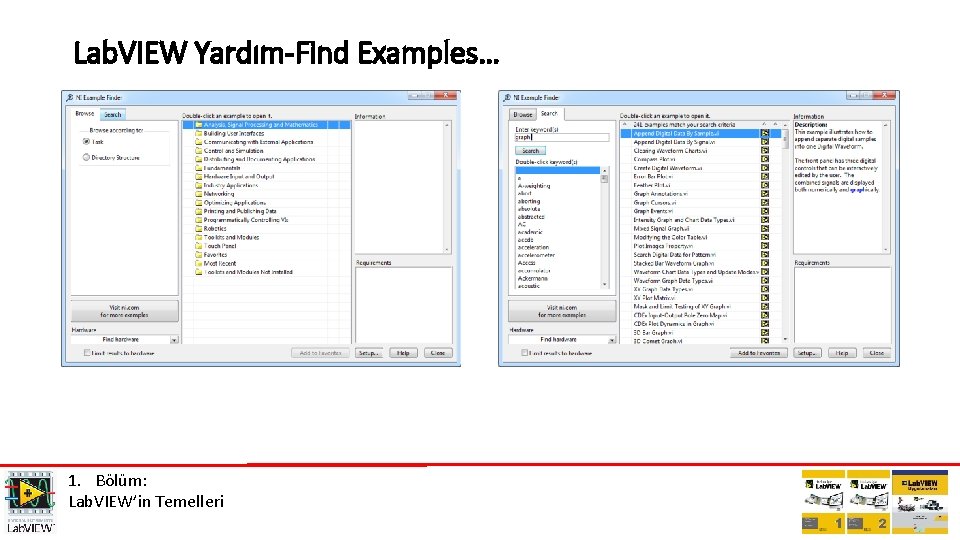

Lab. VIEW Yardım-Find Examples… 1. Bölüm: Lab. VIEW’in Temelleri
