LA VENTILATION LES POUMONS DE MA MAISON PASSIVE
- Slides: 42
LA VENTILATION, LES POUMONS DE MA MAISON PASSIVE Sébastien HENDRICKX, Ing Responsable de Projets 10 -11 Septembre 2011 1
Sommaire 1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 2
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 3
1. Quid? 4

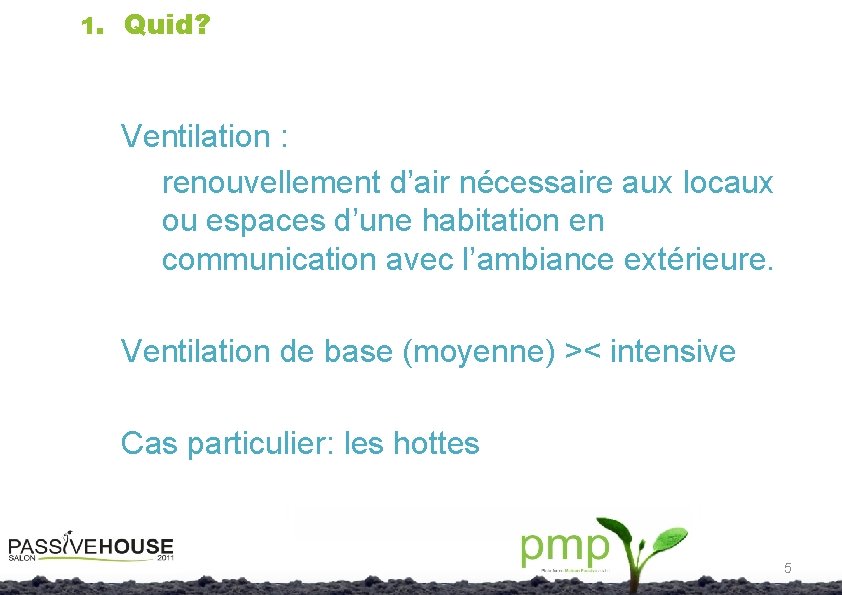

1. Quid? Ventilation : renouvellement d’air nécessaire aux locaux ou espaces d’une habitation en communication avec l’ambiance extérieure. Ventilation de base (moyenne) >< intensive Cas particulier: les hottes 5

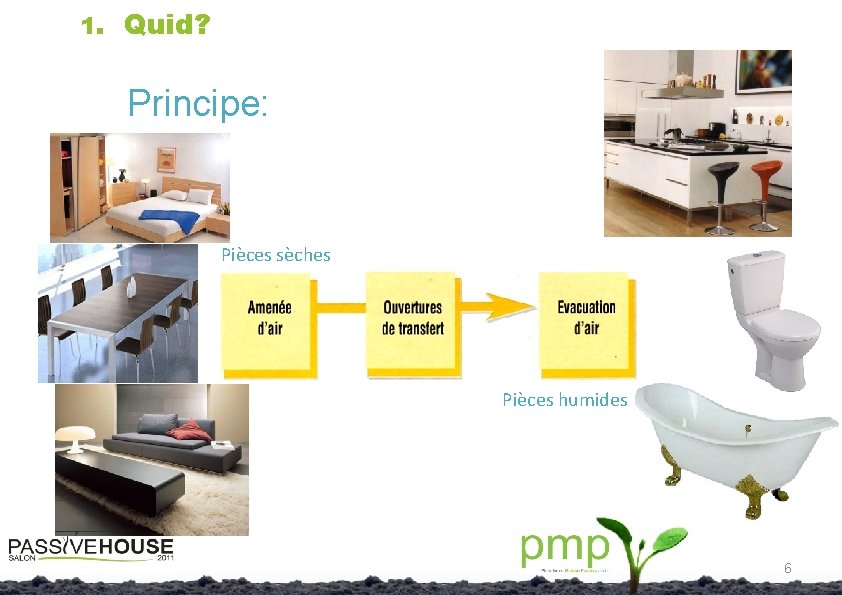

1. Quid? Principe: Pièces sèches Pièces humides 6
1. Quid? § 2 types de ventilation 4 systèmes de ventilation 7
1. Quid? § Les 4 systèmes de ventilation A B C D 8
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 9
2. Pourquoi? Du point de vue hygiène 10
2. Pourquoi? Du point de vue hygiène 11
2. Pourquoi? Du point de vue énergétique ? 12
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 13
3. La maison passive ventilée Certification d’une maison selon le standard passif Ø Réponse aux 3 critères actuels: 1. BNE ≤ 15 k. Wh/m². an 2. n 50 ≤ 0, 6 vol/h Impact de la ventilation 3. Risque de surchauffe ≤ 5% 14
3. La maison passive ventilée Impact de la ventilation sur: 1. BNE ≤ 15 k. Wh/m². an 2. n 50 ≤ 0, 6 vol/h 3. Risque de surchauffe ≤ 5% 15
3. La maison passive ventilée Impact de la ventilation sur: 1. BNE ≤ 15 k. Wh/m². an APPORTS A travers les parois PERTES Par le système de ventilation Système de chauffage Apports solaires Apports internes 16
APPORTS PERTES 3. La maison passive ventilée Par le système de ventilation Système de chauffage A travers les parois Apports solaires Apports internes 17
3. La maison passive ventilée Impact de la ventilation sur: 2. n 50 ≤ 0, 6 vol/h 1. BNE ≤ 15 k. Wh/m². an 2. n 50 ≤ 0, 6 vol/h 3. Risque de surchauffe ≤ 5% 18

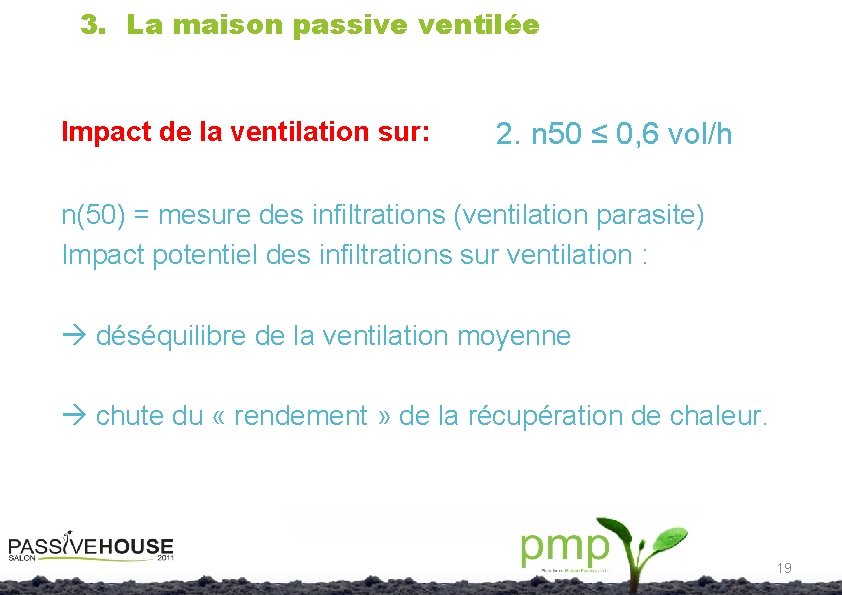

3. La maison passive ventilée Impact de la ventilation sur: 2. n 50 ≤ 0, 6 vol/h n(50) = mesure des infiltrations (ventilation parasite) Impact potentiel des infiltrations sur ventilation : déséquilibre de la ventilation moyenne chute du « rendement » de la récupération de chaleur. 19
3. La maison passive ventilée Impact de la ventilation sur: 3. Risque de surchauffe ≤ 5% 1. BNE ≤ 15 k. Wh/m². an 2. n 50 ≤ 0, 6 vol/h 3. Risque de surchauffe ≤ 5% 20
3. La maison passive ventilée Impact de la ventilation sur: 3. Risque de surchauffe ≤ 5% 21
3. La maison passive ventilée Impact important de la ventilation dans le standard passif Meilleur système pour répondre aux exigences: Le système D (ou double flux), avec échangeur thermique Gestion de la ventilation de base Gestion de la ventilation intensive 22
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 23
4. Comment? Ou par quels techniques? Schéma de principe 24
4. Comment? Ou par quels techniques? La VMC avec échangeur thermique 25

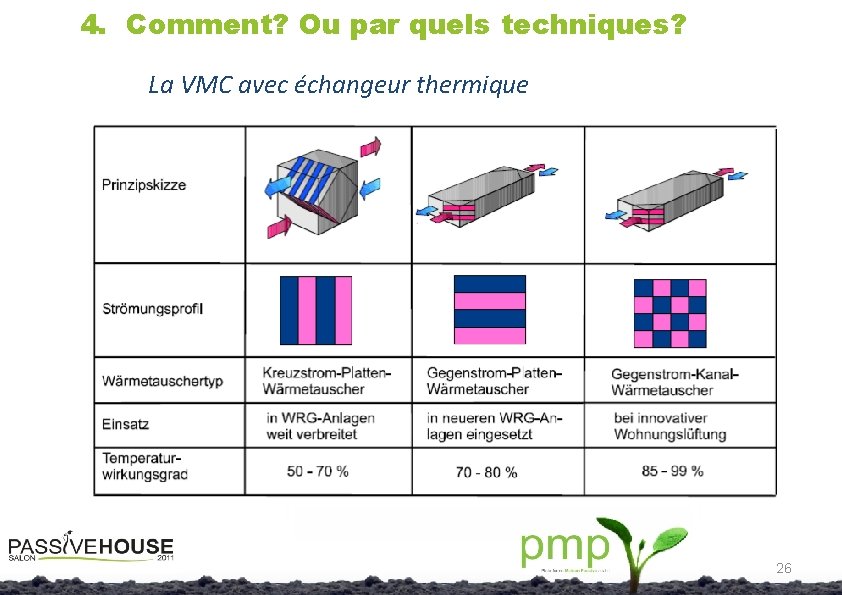

4. Comment? Ou par quels techniques? La VMC avec échangeur thermique 26
4. Comment? Ou par quels techniques? La VMC avec échangeur thermique Source: www. enervent. be 27
4. Comment? Ou par quels techniques? Les filtres 28

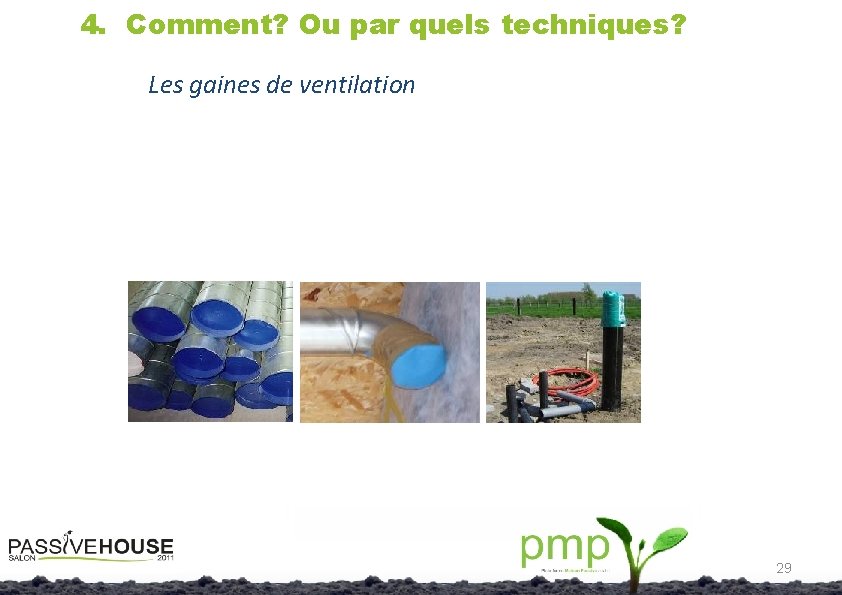

4. Comment? Ou par quels techniques? Les gaines de ventilation 29

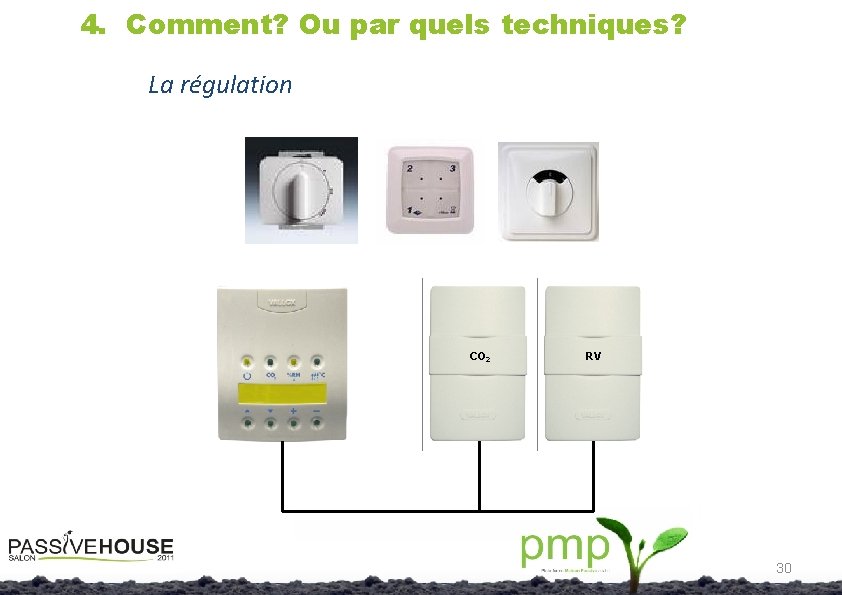

4. Comment? Ou par quels techniques? La régulation CO 2 RV 30
4. Comment? Ou par quels techniques? Acoustique 31
4. Comment? Ou par quels techniques? Avantages / inconvénients (face au syst. A) + Economie de chauffage + Confort thermique + Qualité de l’air intérieur (filtres) + Qualité acoustique +… - Consommation électrique 32
4. Comment? Ou par quels techniques? Les systèmes « mixtes » ou combinés, Les « multi-intégrés » VMC combinée avec système de chauffage Et/ou ECS Source: www. nilanbelgium. be 33
4. Comment? Ou par quels techniques? Les systèmes complémentaires. • Le puits canadien • L’échangeur géothermique 34
4. Comment? Ou par quels techniques? Les systèmes complémentaires. Le puits canadien et l’échangeur géothermique – effet sur la température 35
4. Comment? Ou par quels techniques? Cas particulier: les hottes Fig. 1 : Hotte à diffusion Fig. 2 : Hotte à diffusion Fig. 4 : Filtre à charbon actif pour hotte aspirante Fig. 3 : Hotte à effet d’induction / Hotte d’extraction standard 36
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 37
5. Cadre juridique Directive « PEB » 2002/91/CE RBC Ordonnance du 07/06/2007 (< directive PEB) AG RBC du 21/12/2007 Annexe VI, Annexe VII, pour le résidentiel pour le non-résidentiel RW Décret-cadre du 19/04/2007 modifiant le CWATUPE Annexe V, Annexe VI, pour le résidentiel pour le non-résidentiel 38
5. Cadre juridique Directive « PEB » 2002/91/CE Normes de référence de ces annexes: - NBN D 50 -001 - NBN EN 13779 - … Sources: www. just. fgov. be www. wallex. wallonie. be www. nbn. be 39
1. Quid 2. Pourquoi 3. La maison passive ventilée 4. Comment? Ou par quels techniques? 5. Cadre juridique 6. Plus d’infos 40
6. Plus d’infos? • Sur la maison passive www. maisonpassive. be www. lamaisonpassive. be • Sur la ventilation www. energieplus-lesite. be • Sur les portails régionaux Energie : www. ibgebim. be www. energie. walllonie. be 41
Merci 42
