La VDI : le câblage structuré

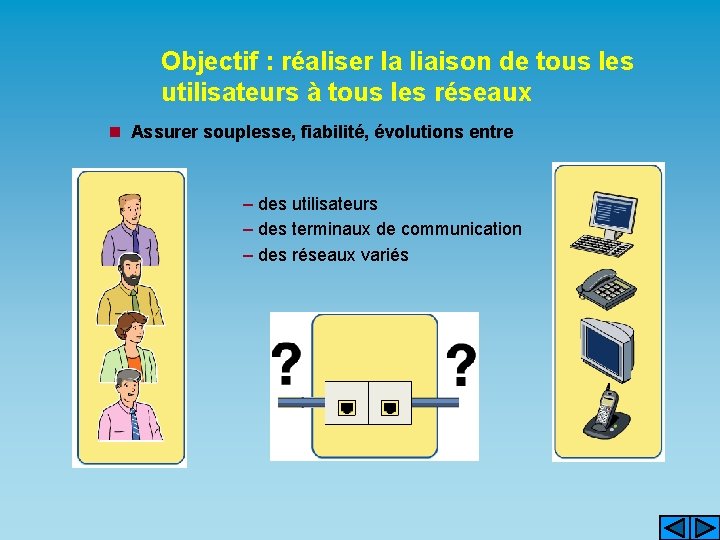

Objectif : réaliser la liaison de tous les utilisateurs à tous les réseaux n Assurer souplesse, fiabilité, évolutions entre – des utilisateurs – des terminaux de communication – des réseaux variés

du système de câblage !. . . … à la VDI

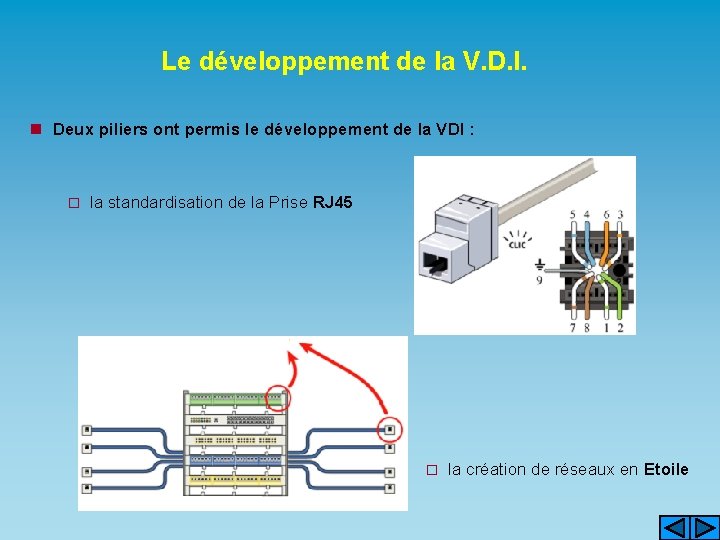

Le développement de la V. D. I. n Deux piliers ont permis le développement de la VDI : o la standardisation de la Prise RJ 45 o la création de réseaux en Etoile

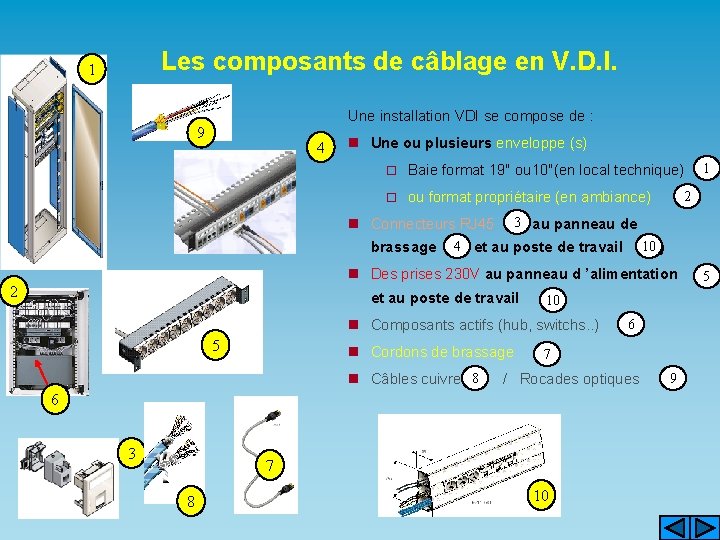

Les composants de câblage en V. D. I. 1 Une installation VDI se compose de : 9 4 n Une ou plusieurs enveloppe (s) o Baie format 19" ou 10"(en local technique) 1 o ou format propriétaire (en ambiance) 2 3 n Connecteurs RJ 45 au panneau de 4 10 brassage et au poste de travail ) n Des prises 230 V au panneau d ’alimentation 5 et au poste de travail 10 2 n Composants actifs (hub, switchs. . ) 5 n Cordons de brassage 6 7 8 n Câbles cuivre / Rocades optiques 6 3 7 8 10 9

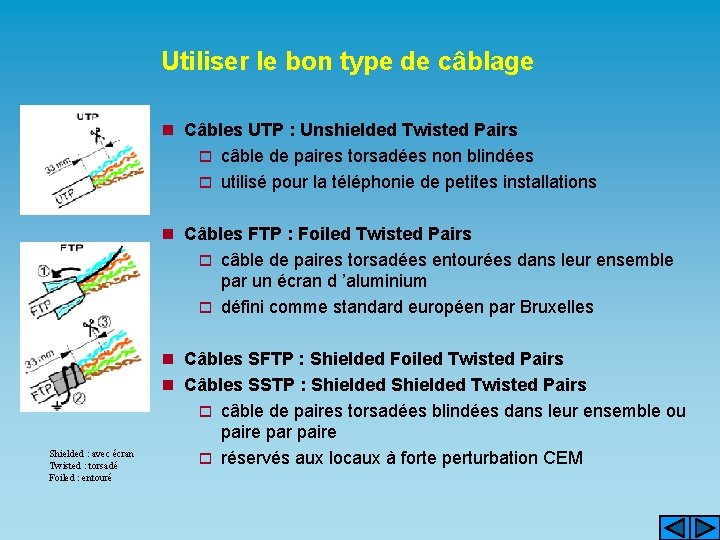

Utiliser le bon type de câblage n Câbles UTP : Unshielded Twisted Pairs o câble de paires torsadées non blindées o utilisé pour la téléphonie de petites installations n Câbles FTP : Foiled Twisted Pairs o câble de paires torsadées entourées dans leur ensemble par un écran d ’aluminium o défini comme standard européen par Bruxelles Shielded : avec écran Twisted : torsadé Foiled : entouré n Câbles SFTP : Shielded Foiled Twisted Pairs n Câbles SSTP : Shielded Twisted Pairs o câble de paires torsadées blindées dans leur ensemble ou paire par paire o réservés aux locaux à forte perturbation CEM

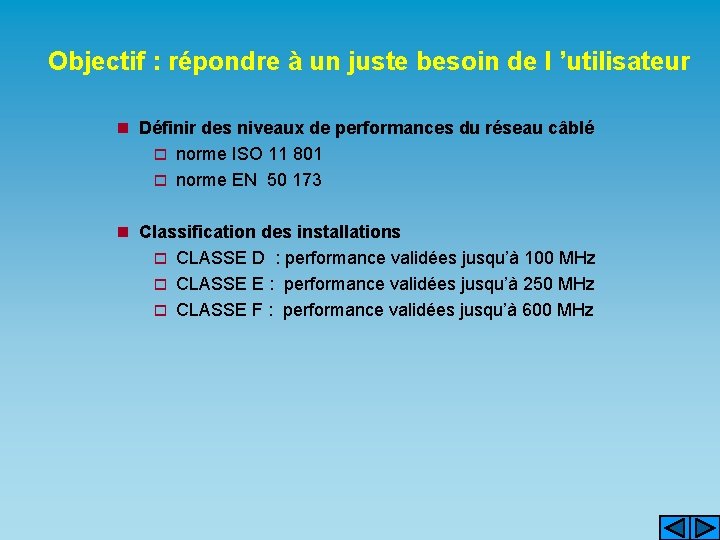

Objectif : répondre à un juste besoin de l ’utilisateur n Définir des niveaux de performances du réseau câblé o norme ISO 11 801 o norme EN 50 173 n Classification des installations o CLASSE D : performance validées jusqu’à 100 MHz o CLASSE E : performance validées jusqu’à 250 MHz o CLASSE F : performance validées jusqu’à 600 MHz

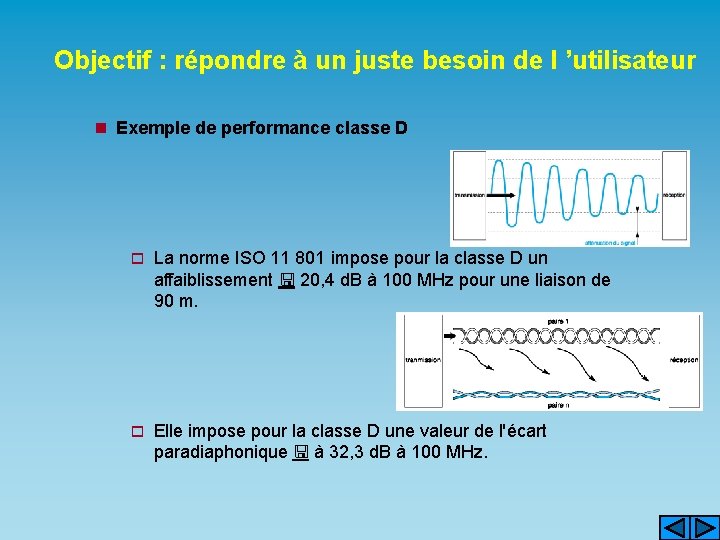

Objectif : répondre à un juste besoin de l ’utilisateur n Exemple de performance classe D o La norme ISO 11 801 impose pour la classe D un affaiblissement 20, 4 d. B à 100 MHz pour une liaison de 90 m. o Elle impose pour la classe D une valeur de l'écart paradiaphonique à 32, 3 d. B à 100 MHz.

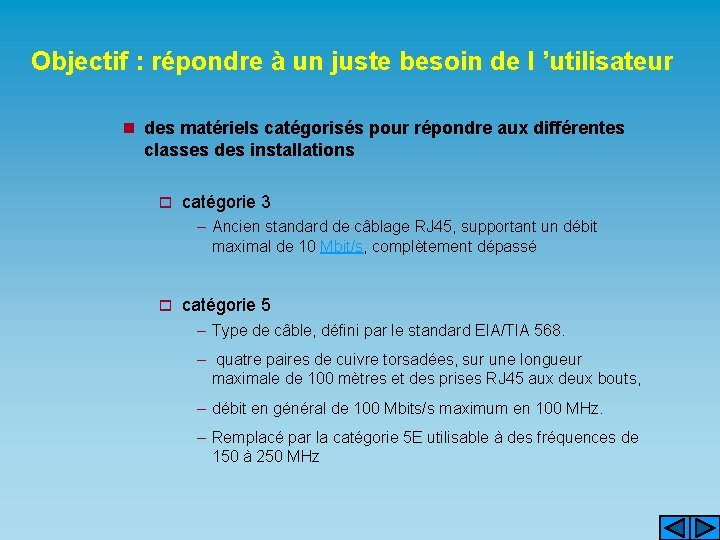

Objectif : répondre à un juste besoin de l ’utilisateur n des matériels catégorisés pour répondre aux différentes classes des installations o catégorie 3 – Ancien standard de câblage RJ 45, supportant un débit maximal de 10 Mbit/s, complètement dépassé o catégorie 5 – Type de câble, défini par le standard EIA/TIA 568. – quatre paires de cuivre torsadées, sur une longueur maximale de 100 mètres et des prises RJ 45 aux deux bouts, – débit en général de 100 Mbits/s maximum en 100 MHz. – Remplacé par la catégorie 5 E utilisable à des fréquences de 150 à 250 MHz

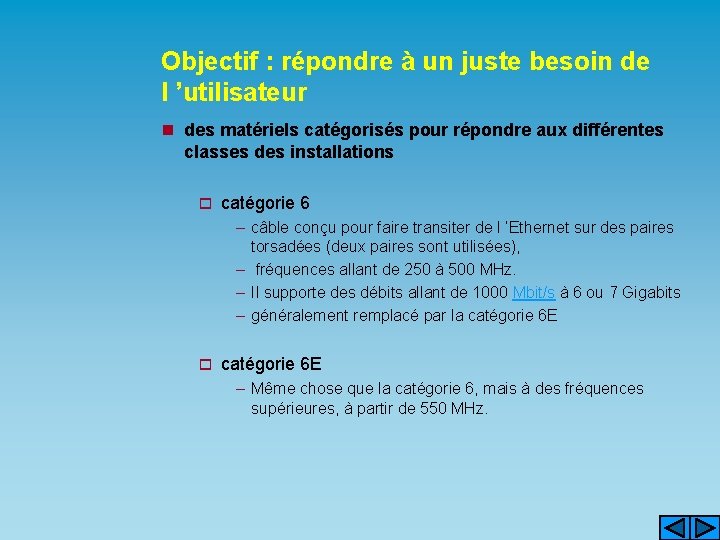

Objectif : répondre à un juste besoin de l ’utilisateur n des matériels catégorisés pour répondre aux différentes classes des installations o catégorie 6 – câble conçu pour faire transiter de l ’Ethernet sur des paires torsadées (deux paires sont utilisées), – fréquences allant de 250 à 500 MHz. – Il supporte des débits allant de 1000 Mbit/s à 6 ou 7 Gigabits – généralement remplacé par la catégorie 6 E o catégorie 6 E – Même chose que la catégorie 6, mais à des fréquences supérieures, à partir de 550 MHz.

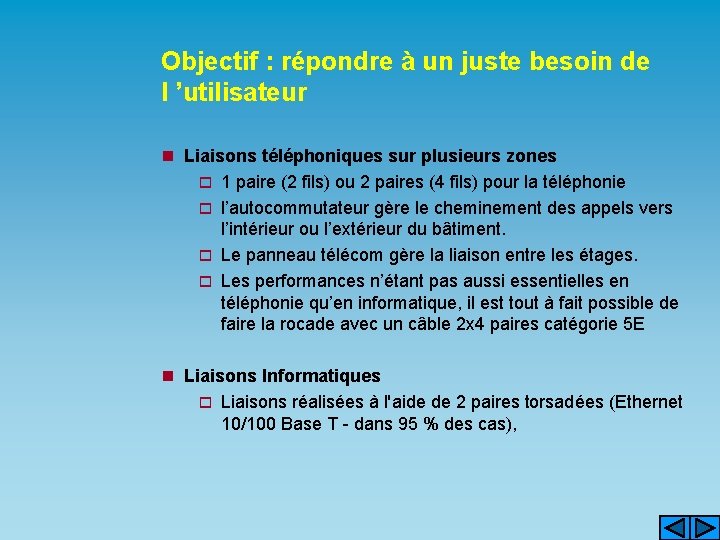

Objectif : répondre à un juste besoin de l ’utilisateur n Liaisons téléphoniques sur plusieurs zones o 1 paire (2 fils) ou 2 paires (4 fils) pour la téléphonie o l’autocommutateur gère le cheminement des appels vers l’intérieur ou l’extérieur du bâtiment. o Le panneau télécom gère la liaison entre les étages. o Les performances n’étant pas aussi essentielles en téléphonie qu’en informatique, il est tout à fait possible de faire la rocade avec un câble 2 x 4 paires catégorie 5 E n Liaisons Informatiques o Liaisons réalisées à l'aide de 2 paires torsadées (Ethernet 10/100 Base T - dans 95 % des cas),

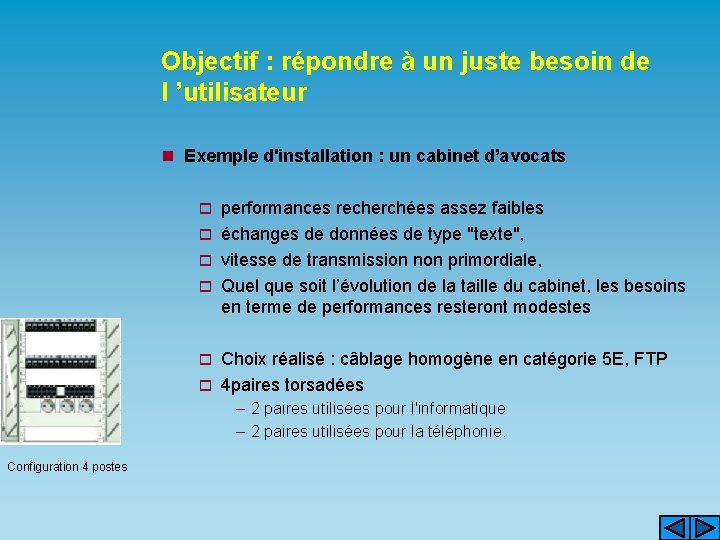

Objectif : répondre à un juste besoin de l ’utilisateur n Exemple d'installation : un cabinet d’avocats performances recherchées assez faibles o échanges de données de type "texte", o vitesse de transmission non primordiale, o Quel que soit l’évolution de la taille du cabinet, les besoins en terme de performances resteront modestes o Choix réalisé : câblage homogène en catégorie 5 E, FTP o 4 paires torsadées o – 2 paires utilisées pour l'informatique – 2 paires utilisées pour la téléphonie. Configuration 4 postes

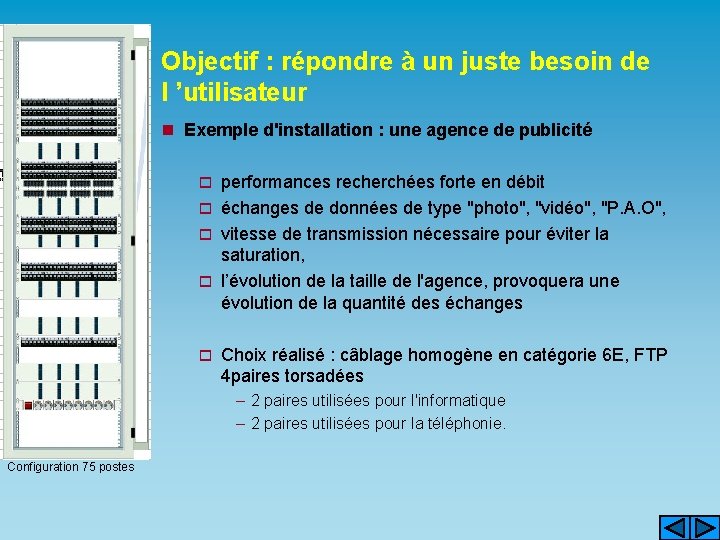

Objectif : répondre à un juste besoin de l ’utilisateur n Exemple d'installation : une agence de publicité performances recherchées forte en débit o échanges de données de type "photo", "vidéo", "P. A. O", o vitesse de transmission nécessaire pour éviter la saturation, o l’évolution de la taille de l'agence, provoquera une évolution de la quantité des échanges o o Choix réalisé : câblage homogène en catégorie 6 E, FTP 4 paires torsadées – 2 paires utilisées pour l'informatique – 2 paires utilisées pour la téléphonie. Configuration 75 postes

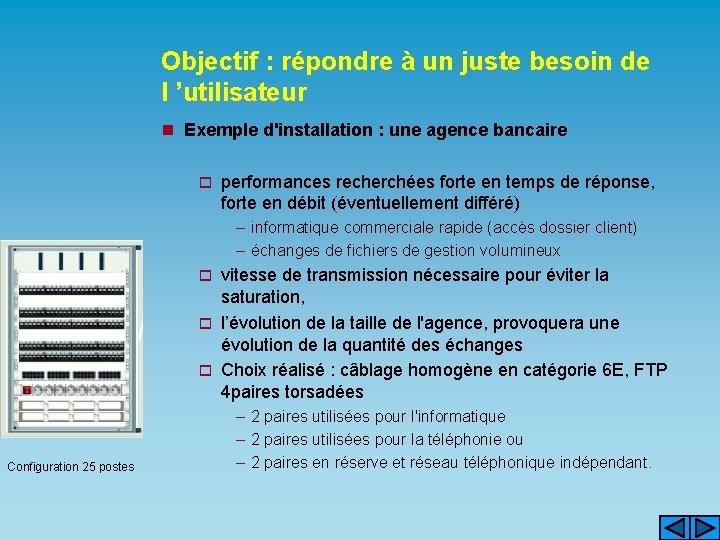

Objectif : répondre à un juste besoin de l ’utilisateur n Exemple d'installation : une agence bancaire o performances recherchées forte en temps de réponse, forte en débit (éventuellement différé) – informatique commerciale rapide (accès dossier client) – échanges de fichiers de gestion volumineux vitesse de transmission nécessaire pour éviter la saturation, o l’évolution de la taille de l'agence, provoquera une évolution de la quantité des échanges o Choix réalisé : câblage homogène en catégorie 6 E, FTP 4 paires torsadées o Configuration 25 postes – 2 paires utilisées pour l'informatique – 2 paires utilisées pour la téléphonie ou – 2 paires en réserve et réseau téléphonique indépendant.

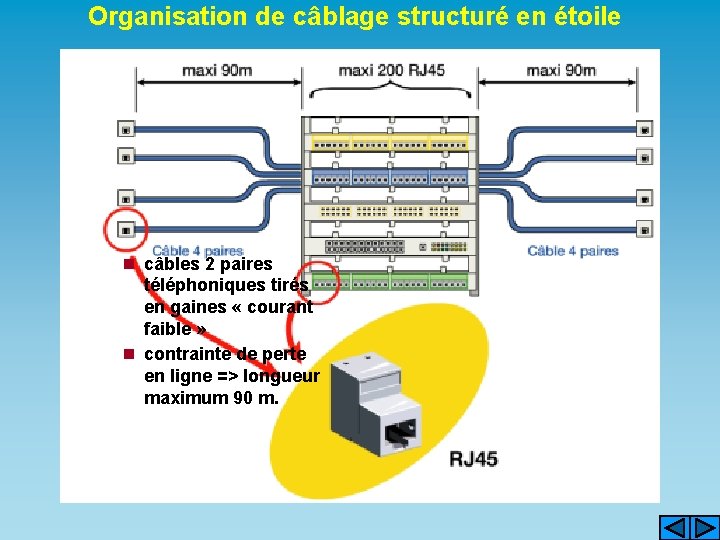

Organisation de câblage structuré en étoile n Réaliser un câblage standardisé, de chaque point de bâtiment vers une baie de brassage o prise RJ 45 murale o prise RJ 45 en baie de brassage n câbles 2 paires téléphoniques tirés en gaines « courant faible » n contrainte de perte en ligne => longueur maximum 90 m.

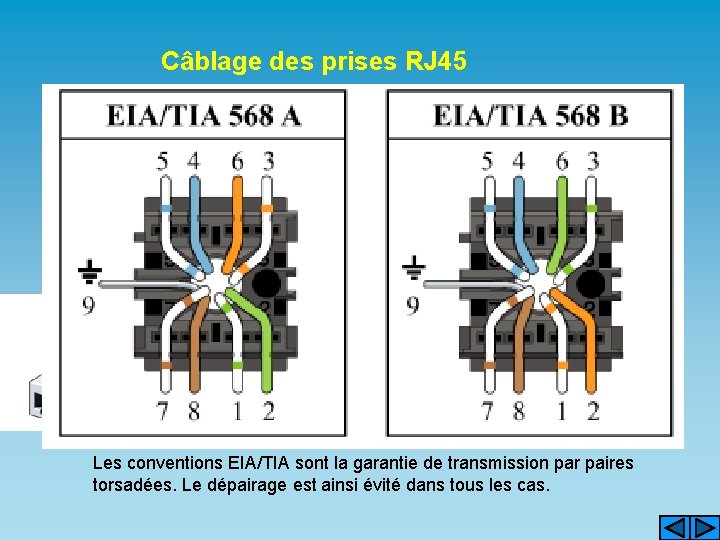

Câblage des prises RJ 45 n L’ensemble du câble est dénudé sur 100 mm. n Le feuillard en aluminium est retiré sur 80 mm et les paires sont organisées en suivant la convention de câblage souhaitée (EIA/TIA 568 B est la plus répandue en France) n l’ensemble est encliqueté dans le bloc avant pour faire la connexion. n Le capuchon de blindage se glisse sur l’organisateur. Les conventions EIA/TIA sont la garantie de transmission par paires torsadées. Le dépairage est ainsi évité dans tous les cas.

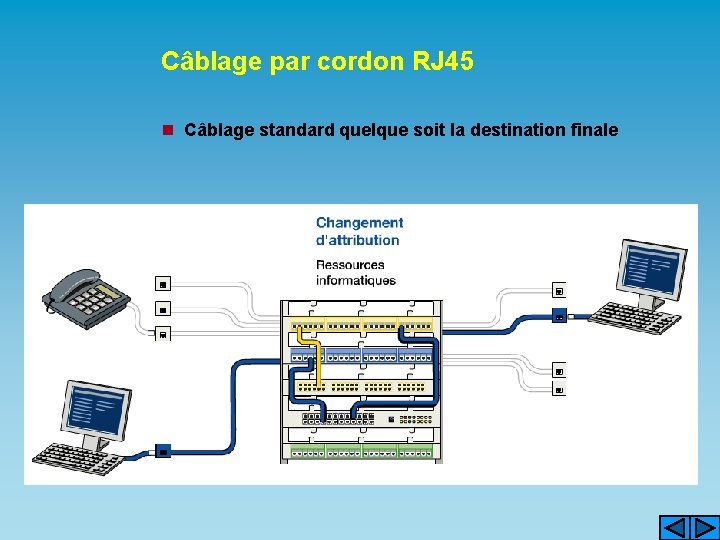

Câblage par cordon RJ 45 n Câblage standard quelque soit la destination finale

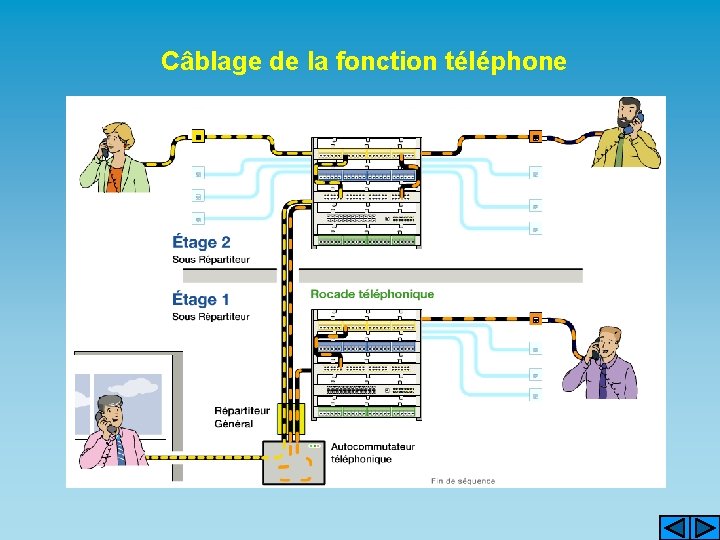

Câblage de la fonction téléphone

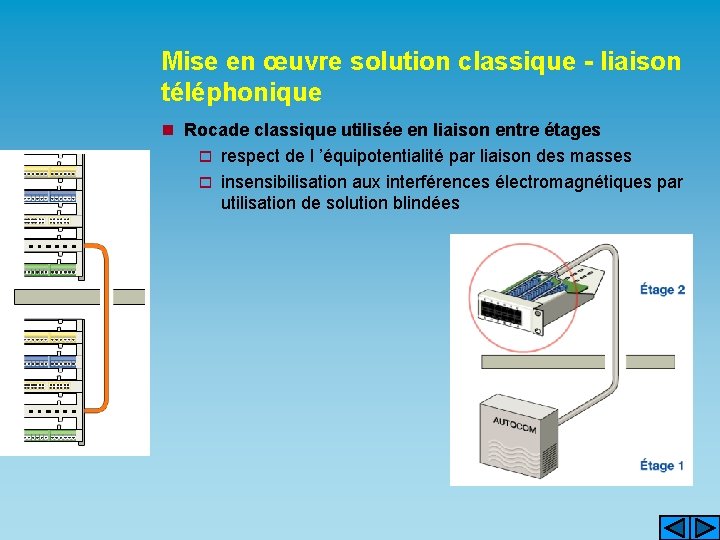

Mise en œuvre solution classique - liaison téléphonique n Rocade classique utilisée en liaison entre étages o respect de l ’équipotentialité par liaison des masses o insensibilisation aux interférences électromagnétiques par utilisation de solution blindées

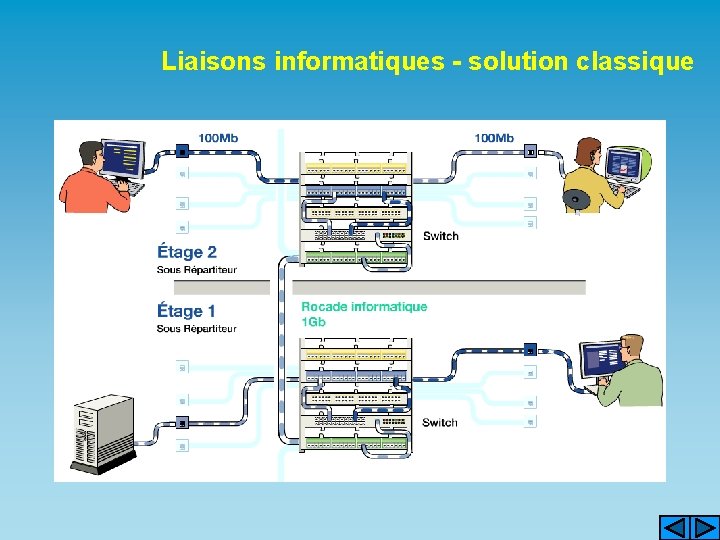

Liaisons informatiques - solution classique

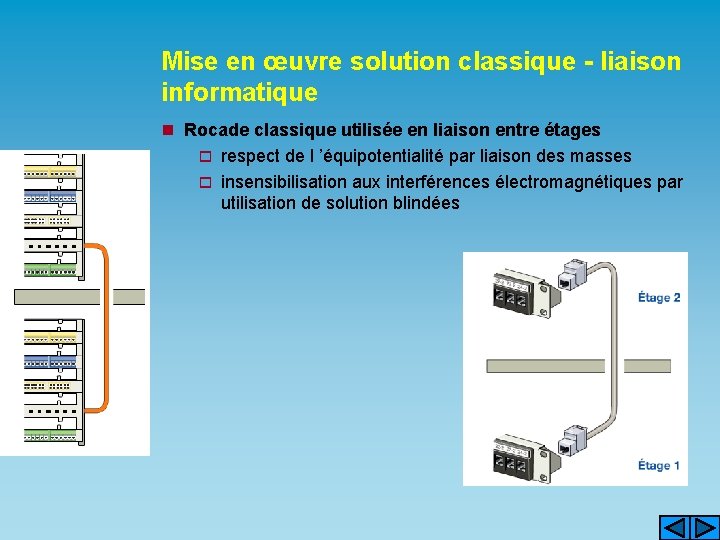

Mise en œuvre solution classique - liaison informatique n Rocade classique utilisée en liaison entre étages o respect de l ’équipotentialité par liaison des masses o insensibilisation aux interférences électromagnétiques par utilisation de solution blindées

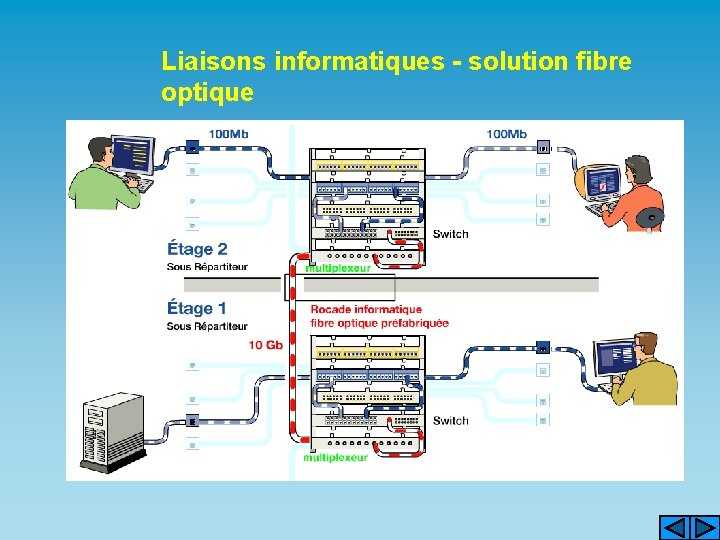

Liaisons informatiques - solution fibre optique

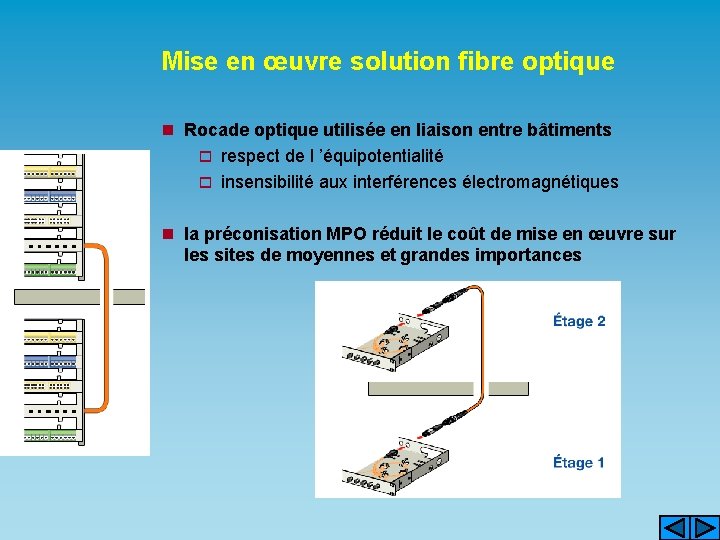

Mise en œuvre solution fibre optique n Rocade optique utilisée en liaison entre bâtiments o respect de l ’équipotentialité o insensibilité aux interférences électromagnétiques n la préconisation MPO réduit le coût de mise en œuvre sur les sites de moyennes et grandes importances

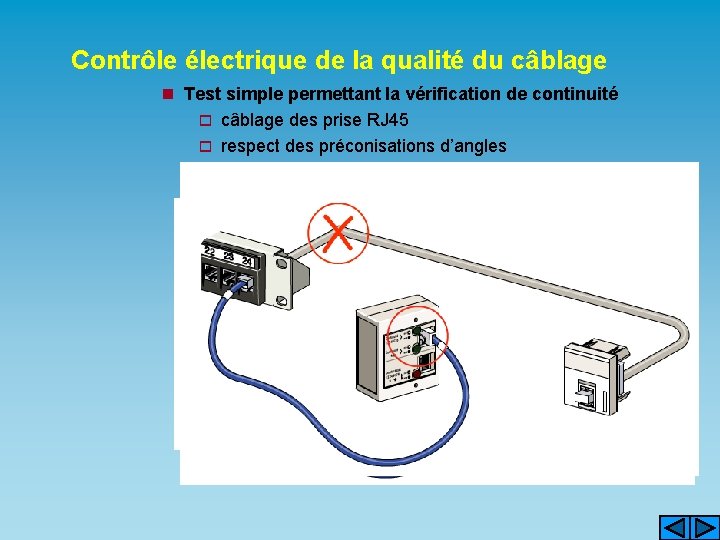

Contrôle électrique de la qualité du câblage n Test simple permettant la vérification de continuité o câblage des prise RJ 45 o respect des préconisations d’angles

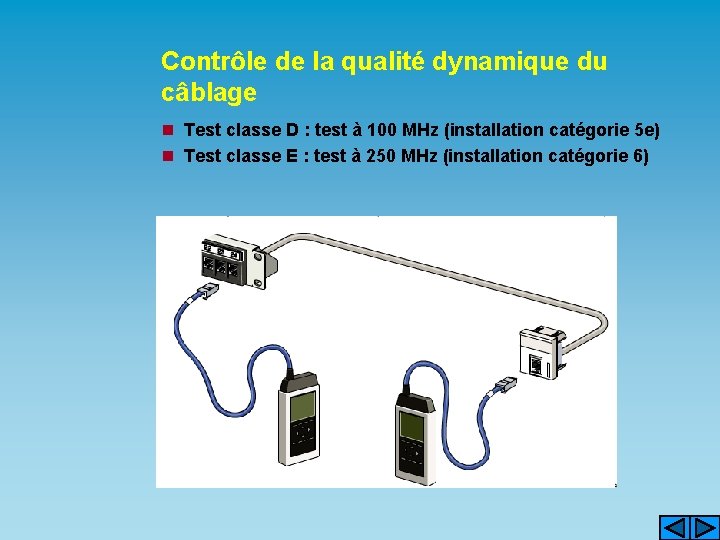

Contrôle de la qualité dynamique du câblage n Test classe D : test à 100 MHz (installation catégorie 5 e) n Test classe E : test à 250 MHz (installation catégorie 6)

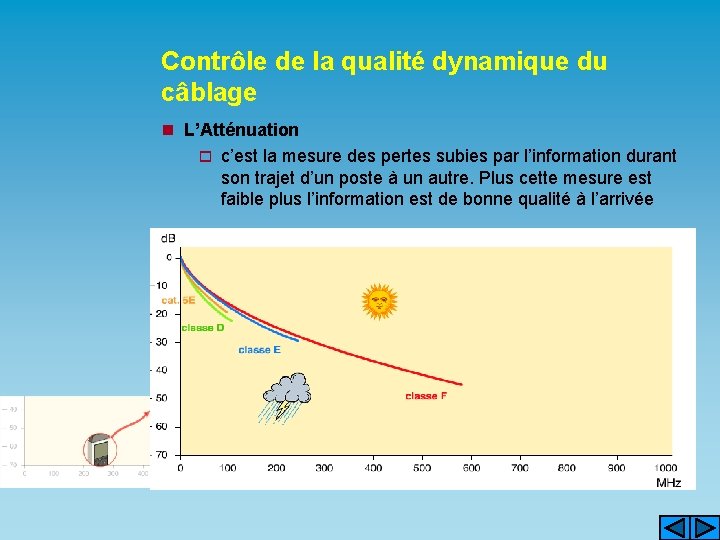

Contrôle de la qualité dynamique du câblage n L’Atténuation o c’est la mesure des pertes subies par l’information durant son trajet d’un poste à un autre. Plus cette mesure est faible plus l’information est de bonne qualité à l’arrivée

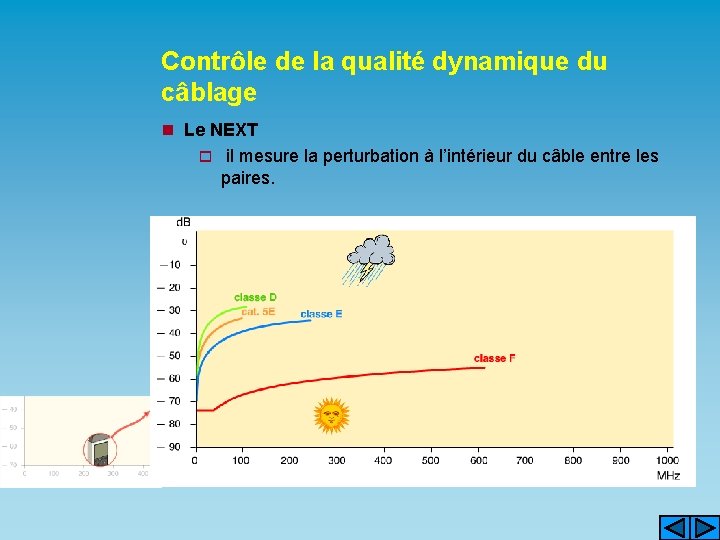

Contrôle de la qualité dynamique du câblage n Le NEXT o il mesure la perturbation à l’intérieur du câble entre les paires.

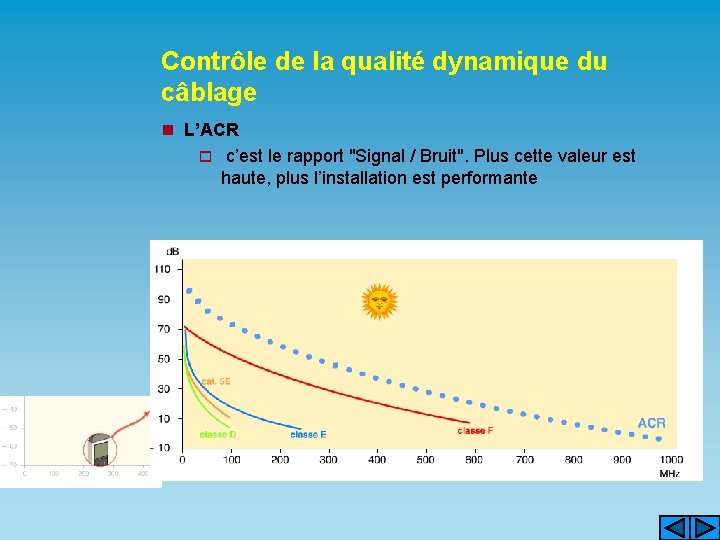

Contrôle de la qualité dynamique du câblage n L’ACR o c’est le rapport "Signal / Bruit". Plus cette valeur est haute, plus l’installation est performante

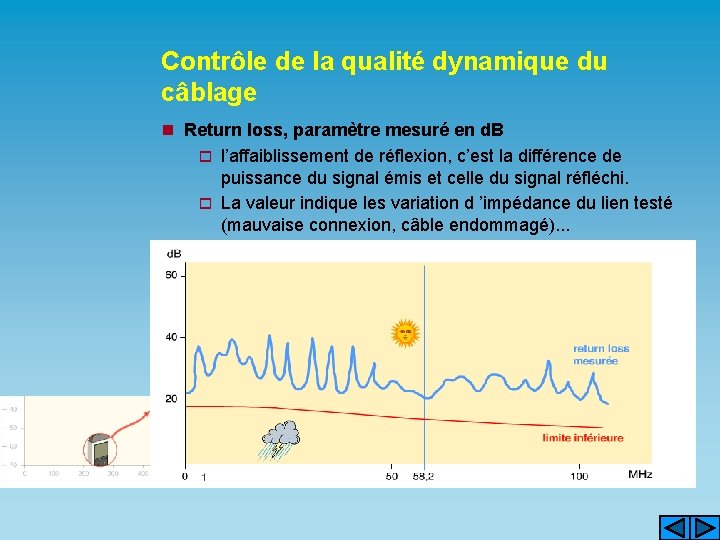

Contrôle de la qualité dynamique du câblage n Return loss, paramètre mesuré en d. B o l’affaiblissement de réflexion, c’est la différence de puissance du signal émis et celle du signal réfléchi. o La valeur indique les variation d ’impédance du lien testé (mauvaise connexion, câble endommagé). . . n La valeur doit être la plus élevée possible

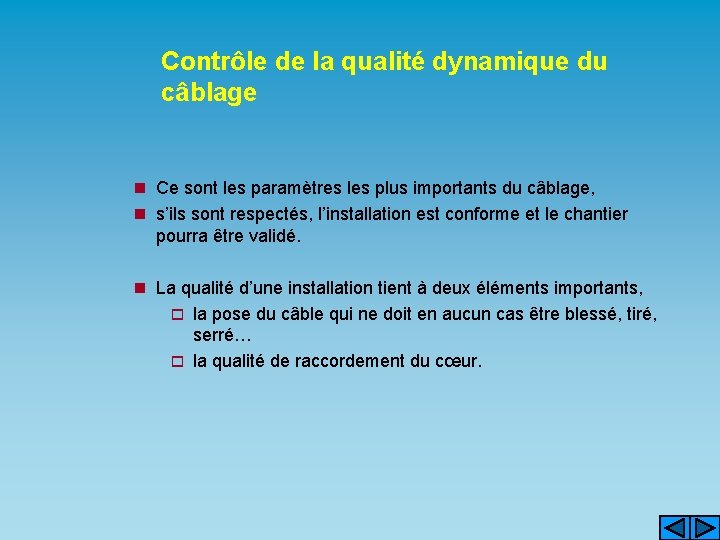

Contrôle de la qualité dynamique du câblage n Ce sont les paramètres les plus importants du câblage, n s’ils sont respectés, l’installation est conforme et le chantier pourra être validé. n La qualité d’une installation tient à deux éléments importants, o la pose du câble qui ne doit en aucun cas être blessé, tiré, serré… o la qualité de raccordement du cœur.

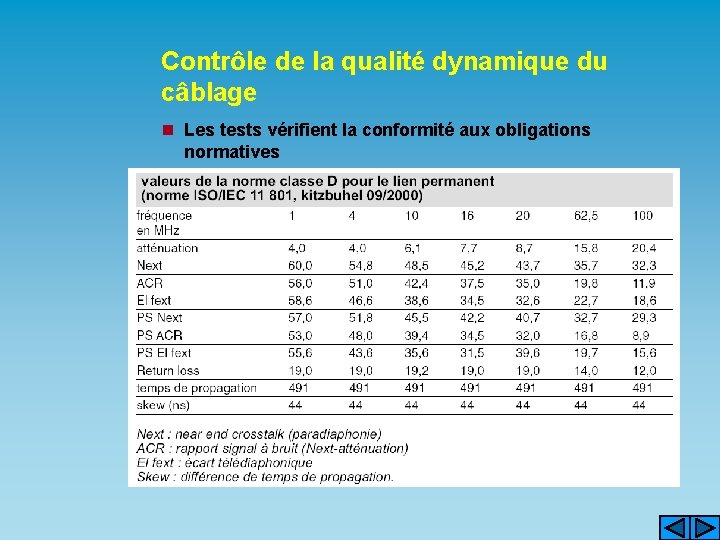

Contrôle de la qualité dynamique du câblage n Les tests vérifient la conformité aux obligations normatives

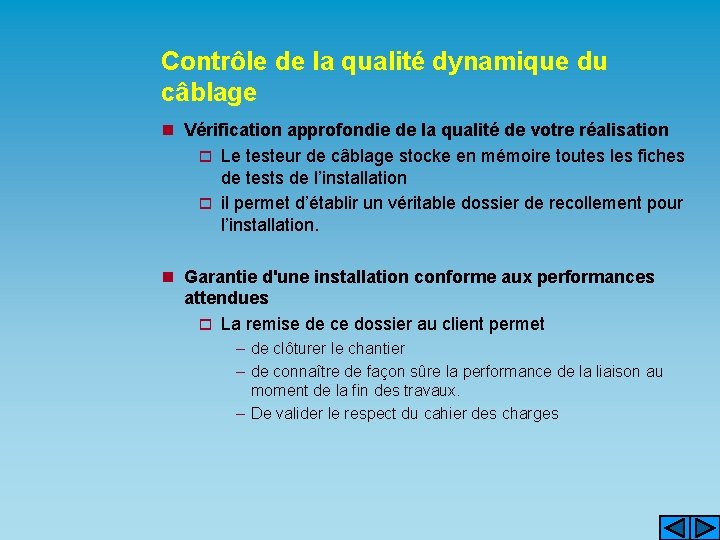

Contrôle de la qualité dynamique du câblage n Vérification approfondie de la qualité de votre réalisation o Le testeur de câblage stocke en mémoire toutes les fiches de tests de l’installation o il permet d’établir un véritable dossier de recollement pour l’installation. n Garantie d'une installation conforme aux performances attendues o La remise de ce dossier au client permet – de clôturer le chantier – de connaître de façon sûre la performance de la liaison au moment de la fin des travaux. – De valider le respect du cahier des charges

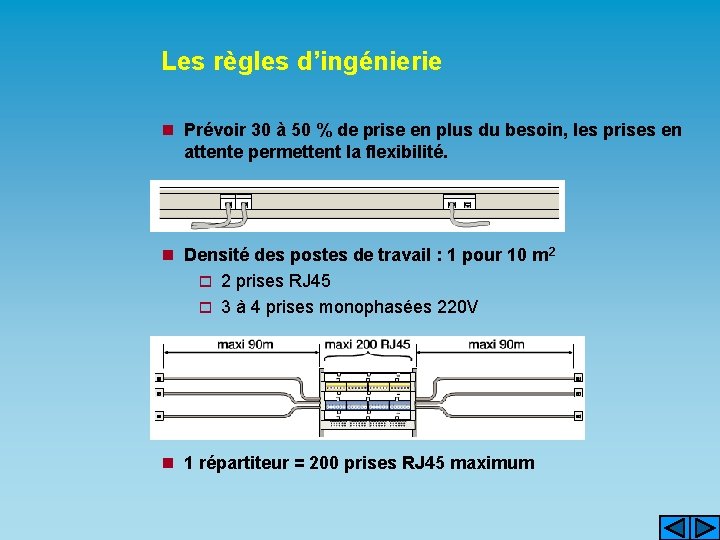

Les règles d’ingénierie n Prévoir 30 à 50 % de prise en plus du besoin, les prises en attente permettent la flexibilité. n Densité des postes de travail : 1 pour 10 m 2 o 2 prises RJ 45 o 3 à 4 prises monophasées 220 V n 1 répartiteur = 200 prises RJ 45 maximum

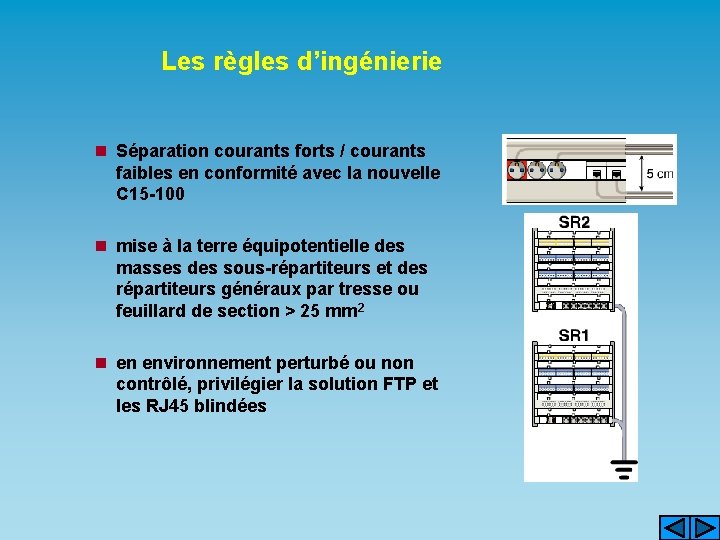

Les règles d’ingénierie n Séparation courants forts / courants faibles en conformité avec la nouvelle C 15 -100 n mise à la terre équipotentielle des masses des sous-répartiteurs et des répartiteurs généraux par tresse ou feuillard de section > 25 mm 2 n en environnement perturbé ou non contrôlé, privilégier la solution FTP et les RJ 45 blindées

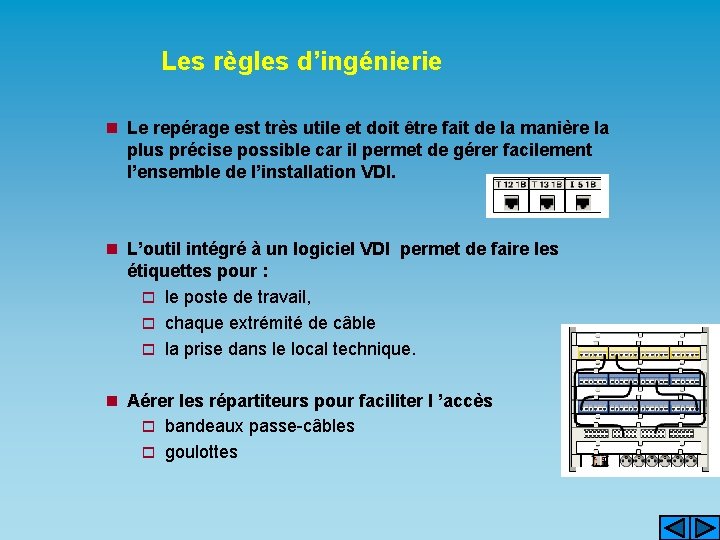

Les règles d’ingénierie n Le repérage est très utile et doit être fait de la manière la plus précise possible car il permet de gérer facilement l’ensemble de l’installation VDI. n L’outil intégré à un logiciel VDI permet de faire les étiquettes pour : o le poste de travail, o chaque extrémité de câble o la prise dans le local technique. n Aérer les répartiteurs pour faciliter l ’accès o bandeaux passe-câbles o goulottes

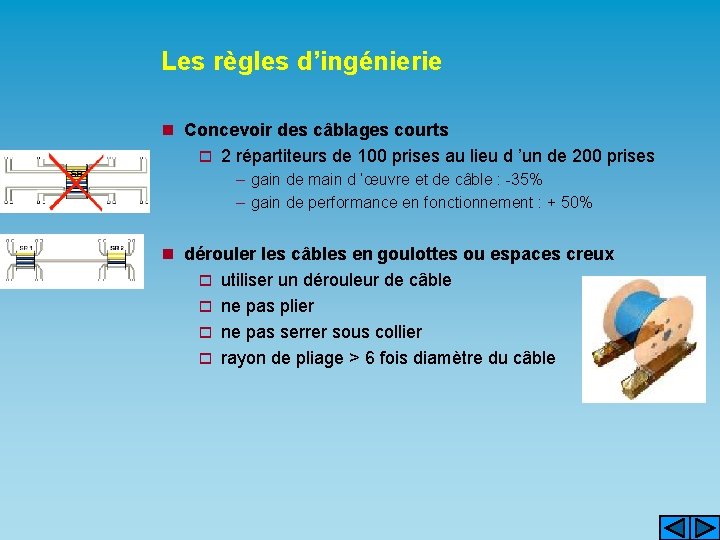

Les règles d’ingénierie n Concevoir des câblages courts o 2 répartiteurs de 100 prises au lieu d ’un de 200 prises – gain de main d ’œuvre et de câble : -35% – gain de performance en fonctionnement : + 50% n dérouler les câbles en goulottes ou espaces creux o utiliser un dérouleur de câble o ne pas plier o ne pas serrer sous collier o rayon de pliage > 6 fois diamètre du câble

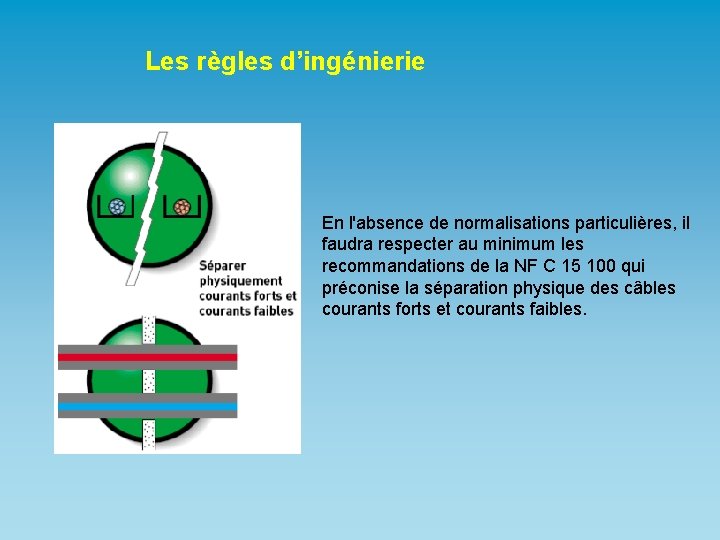

Les règles d’ingénierie En l'absence de normalisations particulières, il faudra respecter au minimum les recommandations de la NF C 15 100 qui préconise la séparation physique des câbles courants forts et courants faibles.

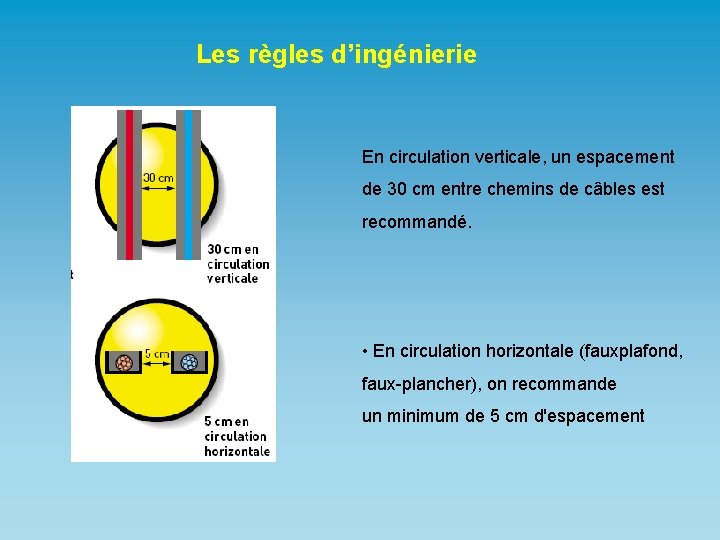

Les règles d’ingénierie En circulation verticale, un espacement de 30 cm entre chemins de câbles est recommandé. • En circulation horizontale (fauxplafond, faux-plancher), on recommande un minimum de 5 cm d'espacement

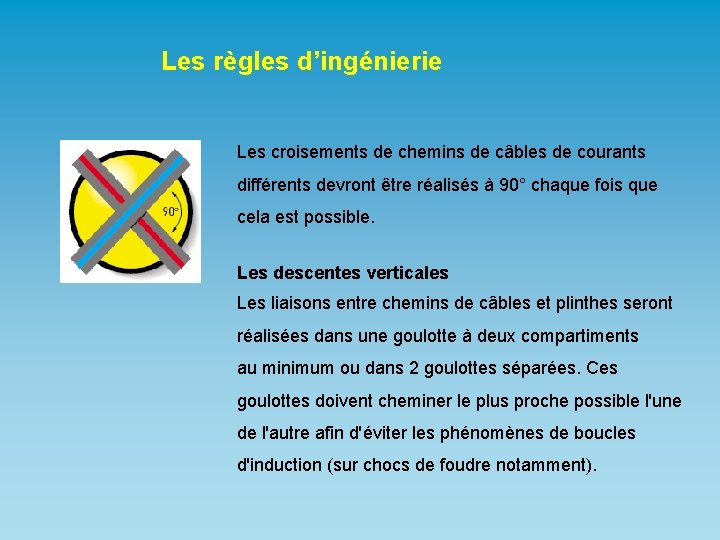

Les règles d’ingénierie Les croisements de chemins de câbles de courants différents devront être réalisés à 90° chaque fois que cela est possible. Les descentes verticales Les liaisons entre chemins de câbles et plinthes seront réalisées dans une goulotte à deux compartiments au minimum ou dans 2 goulottes séparées. Ces goulottes doivent cheminer le plus proche possible l'une de l'autre afin d'éviter les phénomènes de boucles d'induction (sur chocs de foudre notamment).

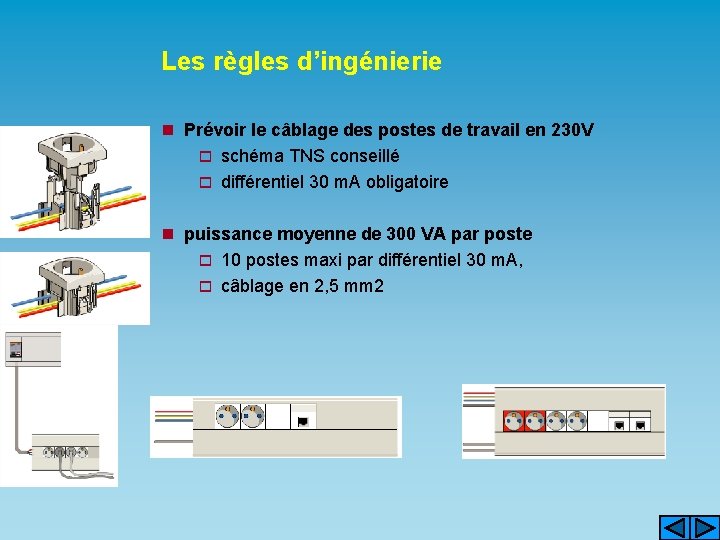

Les règles d’ingénierie n Prévoir le câblage des postes de travail en 230 V o schéma TNS conseillé o différentiel 30 m. A obligatoire n puissance moyenne de 300 VA par poste o 10 postes maxi par différentiel 30 m. A, o câblage en 2, 5 mm 2

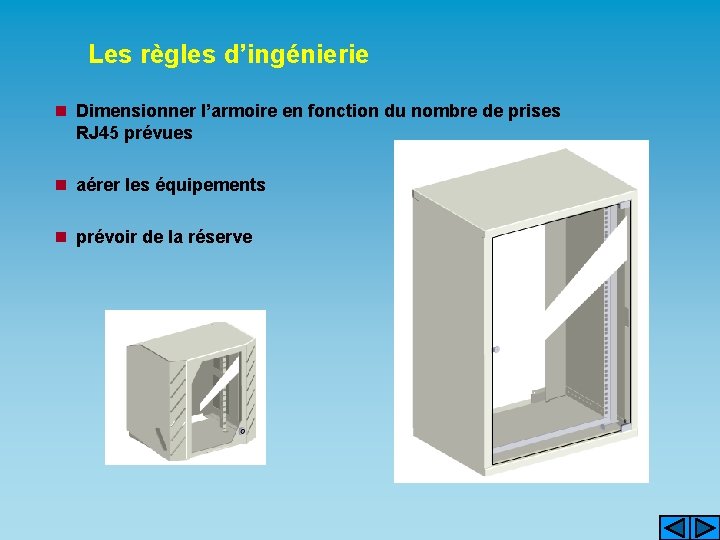

Les règles d’ingénierie n Dimensionner l’armoire en fonction du nombre de prises RJ 45 prévues n aérer les équipements n prévoir de la réserve

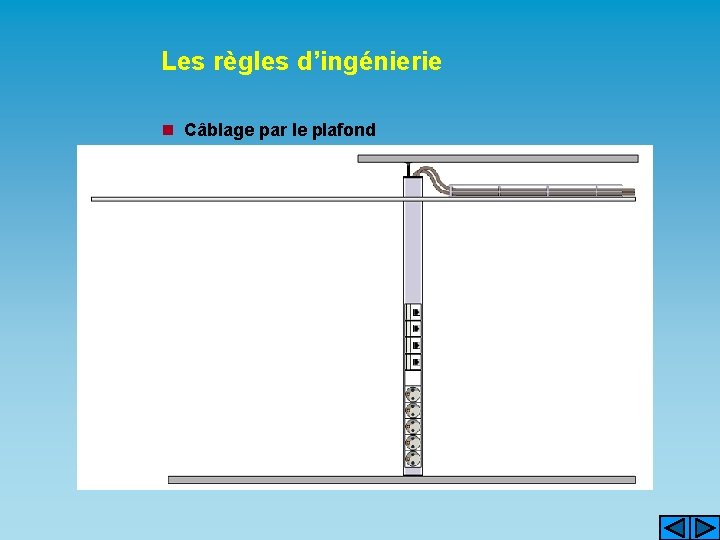

Les règles d’ingénierie n Câblage par le plafond

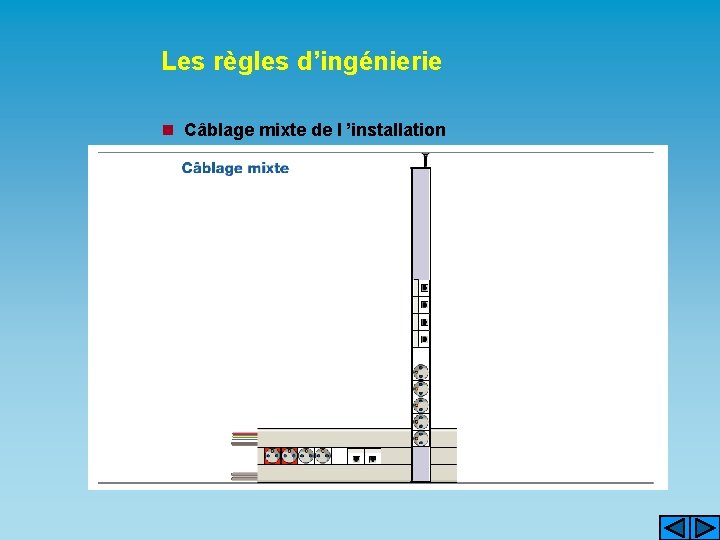

Les règles d’ingénierie n Câblage mixte de l ’installation

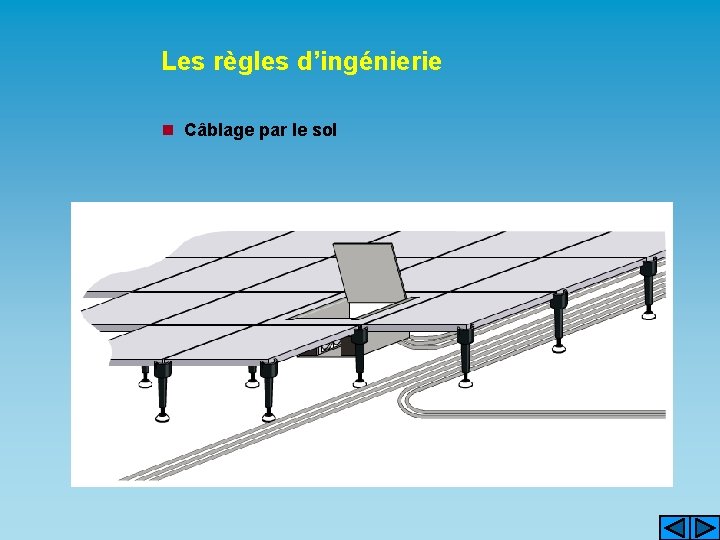

Les règles d’ingénierie n Câblage par le sol

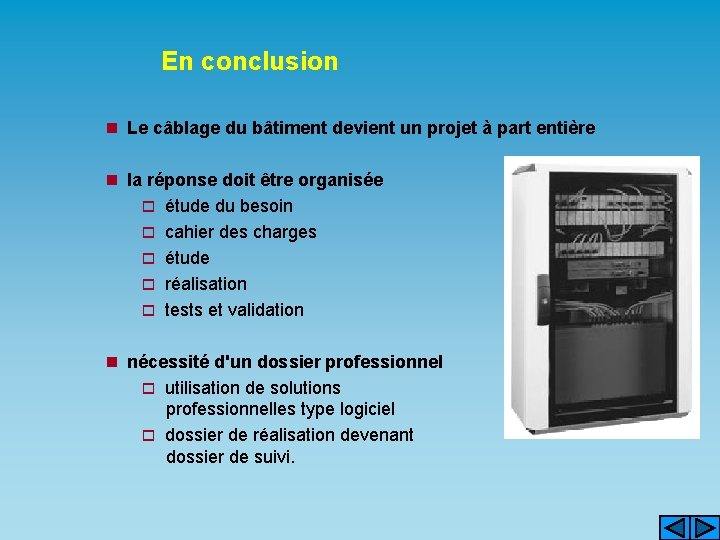

En conclusion n Le câblage du bâtiment devient un projet à part entière n la réponse doit être organisée o étude du besoin o cahier des charges o étude o réalisation o tests et validation n nécessité d'un dossier professionnel o utilisation de solutions professionnelles type logiciel o dossier de réalisation devenant dossier de suivi.
