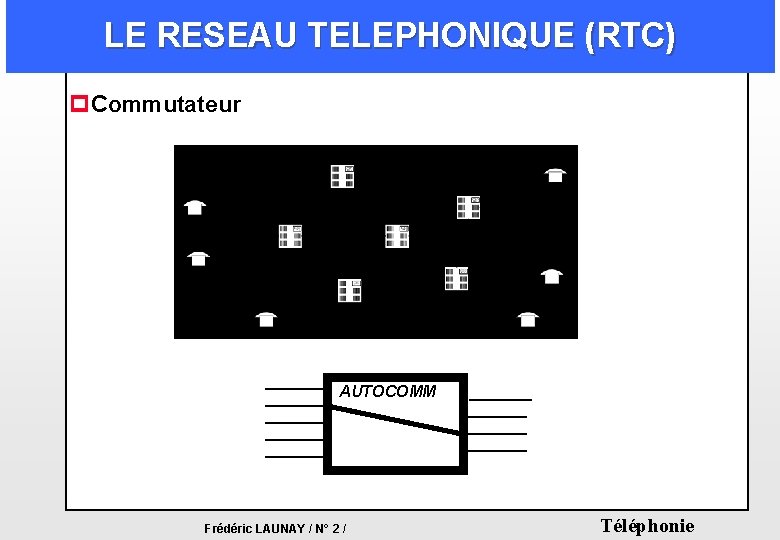

LE RESEAU TELEPHONIQUE (RTC) p Commutateur AUTOCOMM Frédéric LAUNAY / N° 2 / Téléphonie

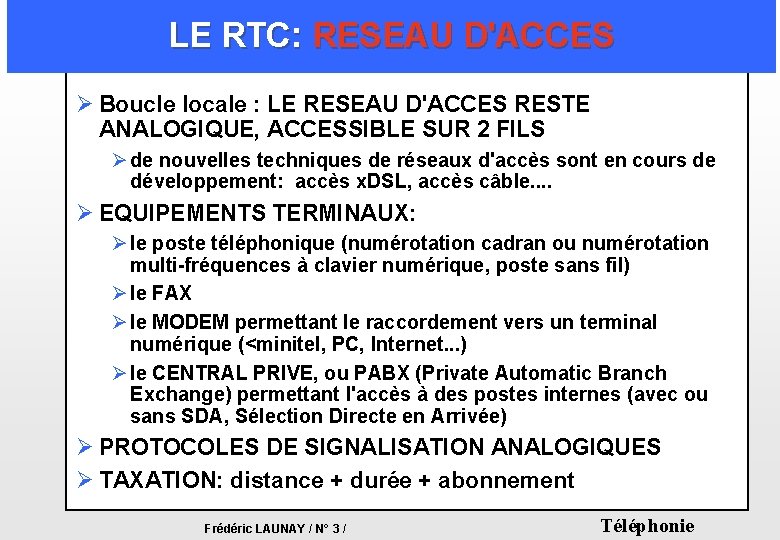

LE RTC: RESEAU D'ACCES Ø Boucle locale : LE RESEAU D'ACCES RESTE ANALOGIQUE, ACCESSIBLE SUR 2 FILS Ø de nouvelles techniques de réseaux d'accès sont en cours de développement: accès x. DSL, accès câble. . Ø EQUIPEMENTS TERMINAUX: Ø le poste téléphonique (numérotation cadran ou numérotation multi-fréquences à clavier numérique, poste sans fil) Ø le FAX Ø le MODEM permettant le raccordement vers un terminal numérique (<minitel, PC, Internet. . . ) Ø le CENTRAL PRIVE, ou PABX (Private Automatic Branch Exchange) permettant l'accès à des postes internes (avec ou sans SDA, Sélection Directe en Arrivée) Ø PROTOCOLES DE SIGNALISATION ANALOGIQUES Ø TAXATION: distance + durée + abonnement Frédéric LAUNAY / N° 3 / Téléphonie

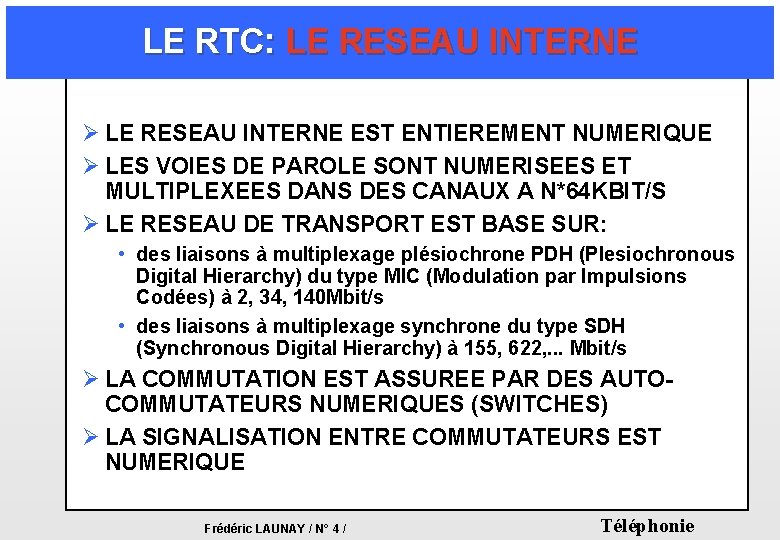

LE RTC: LE RESEAU INTERNE Ø LE RESEAU INTERNE EST ENTIEREMENT NUMERIQUE Ø LES VOIES DE PAROLE SONT NUMERISEES ET MULTIPLEXEES DANS DES CANAUX A N*64 KBIT/S Ø LE RESEAU DE TRANSPORT EST BASE SUR: • des liaisons à multiplexage plésiochrone PDH (Plesiochronous Digital Hierarchy) du type MIC (Modulation par Impulsions Codées) à 2, 34, 140 Mbit/s • des liaisons à multiplexage synchrone du type SDH (Synchronous Digital Hierarchy) à 155, 622, . . . Mbit/s Ø LA COMMUTATION EST ASSUREE PAR DES AUTOCOMMUTATEURS NUMERIQUES (SWITCHES) Ø LA SIGNALISATION ENTRE COMMUTATEURS EST NUMERIQUE Frédéric LAUNAY / N° 4 / Téléphonie

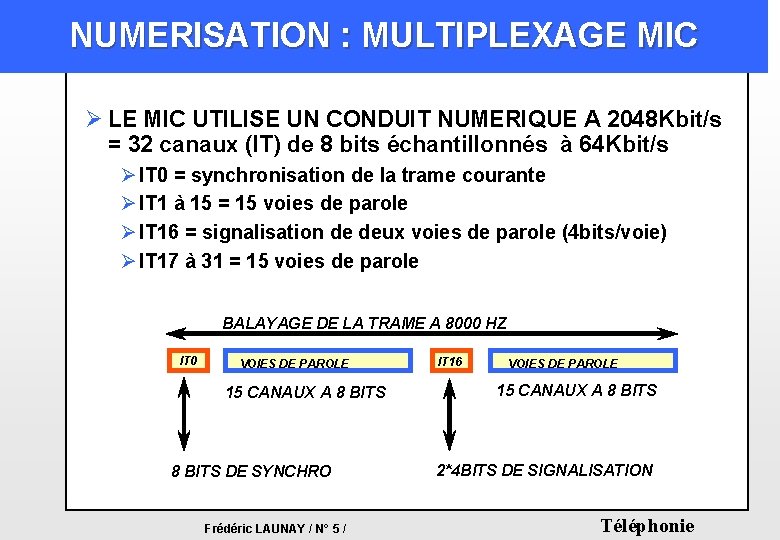

NUMERISATION : MULTIPLEXAGE MIC Ø LE MIC UTILISE UN CONDUIT NUMERIQUE A 2048 Kbit/s = 32 canaux (IT) de 8 bits échantillonnés à 64 Kbit/s Ø IT 0 = synchronisation de la trame courante Ø IT 1 à 15 = 15 voies de parole Ø IT 16 = signalisation de deux voies de parole (4 bits/voie) Ø IT 17 à 31 = 15 voies de parole BALAYAGE DE LA TRAME A 8000 HZ IT 0 VOIES DE PAROLE 15 CANAUX A 8 BITS DE SYNCHRO Frédéric LAUNAY / N° 5 / IT 16 VOIES DE PAROLE 15 CANAUX A 8 BITS 2*4 BITS DE SIGNALISATION Téléphonie

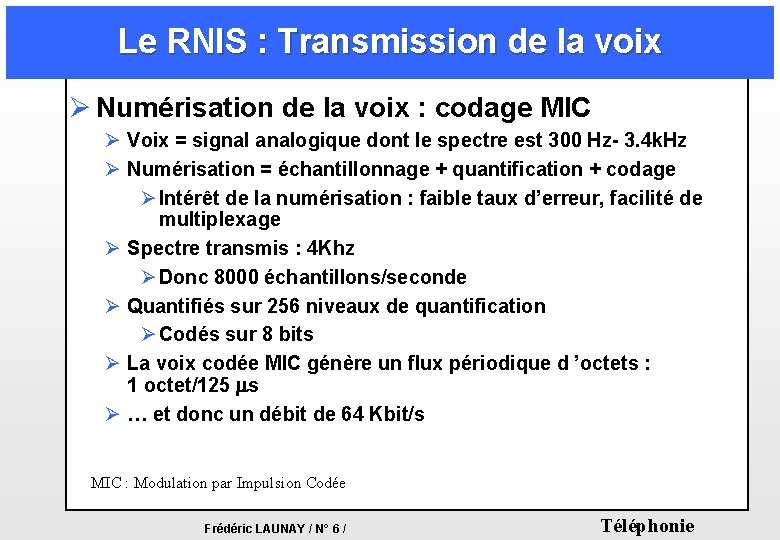

Le RNIS : Transmission de la voix Ø Numérisation de la voix : codage MIC Ø Voix = signal analogique dont le spectre est 300 Hz- 3. 4 k. Hz Ø Numérisation = échantillonnage + quantification + codage Ø Intérêt de la numérisation : faible taux d’erreur, facilité de multiplexage Ø Spectre transmis : 4 Khz Ø Donc 8000 échantillons/seconde Ø Quantifiés sur 256 niveaux de quantification Ø Codés sur 8 bits Ø La voix codée MIC génère un flux périodique d ’octets : 1 octet/125 s Ø … et donc un débit de 64 Kbit/s MIC : Modulation par Impulsion Codée Frédéric LAUNAY / N° 6 / Téléphonie

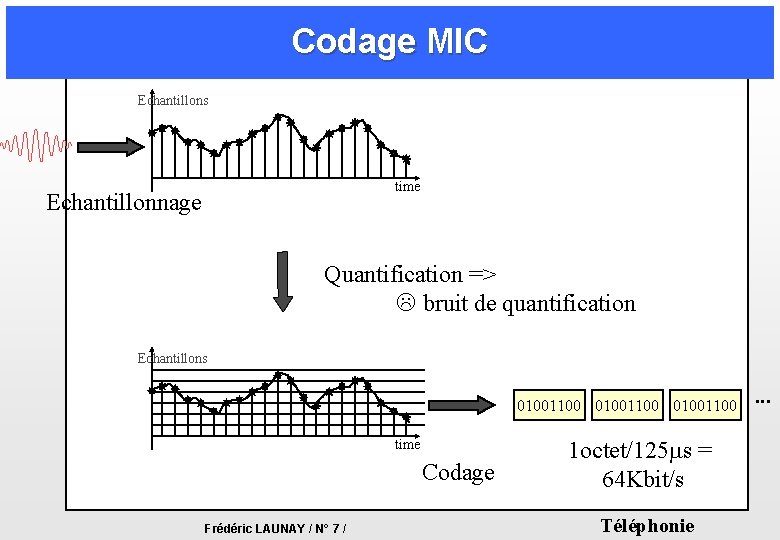

Codage MIC Echantillons time Echantillonnage Quantification => bruit de quantification Echantillons 01001100 time Codage Frédéric LAUNAY / N° 7 / 1 octet/125 s = 64 Kbit/s Téléphonie . . .

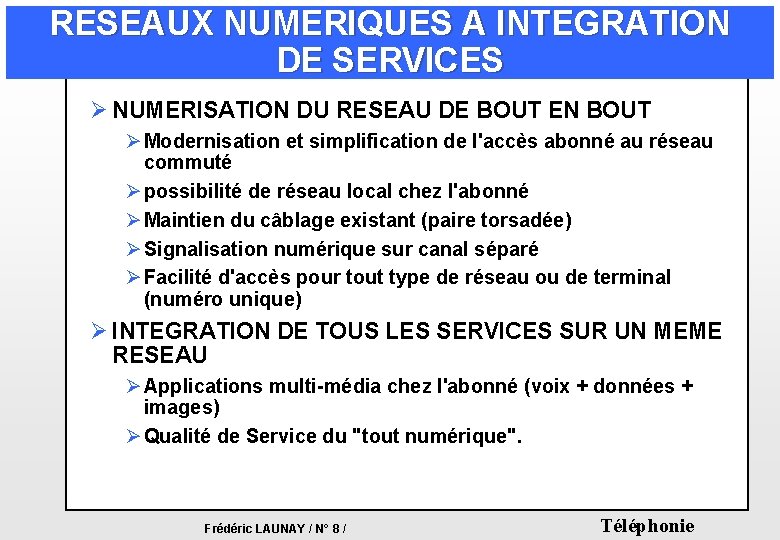

RESEAUX NUMERIQUES A INTEGRATION DE SERVICES Ø NUMERISATION DU RESEAU DE BOUT EN BOUT Ø Modernisation et simplification de l'accès abonné au réseau commuté Ø possibilité de réseau local chez l'abonné Ø Maintien du câblage existant (paire torsadée) Ø Signalisation numérique sur canal séparé Ø Facilité d'accès pour tout type de réseau ou de terminal (numéro unique) Ø INTEGRATION DE TOUS LES SERVICES SUR UN MEME RESEAU Ø Applications multi-média chez l'abonné (voix + données + images) Ø Qualité de Service du "tout numérique". Frédéric LAUNAY / N° 8 / Téléphonie

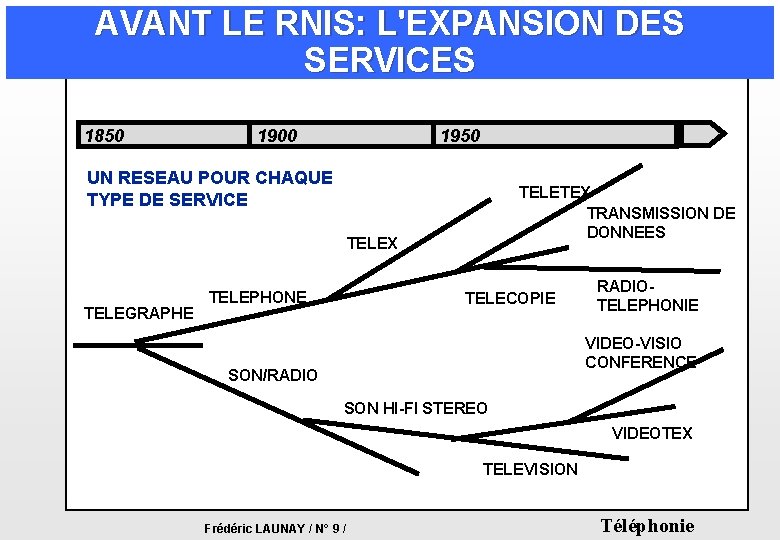

AVANT LE RNIS: L'EXPANSION DES SERVICES 1850 1900 1950 UN RESEAU POUR CHAQUE TYPE DE SERVICE TELETEX TRANSMISSION DE DONNEES TELEX TELEGRAPHE TELEPHONE TELECOPIE RADIOTELEPHONIE VIDEO-VISIO CONFERENCE SON/RADIO SON HI-FI STEREO VIDEOTEX TELEVISION Frédéric LAUNAY / N° 9 / Téléphonie

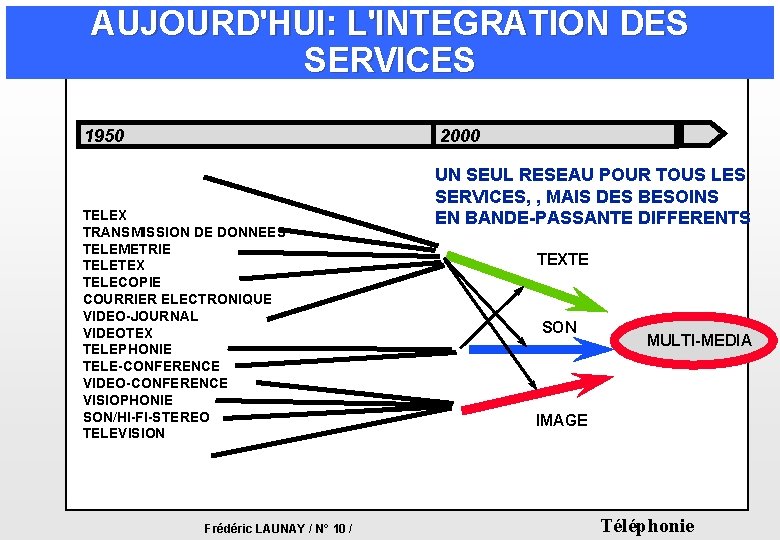

AUJOURD'HUI: L'INTEGRATION DES SERVICES 1950 2000 TELEX TRANSMISSION DE DONNEES TELEMETRIE TELETEX TELECOPIE COURRIER ELECTRONIQUE VIDEO-JOURNAL VIDEOTEX TELEPHONIE TELE-CONFERENCE VIDEO-CONFERENCE VISIOPHONIE SON/HI-FI-STEREO TELEVISION Frédéric LAUNAY / N° 10 / UN SEUL RESEAU POUR TOUS LES SERVICES, , MAIS DES BESOINS EN BANDE-PASSANTE DIFFERENTS TEXTE SON MULTI-MEDIA IMAGE Téléphonie

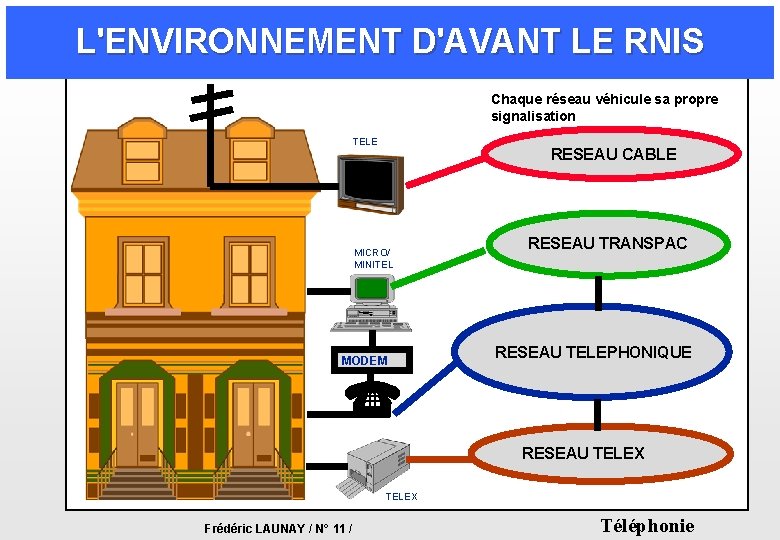

L'ENVIRONNEMENT D'AVANT LE RNIS Chaque réseau véhicule sa propre signalisation TELE RESEAU CABLE MICRO/ MINITEL MODEM RESEAU TRANSPAC RESEAU TELEPHONIQUE RESEAU TELEX Frédéric LAUNAY / N° 11 / Téléphonie

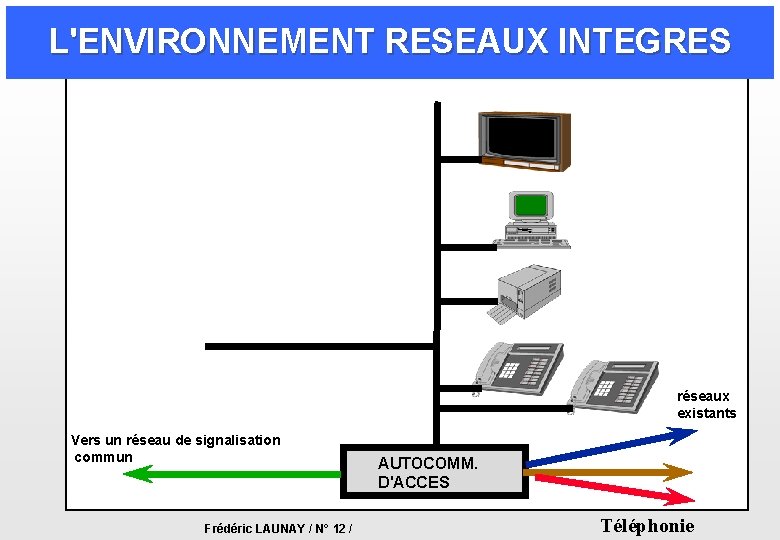

L'ENVIRONNEMENT RESEAUX INTEGRES réseaux existants Vers un réseau de signalisation commun Frédéric LAUNAY / N° 12 / AUTOCOMM. D'ACCES Téléphonie

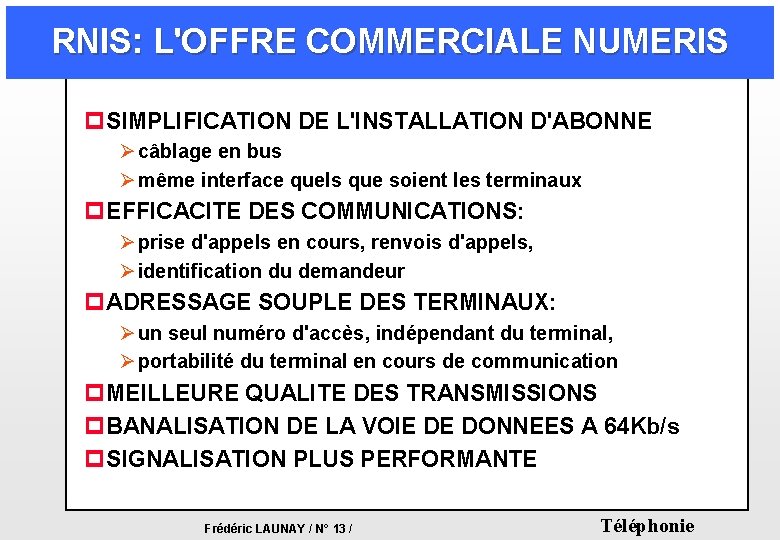

RNIS: L'OFFRE COMMERCIALE NUMERIS p SIMPLIFICATION DE L'INSTALLATION D'ABONNE Ø câblage en bus Ø même interface quels que soient les terminaux p EFFICACITE DES COMMUNICATIONS: Ø prise d'appels en cours, renvois d'appels, Ø identification du demandeur p ADRESSAGE SOUPLE DES TERMINAUX: Ø un seul numéro d'accès, indépendant du terminal, Ø portabilité du terminal en cours de communication p MEILLEURE QUALITE DES TRANSMISSIONS p BANALISATION DE LA VOIE DE DONNEES A 64 Kb/s p SIGNALISATION PLUS PERFORMANTE Frédéric LAUNAY / N° 13 / Téléphonie

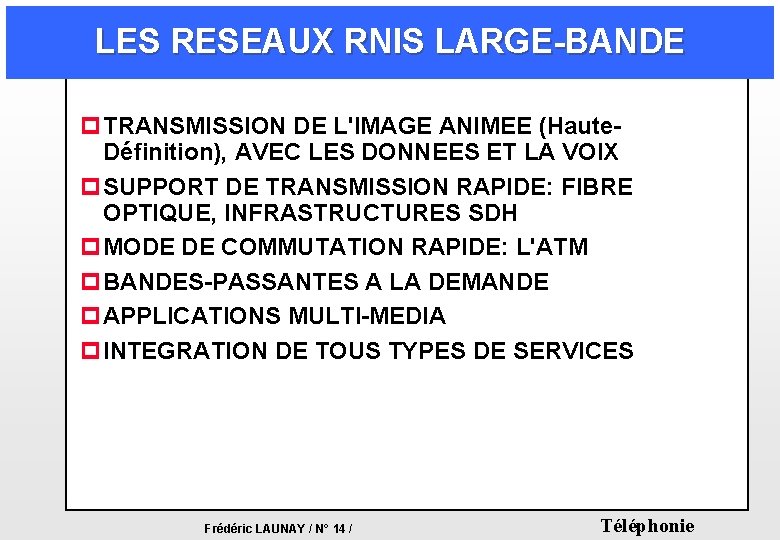

LES RESEAUX RNIS LARGE-BANDE p. TRANSMISSION DE L'IMAGE ANIMEE (Haute. Définition), AVEC LES DONNEES ET LA VOIX p. SUPPORT DE TRANSMISSION RAPIDE: FIBRE OPTIQUE, INFRASTRUCTURES SDH p. MODE DE COMMUTATION RAPIDE: L'ATM p. BANDES-PASSANTES A LA DEMANDE p. APPLICATIONS MULTI-MEDIA p. INTEGRATION DE TOUS TYPES DE SERVICES Frédéric LAUNAY / N° 14 / Téléphonie

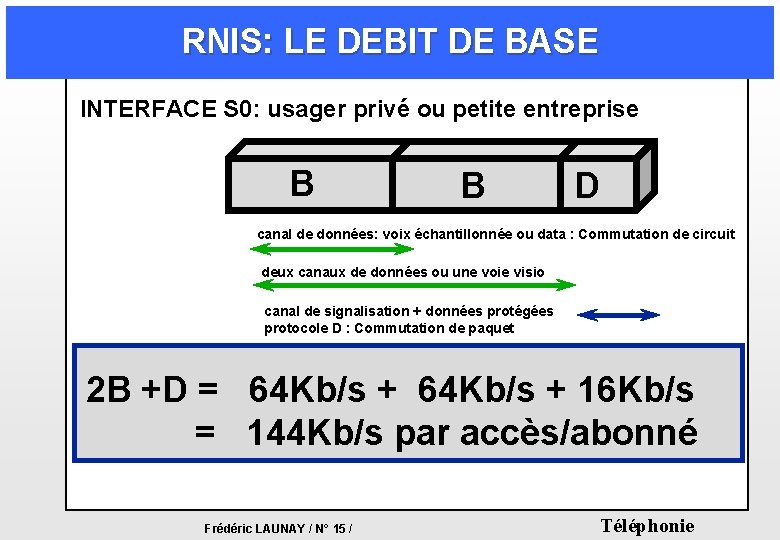

RNIS: LE DEBIT DE BASE INTERFACE S 0: usager privé ou petite entreprise B B D canal de données: voix échantillonnée ou data : Commutation de circuit deux canaux de données ou une voie visio canal de signalisation + données protégées protocole D : Commutation de paquet 2 B +D = 64 Kb/s + 16 Kb/s = 144 Kb/s par accès/abonné Frédéric LAUNAY / N° 15 / Téléphonie

RNIS: LE DEBIT PRIMAIRE INTERFACE S 2/T 2: usager professionnel 30 B synchro D 30 canaux de données, voies de parole ou voies visio canal de signalisation + données protégées protocole D 30 B +D = 30 * 64 Kb/s + 64 Kb/s = 1984 Kb/s par accès 2 Mb/s Frédéric LAUNAY / N° 16 / Téléphonie

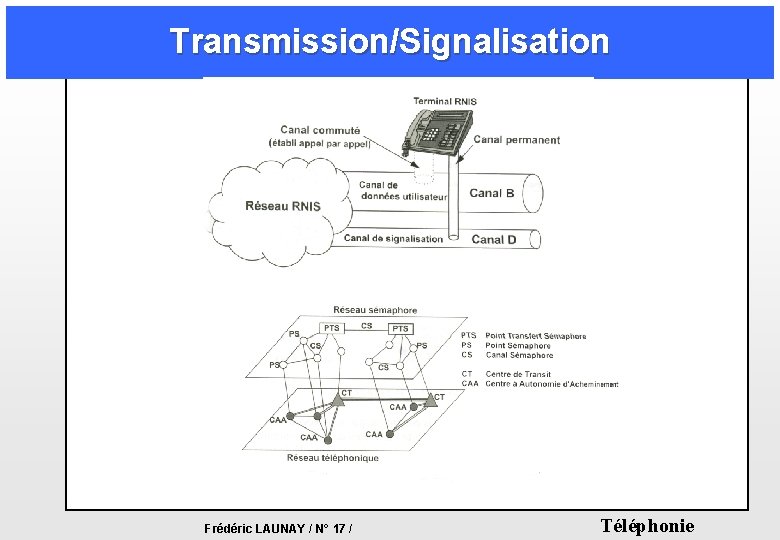

Transmission/Signalisation Frédéric LAUNAY / N° 17 / Téléphonie

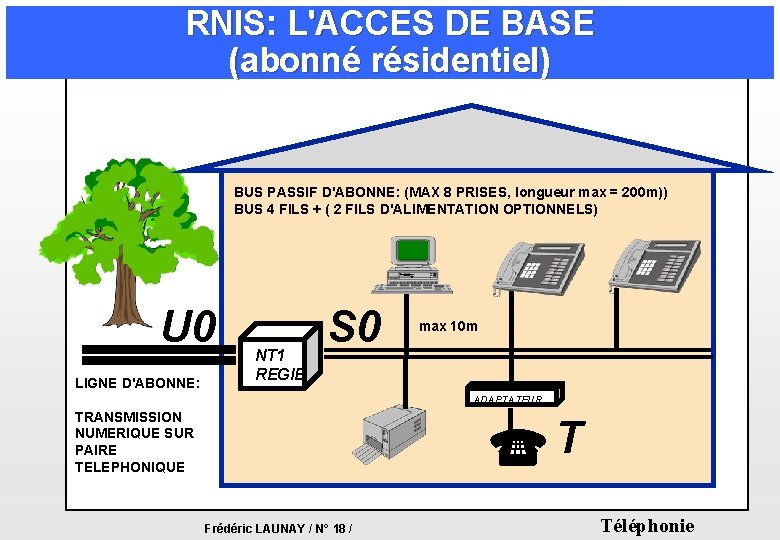

RNIS: L'ACCES DE BASE (abonné résidentiel) BUS PASSIF D'ABONNE: (MAX 8 PRISES, longueur max = 200 m)) BUS 4 FILS + ( 2 FILS D'ALIMENTATION OPTIONNELS) U 0 LIGNE D'ABONNE: NT 1 REGIE S 0 max 10 m ADAPTATEUR TRANSMISSION NUMERIQUE SUR PAIRE TELEPHONIQUE T Frédéric LAUNAY / N° 18 / Téléphonie

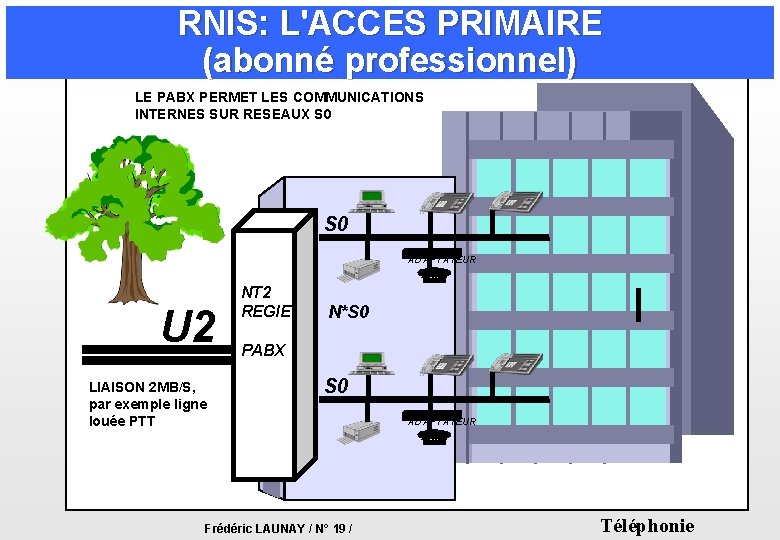

RNIS: L'ACCES PRIMAIRE (abonné professionnel) LE PABX PERMET LES COMMUNICATIONS INTERNES SUR RESEAUX S 0 ADAPTATEUR U 2 LIAISON 2 MB/S, par exemple ligne louée PTT NT 2 REGIE N*S 0 PABX S 0 Frédéric LAUNAY / N° 19 / ADAPTATEUR Téléphonie

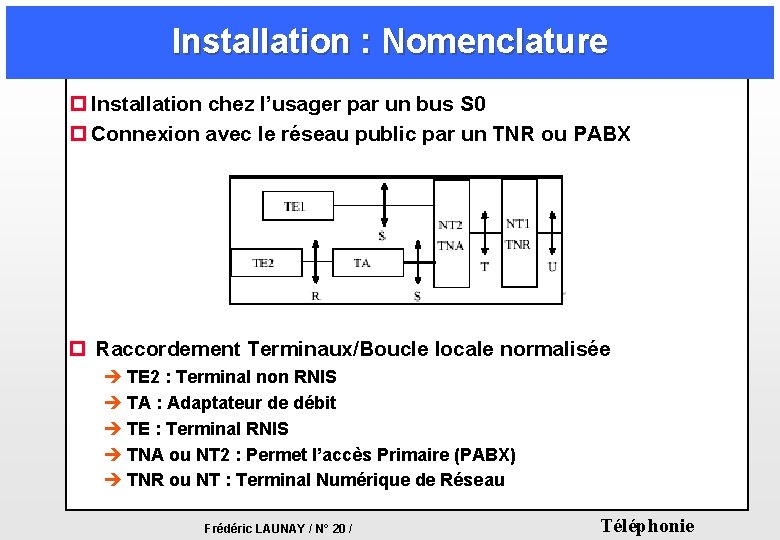

Installation : Nomenclature p Installation chez l’usager par un bus S 0 p Connexion avec le réseau public par un TNR ou PABX p Raccordement Terminaux/Boucle locale normalisée è TE 2 : Terminal non RNIS è TA : Adaptateur de débit è TE : Terminal RNIS è TNA ou NT 2 : Permet l’accès Primaire (PABX) è TNR ou NT : Terminal Numérique de Réseau Frédéric LAUNAY / N° 20 / Téléphonie

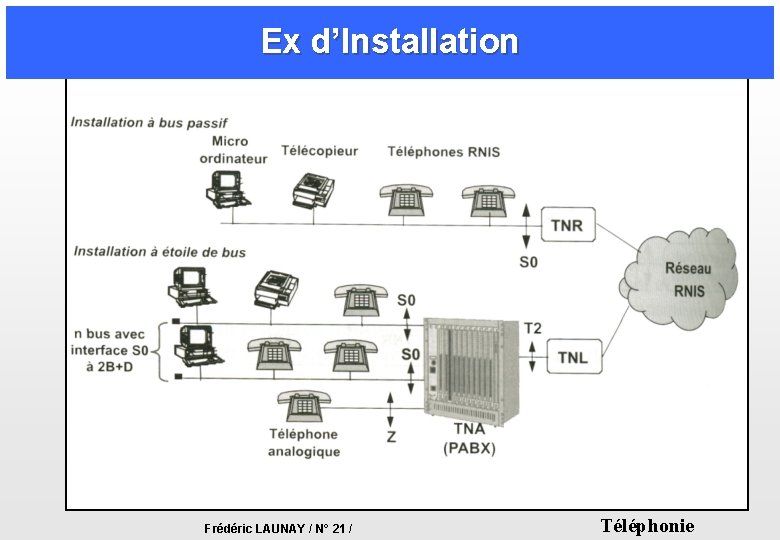

Ex d’Installation Frédéric LAUNAY / N° 21 / Téléphonie

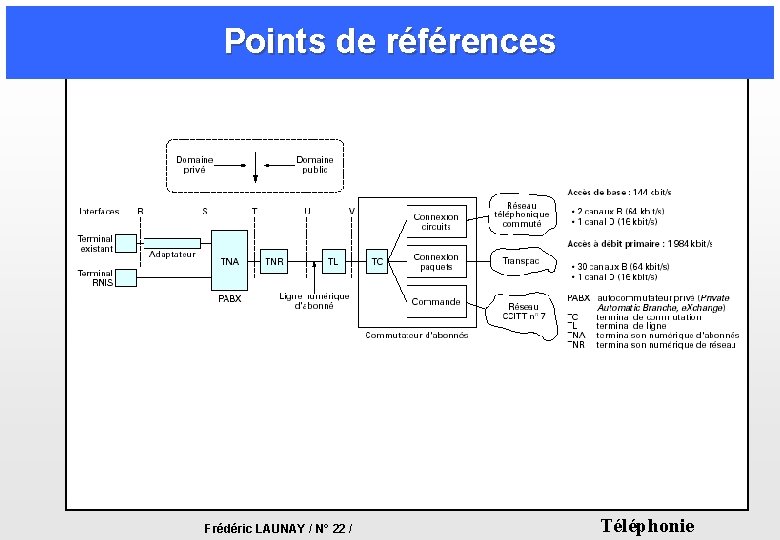

Points de références Frédéric LAUNAY / N° 22 / Téléphonie

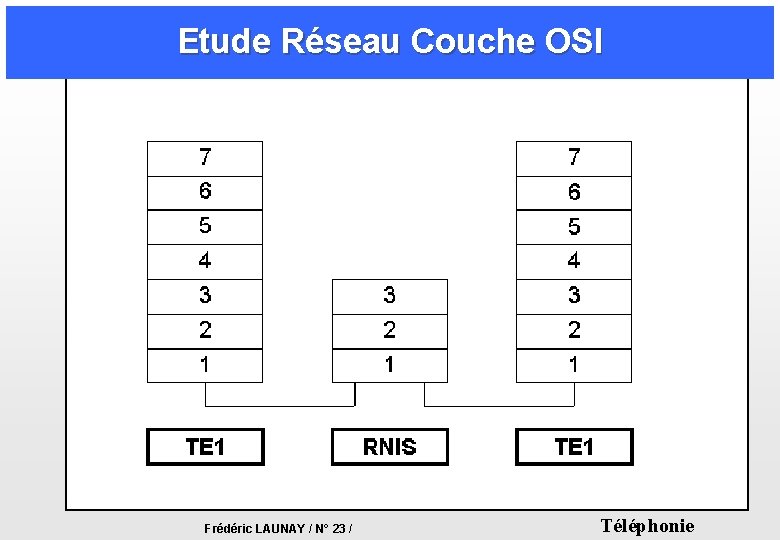

Etude Réseau Couche OSI Frédéric LAUNAY / N° 23 / Téléphonie

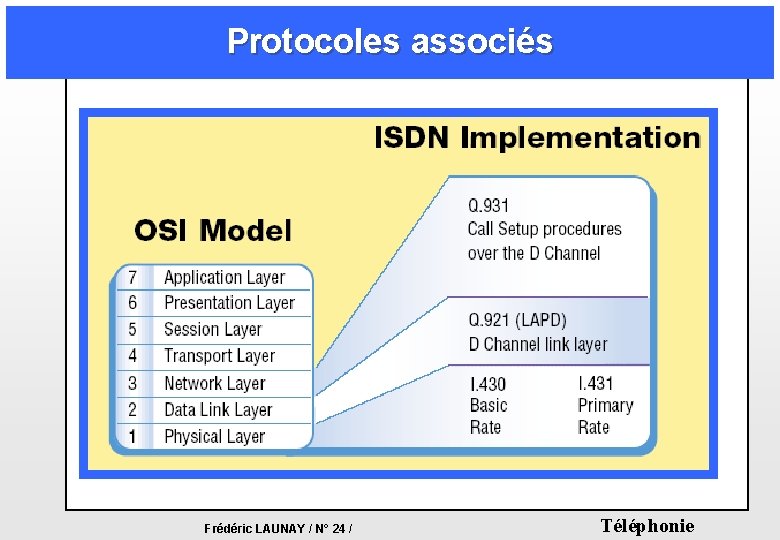

Protocoles associés Frédéric LAUNAY / N° 24 / Téléphonie

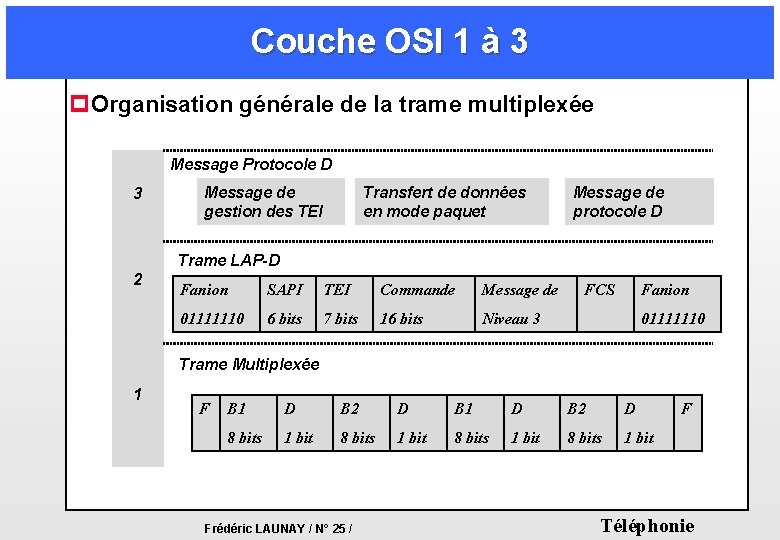

Couche OSI 1 à 3 p Organisation générale de la trame multiplexée Message Protocole D 3 Message de gestion des TEI Transfert de données en mode paquet Message de protocole D Trame LAP-D 2 Fanion SAPI TEI Commande Message de 01111110 6 bits 7 bits 16 bits Niveau 3 FCS Fanion 01111110 Trame Multiplexée 1 F B 1 D B 2 D 8 bits 1 bit Frédéric LAUNAY / N° 25 / F Téléphonie

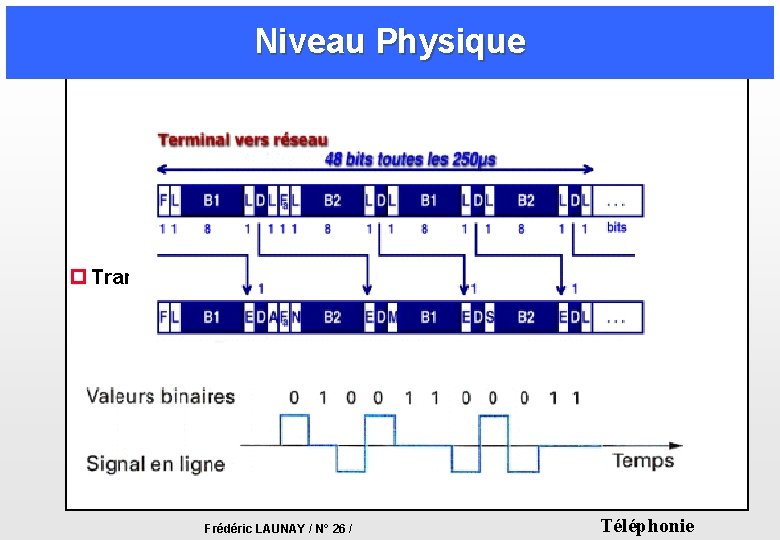

Niveau Physique p Trame et niveaux signaux électriques Frédéric LAUNAY / N° 26 / Téléphonie

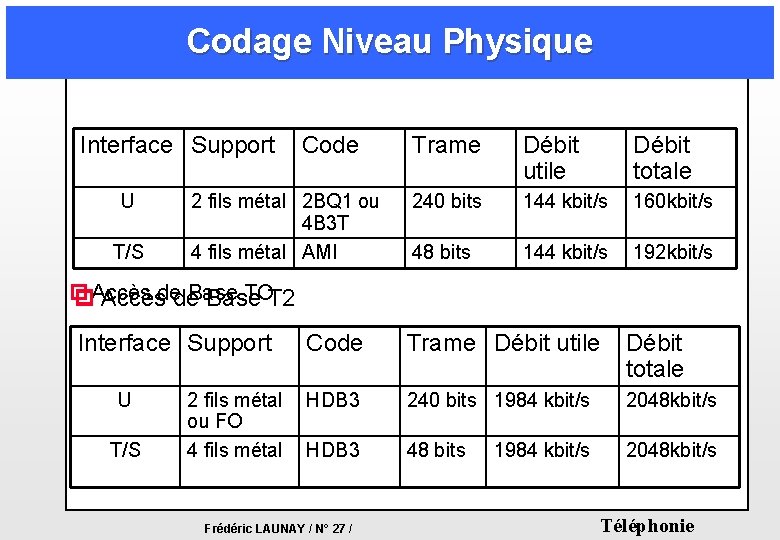

Codage Niveau Physique Interface Support U T/S Code 2 fils métal 2 BQ 1 ou 4 B 3 T 4 fils métal AMI Trame Débit utile Débit totale 240 bits 144 kbit/s 160 kbit/s 48 bits 144 kbit/s 192 kbit/s p Base TOT 2 p. Accèsdede Base Interface Support U T/S 2 fils métal ou FO 4 fils métal Code Trame Débit utile Débit totale HDB 3 240 bits 1984 kbit/s 2048 kbit/s HDB 3 48 bits 2048 kbit/s Frédéric LAUNAY / N° 27 / 1984 kbit/s Téléphonie

Niveau Physique : Canal D Le canal B est toujours dédié à un terminal alors que le canal D est partagé entre tous les terminaux connectés sur le bus S 0 p Canal D : Accessible par tous les terminaux èProtocole de conflit CSMA-CR – - les terminaux TE peuvent surveiller le canal D dans le sens TE vers NT grâce au canal écho E (NT renvoie le contenu du bit D reçu dans le canal D). – - le bus réalise une fonction ET logique entre les bits émis. – - un TE inactif émet des 1. – - le canal D est exploité au niveau 2 selon le protocole HDLC (la trame est donc délimitée par les fanions ( « flags » ) HDLC et il y a insertion de 0 pour éviter de retrouver les symboles du drapeau dans le corps du message à transmettre. – - le 1 er zéro émis dans une trame est à polarité négative Frédéric LAUNAY / N° 28 / Téléphonie

L’interface Physique S/T Frédéric LAUNAY / N° 29 / Téléphonie

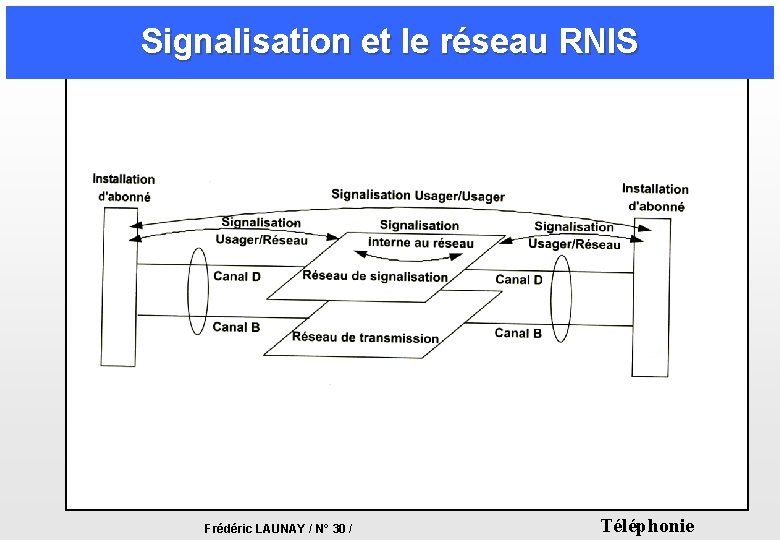

Signalisation et le réseau RNIS Frédéric LAUNAY / N° 30 / Téléphonie

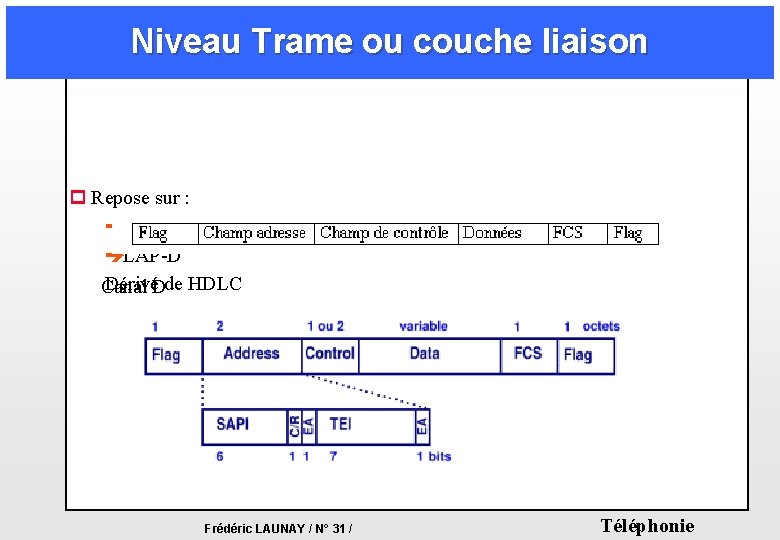

Niveau Trame ou couche liaison p Repose sur : èLAP-B èLAP-D Dérivé de HDLC Canal D Frédéric LAUNAY / N° 31 / Téléphonie

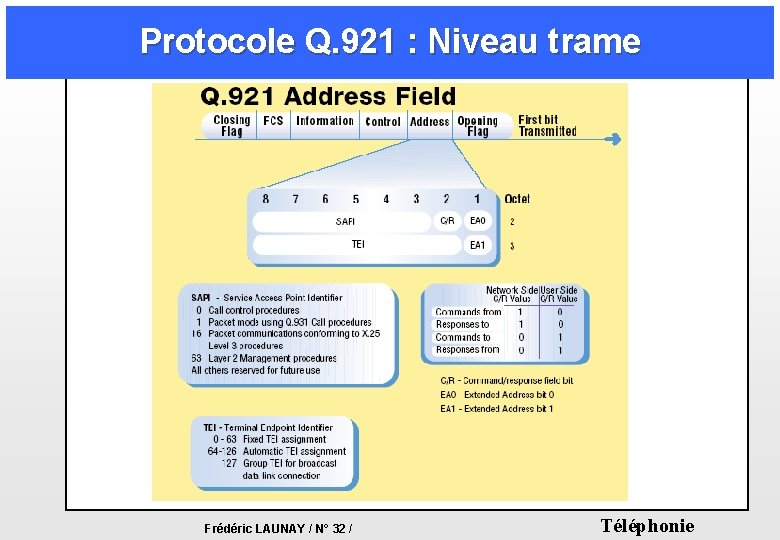

Protocole Q. 921 : Niveau trame Frédéric LAUNAY / N° 32 / Téléphonie

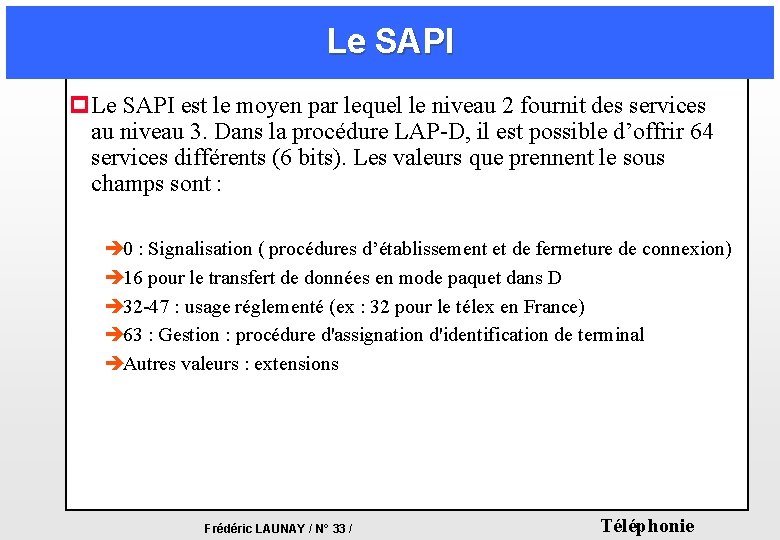

Le SAPI p. Le SAPI est le moyen par lequel le niveau 2 fournit des services au niveau 3. Dans la procédure LAP-D, il est possible d’offrir 64 services différents (6 bits). Les valeurs que prennent le sous champs sont : è 0 : Signalisation ( procédures d’établissement et de fermeture de connexion) è 16 pour le transfert de données en mode paquet dans D è 32 -47 : usage réglementé (ex : 32 pour le télex en France) è 63 : Gestion : procédure d'assignation d'identification de terminal èAutres valeurs : extensions Frédéric LAUNAY / N° 33 / Téléphonie

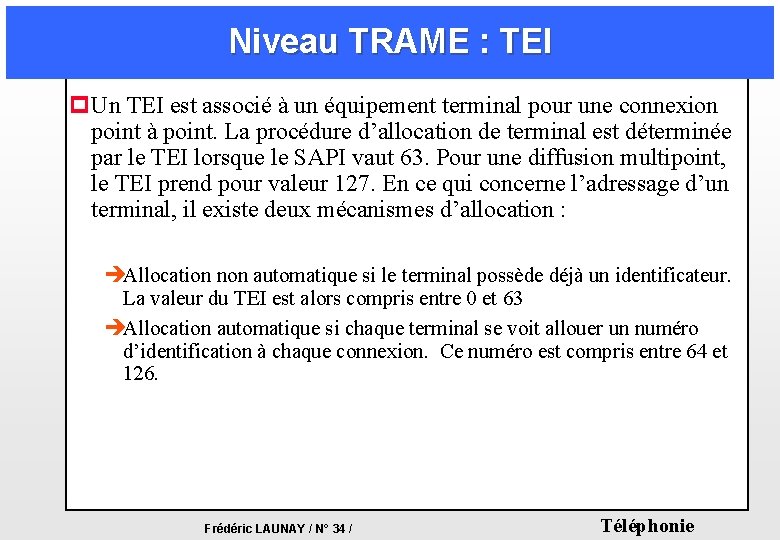

Niveau TRAME : TEI p. Un TEI est associé à un équipement terminal pour une connexion point à point. La procédure d’allocation de terminal est déterminée par le TEI lorsque le SAPI vaut 63. Pour une diffusion multipoint, le TEI prend pour valeur 127. En ce qui concerne l’adressage d’un terminal, il existe deux mécanismes d’allocation : èAllocation non automatique si le terminal possède déjà un identificateur. La valeur du TEI est alors compris entre 0 et 63 èAllocation automatique si chaque terminal se voit allouer un numéro d’identification à chaque connexion. Ce numéro est compris entre 64 et 126. Frédéric LAUNAY / N° 34 / Téléphonie

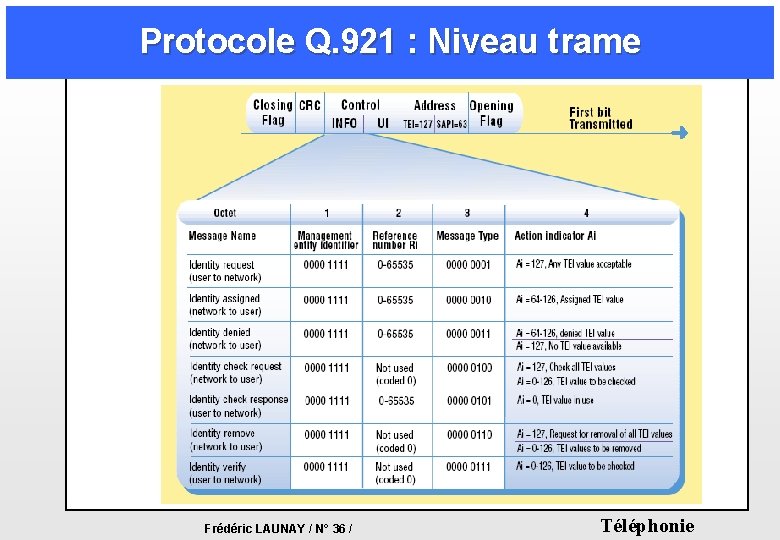

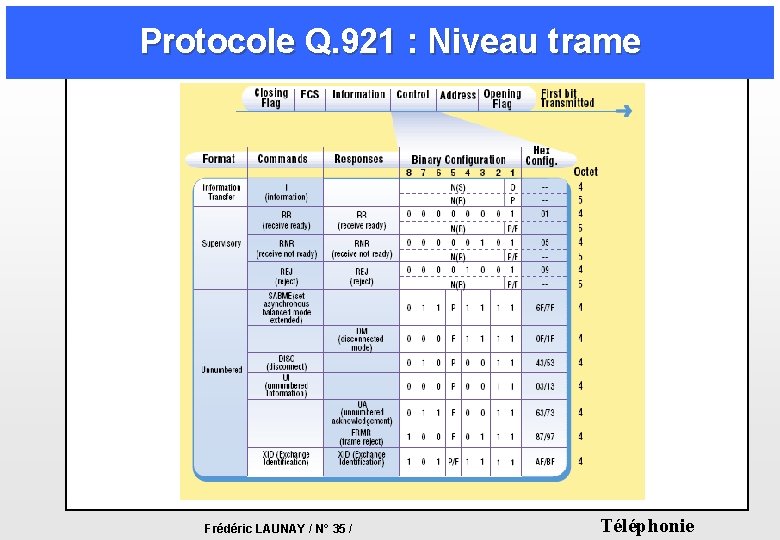

Protocole Q. 921 : Niveau trame Frédéric LAUNAY / N° 35 / Téléphonie

Protocole Q. 921 : Niveau trame Frédéric LAUNAY / N° 36 / Téléphonie

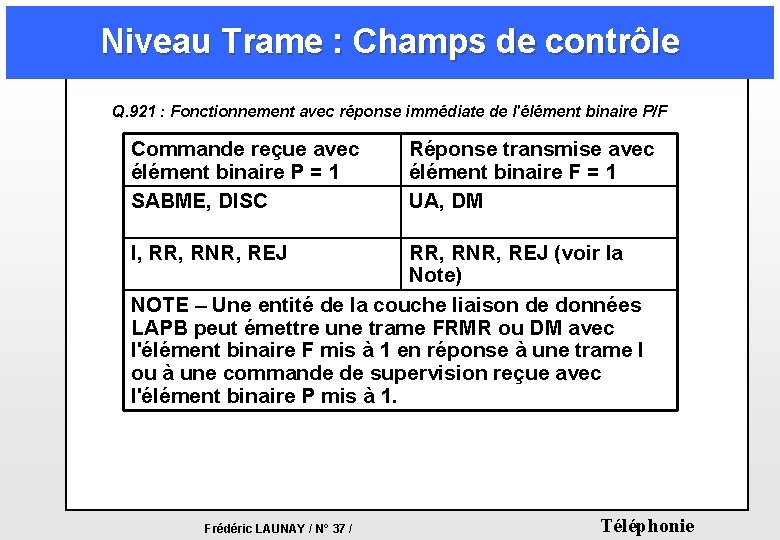

Niveau Trame : Champs de contrôle Q. 921 : Fonctionnement avec réponse immédiate de l'élément binaire P/F Commande reçue avec élément binaire P = 1 SABME, DISC Réponse transmise avec élément binaire F = 1 UA, DM I, RR, RNR, REJ (voir la Note) NOTE – Une entité de la couche liaison de données LAPB peut émettre une trame FRMR ou DM avec l'élément binaire F mis à 1 en réponse à une trame I ou à une commande de supervision reçue avec l'élément binaire P mis à 1. Frédéric LAUNAY / N° 37 / Téléphonie

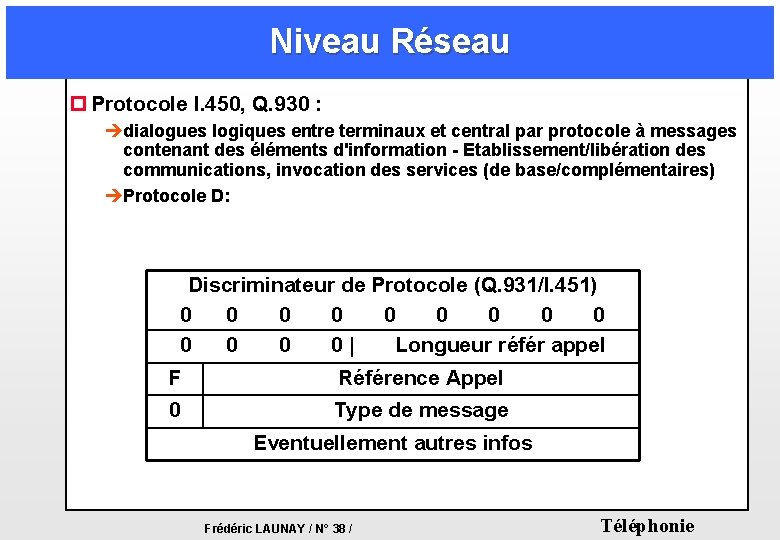

Niveau Réseau p Protocole I. 450, Q. 930 : èdialogues logiques entre terminaux et central par protocole à messages contenant des éléments d'information - Etablissement/libération des communications, invocation des services (de base/complémentaires) èProtocole D: Discriminateur de Protocole (Q. 931/I. 451) 0 0 0 0 0 0 0 | Longueur référ appel F Référence Appel 0 Type de message Eventuellement autres infos Frédéric LAUNAY / N° 38 / Téléphonie

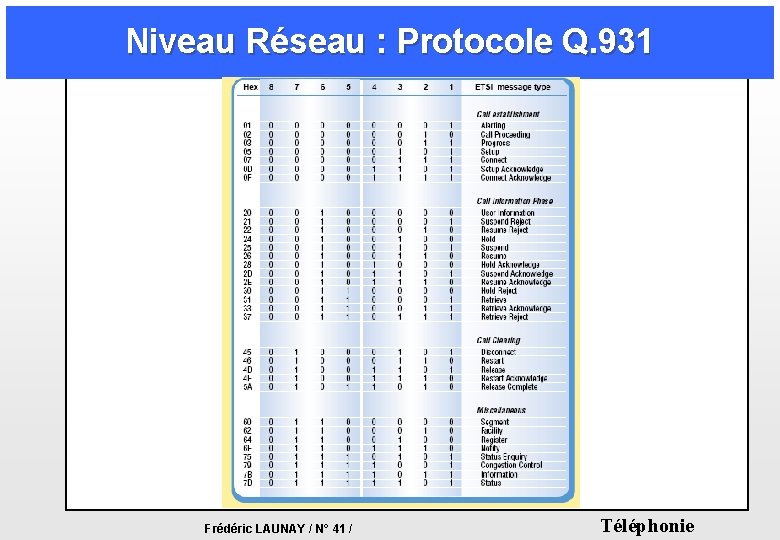

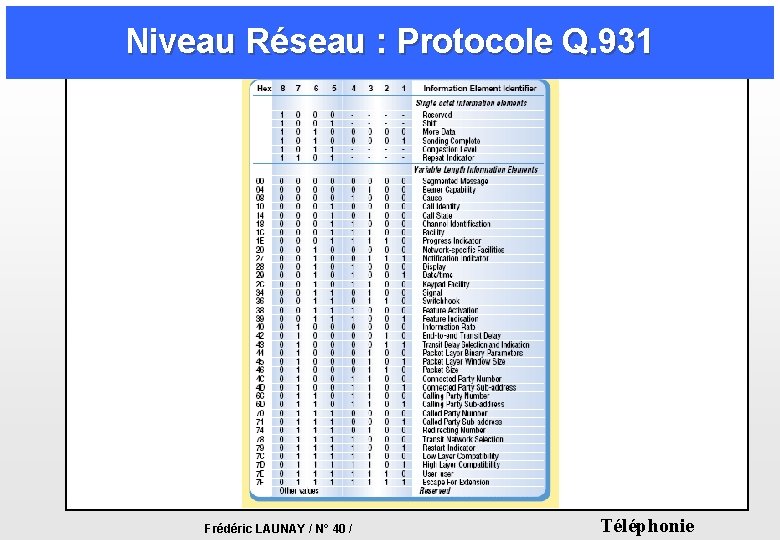

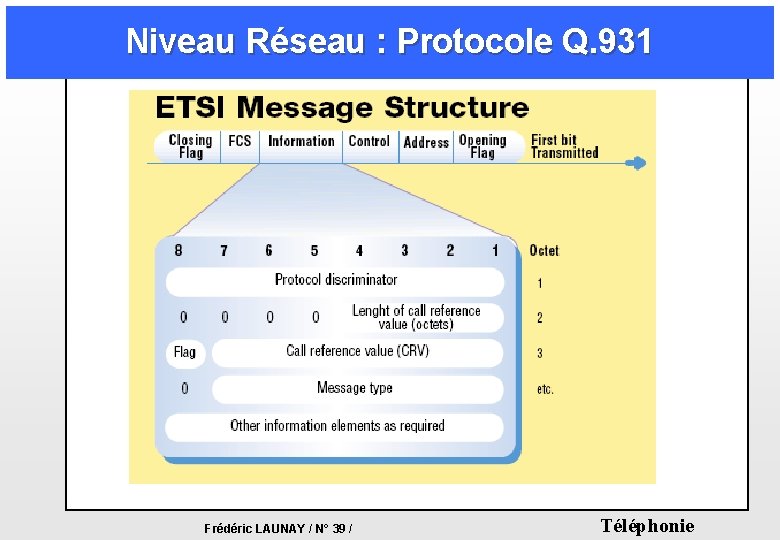

Niveau Réseau : Protocole Q. 931 Frédéric LAUNAY / N° 39 / Téléphonie

Niveau Réseau : Protocole Q. 931 Frédéric LAUNAY / N° 40 / Téléphonie

Niveau Réseau : Protocole Q. 931 Frédéric LAUNAY / N° 41 / Téléphonie

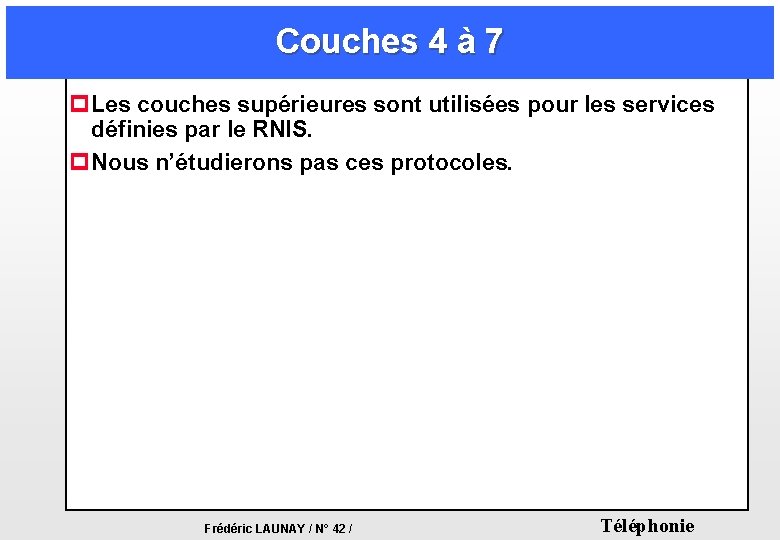

Couches 4 à 7 p Les couches supérieures sont utilisées pour les services définies par le RNIS. p Nous n’étudierons pas ces protocoles. Frédéric LAUNAY / N° 42 / Téléphonie

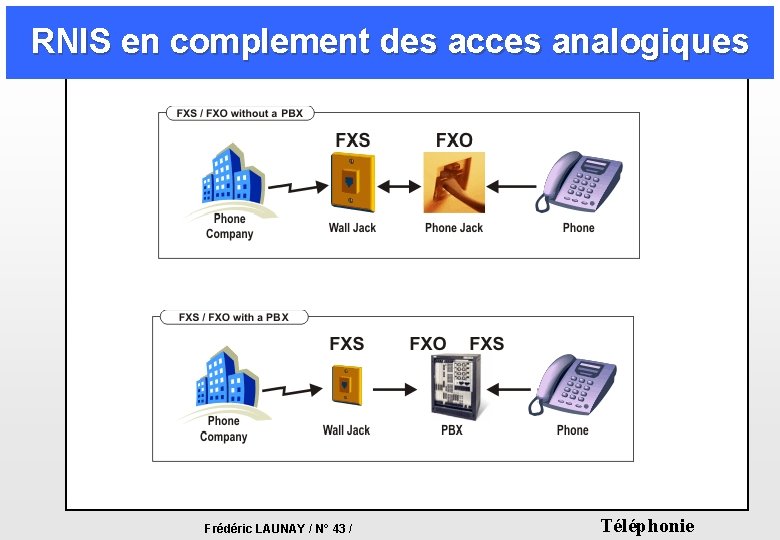

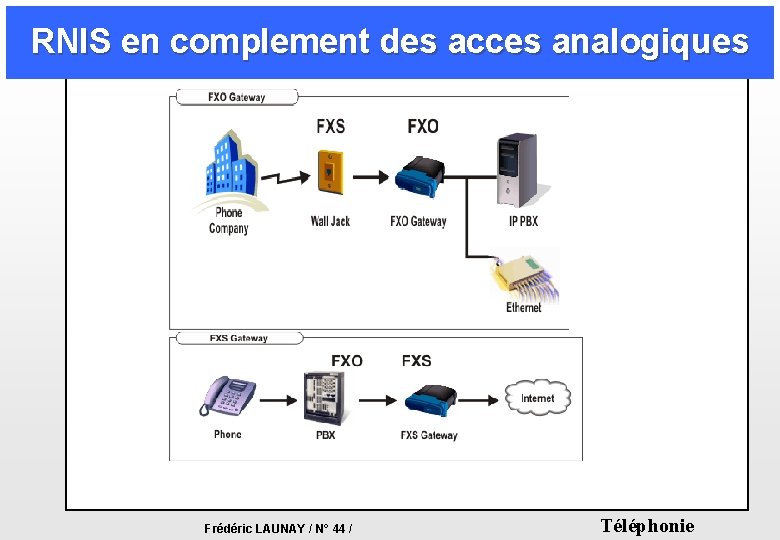

RNIS en complement des acces analogiques Frédéric LAUNAY / N° 43 / Téléphonie

RNIS en complement des acces analogiques Frédéric LAUNAY / N° 44 / Téléphonie

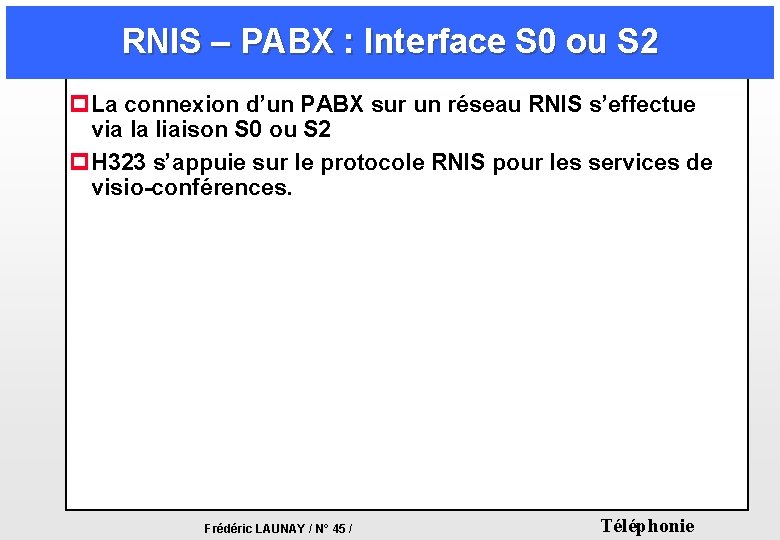

RNIS – PABX : Interface S 0 ou S 2 p La connexion d’un PABX sur un réseau RNIS s’effectue via la liaison S 0 ou S 2 p H 323 s’appuie sur le protocole RNIS pour les services de visio-conférences. Frédéric LAUNAY / N° 45 / Téléphonie
