La terminologie de la charpente
La terminologie de la charpente 1 La toiture 3 2 4 5
La terminologie de la charpente La toiture 5 1 6 12 2 9 3 10 4 8 7 11
La terminologie de la charpente La toiture 1 4 5 6 3 2
La terminologie de la charpente Charpente sur maçonnerie Les structures sont posées sur différents types de murs: Les murs de façade Les murs de refend Les murs pignons
La terminologie de la charpente Charpente sur maçonnerie
La terminologie de la charpente Charpente sur maçonnerie !! CLIC MOI !!
La terminologie de la charpente La pose des pannes
La terminologie de la charpente Repos des chevrons

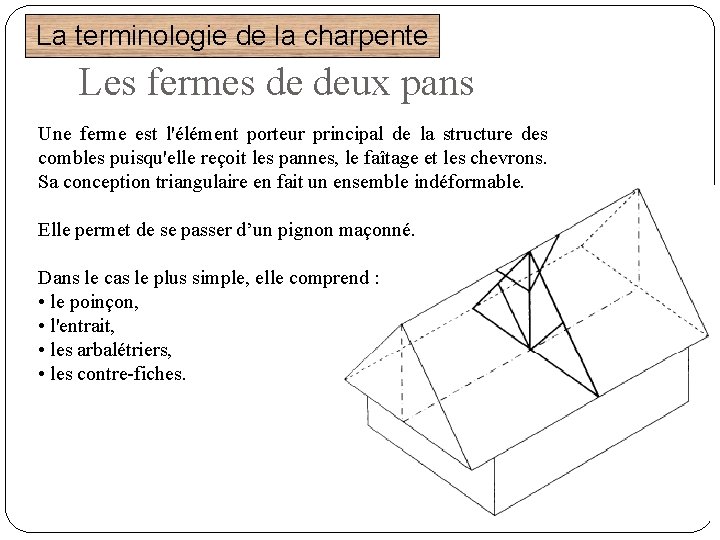

La terminologie de la charpente Les fermes de deux pans Une ferme est l'élément porteur principal de la structure des combles puisqu'elle reçoit les pannes, le faîtage et les chevrons. Sa conception triangulaire en fait un ensemble indéformable. Elle permet de se passer d’un pignon maçonné. Dans le cas le plus simple, elle comprend : • le poinçon, • l'entrait, • les arbalétriers, • les contre-fiches.
La terminologie de la charpente La ferme latine symétrique 2 4 5 3 1 !! CLIC MOI !!
La terminologie de la charpente Les assemblages Embrèvement et mortaise Cheville bois
La terminologie de la charpente La ferme sur blochets SUR DALLE SUR SOMMIER
La terminologie de la charpente La ferme triangulée Ce système de construction permet de franchir des portées plus importantes. Les éléments sont disposés de manière à supporter chaque panne intermédiaire, afin d'éviter les efforts de flexion sur les arbalétriers.
La terminologie de la charpente La triangulation Une barre est une pièce de bois ou de métal comprise entre deux nœuds. Un nœud est le croisement de deux ou plusieurs barres. Pour avoir un assemblage correct, il faut que les axes des barres soient concourants. On a alors un nœud canonique.
La terminologie de la charpente Comble en L (côté Arêtier) 1 Arêtier 2 4 3
La terminologie de la charpente Comble en L (côté Noue) !! CLIC MOI !! 4 3 2 1 Noue
La terminologie de la charpente Panne faitière 2 ou muralière 3 Chevron Les auvents Ce sont de petites constructions qui protègent les abords de bâtiments des intempéries. 1 Panne sablière On les rencontre surtout sur les maisons d'habitation. 7 CONSOLE 4 Entrait 5 Lien !! CLIC MOI !! 6 Potelet
La terminologie de la charpente Panne 2 faitiere 4 Chevron Les appentis 6 Contrefiche 3 Panne intermédiaire L'appentis est un comble à un seul versant composé d'une ou plusieurs demi-fermes sur poteaux. Arbalétrier 5 Panne 1 sablière Souvent, il est accolé à une façade de maison et repose sur des dés en béton. C'est le même principe que les fermes sur poteaux. Entraits 7 moisés !! CLIC MOI !! Jambe 8 de force Poteau 9 Dés de 10 béton
La terminologie de la charpente Les coyaux
La terminologie de la charpente Les fermettes ou charpente industrielle Ces fermes sont constituées de bois de petites dimensions (de 20 à 40 mm x 20 à 100 mm). Qualité du bois C 24 / Charpente traditionnelle C 18 à C 24 L’espacement de ces fermes correspond à celui des chevrons pour les charpentes traditionnelles (0, 45 à 0. 90 m). En effet, une fermette est moins résistante qu’une ferme classique, les charges reprisent par les fermettes sont réduites à celles apportées par un entre-axe de fermette. Contreventement, antiflambement, antideversement de la structure obligatoire.
La terminologie de la charpente Elles sont assemblées en coupe franche avec des connecteurs métalliques.
La terminologie de la charpente Les différentes sortes de fermettes pour combles perdus:
La terminologie de la charpente
La terminologie de la charpente Combles aménageables
La terminologie de la charpente Les différentes sortes de combles sont réalisables en charpente industrialisée:
La terminologie de la charpente Le contreventement d'une charpente, pourquoi? Les charpentes industrielles utilisent des fermettes qui ont très peu de rigidité transversale. Il est donc important, lorsque toutes les fermes sont placées en position, de rigidifier l'ensemble complètement pour empêcher les pièces de bois de se déformer par flambement et de contreventer l'ensemble des fermettes pour les solidariser. Flambement : c'est la tendance qu'a un matériau soumis à une force de compression longitudinale à fléchir, et donc à se déformer dans une direction perpendiculaire à la force appliquée.
La terminologie de la charpente Le contreventement d'une charpente, principe: En bleu: C. V. T : Contreventement En rouge A. F. A : Antiflambage sous arbalétrier En jaune: L. F. E : Lisse Filante sur Entrait En vert L. F. A : Lisse Filante sous Arbalétrier
La terminologie de la charpente Le contreventement d'une charpente, les erreurs à ne pas faire: Le contreventement doit être le plus près possible des nœuds de fermettes. Lors du clouage d'un contreventement il ne doit pas y avoir rupture dans la continuité du contreventement. !! CLIC MOI !!
La terminologie de la charpente Dépassées de toiture en rive:
