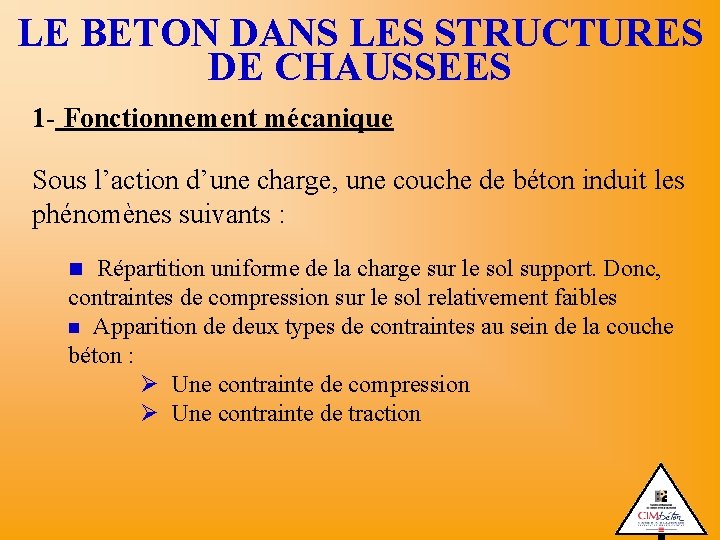

LE BETON DANS LES STRUCTURES DE CHAUSSEES 1 - Fonctionnement mécanique Sous l’action d’une charge, une couche de béton induit les phénomènes suivants : n Répartition uniforme de la charge sur le sol support. Donc, contraintes de compression sur le sol relativement faibles n Apparition de deux types de contraintes au sein de la couche béton : Ø Une contrainte de compression Ø Une contrainte de traction

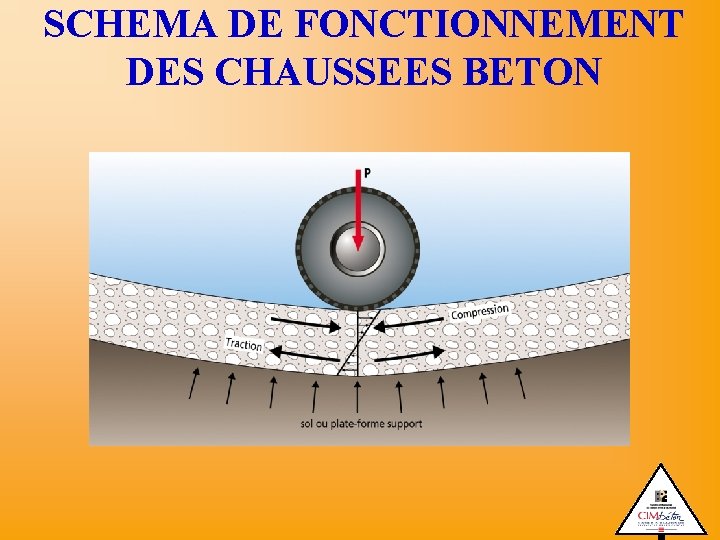

SCHEMA DE FONCTIONNEMENT DES CHAUSSEES BETON

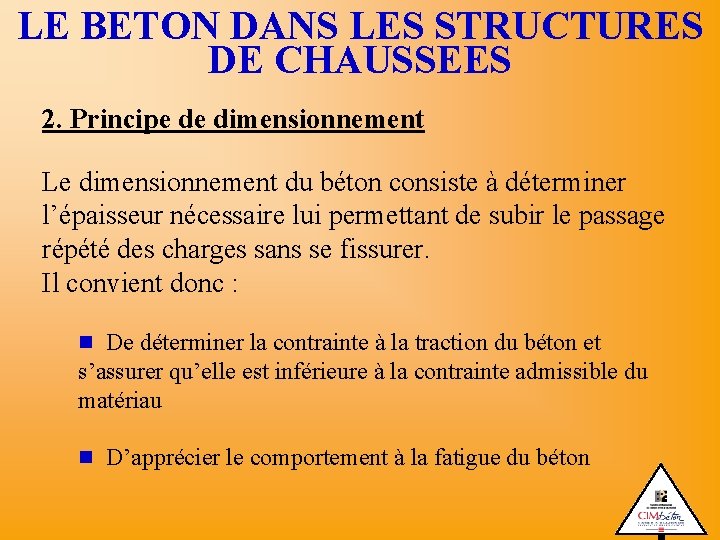

LE BETON DANS LES STRUCTURES DE CHAUSSEES 2. Principe de dimensionnement Le dimensionnement du béton consiste à déterminer l’épaisseur nécessaire lui permettant de subir le passage répété des charges sans se fissurer. Il convient donc : n De déterminer la contrainte à la traction du béton et s’assurer qu’elle est inférieure à la contrainte admissible du matériau n D’apprécier le comportement à la fatigue du béton

LES TECHNIQUES BETON 1. Les structures types en béton § Les chaussées à dalles courtes non armées et non goujonnées « BC » § Les chaussées à dalles courtes non armées et goujonnées « BCg » § Les chaussées en béton armé continu « BAC »

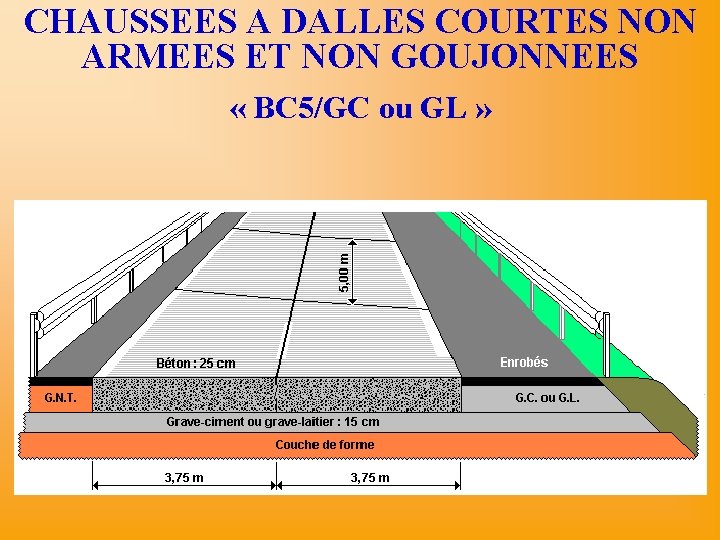

CHAUSSEES A DALLES COURTES NON ARMEES ET NON GOUJONNEES « BC 5/GC ou GL »

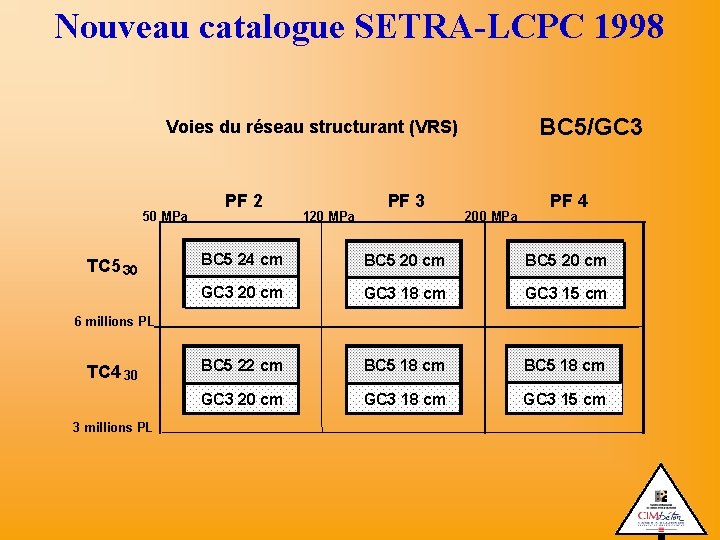

Nouveau catalogue SETRA-LCPC 1998 BC 5/GC 3 Voies du réseau structurant (VRS) 50 MPa TC 5 30 PF 2 120 MPa PF 3 200 MPa PF 4 BC 5 24 cm BC 5 20 cm GC 3 18 cm GC 3 15 cm BC 5 22 cm BC 5 18 cm GC 3 20 cm GC 3 18 cm GC 3 15 cm 6 millions PL TC 4 30 3 millions PL

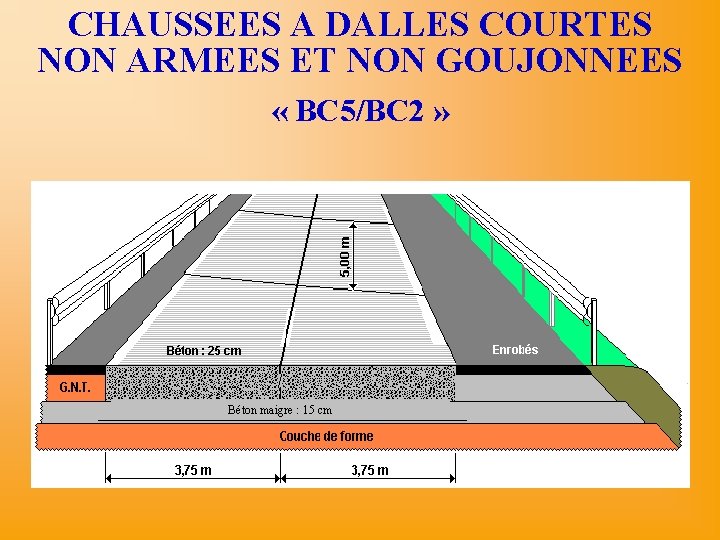

CHAUSSEES A DALLES COURTES NON ARMEES ET NON GOUJONNEES « BC 5/BC 2 » Béton maigre : 15 cm

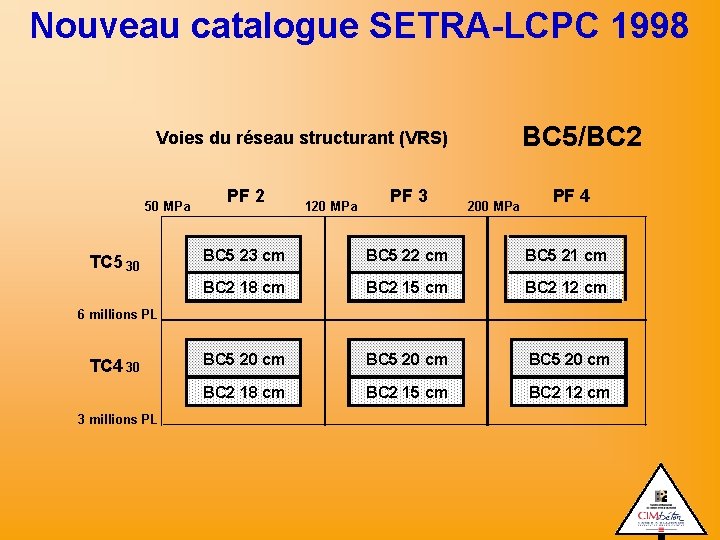

Nouveau catalogue SETRA-LCPC 1998 BC 5/BC 2 Voies du réseau structurant (VRS) 50 MPa TC 5 30 PF 2 120 MPa PF 3 200 MPa PF 4 BC 5 23 cm BC 5 22 cm BC 5 21 cm BC 2 18 cm BC 2 15 cm BC 2 12 cm BC 5 20 cm BC 2 18 cm BC 2 15 cm BC 2 12 cm 6 millions PL TC 4 30 3 millions PL

CHAUSSEES A DALLES COURTES EPAISSES SUR COUCHE DRAINANTE BC 5/CD

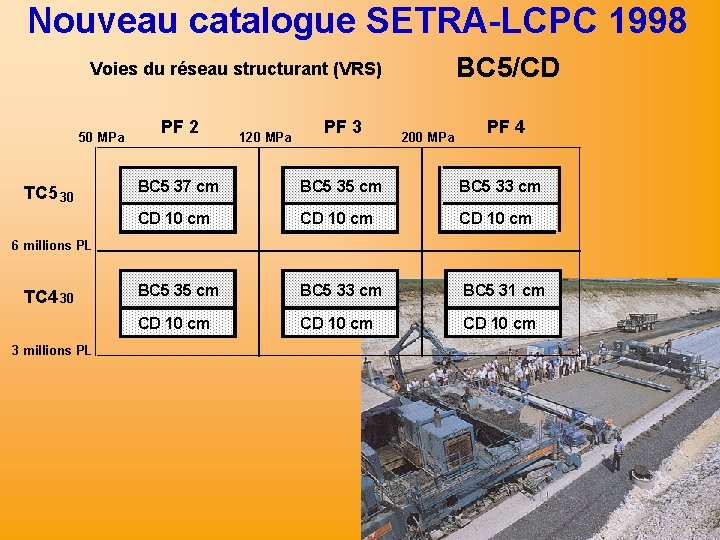

Nouveau catalogue SETRA-LCPC 1998 BC 5/CD Voies du réseau structurant (VRS) 50 MPa TC 5 30 PF 2 120 MPa PF 3 200 MPa PF 4 BC 5 37 cm BC 5 35 cm BC 5 33 cm CD 10 cm BC 5 35 cm BC 5 33 cm BC 5 31 cm CD 10 cm 6 millions PL TC 4 30 3 millions PL

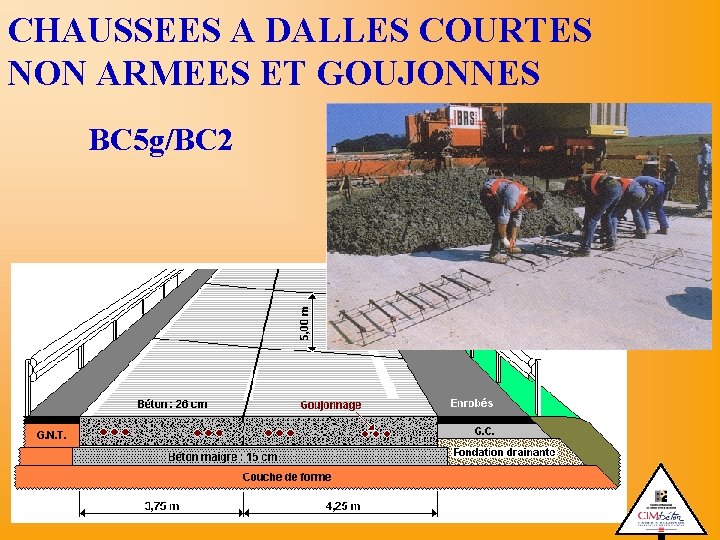

CHAUSSEES A DALLES COURTES NON ARMEES ET GOUJONNES BC 5 g/BC 2

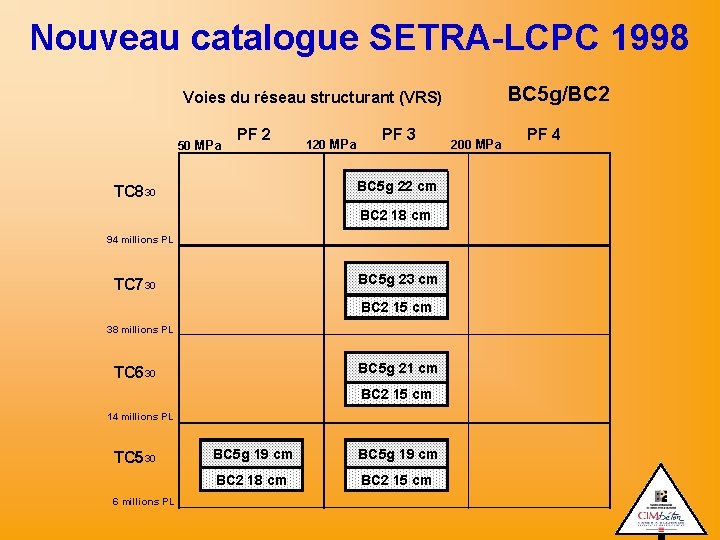

Nouveau catalogue SETRA-LCPC 1998 BC 5 g/BC 2 Voies du réseau structurant (VRS) 50 MPa PF 2 120 MPa PF 3 BC 5 g 22 cm TC 830 BC 2 18 cm 94 millions PL BC 5 g 23 cm TC 730 BC 2 15 cm 38 millions PL BC 5 g 21 cm TC 630 BC 2 15 cm 14 millions PL TC 530 6 millions PL BC 5 g 19 cm BC 2 18 cm BC 2 15 cm 200 MPa PF 4

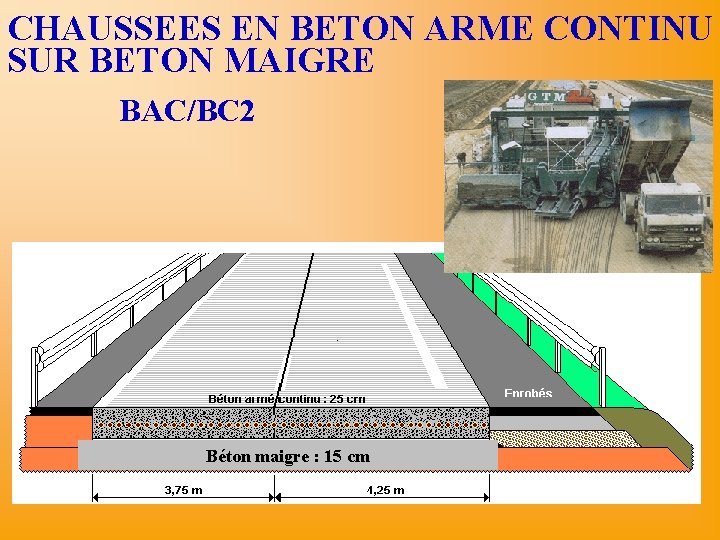

CHAUSSEES EN BETON ARME CONTINU SUR BETON MAIGRE BAC/BC 2 Béton maigre : 15 cm

Nouveau catalogue SETRA-LCPC 1998 Voies du réseau structurant (VRS) 50 MPa PF 2 120 MPa PF 3 BAC 20 cm TC 8 30 BC 2 18 cm 94 millions PL BAC 19 cm TC 7 30 BC 2 18 cm 38 millions PL BAC 19 cm TC 6 30 BC 2 15 cm 14 millions PL TC 5 30 6 millions PL BAC 17 cm BC 2 18 cm BC 2 15 cm BAC/BC 2 200 MPa PF 4

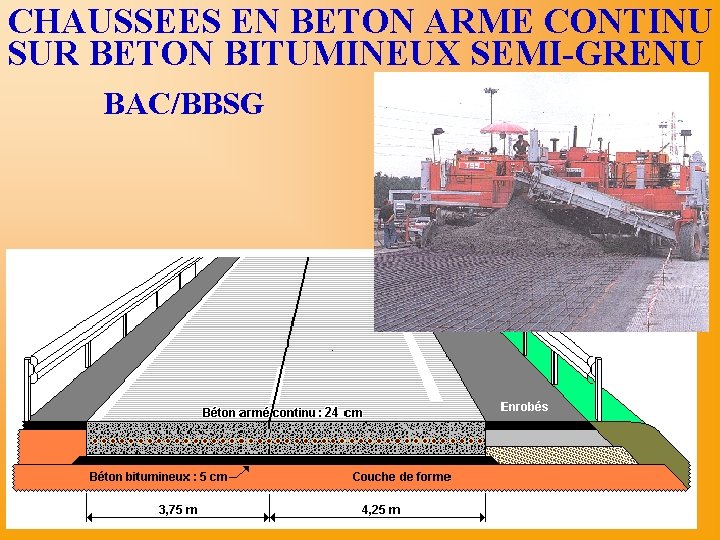

CHAUSSEES EN BETON ARME CONTINU SUR BETON BITUMINEUX SEMI-GRENU BAC/BBSG

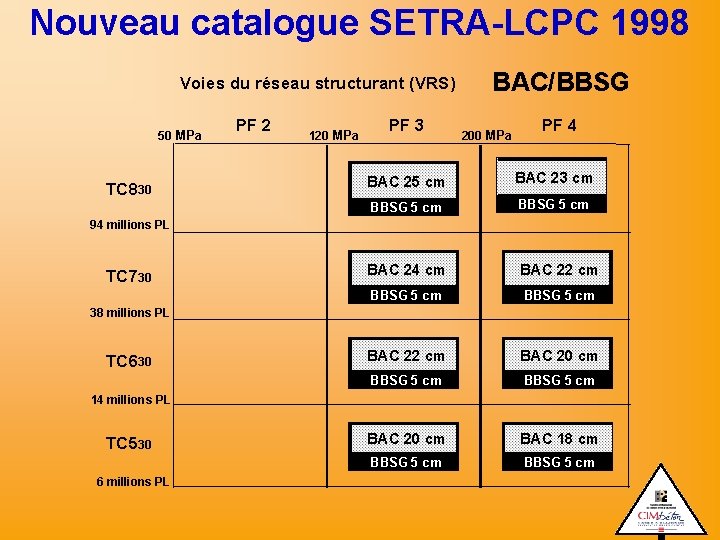

Nouveau catalogue SETRA-LCPC 1998 Voies du réseau structurant (VRS) 50 MPa TC 830 PF 2 120 MPa PF 3 BAC/BBSG 200 MPa PF 4 BAC 25 cm BAC 23 cm BBSG 5 cm BAC 24 cm BAC 22 cm BBSG 5 cm BAC 22 cm BAC 20 cm BBSG 5 cm BAC 20 cm BAC 18 cm BBSG 5 cm 94 millions PL TC 730 38 millions PL TC 630 14 millions PL TC 530 6 millions PL
