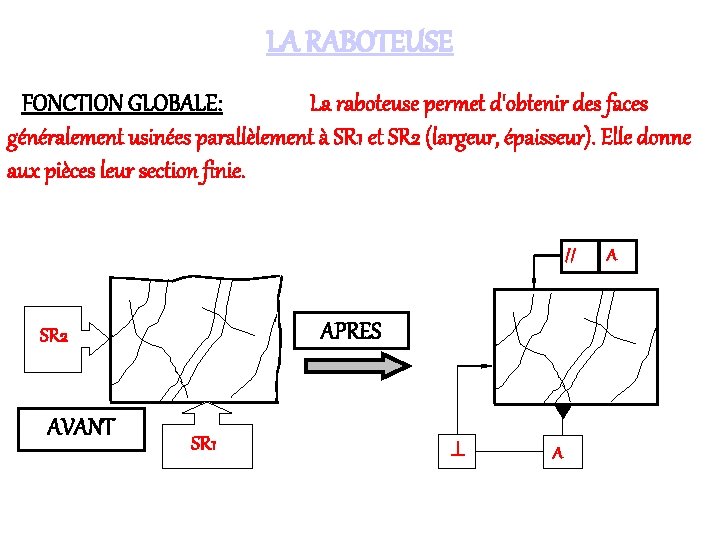

LA RABOTEUSE FONCTION GLOBALE: La raboteuse permet d'obtenir des faces généralement usinées parallèlement à SR 1 et SR 2 (largeur, épaisseur). Elle donne aux pièces leur section finie. // APRES SR 2 AVANT SR 1 A A

ETUDE SCHEMATIQUE: a) Bilan extérieur. Capot Contacteur Y Lecture de la vitesse d'avance Support de pièce Réglage cote de rabotage Réglage du rouleau de table Réglage de la vitesse d'avance Porte de visite Bâti Vernier Embrayage

b) Bilan intérieur. Presseur d'entrée Rouleau d'entrée Presseur de sortie M. C Rouleau de sortie Limiteur de passe Rocher anti-recul M. a Rouleau de table ETUDE DES ORGANES: Table plane mobile (ou référentiel) en hauteur (manuel ou Le support de pièces: mécanique) parallèle au porte outils, en acier fortement allié. Reçoit quelquefois un rouleau lisse. Supporte la pièce à usiner pendant son passage.

Les organes d’avances: Deux rouleaux supérieurs donnent à la pièce sa vitesse d'amenage: Rouleau d'entrée: -Strié du type monobloc, permet le passage d'une seule pièce à la fois et de même épaisseur. -Sectionné, permet le passage de plusieurs pièces d'épaisseurs différentes sur toute la largeur de la table. Rouleau strié Rouleau sectionné

Rouleau de sortie: -Monobloc lisse, entraîne les pièces vers la sortie. Est placé au dessus des pièces. - Sur la table (pas sur tous les modèles), rouleau lisse "fou" pour l'amenage des bois humides. Les organes de pression: Les presseurs situés de part et d'autre de l'outil, appliquent la pièce sur la table et empêchent toutes vibrations et assurent ainsi l'obtention de cotes précises. Les organes de commande: - du porte outils: contacteur marche, arrêt ou démarrage Y - des rouleaux entraîneur: embrayage, débrayage.

L‘outil: lames en acier fortement allié, conception identique à celui de la dégauchisseuse. Angle de taillant 35° bois tendres, 45° bois durs. Le porte-outils: - diamètre moyen 120 mm, - arbre cylindrique maintenant: 2, 3 ou 4 outils, - vitesse de rotation : 5000 à 6000 tr/mn. La vitesse d’avance: de 8 à 16 m/mn par arrête tranchante Formule de calcul : A= a x N x Z = en m/mn A = vitesse d'avance a = pas d'usinage N = nombre de tour/mn Z = nombre de dents

Le système de protection: -Des carters évitent le contact avec l'outil de coupe et les parties mécaniques en mouvement, -Un jeu de rochets anti-recul évite le recul des pièces, -Barre de sécurité limiteur de passe, -Le disjoncteur électrique qui évite les surcharges du moteur. Barre de sécurité Dispositif antirecul M. a

Energie: électricité Contrôle de compréhension : Calculer la vitesse d'avance de cette raboteuse: On vous donne: - le pas d'usinage d'un fer a = 1 mm - Le nombre de tours par minute N= 6000 tr/mn - Le nombre de fers Z= 4 On vous demande: de calculer la vitesse d'avance de cette raboteuse On exige: Donner la formule permettant de résoudre le problème: F = A = a x N x Z = résultat en m/mn - De poser l'opération et de donner le résultat: 0, 001 x 6000 x 4 = 24 m/mn
