LA PRESA DEL GESSO Scienze dei materiali dentali

LA PRESA DEL GESSO Scienze dei materiali dentali Prof. ssa Silvia Recchia

La reazione di presa È l’opposto della cottura n Sviluppa calore (esotermica) n GESSO DA PRESA+ H 2 O Solfato di calcio semi-idrato 12/4/2020 GESSO NATURALE +Q Solfato di calcio biidrato Prof. ssa Silvia Recchia 2

Fasi della reazione di presa 12/4/2020 Prof. ssa Silvia Recchia 3

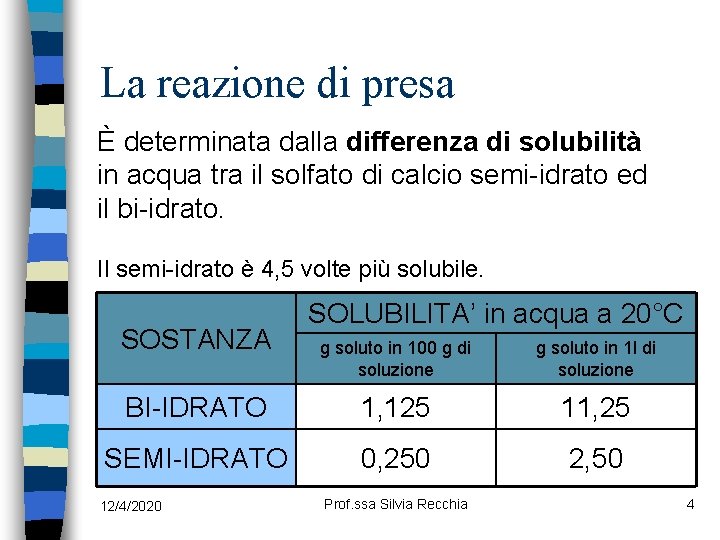

La reazione di presa È determinata dalla differenza di solubilità in acqua tra il solfato di calcio semi-idrato ed il bi-idrato. Il semi-idrato è 4, 5 volte più solubile. SOSTANZA SOLUBILITA’ in acqua a 20°C g soluto in 100 g di soluzione g soluto in 1 l di soluzione BI-IDRATO 1, 125 11, 25 SEMI-IDRATO 0, 250 2, 50 12/4/2020 Prof. ssa Silvia Recchia 4

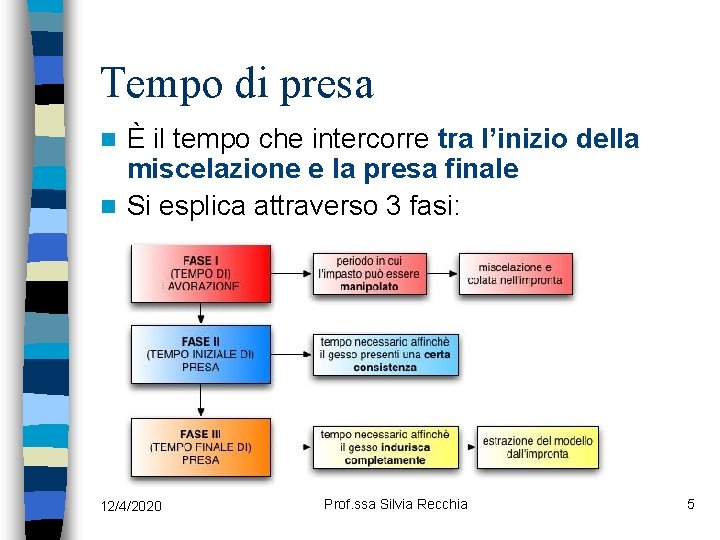

Tempo di presa È il tempo che intercorre tra l’inizio della miscelazione e la presa finale n Si esplica attraverso 3 fasi: n 12/4/2020 Prof. ssa Silvia Recchia 5

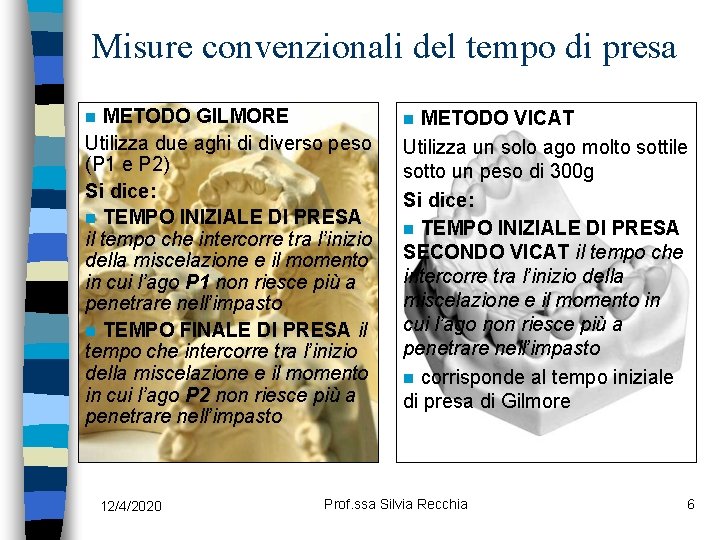

Misure convenzionali del tempo di presa METODO GILMORE Utilizza due aghi di diverso peso (P 1 e P 2) Si dice: n TEMPO INIZIALE DI PRESA il tempo che intercorre tra l’inizio della miscelazione e il momento in cui l’ago P 1 non riesce più a penetrare nell’impasto n TEMPO FINALE DI PRESA il tempo che intercorre tra l’inizio della miscelazione e il momento in cui l’ago P 2 non riesce più a penetrare nell’impasto n 12/4/2020 METODO VICAT Utilizza un solo ago molto sottile sotto un peso di 300 g Si dice: n TEMPO INIZIALE DI PRESA SECONDO VICAT il tempo che intercorre tra l’inizio della miscelazione e il momento in cui l’ago non riesce più a penetrare nell’impasto n corrisponde al tempo iniziale di presa di Gilmore n Prof. ssa Silvia Recchia 6

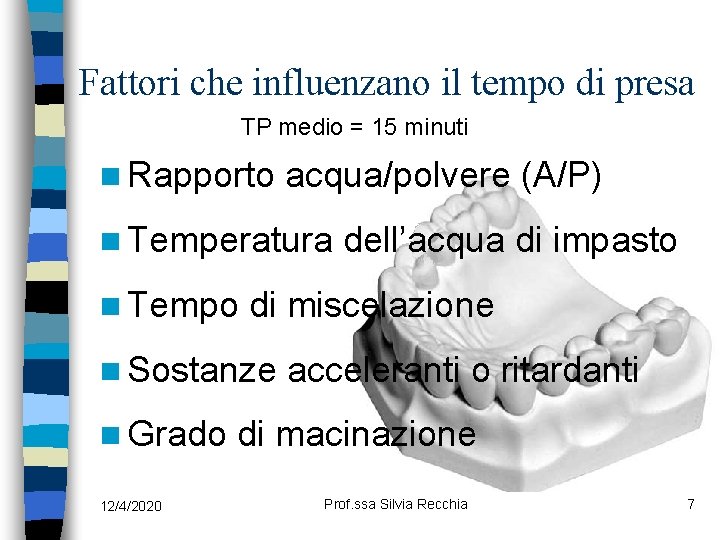

Fattori che influenzano il tempo di presa TP medio = 15 minuti n Rapporto acqua/polvere (A/P) n Temperatura n Tempo di miscelazione n Sostanze n Grado 12/4/2020 dell’acqua di impasto acceleranti o ritardanti di macinazione Prof. ssa Silvia Recchia 7

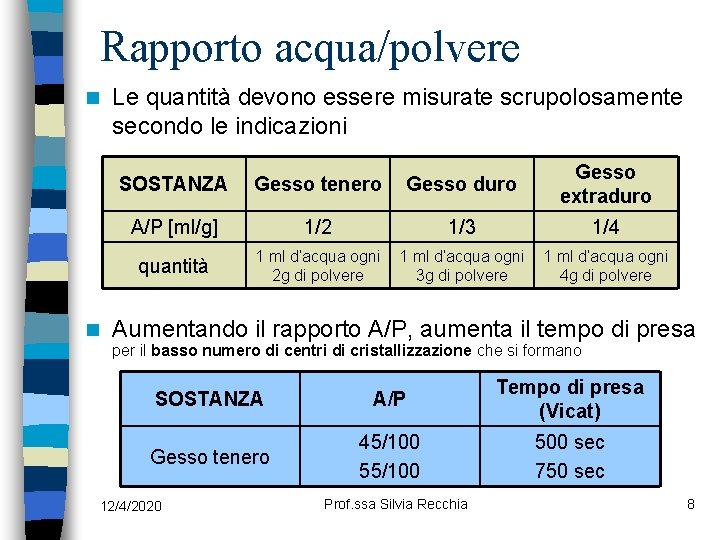

Rapporto acqua/polvere n n Le quantità devono essere misurate scrupolosamente secondo le indicazioni SOSTANZA Gesso tenero Gesso duro Gesso extraduro A/P [ml/g] 1/2 1/3 1/4 quantità 1 ml d’acqua ogni 2 g di polvere 1 ml d’acqua ogni 3 g di polvere 1 ml d’acqua ogni 4 g di polvere Aumentando il rapporto A/P, aumenta il tempo di presa per il basso numero di centri di cristallizzazione che si formano SOSTANZA A/P Tempo di presa (Vicat) Gesso tenero 45/100 500 sec 750 sec 12/4/2020 Prof. ssa Silvia Recchia 8

Temperatura dell’acqua di impasto Influisce su: n Moto di agitazione degli ioni in soluzione diminuisce il tempo di presa n Variazione della solubilità del semi-idrato rispetto al bi-idrato (aumenta la sua solubilità più del semi-idrato) aumenta il tempo di presa Per un aumento di temperatura fino a 37°C prevale il moto di agitazione diminuisce il TP n Per temperature superiori ai 37°C aumenta il TP n 12/4/2020 Prof. ssa Silvia Recchia 9

Tempo di miscelazione Quando il gesso raggiunge una media consistenza spatolare energicamente (15 -30 sec) n Più lunga e vigorosa è l’agitazione dell’impasto, minore è il TP (il semi-idrato si scioglie n più rapidamente) SOSTANZA Tempo di miscelazione (manuale) TP Vicat Gesso tenero per modelli (A/P = 0, 50) 30 sec 610 sec 490 sec 12/4/2020 Prof. ssa Silvia Recchia 10

Grado di macinazione n Tanto più fine è la polvere di semiidrato, tanto minore è il TP (il semi-idrato di scioglie più velocemente) 12/4/2020 Prof. ssa Silvia Recchia 11

Sostanze acceleranti o ritardanti ACCELERANTI (aumentano la solubilità del semi-idrato) RITARDANTI (diminuiscono la solubilità del semi-idrato) Cloruro di sodio Solfato di potassio Borace Carbonato di potassio Citrato di sodio Sostanze colloidali n. I materiali gessosi la cui composizione è modificata dal fabbricante per variare opportunamente il TP vengono detti bilanciati 12/4/2020 Prof. ssa Silvia Recchia 12

Sostanze acceleranti o ritardanti n § § Se durante la cottura del gesso naturale in forno la temperatura non è uniforme, si può avere la presenza contemporanea di differenti componenti nel materiale gessoso: Se è presente solfato di calcio bi-idrato (le cui particelle fungono da centri di cristallizzazione) o anidro esagonale (più solubile del semi-idrato) diminuisce il TP Se è presente il solfato di calcio anidro ortorombico (meno solubile del semiidrato) aumenta il TP 12/4/2020 Prof. ssa Silvia Recchia 13

Schede di prodotti in commercio (Techim) 12/4/2020 Prof. ssa Silvia Recchia 14

Schede di prodotti in commercio (Techim) 12/4/2020 Prof. ssa Silvia Recchia 15

12/4/2020 Prof. ssa Silvia Recchia 16
