La piattaforma PELL 1 step scheda censimento edifici

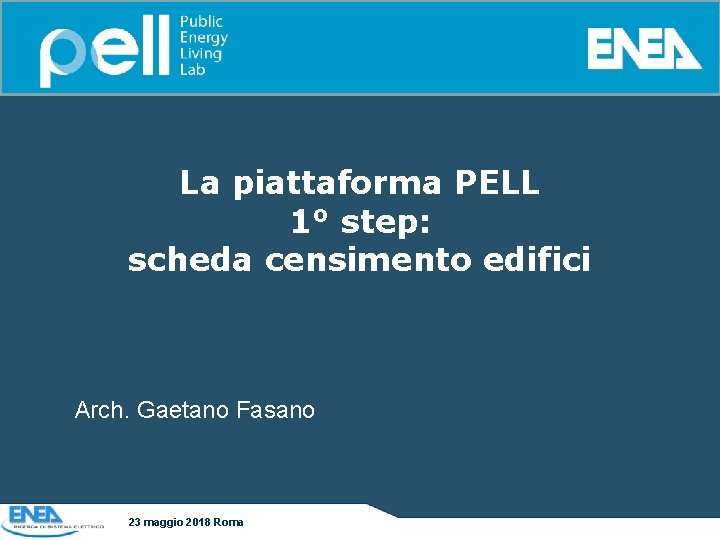

La piattaforma PELL 1° step: scheda censimento edifici Arch. Gaetano Fasano 23 maggio 2018 Roma

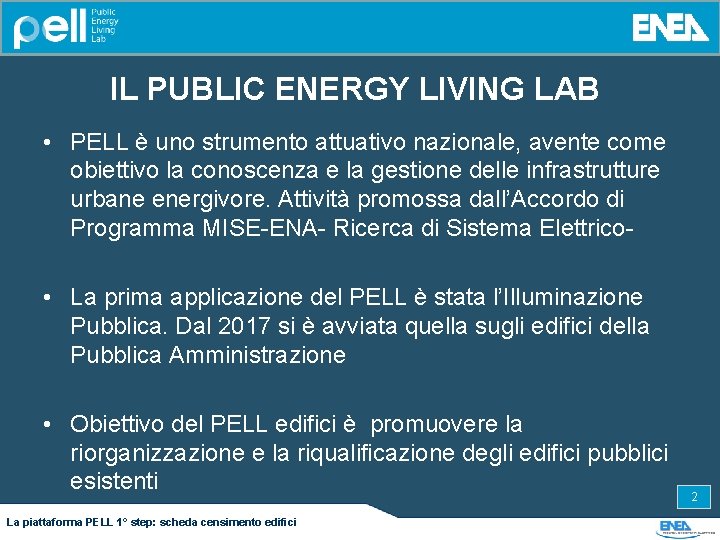

IL PUBLIC ENERGY LIVING LAB • PELL è uno strumento attuativo nazionale, avente come obiettivo la conoscenza e la gestione delle infrastrutture urbane energivore. Attività promossa dall’Accordo di Programma MISE-ENA- Ricerca di Sistema Elettrico • La prima applicazione del PELL è stata l’Illuminazione Pubblica. Dal 2017 si è avviata quella sugli edifici della Pubblica Amministrazione • Obiettivo del PELL edifici è promuovere la riorganizzazione e la riqualificazione degli edifici pubblici esistenti La piattaforma PELL 1° step: scheda censimento edifici 2

PELL ID CONOSCERE per GESTIRE: punto di partenza è il censimento degli edifici(Scheda censimento PELL ID) per mettere a punto un sistema di rilevamento dei dati puntuale, standardizzato e strategico per valutare: • Stato dell’arte degli edifici e degli impianti • Attuale livello e potenzialità dell’innovazione tecnologica • Stima dei costi di riqualificazione e stima dei tempi di rientro degli investimenti per PA e/o finanziatore • Possibili risparmi energetici conseguibili a seguito di differenti soluzioni tecnologiche 3 La piattaforma PELL 1° step: scheda censimento edifici

La scheda censimento • La scheda censimento rappresenta la parte statica del PELL ID, ossia raccoglie le informazioni dell'edificio che rimangono inalterate, ovvero che sono aggiornate su tempi sufficientemente lunghi (ad esempio, su base annuale). • La scheda è organizzata in diverse sottoschede, alcune delle quali possono essere compilate con diversi livelli di approssimazione. • La compilazione della scheda prevede i coinvolgimento di diversi attori: – Istituzione scolastica – Pubblica Amministrazione proprietaria dell'immobile – Gestore degli impianti dell'immobile • La prima applicazione vede l’indagine conoscitiva del patrimonio scolastico 4 La piattaforma PELL 1° step: scheda censimento edifici

APPROCCIO • • caratterizzazione degli edifici del civile : scuola. definizione del tipo di informazioni necessarie per rappresentare le diverse tipologie e il comportamento del sistema degli edifici scolastici. progettazione di una scheda di indagine per raccogliere dati , caratterizzare edifici e poter definire una diagnostica per individuare interventi per migliorare le prestazioni energetiche dell’edificio. definizione di variabili, modelli e tecnologie per l’acquisizione, gestione e archiviazione dei dati “freddi” (stato di fatto degli edifici, dati sulla manutenzione ed informazioni su utilizzo e fornitura del vettore energetico ecc. ). definizione di KPI prestazionali energetico-ambientali. definizione del modello dei dati ( formato comune per rappresentarli (in JSON o XML) fornito con la Smart City Platform Specification (Livello Informazione) Piattaforma SMART PELL edifici indirizzata a PA e mercato -interoperabile e aperta (ottimizzare le strategie operazionali della rete energetica a servizio del distretto, basandosi su strategie multi-obiettivo ). La piattaforma PELL 1° step: scheda censimento edifici 5

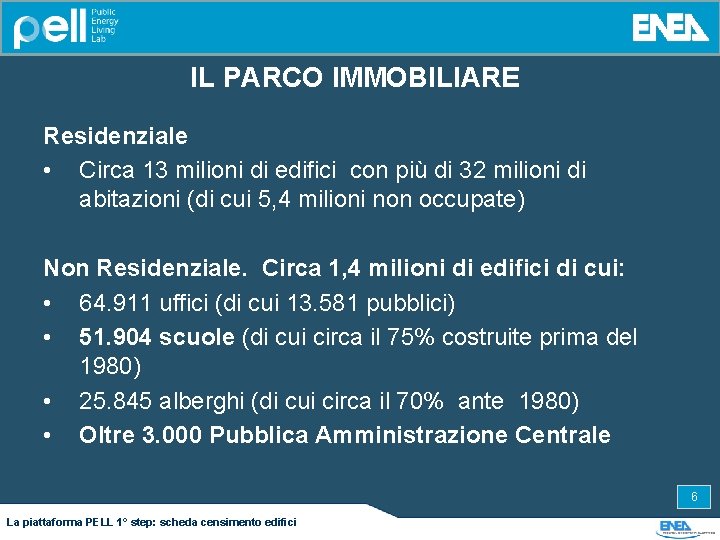

IL PARCO IMMOBILIARE Residenziale • Circa 13 milioni di edifici con più di 32 milioni di abitazioni (di cui 5, 4 milioni non occupate) Non Residenziale. Circa 1, 4 milioni di edifici di cui: • 64. 911 uffici (di cui 13. 581 pubblici) • 51. 904 scuole (di cui circa il 75% costruite prima del 1980) • 25. 845 alberghi (di cui circa il 70% ante 1980) • Oltre 3. 000 Pubblica Amministrazione Centrale 6 La piattaforma PELL 1° step: scheda censimento edifici

SETTORE RESIDENZIALE Percentuale edificata 78, 20% 18. 20% 16. 90% 14. 20% 11. 90% 17. 00% Edifici costruiti prima della Legge 373/76 11. 10% 6. 80% 19 61 -1 97 1 19 72 -1 98 1 19 82 -1 99 1 19 92 -2 00 1 do po il 20 01 60 19 46 -1 94 5 19 19 pr im a de l 1 91 9 3. 90% 7 La piattaforma PELL 1° step: scheda censimento edifici

FINALITA’ • realizzazione uno strumento che, su scala nazionale, consenta di effettuare il controllo e la valutazione delle prestazioni inerenti i consumi energetici e le funzionalità delle infrastrutture pubbliche energivore • Necessario il coinvolgimento delle Istituzioni e la condivisione con gli stakeholder 8 La piattaforma PELL 1° step: scheda censimento edifici

POPOLAZIONE DI EDIFICI SCOLASTICI Classi dimensionali N° edifici Superficie media mq Superficie totale mq Volume totale mc Meno di 100 88 80 7. 064 24. 725 Da 100 a 200 1. 952 174 339. 202 1. 187. 208 Da 201 a 350 3. 623 284 1. 028. 844 3. 600. 953 Da 351 a 500 6. 676 435 2. 902. 807 10. 157. 303 Da 501 a 750 7. 336 631 4. 627. 901 16. 197. 654 Da 751 a 1. 000 8. 197 899 7. 365. 123 25. 777. 930 Da 1. 001 a 3. 000 20. 423 1. 819 37. 140. 198 129. 990. 693 Da 3. 001 a 5000 2. 515 4. 057 10. 203. 888 35. 713. 606 Oltre 5. 000 1. 094 8. 811 9. 640. 890 33. 743. 113 51. 904 1. 410 73. 255. 196 256. 393. 187 Totali 9 La piattaforma PELL 1° step: scheda censimento edifici

PELL EDIFICI SCOLASTICI • Il PELL -ES assolve le seguenti funzioni: • Raccoglie in modo razionale e sistematico le informazioni dell'edificio scolastico in termini di: caratteristiche geometriche e costruttive, profili di utilizzo, dotazione impiantistica e di fonti rinnovabili; • Monitora la prestazione energetica del sistema-edificio impianto in tempo reale; • Esegue azioni di diagnostica per l'analisi di eventuali anomalie energetiche; • Esegue analisi di benchmarking ed elabora kpi di riferimento • Fornisce analisi di prima approssimazione sui potenziali risparmi, conseguibili attraverso azioni di riqualificazione energetica. 10 La piattaforma PELL 1° step: scheda censimento edifici

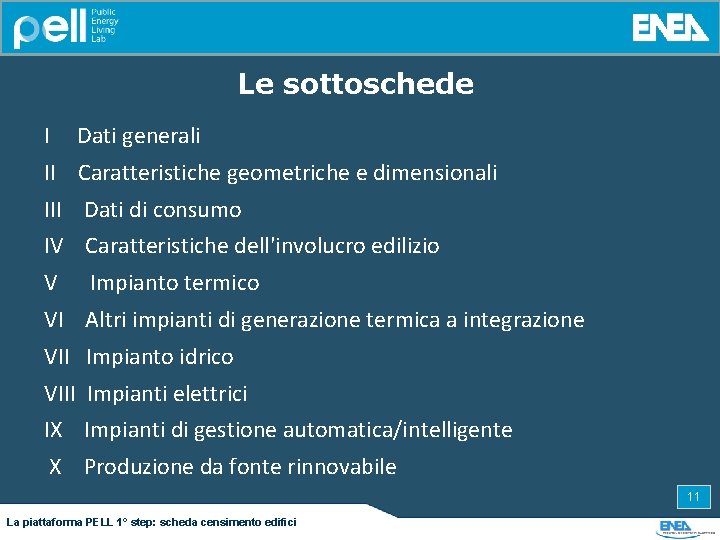

Le sottoschede I Dati generali II Caratteristiche geometriche e dimensionali III Dati di consumo IV Caratteristiche dell'involucro edilizio V Impianto termico VI Altri impianti di generazione termica a integrazione VII Impianto idrico VIII Impianti elettrici IX Impianti di gestione automatica/intelligente X Produzione da fonte rinnovabile 11 La piattaforma PELL 1° step: scheda censimento edifici

Architettura Funzionale della Piattaforma SITO WEB che comprende anche il componente Web GIS, il Framework PELL e il Database. Il framework, cuore del sistema piattaforma, è strutturato a livelli, ognuno con un compito ben preciso e in relazione tra di essi; esegue la gestione dei dati di input, il confronto tra le variabili/componenti, permette l’estrazione dei dati e della struttura del confronto e consente le interrogazioni sui data set analizzati 12 La piattaforma PELL 1° step: scheda censimento edifici

ESEMPIO DI SOTTO-SCHEDA 1 13 La piattaforma PELL 1° step: scheda censimento edifici

ESEMPIO DI SOTTO-SCHEDA 2 14 La piattaforma PELL 1° step: scheda censimento edifici

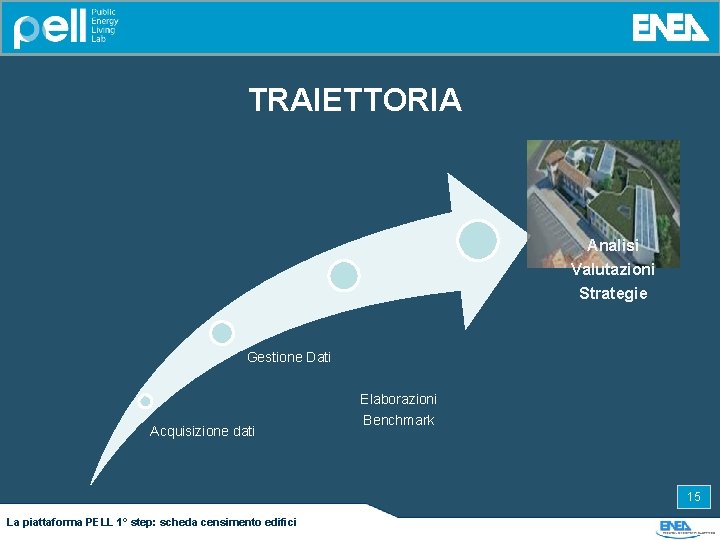

TRAIETTORIA Analisi Valutazioni Strategie Gestione Dati Acquisizione dati Elaborazioni Benchmark 15 La piattaforma PELL 1° step: scheda censimento edifici

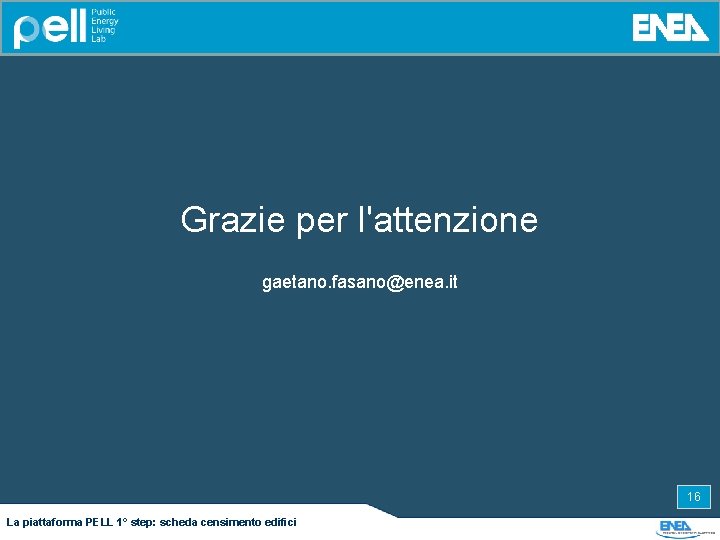

Grazie per l'attenzione gaetano. fasano@enea. it 16 La piattaforma PELL 1° step: scheda censimento edifici
