LA PERFORACIN PROFUNDA PROYECTO DE PERFORACION DE UN
- Slides: 24
LA PERFORACIÓN PROFUNDA PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS Jornadas de Perforación, Terminación, Reparación y Servicio de Pozos (SALTA – Argentina)
ESTRUCTURA PROFUNDA Ubicación Ladera Este de la Sierra de San Antonio Modo de definición del objetivo Sísmica 2 D y Modelos Estructurales Objetivo Una segunda escama desvinculada de la anterior Aval: Diferencia estructural existente Riesgo geológico Presencia de la estructura y propiedades del reservorio PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
CONDICIONANTES DEL DISEÑO Pozo exploratorio 5700 m de profundidad; vertical Formaciones que inducen pérdidas parciales y totales Itacuami, Tupambi, Tarija, Huamampampa, Santa Rosa, Icla, Falla Formación productiva fracturada depletada Huamampampa I Formaciones con inestabilidad mecánica Los Monos I, Icla y Santa Rosa Marcada diferencia de presiones porales en Fm Contiguas Los Monos y Huamampampa I, Icla y sus Arenas 5 y 7, Santa Rosa y sus arenas PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
FORMACIONES, PRESIONES Y CAÑERÍAS • Prognosis estratigráfica – Presiones de poro – Pérdidas parciales y totales – Inestabilidad Mecánica • Ventana segura de fluidos • Profundidades de entubación – Geometría del pozo » Herramientas PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
EQUIPO DE PERFORACIÓN • CONTRATISTA: • H&P • EQUIPO: • National 1625 M (eléctrico) • POTENCIA: • 3000 HP • CAPACIDAD DE IZAJE: • 1, 500, 000 lbs • TOP DRIVE: • Varco – 1, 450, 000 lbs - 85, 000 lbs-ft • BOMBAS DE LODO: • 3 Gardner Denver PZ 11 Triplex 1600 HP • VOLUMEN PILETAS: • Activo y reserva 410 m 3 • ZARANDAS: • 2 Derrick Scalpers y 4 Derrick Flo-line • TUBULARES: • DP 6 5/8” S 135 (27, 7 lbs/ft) y DC 11” (299 lbs/ft) PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
1 RA ETAPA (TRANQUITAS – 0 a 37 m) • 30” CSG FORMACIÓN: • No consolidada • Pérdidas durante la perforación • No retorno a superficie en cementación • OPEN HOLE 36”: • Tres etapas: OH de 17 ½”, luego ensanchado a 28” y por último el ensanchado a 36” • Uso de extendedor bentonítico • INCL: 0, 75º • PÉRDIDAS: • 420 m 3 totales • 21 ton de obturante • Circulación mediante eyector • CEMENTACIÓN: • Sistema inner string • Retorno a superficie CASING ZAPATO DRIFT PESO GRADO CONEXIÓN CONDUCTOR 30” 37 m 28. 000” 234. 29 lb/ft X - 52 XLF PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
2 DA ETAPA (TRANQUITAS - 37 a 363 m) • 30” CSG FORMACIÓN: • No consolidada • Con lodo convencional pérdidas totales de circulación 24” CSG • OPEN HOLE 28”: • • • Imprescindible la utilización de amortiguador Trépanos XT 1 S (115 M)/XT 12 S(435 M) ROP (1, 65 a 2, 39 m/h) INCL: 0. 25º LODO: • Espuma Rígida • Buen acarreo de cutting • CONDUCTOR CASING 24”: • Correcto calibrado • CEMENTACIÓN: • Sistema inner string • Top Job (8 lechadas al 2. 5% Ca. Cl) CASING ZAPATO Max. OD DRIFT PESO GRADO CONEXIÓN INTERMEDIATE 24” 363 m 25. 00” 22. 50” 159. 2 lb/ft K - 55 TER PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
3 RA ETAPA (363 a 1149 m) 30” CSG • FORMACIÓN: • No consolidada 24” CSG • Importantes fracturas 18 5/8” CSG • Aporte de agua de formación • OPEN HOLE 22”: • BHA empaquetado • Imprescindible uso de amortiguador • Trépanos (415 – 435 - 445) • ROP (1, 9 a 3, 5 m/h) • INCL: 4º • LODO: • Espuma Rígida (2. 5 ppg, 44 gpm, 1600 scfm) • Lodo aireado (6 ppg, 600 gpm, 1900 scfm). • INTERMEDIATE CASING 18 5/8”: correcto calibrado CASING ZAPATO Max. OD DRIFT PESO GRADO CONEXIÓN INTERMEDIATE 18 5/8” 1149 m 20. 00” 17. 25” 115. 0 lb/ft N - 80 TER PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
4 TA ETAPA (LOS MONOS – 1149 a 2530 m) 30” CSG • FORMACIÓN: • Inestabilidad mecánica, aprisionamientos, lavado de pozo, derrumbes, desmoronamientos, keyseat, dog legs, etc 24” CSG 18 5/8” CSG • Se recomienda la utilización de una densidad mayor a 1, 30 gr/cm 3 para breakouts menores a 90º 16” CSG • OPEN HOLE 19 ¼”: • 16 ½” Bit 507 Z (M 423) – • ROP (1, 4 a 1, 7 m/h) • Power. V 9 ½” • Power. Pulse 9 ½” • Rhino Reamer 16000 PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS

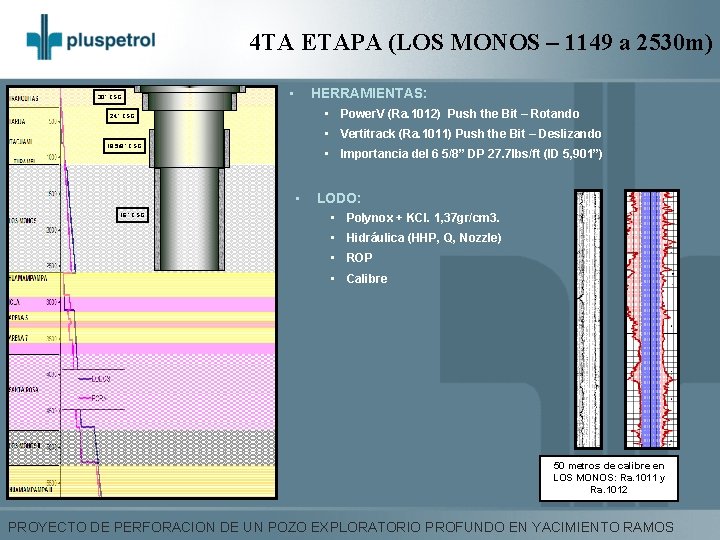

4 TA ETAPA (LOS MONOS – 1149 a 2530 m) 30” CSG • HERRAMIENTAS: • Power. V (Ra. 1012) Push the Bit – Rotando 24” CSG • Vertitrack (Ra. 1011) Push the Bit – Deslizando 18 5/8” CSG • Importancia del 6 5/8” DP 27. 7 lbs/ft (ID 5, 901”) • 16” CSG LODO: • Polynox + KCl. 1, 37 gr/cm 3. • Hidráulica (HHP, Q, Nozzle) • ROP • Calibre 50 metros de calibre en LOS MONOS: Ra. 1011 y Ra. 1012 PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
4 TA ETAPA (LOS MONOS – 1149 a 2530 m) 30” CSG • 24” CSG INTERMEDIATE II CASING 16”: 18 5/8” CSG • • Ubicación del zapato • Selección del equipo UTILIZACIÓN BOWL REDUCER: 16” CSG • Drift preventores: brida de 18 5/8” de BOP Doble Esclusa • Sección B 21 ¼” CASING ZAPATO Max. OD ID PESO GRADO CONEXIÓN INTERMEDIATE II 16” 2530 m 16. 8” 14. 25” 128 lbs/ft Q - 125 ATS-E/SC PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS

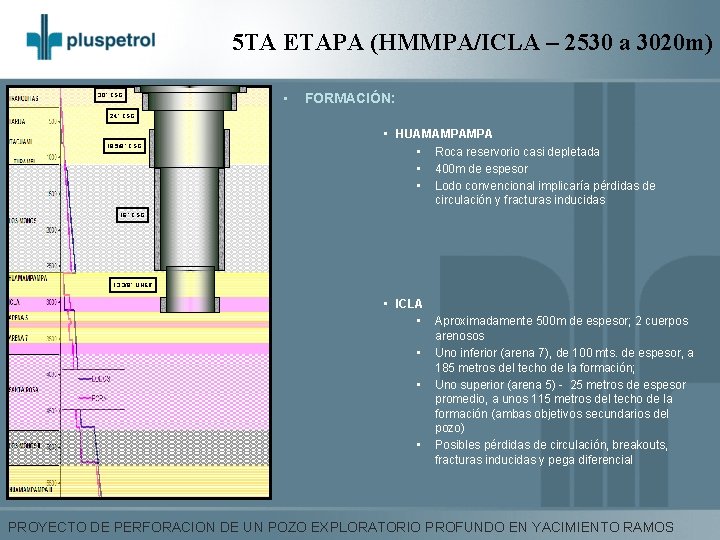

5 TA ETAPA (HMMPA/ICLA – 2530 a 3020 m) 30” CSG • FORMACIÓN: 24” CSG 18 5/8” CSG • HUAMAMPAMPA • Roca reservorio casi depletada • 400 m de espesor • Lodo convencional implicaría pérdidas de circulación y fracturas inducidas 16” CSG 13 3/8” LINER • ICLA • Aproximadamente 500 m de espesor; 2 cuerpos arenosos • Uno inferior (arena 7), de 100 mts. de espesor, a 185 metros del techo de la formación; • Uno superior (arena 5) - 25 metros de espesor promedio, a unos 115 metros del techo de la formación (ambas objetivos secundarios del pozo) • Posibles pérdidas de circulación, breakouts, fracturas inducidas y pega diferencial PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
5 TA ETAPA (HMMPA/ICLA – 2530 a 3020 m) 30” CSG • 24” CSG 18 5/8” CSG 16” CSG • 13 3/8” LINER OPEN HOLE 16”: • Liner a bajar de max OD 13 3/8” • Drift de la cañería anterior de 14. 251” • Se perfora con un diámetro no standard de 14 ¼” ensanchando a 16” • EWD de Tri-Max Underreamer mecánico • Trépanos XTD 47 RPC y 44 CGDX (627) • ROP (4, 6 y 1, 7 a 2, 0 m/h) LODO: • Espuma con una ECD de 2. 50 ppg (40 gpm, 1600 scfm) • Formada por lodo base (bentonita, reductor de filtrado, viscosificante y cal), surfactante y gas natural (no se utiliza aire por el riesgo de formar mezcla explosiva con el gas del reservorio) • Velocidad de arrastre para una correcta limpieza (modificada directamente por caudal de gas) • Caudal de lodo base para tener en fondo la ECD requerida • Formulación del mismo para alcanzar la consistencia de espuma deseada • Paso a lodo gasificado ECD 5 ppg (500 gpm, 3000 scfm) PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS

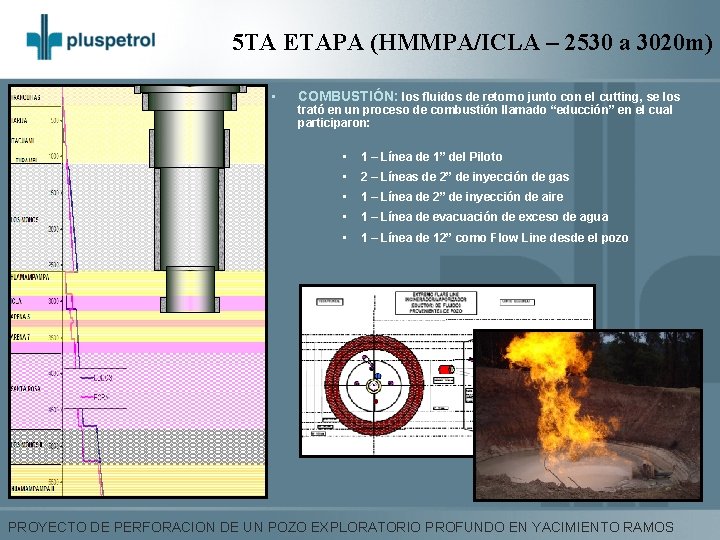

5 TA ETAPA (HMMPA/ICLA – 2530 a 3020 m) • COMBUSTIÓN: los fluidos de retorno junto con el cutting, se los trató en un proceso de combustión llamado “educción” en el cual participaron: • 1 – Línea de 1” del Piloto • 2 – Líneas de 2” de inyección de gas • 1 – Línea de 2” de inyección de aire • 1 – Línea de evacuación de exceso de agua • 1 – Línea de 12” como Flow Line desde el pozo PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
5 TA ETAPA (HMMPA/ICLA – 2530 a 3020 m) 30” CSG • LINER 13 3/8”: 24” CSG 18 5/8” CSG • Zapato en formación Icla antes entrar en Arena 5 • Aislar Huamampampa de una densidad de lodo de 8. 66 ppg • El Tope de Liner con Top Packer se ubicaría 50 metros por encima del zapato del 16” CSG • CEMENTACIÓN: 13 3/8” LINER • Lechada de densidad 1880 gr/litro • Anillo de aproximadamente 100 m en la formación Icla • Top Packer • Liner de 11 ¾” y su posterior cementación completa segunda barrera para la roca reservorio. CASING TOL ZAPATO Max. OD DRIFT PESO GRADO CONEXIÓN DRILLING LINER 13 3/8” 2480 m 3020 m 13. 375” 12. 251” 68. 00 lb/ft N - 80 HD – L PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
6 TA ETAPA (ICLA/STA. ROSA – 3020 a 3600 m) 30” CSG • OPEN HOLE 13 ½”: • Cañería a bajar de 11 ¾” 24” CSG • Drift de la cañería anterior 12. 251” 18 5/8” CSG • Se perfora con trépano de 12 ¼” ensanchando con Rhino Reamer • Correcto calibrado • Uso de gomas protectoras de CSG 16” CSG 13 3/8” LINER 11 3/4” LINER • LODO: • Fluido bajo en sólidos • Reductores de filtrado tipo almidones modificados resistentes a temperatura y contaminantes • Junto con agentes de puenteo se reduce al mínimo el daño a la formación. • Con este lodo también se perforará la próxima fase hasta terminar de perforar Santa Rosa PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
6 TA ETAPA (ICLA/STA. ROSA – 3020 a 3600 m) • 30” CSG DRILLING LINER II 11 ¾” (SD): • Cañería de la siguiente etapa es de 9 5/8” y su OH de 10 5/8” 24” CSG • Necesario que 11 ¾” CSG sea Special Drift de 10. 625” 18 5/8” CSG • La ubicación del zapato según ventana marcada por el gradiente de fractura de Icla y pérdidas por fracturas naturales, según la presión de poro de la parte pelítica de Santa Rosa o sus arenas y con la condición de estabilidad mecánica de ambas formaciones 16” CSG 13 3/8” LINER • CEMENTACIÓN: • Densidad de 1880 gr/litro 11 3/4” LINER • Anillo de cemento hasta Tope de Liner • Cubriendo de esta manera la cementación incompleta y liner de 13 3/8”de la fase anterior, formando así la segunda barrera de revestimiento de Huamampampa CASING TOL ZAPATO Max. OD DRIFT PESO GRADO CONEXIÓN DRILLING LINER II 11 ¾” 2430 m 3600 m 11. 750” 10. 625” 60. 00 lb/ft TN – 140 DW HD – L PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
7 MA ETAPA (STA. ROSA – 3600 a 4811 m) 30” CSG • FORMACIÓN: • SANTA ROSA • Gran anisotropía de esfuerzos horizontales • Fracturas naturales • Derrumbes por breakout y pega diferencial 24” CSG 18 5/8” CSG 16” CSG • 13 3/8” LINER BOCA DE POZO: se modifica al stack de 13 5/8” 10 M del equipo; permanece hasta terminar la fase. • BOP Anular (13 5/8” 5 M) • BOP Doble Esclusa (13 5/8” 10 M) 11 3/4” LINER • Drilling Spool (13 5/8” 10 M) • BOP Simple Esclusa (13 5/8” 10 M) • Brida Doble Esparragada (13 5/8” 10 M x 16 ¾” 10 M) 9 5/8” TIE BACK • Sección “C” (16 ¾” 10 M x 21 ¼” 5 M) • Sección “B” (21 ¼” 5 M x 26 ¾” 3 M) • Sección “A” (26 ¾” 3 M) PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
7 MA ETAPA (STA. ROSA – 3600 a 4811 m) 30” CSG • OPEN HOLE 10 5/8”: 24” CSG • Correcto calibrado del pozo será necesario • Uso de camisas estabilizadoras para una mayor suavidad de la geometría del pozo 18 5/8” CSG 16” CSG • INTERMEDIATE III 9 5/8”(SD): • Ubicación del zapato una vez dado el pase a la repetición de Los Monos, una vez pasada la falla la que podrá presentar pérdidas parciales y totales de circulación 13 3/8” LINER • Cañería de la siguiente etapa 7” con OH de 8 ½” se hace necesario que 9 5/8” CSG sea Special Drift de 8. 500” 11 3/4” LINER • Correr un Tie Back, dejando de lado ya el objetivo secundario de las Arenas de Icla y Santa Rosa al quedar ambas con dos cañerías superpuestas 9 5/8” TIE BACK CASING TOL ZAPATO Max. OD DRIFT PESO GRADO CONEXIÓN DRILLING LINER III 9 5/8” 4700 m 4811 m 9. 625” 8. 50” 53. 50 lb/ft TN – 140 DW HD – L PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
8 VA ETAPA (LOS MONOS II – 4811 a 5260 m) • 30” CSG 24” CSG 18 5/8” CSG BOCA DE POZO: se modifica al stack de 13 5/8” 15 M y se coloca Sección D. El stack es el que permanece hasta finalizar perforación: • BOP Anular (13 5/8” 10 M) • BOP Doble Esclusa (13 5/8” 15 M) 16” CSG • Drilling Spool (13 5/8” 15 M) • BOP Simple Esclusa (13 5/8” 15 M) • Sección “D” (13 5/8” 15 M x 16 ¾” 10 M) • Sección “C” (16 ¾” 10 M x 21 ¼” 5 M) 13 3/8” LINER • Sección “B” ( 21 ¼” 5 M x 26 ¾” 3 M) • Sección “A” (26 ¾” 3 M) 11 3/4” LINER 9 5/8” TIE BACK • FORMACIÓN: • LOS MONOS II 7” LINER • Se esperan poco más de 400 m que actuarían de sello de la repetición de Huamampampa PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
8 VA ETAPA (LOS MONOS II – 4811 a 5260 m) 30” CSG • DRILLING LINER III 7” (SD): • Ubicación del zapato una vez dado el pase a la repetición de Huamampampa 24” CSG 18 5/8” CSG • Cañería de la siguiente etapa de 5” y su OH de 6” • Necesario que 7” CSG sea Special Drift de 6. 000” 16” CSG 13 3/8” LINER CASING TOL ZAPATO Max. OD DRILLING LINER III 7” 4700 m 5260 m 7” DRIFT PESO GRADO CONEXIÓN 6” 32. 00 lb/ft TN – 140 HC HD – L 11 3/4” LINER 9 5/8” TIE BACK 7” LINER PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
9 NA ETAPA (HMMPA II – 5260 a 5700 m) 30” CSG • FORMACIÓN: 24” CSG • Huamampampa II. Objetivo principal. • Se estima una presión de poro de 1020 gr/litro, más de 9000 psi. 18 5/8” CSG • Posibles pérdidas de circulación 16” CSG • PRODUCTION LINER 5”: • Correcto calibrado para la bajada • Capaz de soportar una presión de colapso de 17000 psi 13 3/8” LINER 11 3/4” LINER 9 5/8” TIE BACK CASING TOL ZAPATO Max. OD PRODUCTION LINER 5” 5160 m 5700 m 5” 7” LINER 5” LINER DRIFT PESO GRADO CONEXIÓN 4. 151” 18. 00 lb/ft TN – 140 HC HD – L PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
CONCLUSIÓN Rotura STB 21 1/4” (perforando) Rotura Pin STB 14 1/8” (armando BHA) Rotura JAR 9 1/2” (Perforando) 60 Hs. Rotación Aprisionamientos, derrumbes, pérdidas, tapones de cemento Rotura XO PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
CONCLUSIÓN 30” CSG 24” CSG 18 5/8” CSG 16” CSG 13 3/8” LINER 11 3/4” LINER 9 5/8” TIE BACK 7” LINER 5” LINER PROYECTO DE PERFORACION DE UN POZO EXPLORATORIO PROFUNDO EN YACIMIENTO RAMOS
