La Oficina de Asesoramiento sobre Seguridad y Salud presenta Electricidad en la construcción
Objetivos En este curso, vamos a abordar los siguientes temas: • Riesgos eléctricos comunes • Normas relacionadas con esos riesgos • Defectos/riesgos de equipos eléctricos • Herramientas/Técnicas que se usan para identificar riesgos
29 CFR [Código de Reglamentos Federales] 1926 Subapartado K • • • 1926. 400 – Introducción 1926. 402 – Aplicación 1926. 403 – Requisitos generales 1926. 404 – Diseño y protección del cableado 1926. 405 – Métodos, componentes y equipos de cableado 1926. 406 – Equipos de uso específico e instalaciones 1926. 407 – Ubicaciones peligrosas (clasificadas) 1926. 408 – Sistemas especiales 1926. 416, 417, 431, 432, 441 – Prácticas y mantenimiento relacionado con la seguridad • 1926. 449 - Definiciones

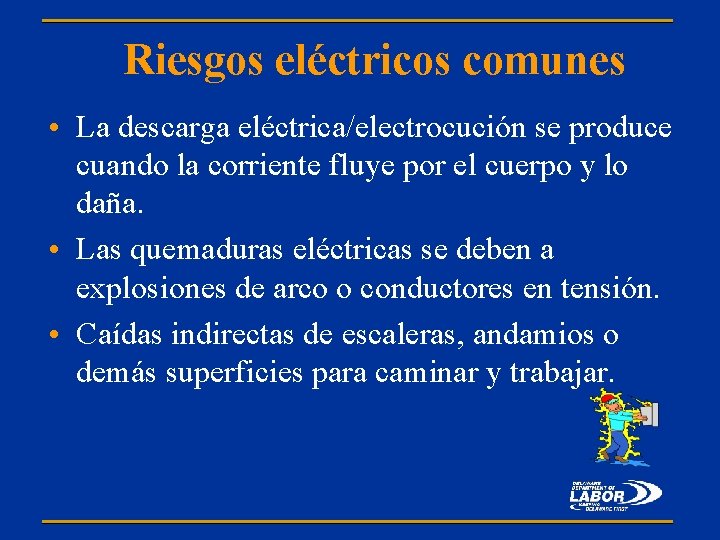

Riesgos eléctricos comunes • La descarga eléctrica/electrocución se produce cuando la corriente fluye por el cuerpo y lo daña. • Las quemaduras eléctricas se deben a explosiones de arco o conductores en tensión. • Caídas indirectas de escaleras, andamios o demás superficies para caminar y trabajar.
Riesgos eléctricos comunes • Las explosiones se pueden producir cuando la electricidad resulta ser una fuente de ignición para una mezcla explosiva en el ambiente. • Los incendios se producen por la sobrecarga de un circuito o aparato o por la corriente que fluye por la alta resistencia debido a un cableado con desperfectos, lo que ocasiona un incendio en el aislamiento y los materiales aledaños.
Requisitos generales 1926. 403(a)
Requisitos generales • Los equipos eléctricos deben carecer de peligros reconocidos que puedan causar la muerte o daño físico grave a los empleados – Idoneidad para la instalación – Resistencia mecánica – Aislamiento eléctrico – Efectos del calor en condiciones de uso – Efectos de arcos – Clasificación por tipo, tamaño, tensión, capacidad nominal, uso específico 1926. 403(b)(1)
Requisitos generales • Los equipos que figuran en listas, etiquetados o certificados se deben instalar y usar de acuerdo con las instrucciones que se incluyen en las listas, etiquetas o certificación 1926. 403(b)(2)
Laboratorios de prueba con reconocimiento nacional • • • • Canadian Standards Association (Asociación de normas canadienses, CSA Internacional) Communication Certification Laboratory, Inc. (CCL) Curtis-Straus LLC (CSL) FM Approvals LLC (FM) Intertek Testing Services NA, Inc. (ITSNA) MET Laboratories, Inc. (MET) NSF International (NSF) National Technical Systems, Inc. (NTS) SGS U. S. Testing Company, Inc. (SGSUS) Southwest Research Institute (SWRI) TUV SUD America, Inc. (TUVAM) TUV SUD Product Services Gmb. H (TUVPSG) TUV Rheinland of North America, Inc. (TUV) Underwriters laboratory Inc. (UL) Wyle Laboratories, Inc. (WL)

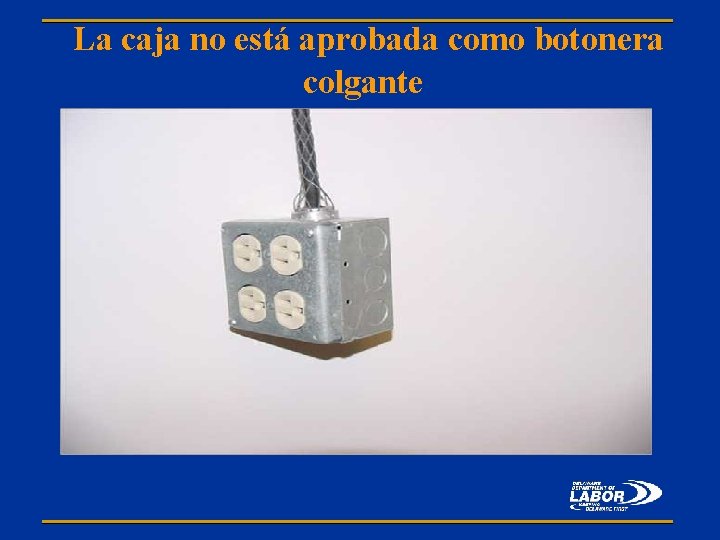

La caja no está aprobada como botonera colgante
Requisitos generales • Los equipos se deben instalar y usar de acuerdo con las instrucciones 1926. 403(b)(2)
Usado de acuerdo con las instrucciones
Requisitos generales • Empalmes – Dispositivos para empalmes adecuados para usar – Soldadura/broncesoldadura – Asegurar mecánica/eléctricamente antes de soldar – Cubierto con aislamiento equivalente al de los conductores – Dispositivo de aislamiento adecuado para el uso 1926. 403(e)
Requisitos generales • Se debe marcar cada circuito de servicio, alimentación o derivado, en su medio de desconexión o dispositivo de sobreintensidad, de manera legible para indicar su función. 1926. 403(h)
Requisitos generales • Los componentes vivos de los equipos eléctricos que funcionan con 50 voltios o más se deben proteger del contacto accidental de gabinetes u otras formas de cerramientos o por otro método adecuado. 1926. 403(i)
Diseño y protección del cableado • Polaridad de conexiones Polaridad correcta Neutro – Ningún conductor conectado a tierra podrá conectarse a Vivo ningún terminal o cable para invertir la polaridad prevista. Vivo Conexión a tierra Neutro Conexión a tierra Polaridad invertida 1926. 404(a)(2)
Diseño y protección del cableado • El empleador debe usar disyuntores diferenciales o • un programa de conductores conexión a tierra asegurado para los equipos para proteger a los empleados 1926. 404(b)(1)(i)
Diseño y protección del cableado • No se deben conectar a tierra los generadores portátiles si: – Solo abastecen a equipos colocados en el generador o equipos con cable y enchufe que se conectan en un receptáculo colocado en el generador – Componentes metálicos no conductores de equipos y terminales conductores conexión a tierra del receptáculo están conectados al bastidor del generador 1926. 404(f)(3)
Diseño y protección del cableado • Generadores colocados en vehículos. La carrocería del vehículo puede actuar de conexión a tierra del sistema si: – El bastidor del generador está conectado en la carrocería del vehículo y …. – El generador abastece solo al equipo ubicado en el vehículo o el equipo enchufado en el generador y …. 1926. 404(f)(3)
Diseño y protección del cableado – Los componentes metálicos no conductores de equipos y terminales conductores conexión a tierra del receptáculo están conectados al bastidor del generador y …. – El sistema cumple con todas las disposiciones de este artículo. 1926. 404(f)(3)
Diseño y protección del cableado • El recorrido a tierra de los circuitos, los equipos y los gabinetes debe ser permanente y continua. 1926. 404(f)(6)
Diseño y protección del cableado • Los equipos conectados por cable y enchufe – Componentes metálicos no conductores que pueden estar en tensión deben conectarse a tierra 1926. 404(f)(7)(iv)

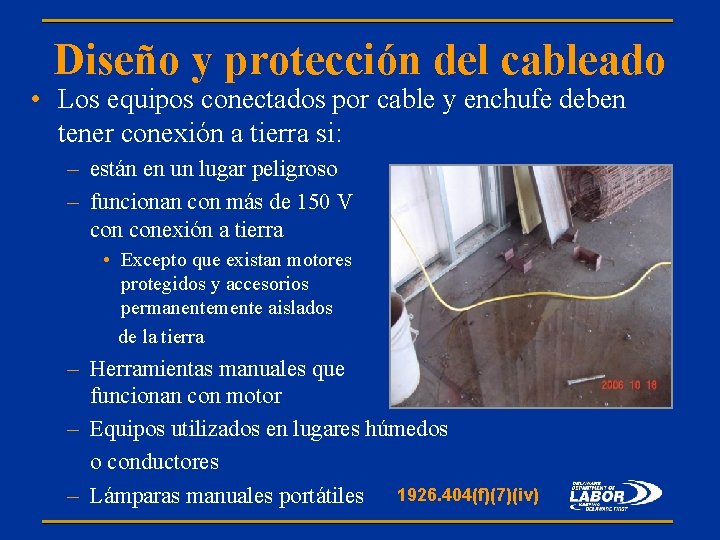

Diseño y protección del cableado • Los equipos conectados por cable y enchufe deben tener conexión a tierra si: – están en un lugar peligroso – funcionan con más de 150 V conexión a tierra • Excepto que existan motores protegidos y accesorios permanentemente aislados de la tierra – Herramientas manuales que funcionan con motor – Equipos utilizados en lugares húmedos o conductores – Lámparas manuales portátiles 1926. 404(f)(7)(iv)
Diseño y protección del cableado • Los cables flexibles y los cables se deben proteger de que se dañen. 1926. 404(a)(2)(ii)(I)

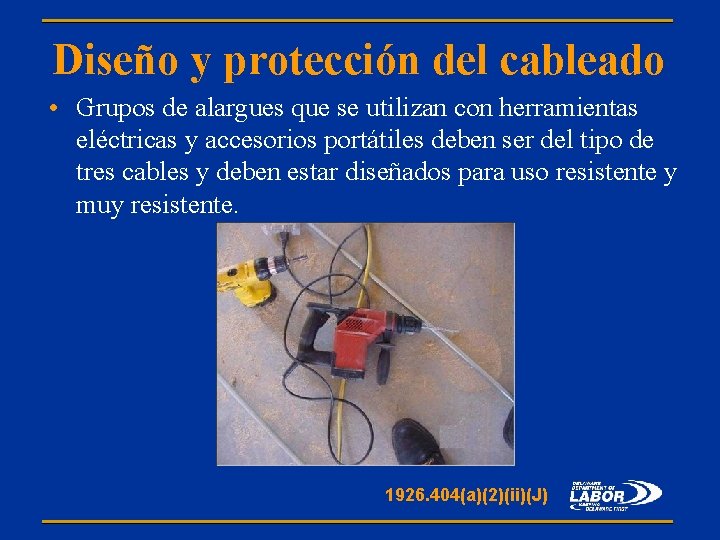

Diseño y protección del cableado • Grupos de alargues que se utilizan con herramientas eléctricas y accesorios portátiles deben ser del tipo de tres cables y deben estar diseñados para uso resistente y muy resistente. 1926. 404(a)(2)(ii)(J)
Diseño y protección del cableado • Se debe proteger de la abrasión los conductores que ingresan en cajas, gabinetes o accesorios. 1926. 404(b)(1)
Medidas de cables estadounidenses Nota: Cuanto mayor es el número de la medida, más pequeño es el cable.

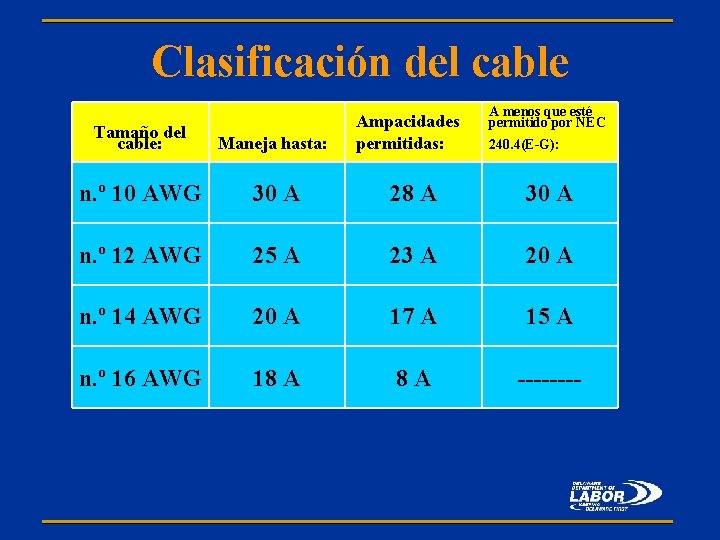

Clasificación del cable Ampacidades permitidas: A menos que esté permitido por NEC Tamaño del cable: Maneja hasta: n. º 10 AWG 30 A 28 A 30 A n. º 12 AWG 25 A 23 A 20 A n. º 14 AWG 20 A 17 A 15 A n. º 16 AWG 18 A 8 A ---- 240. 4(E-G):
Factor de seguridad del 20 % Herramienta Vatios estimados Amperaje utilizado Amperaje del receptáculo 25 40 Carga de amperaje máxima (menos del 20 %) Sierra mecánica 300 2, 5 (*5 encendido del motor) Sierra de mesa 1800 15 Sierra circular de 7 ¼” (19, 05 cm) 1200 10 Sierra tronzadora 1550 13 4850 43 (* incluye el encendido) Uso total 20 32
Diseño y protección del cableado 1926. 405(b)(1)
Diseño y protección del cableado • Se deben cerrar las aberturas que no se utilicen de los gabinetes, cajas y accesorios. 1926. 405(b)(1)

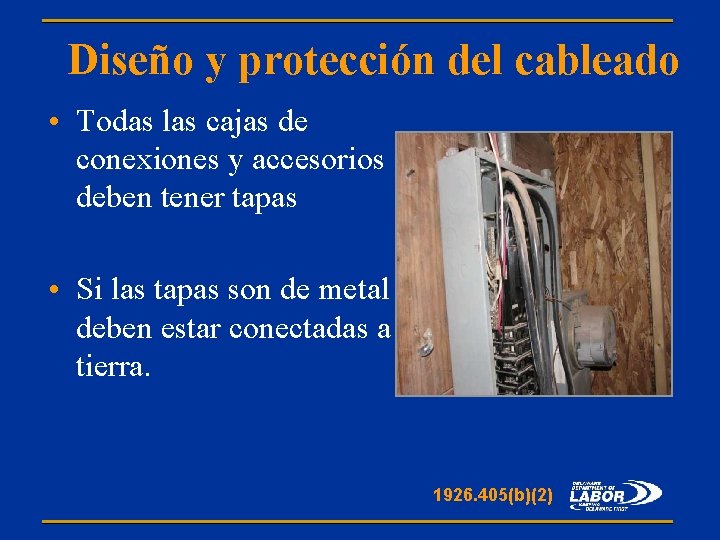

Diseño y protección del cableado • Todas las cajas de conexiones y accesorios deben tener tapas • Si las tapas son de metal deben estar conectadas a tierra. 1926. 405(b)(2)

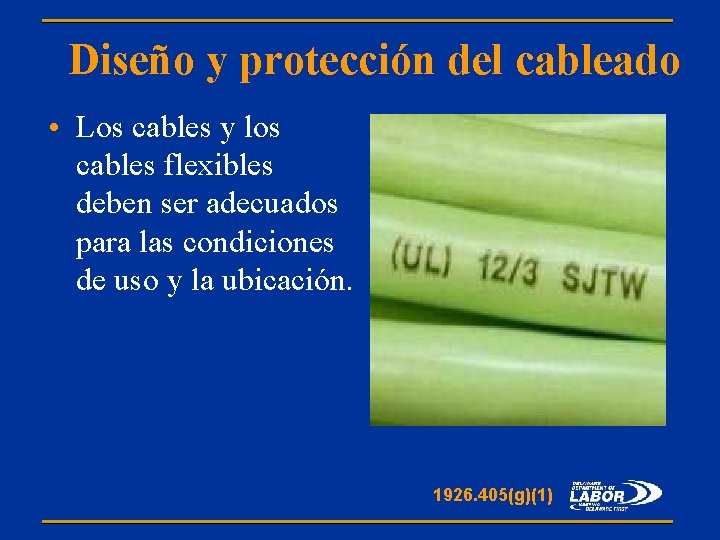

Diseño y protección del cableado • Los cables y los cables flexibles deben ser adecuados para las condiciones de uso y la ubicación. 1926. 405(g)(1)
Diseño y protección del cableado • Usos permitidos de los cables y cables flexibles – Botoneras colgantes – Cableado de accesorios – Lámparas portátiles y accesorios – Cables de elevadores, grúas y montacargas – Equipos fijos – Intercambio frecuente – Accesorios: deben poder retirarse para realizar mantenimiento y reparaciones 1926. 405(g)(1)
Diseño y protección del cableado • Usos prohibidos de los cables y cables flexibles – En reemplazo de cables fijos de estructuras – Para atravesar agujeros de paredes, cielos rasos o pisos – Para atravesar puertas, ventanas o aberturas similares – Adheridos a superficies de edificios – Ocultos detrás de paredes de edificios, cielos rasos o pisos 1926. 405(g)(1)(iii)
Cable flexible que pasa por encima de los cielos rasos
Diseño y protección del cableado • Los cables flexibles se deben conectar a dispositivos y accesorios para proporcionar sujetacables. – Evitarán jalar de lo que te transmitirá directamente a las uniones o tornillos de terminales. 1926. 405(g)(2)(iv)
Diseño y protección del cableado
Prácticas de trabajo relacionadas con la seguridad • El empleador no debe permitir que un empleado trabaje tan cerca de ningún componente de un circuito eléctrico. – Si el empleado pudiera entrar en contacto con el circuito eléctrico, se debe desactivar o proteger. 1926. 416(a)(1)
Prácticas de trabajo relacionadas con la seguridad • Los espacios de trabajo, pasillos y lugares similares de deben mantener despejados de cables para no que no presenten un riesgo para los empleados. 1926. 416(b)(2)
Prácticas de trabajo relacionadas con la seguridad • No se pueden usar cables eléctricos desgastados o deshilachados • Las extensiones no se deben enganchar, colgar de clavos ni suspender con alambre. 1926. 416(e)
Herramientas para identificar riesgos • Un probador de tensión para el receptáculo eléctrico con probador de disyuntor diferencial. – Voltímetros para la línea
Resumen En este curso, abarcaremos los siguientes temas: – Riesgos eléctricos comunes – Normas relacionadas con esos riesgos – Defectos/riesgos de equipos eléctricos – Herramientas/Técnicas que se usan para identificar riesgos
¿Reconoce algún riesgo? 44

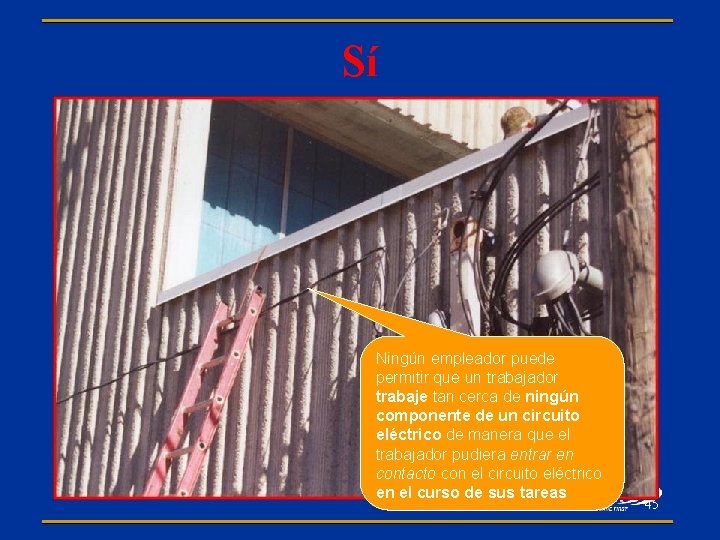

Sí Ningún empleador puede permitir que un trabajador trabaje tan cerca de ningún componente de un circuito eléctrico de manera que el trabajador pudiera entrar en contacto con el circuito eléctrico en el curso de sus tareas 45
¿Reconoce algún riesgo? 46

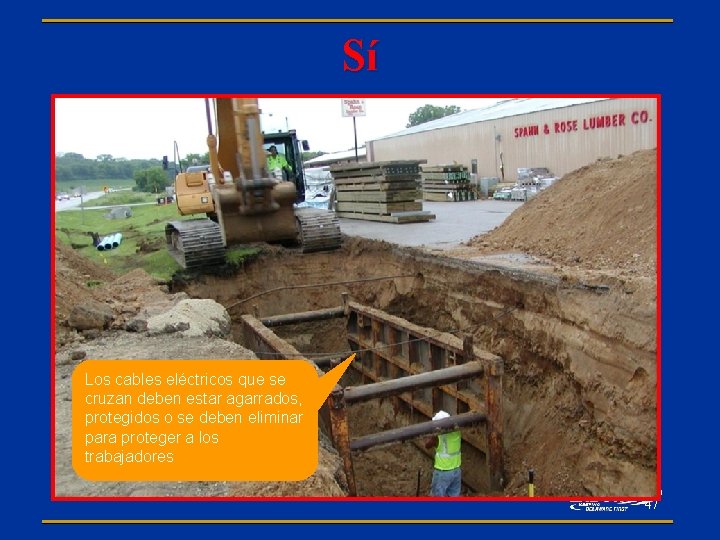

Sí Los cables eléctricos que se cruzan deben estar agarrados, protegidos o se deben eliminar para proteger a los trabajadores 47
¿Reconoce algún riesgo? 48

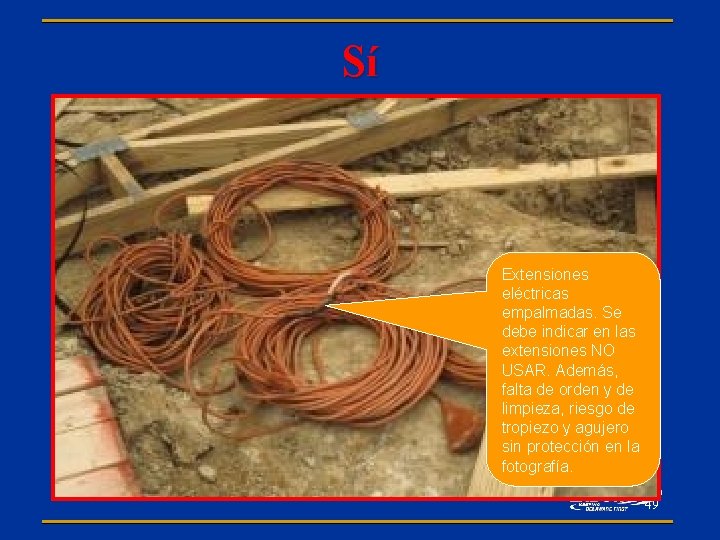

Sí Extensiones eléctricas empalmadas. Se debe indicar en las extensiones NO USAR. Además, falta de orden y de limpieza, riesgo de tropiezo y agujero sin protección en la fotografía. 49
¿Reconoce algún riesgo? 50
SÍ 1. Sin disyuntor diferencial 2. El sistema no tiene conexión a tierra 3. Las aberturas donde ingresaron los conductores no están cerradas 4. Sin tapa en las cajas 5. Tableros de paneles sin frente muerto 51
¿Reconoce algún riesgo? 52
SÍ El cable flexible del taladro eléctrico estaba empalmado en un conductor no flexible con aislamiento dañado 53
¿Reconoce algún riesgo? 54
Sí El andamio estaba montado a 4 ½ pies (1, 37 m) de cables eléctricos de 7, 2 kv. 55
¿Reconoce algún riesgo? 56
SÍ No se mantiene el recorrido continuo a tierra. Se usan múltiples cables para equipos fijos. 57
¿Reconoce algún riesgo? 58
SÍ El empleador usa un ventilador de pie sin la protección de la conexión a tierra. 59
¿Reconoce algún riesgo? 60
Sí Se debe proteger de la abrasión los conductores que ingresan en cajas, gabinetes o accesorios. Se deben cerrar bien las aberturas a través de las que ingresan los conductores. 61
¿Reconoce algún riesgo? 62
Sí Pueden pasar cables flexibles y cables a través de la puerta u otros puntos de aplastamiento, se debe proporcionar protección para evitar daños 63
¿Preguntas?
