La mietitrebbia Mietitrebbia Macchina semovente specializzata nelloperazione di

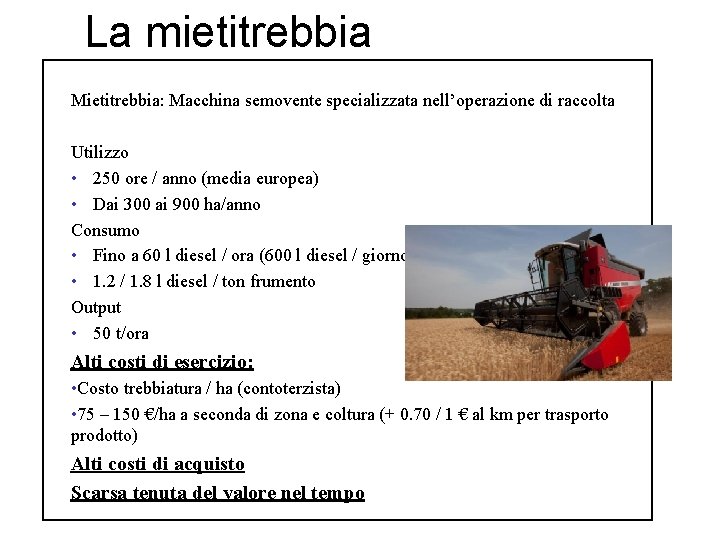

La mietitrebbia Mietitrebbia: Macchina semovente specializzata nell’operazione di raccolta Utilizzo • 250 ore / anno (media europea) • Dai 300 ai 900 ha/anno Consumo • Fino a 60 l diesel / ora (600 l diesel / giorno) • 1. 2 / 1. 8 l diesel / ton frumento Output • 50 t/ora Alti costi di esercizio: • Costo trebbiatura / ha (contoterzista) • 75 – 150 €/ha a seconda di zona e coltura (+ 0. 70 / 1 € al km per trasporto prodotto) Alti costi di acquisto Scarsa tenuta del valore nel tempo
La mietitrebbia segue la stagionalita’ della raccolta A livello Europeo, i cereali piu’ importanti per la trebbiatura sono: • Frumento (ed orzo) • Mais • Colza • Soia • Girasole • Leguminose • Riso
Schema di funzionamento della mietitrebbia • Mietitrebbia convenzionale: - battitore trasversale - separazione; scuotipaglia • Serbatoio Granella • Motore • Tubo di scarico • Scuotipaglia • Aspo • Canale elevatore • Battitore • Barra di taglio • Ventilatore • Controbatttore • Coclea • Sistema di ritorno • Crivello inferiore • Crivelllo superiore

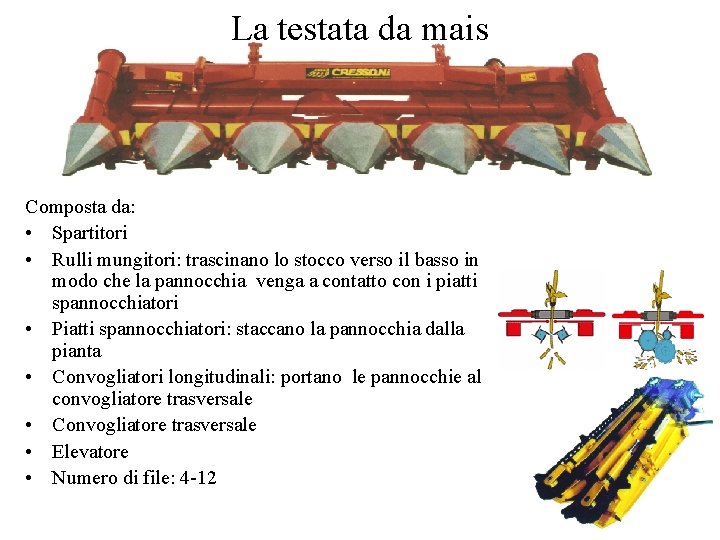

La testata da mais Composta da: • Spartitori • Rulli mungitori: trascinano lo stocco verso il basso in modo che la pannocchia venga a contatto con i piatti spannocchiatori • Piatti spannocchiatori: staccano la pannocchia dalla pianta • Convogliatori longitudinali: portano le pannocchie al convogliatore trasversale • Convogliatore trasversale • Elevatore • Numero di file: 4 -12

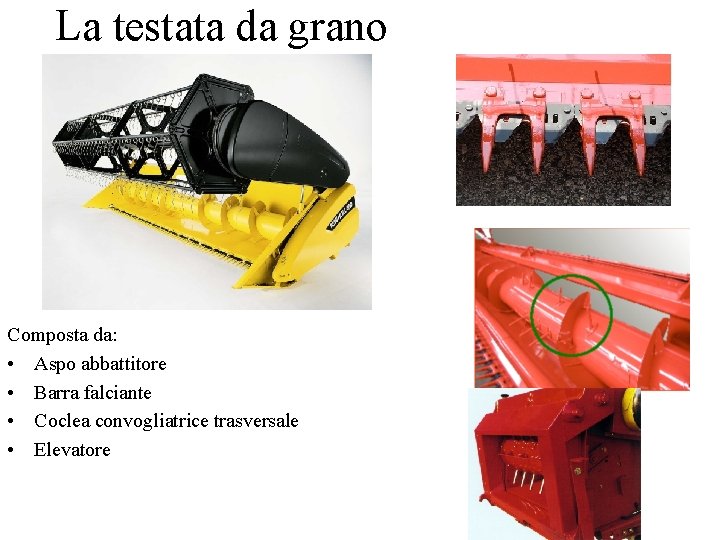

La testata da grano Composta da: • Aspo abbattitore • Barra falciante • Coclea convogliatrice trasversale • Elevatore

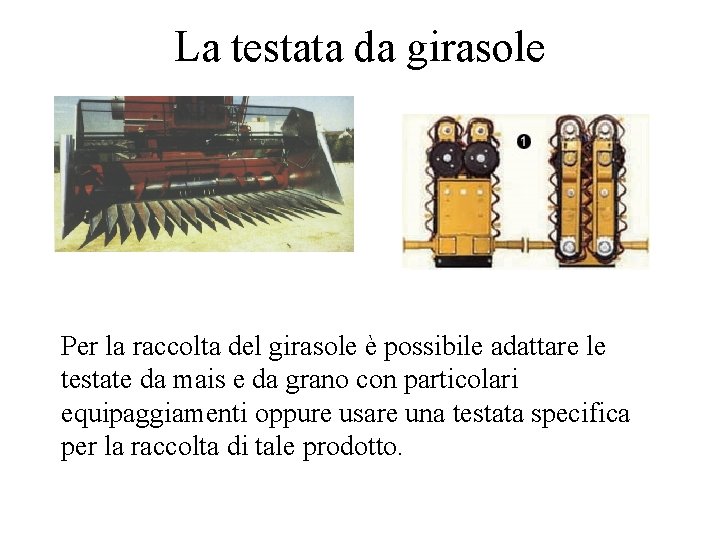

La testata da girasole Per la raccolta del girasole è possibile adattare le testate da mais e da grano con particolari equipaggiamenti oppure usare una testata specifica per la raccolta di tale prodotto.

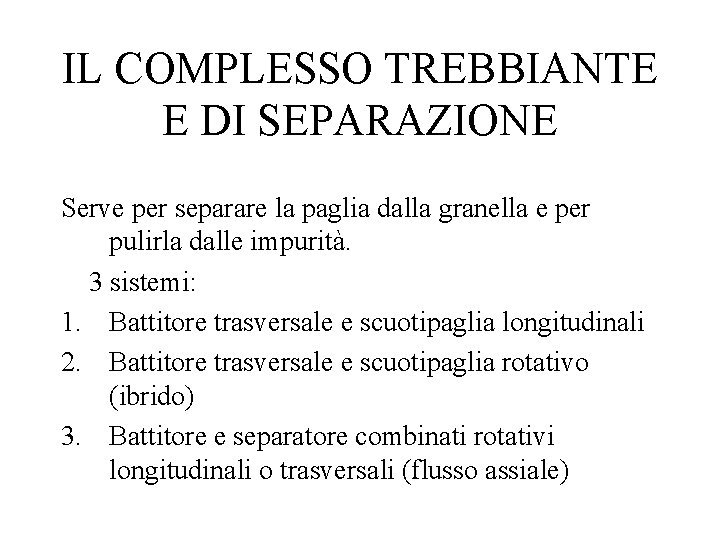

IL COMPLESSO TREBBIANTE E DI SEPARAZIONE Serve per separare la paglia dalla granella e per pulirla dalle impurità. 3 sistemi: 1. Battitore trasversale e scuotipaglia longitudinali 2. Battitore trasversale e scuotipaglia rotativo (ibrido) 3. Battitore e separatore combinati rotativi longitudinali o trasversali (flusso assiale)
Il complesso trebbiante e di separazione Battitore trasversale e scuotipaglia longitudinali • Cilindro post-battitore dentato. • Acceleratore di pre separazione. • Sistema di scuotitura intensiva.

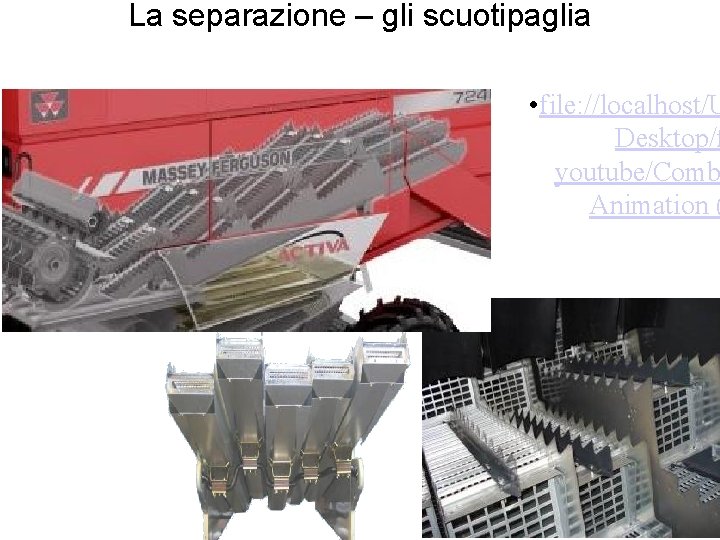

La separazione – gli scuotipaglia • file: //localhost/U Desktop/f youtube/Comb Animation (
Il complesso trebbiante e di separazione Battitore trasversale e scuotipaglia rotativo: • Rotore di separazione trasversale. • Rotori di separazione dentati, a flusso assiale (MT ibrida). file: //localhost/Users/sartoriluigi/ Desktop/filmati da
Il complesso trebbiante e di separazione Battitore e separatore combinati rotativi (assiale): • Trebbia • Aliment tura azione • Separa zione • A rotore singolo • Inseriti due rotori per migliorare la trebbiatura.
Mietitrebbia assiale • file: //localhost/Us ers/sartoriluigi/Des ktop/filmati da youtube/CR 9000
IL COMPLESSO DI PULITURA Composto da un cassone crivellazione oscillante e da un apparato di ventilazione ha la funzione di separare la granella dalle varie impurità (pula, piccoli pezzi di paglia ecc. ) che può presentare una volta trebbiata e separata. Il crivello superiore è a luci registrabili, quello inferiore è scelto in base alle dimensioni dei grani da separare.
LO SCARICO DELLA GRANELLA La granella, una volta pulita è portata ad un serbatoio posto dietro alla cabina di guida. Lo scarico di questo è viene eseguito mediante un trasportatore. Da considerare sono l’altezza da terra, lo sbraccio laterale del condotto e la portata
SISTEMI DI AUTOLIVELLAMENTO Hanno lo scopo di consentire la raccolta su terreni collinari. Può essere trasversale (quando si procede secondo le linee di livello), longitudinale (procedendo le linee di massima pendenza). Avviene con il disassamento delle ruote tramite martinetti idraulici a doppio effetto comandati da inclinometri che rilevano quando la macchina non è più orizzontale. Con questi sistemi si possono affrontare pendenze fino al 40%.

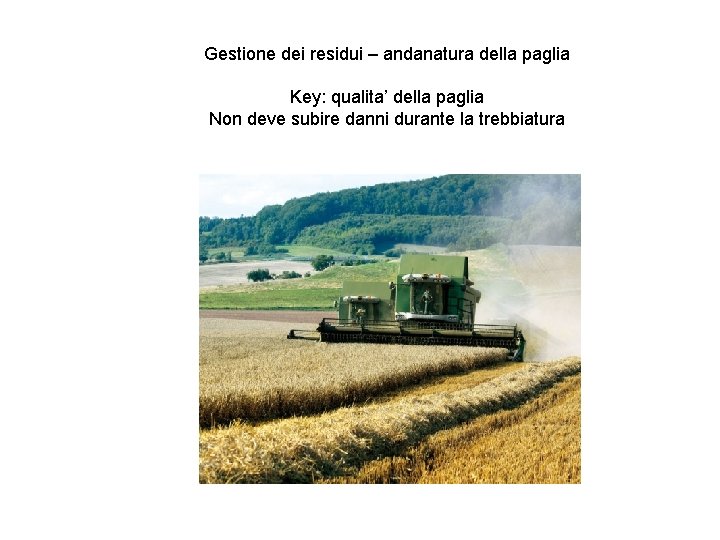

Gestione dei residui – andanatura della paglia Key: qualita’ della paglia Non deve subire danni durante la trebbiatura

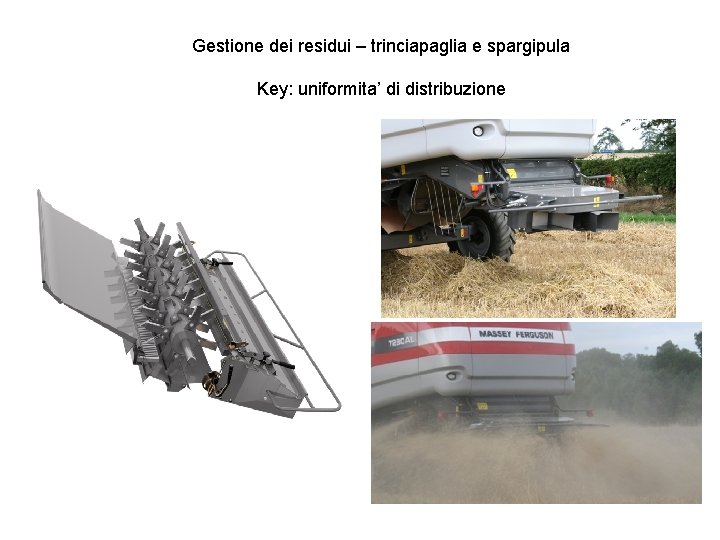

Gestione dei residui – trinciapaglia e spargipula Key: uniformita’ di distribuzione
Pneumatici – Cingolature Range gomme da 650 a 1050. New entry – Michelin Cerex. Bi. B Cingolature in gomma Cingolature Riso
Sistemi di monitoraggio delle perdite • Sieves can be adjusted directly from the Techtouch terminal, saving the operator valuable time

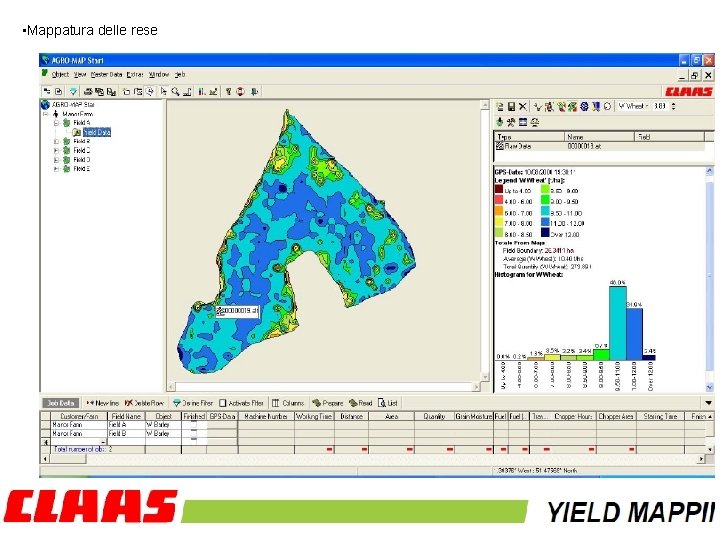

• Mappatura delle rese

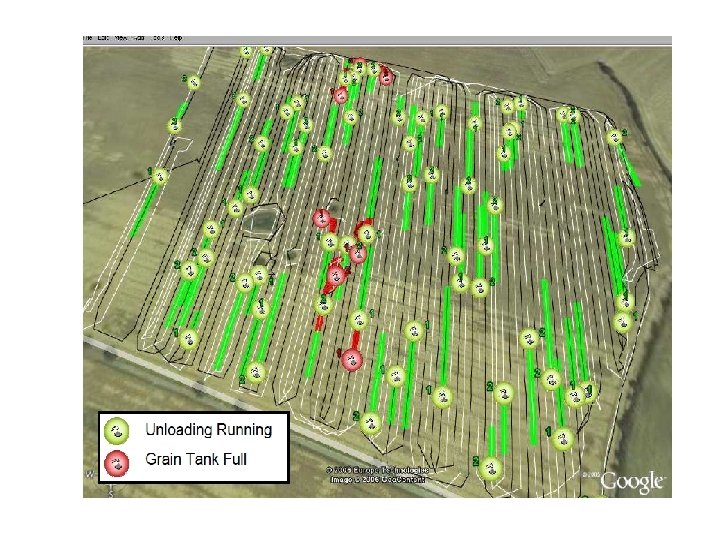

Telemetry
• Sistemi di guida assistita – guida satellitare • Aumento produttivita’: + 5 / 10 % • Laser • Sistema di guida satellitare (correzione DGPS) • Per l’operazione di raccolta, non e’ necessaria la precisione dei sistemi RTK
