La fuente de poder Arquitectura de la fuente

La fuente de poder Arquitectura de la fuente de poder 1

FUENTES XT • Recibe la alimentación de la red eléctrica (115 V, Corriente alterna) • La transforma en una corriente continua de +5, -5, +12 y -12 voltios. • Estas cuatro tensiones continuas serán utilizadas por el resto de los componentes del ordenador. Arquitectura de la fuente de poder 2

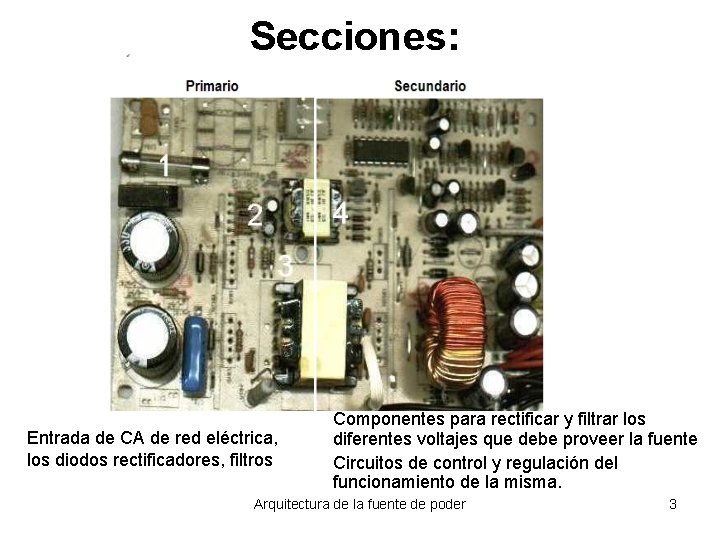

Secciones: Entrada de CA de red eléctrica, los diodos rectificadores, filtros Componentes para rectificar y filtrar los diferentes voltajes que debe proveer la fuente Circuitos de control y regulación del funcionamiento de la misma. Arquitectura de la fuente de poder 3

Conectores Para la board La salida de la fuente para la tarjeta principal tiene cables rojo/amarillo/azul y blanco, que entregan +5 +12 -5 y – 12 voltios Los conectores se denominan P 8 y P 9 • • Se componen de: 2 conectores MOLEX 15 -48 -0106 en la placa base 2 conectores MOLEX 90331 -0001 en los cables de salida de la fuente Arquitectura de la fuente de poder 4

Los conectores P 8 y P 9 se conectan al conector que hay en la placa madre, con la precaución de situar los cables negros siempre juntos. La potencia que nos suministra una fuente de alimentación suele estar entre los 200 y 250 vatios. (XT) Arquitectura de la fuente de poder 5

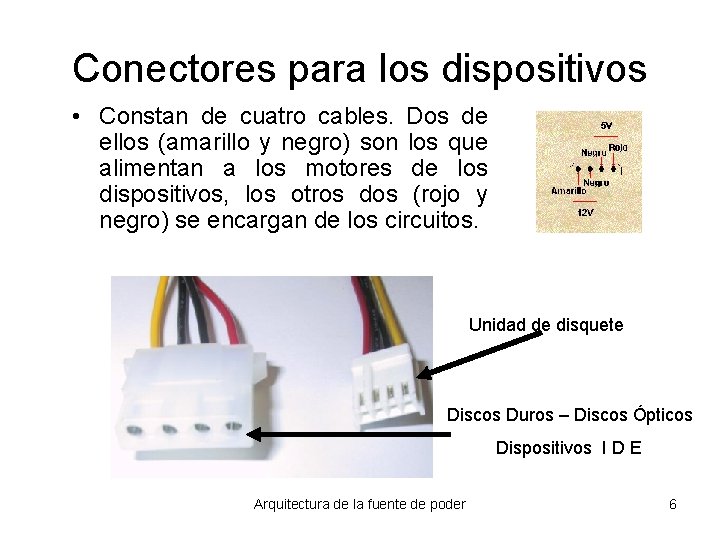

Conectores para los dispositivos • Constan de cuatro cables. Dos de ellos (amarillo y negro) son los que alimentan a los motores de los dispositivos, los otros dos (rojo y negro) se encargan de los circuitos. Unidad de disquete Discos Duros – Discos Ópticos Dispositivos I D E Arquitectura de la fuente de poder 6

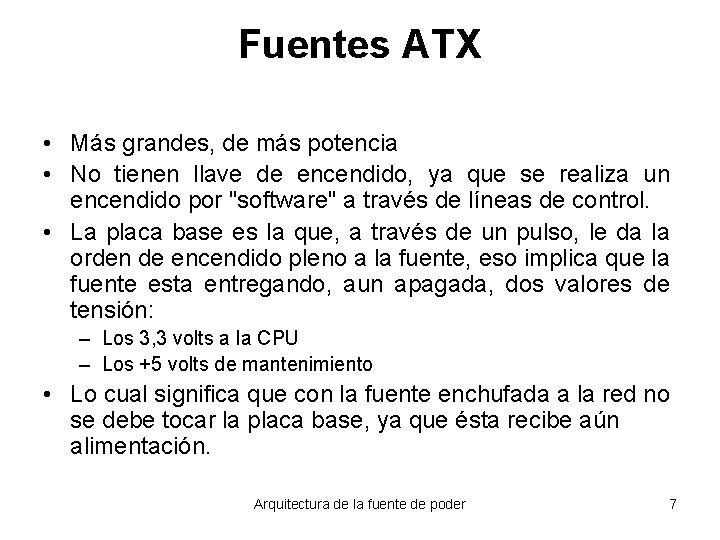

Fuentes ATX • Más grandes, de más potencia • No tienen llave de encendido, ya que se realiza un encendido por "software" a través de líneas de control. • La placa base es la que, a través de un pulso, le da la orden de encendido pleno a la fuente, eso implica que la fuente esta entregando, aun apagada, dos valores de tensión: – Los 3, 3 volts a la CPU – Los +5 volts de mantenimiento • Lo cual significa que con la fuente enchufada a la red no se debe tocar la placa base, ya que ésta recibe aún alimentación. Arquitectura de la fuente de poder 7

CONECTOR A LA BOARD en una fuente ATX Se compone de un sólo conector de 20 patillas Arquitectura de la fuente de poder 8

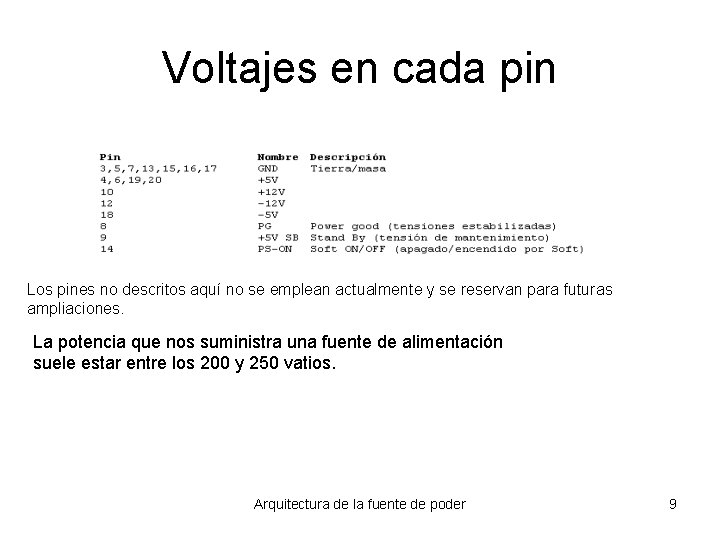

Voltajes en cada pin Los pines no descritos aquí no se emplean actualmente y se reservan para futuras ampliaciones. La potencia que nos suministra una fuente de alimentación suele estar entre los 200 y 250 vatios. Arquitectura de la fuente de poder 9

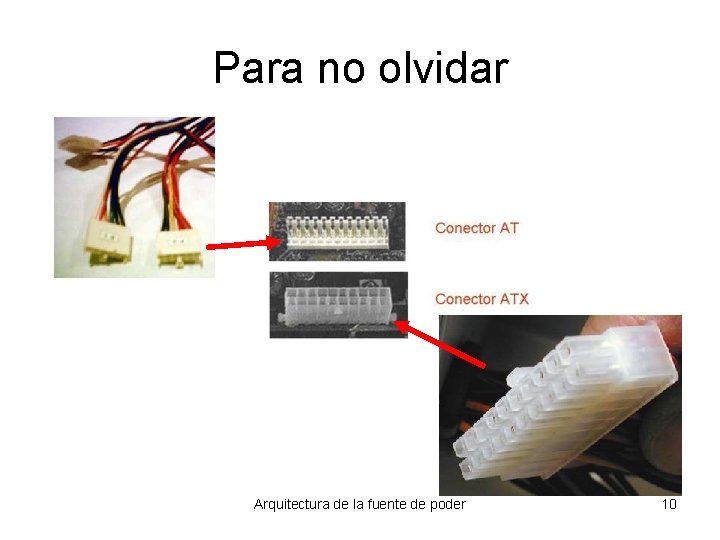

Para no olvidar Arquitectura de la fuente de poder 10

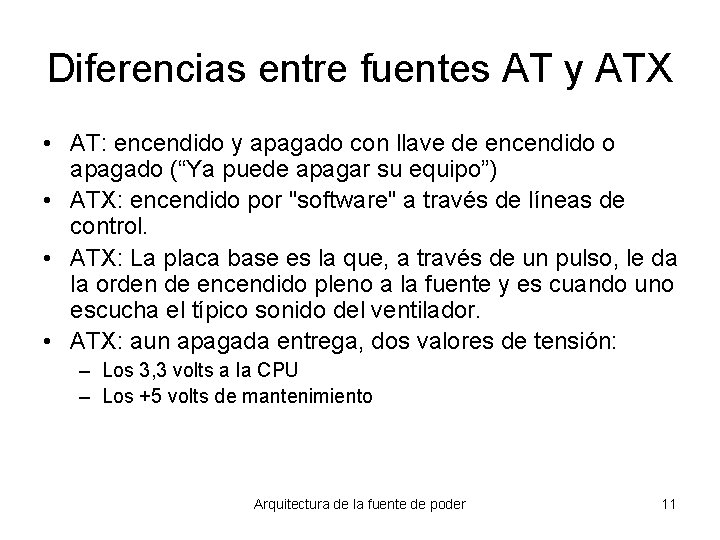

Diferencias entre fuentes AT y ATX • AT: encendido y apagado con llave de encendido o apagado (“Ya puede apagar su equipo”) • ATX: encendido por "software" a través de líneas de control. • ATX: La placa base es la que, a través de un pulso, le da la orden de encendido pleno a la fuente y es cuando uno escucha el típico sonido del ventilador. • ATX: aun apagada entrega, dos valores de tensión: – Los 3, 3 volts a la CPU – Los +5 volts de mantenimiento Arquitectura de la fuente de poder 11

Verificación de la fuente de poder Si el PC no responde en absoluto( no se enciende ningún LED de inicio, no hay ningún sonido asociado a los ventiladores o no emite ningún pitido) Es bastante fiable pero también es el que más puede sufrir las consecuencias de una incorrecta conexión a la red eléctrica, una subida o bajada brusca de tensión, problemas con la toma de tierra, etc. Arquitectura de la fuente de poder 12

Verificando el encendido de la fuente • Ubicamos el cable VERDE en el conector y su correspondiente contacto. Corresponde al PS-ON (Power Supply ON) de encendido de la fuente. • Al lado de este cable, nos encontramos con dos cables de color NEGRO que corresponden a masa. La fuente de alimentación está "viva", si al unir el cable verde con uno de los cables negros que se encuentran a su lado, escuchamos y notamos el giro del ventilador refrigerador de la fuente Arquitectura de la fuente de poder 13

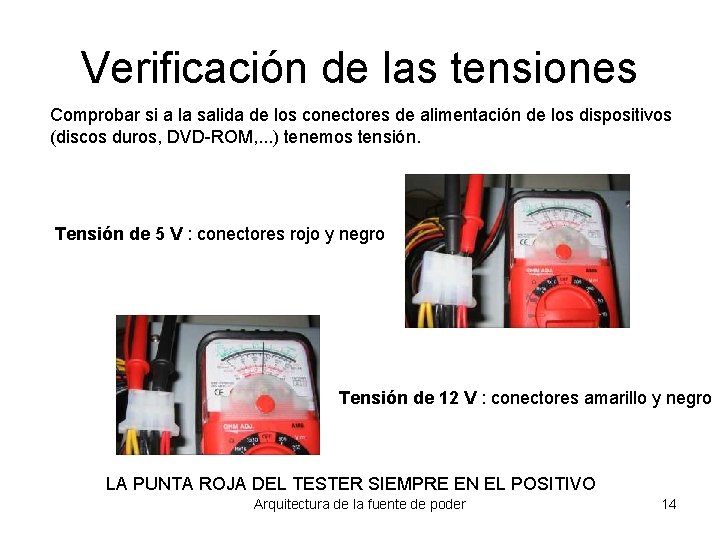

Verificación de las tensiones Comprobar si a la salida de los conectores de alimentación de los dispositivos (discos duros, DVD-ROM, . . . ) tenemos tensión. Tensión de 5 V : conectores rojo y negro Tensión de 12 V : conectores amarillo y negro LA PUNTA ROJA DEL TESTER SIEMPRE EN EL POSITIVO Arquitectura de la fuente de poder 14

Conectores para los terminales de la fuentes que van a la Board ( Tarjetas madre AT y ATX ) Arquitectura de la fuente de poder 15

Fuentes BTX Arquitectura de la fuente de poder 16

Conectores para los terminales que van de la fuente a la Board ( Tarjetas BTX ) Arquitectura de la fuente de poder 17

Terminales de la fuente para los Discos Duros IDE y SATA Arquitectura de la fuente de poder 18
