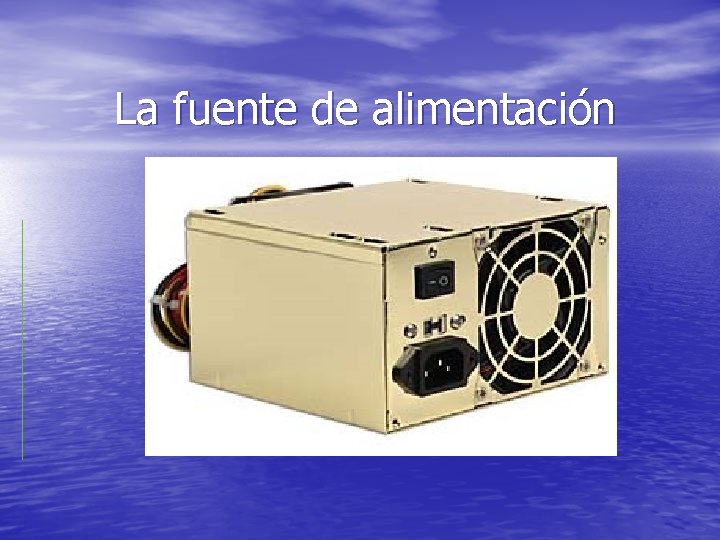

La fuente de alimentación

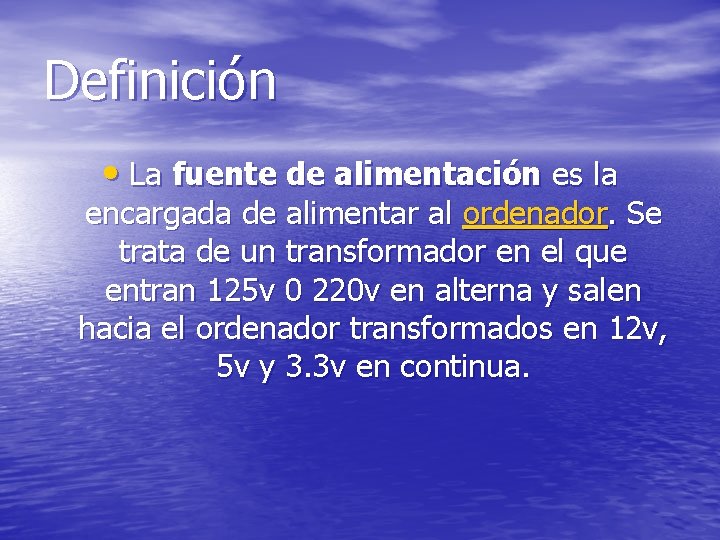

Definición • La fuente de alimentación es la encargada de alimentar al ordenador. Se trata de un transformador en el que entran 125 v 0 220 v en alterna y salen hacia el ordenador transformados en 12 v, 5 v y 3. 3 v en continua.

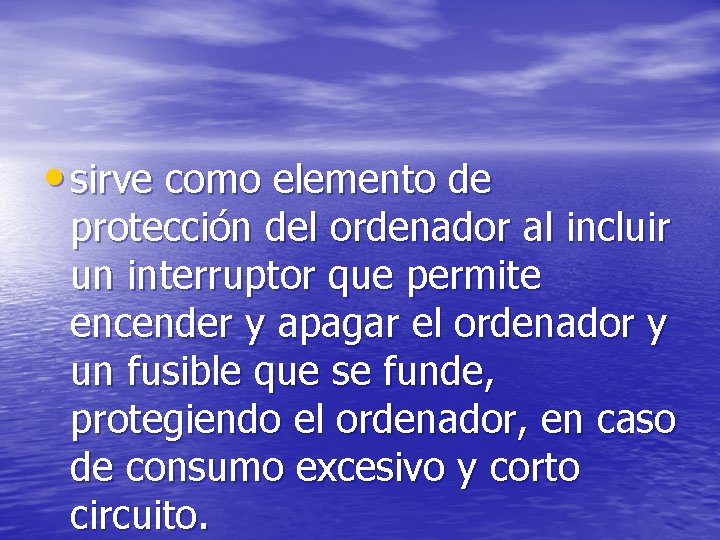

• sirve como elemento de protección del ordenador al incluir un interruptor que permite encender y apagar el ordenador y un fusible que se funde, protegiendo el ordenador, en caso de consumo excesivo y corto circuito.

Además…. • La fuente de alimentación tiene salidas tanto para la placa base (normalmente una salida con 20+4 pines y otra de 4 ó 6 pines) como para los diferentes elementos que necesitan alimentación directa (discos duros, disqueteras, unidades ópticas e incluso en algunos casos alimentación para tarjetas gráficas

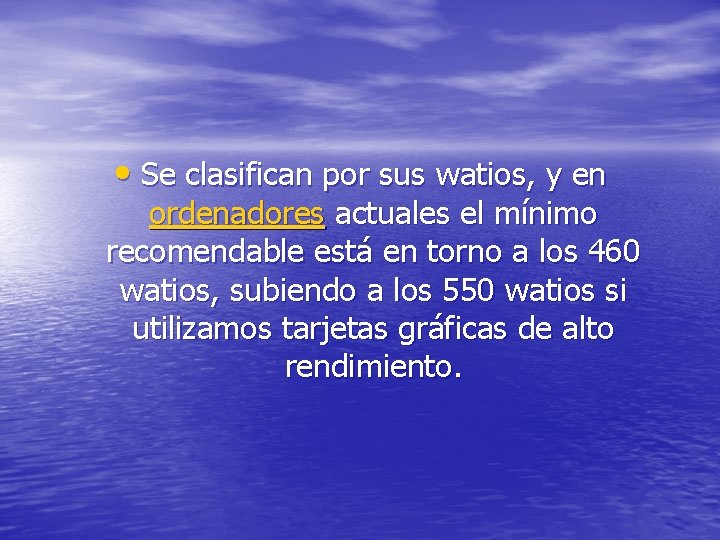

• Se clasifican por sus watios, y en ordenadores actuales el mínimo recomendable está en torno a los 460 watios, subiendo a los 550 watios si utilizamos tarjetas gráficas de alto rendimiento.

Potencia. • Existe una tabla, para clasificar las fuentes según su potencia y caja. Sobremesa AT => 150 -200 W Semitorre => 200 -300 W Torre => 230 -250 W Slim => 75 -100 W Sobremesa ATX => 200 -250 W

OJO!!! • estos datos son muy variables, y unicamente son orientativos, ya que varía segun el numero de dispositivos conectados al PC.

• la potencia en W se obtiene sumando cada uno los consumos de los distintos elementos, que se obtiene multiplicando los voltajes por los consumos de corrientes. Ejemplos de potencias necesarias por los dispositivos: • Un disco duro necesita 600 m. A a 5 V y 500 m. A a 12 V. • Un lector de CD precisa 500 m. A a 5 V y 200 m. A a 12 V

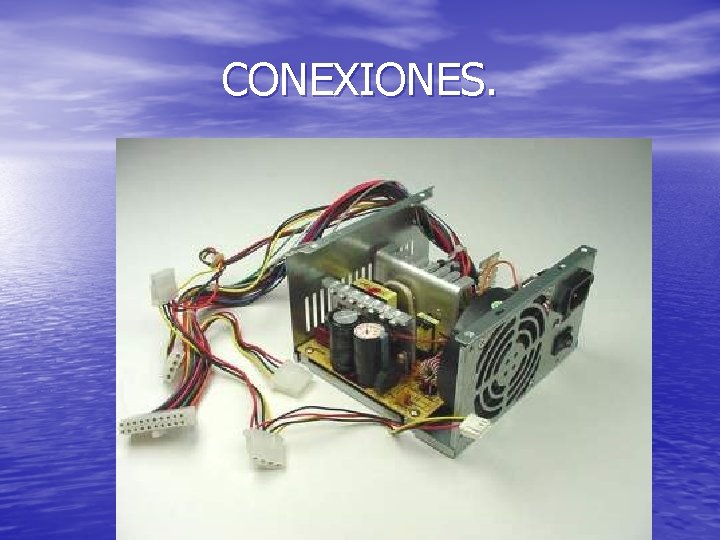

CONEXIONES.

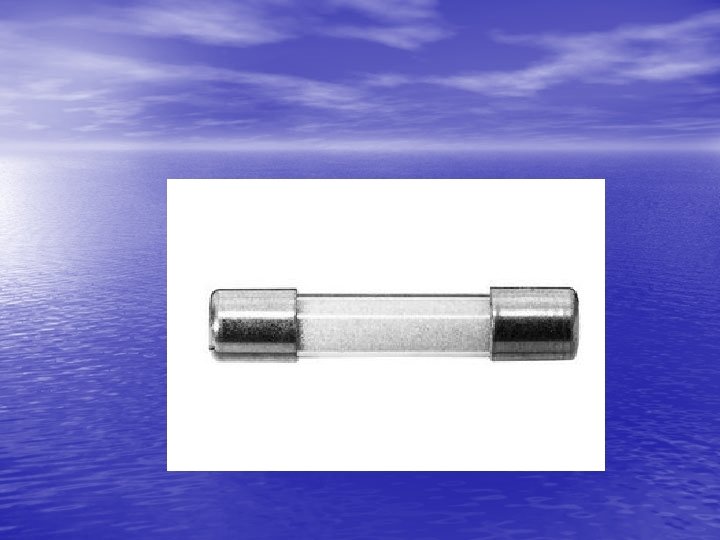

MANTENIMIENTO Y AVERIAS • El elemento que con mayor facilidad se estropea de una fuente de alimentación es el fusible. El síntoma es que no va ni el piloto del PC y suele producirse en la manipulación del interior de ordenador con este encendido (siempre apagar y desconectar el cable antes de trabajar dentro del ordenador). Un fusible fundido no deja pasar la corriente eléctrica y el hilo interno aparece roto o simplemente ennegrecido. Los fusibles se encuentran en tiendas de electricidad y electrónica y son muy baratos (unos 15 céntimos de Euro), se necesita uno de 20 mm y 5 A.

CONSEJOS: Las corrientes de 125 y 220 V son muy peligrosas para las personas. Especialmente si no se va calzado o se tiene el cuerpo muy sudado o mojado. Por ello trabajar siempre con la fuente de alimentación desconectada de la red eléctrica.

CONSEJOS: Los condensadores (cilindros grandes y plastificados) de la fuente de alimentación conservan la carga durante cierto tiempo después de desconectados y te pueden sacudir un buen chispazo si los tocas.

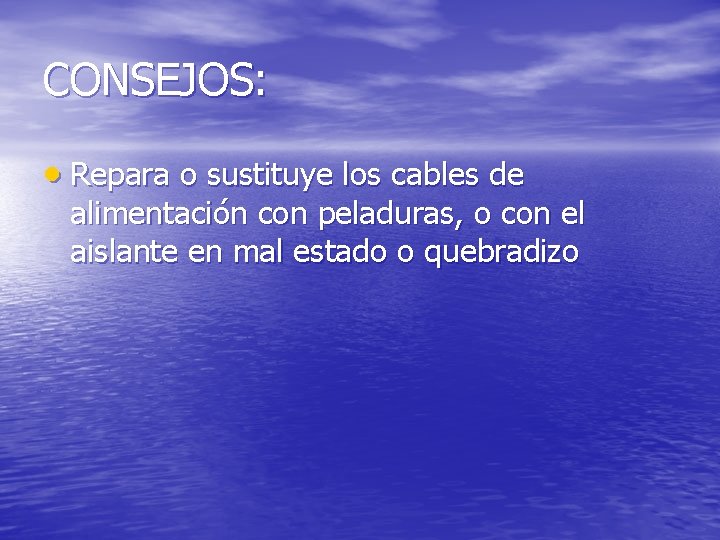

CONSEJOS: Repara o sustituye los cables de alimentación con peladuras, o con el aislante en mal estado o quebradizo

AVERIAS. • - La fuente deja de funcionar. Es el tipo de avería más fácil de localizar, ya que nuestro ordenador simplemente no va a encenderse.

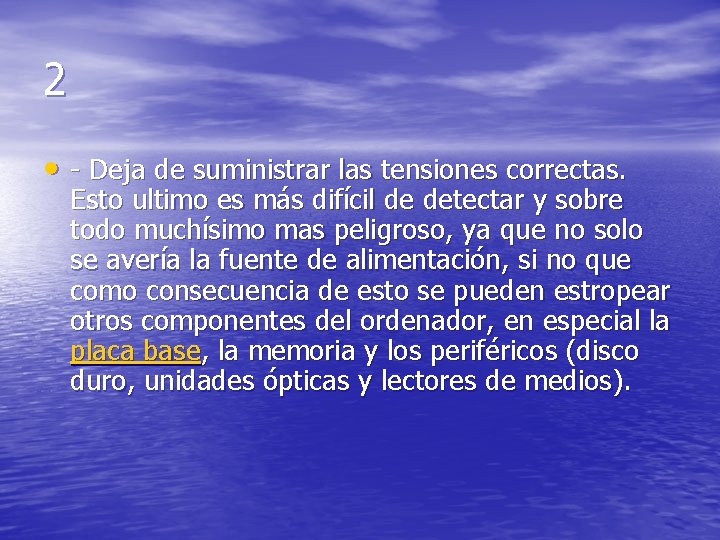

2 • - Deja de suministrar las tensiones correctas. Esto ultimo es más difícil de detectar y sobre todo muchísimo mas peligroso, ya que no solo se avería la fuente de alimentación, si no que como consecuencia de esto se pueden estropear otros componentes del ordenador, en especial la placa base, la memoria y los periféricos (disco duro, unidades ópticas y lectores de medios).

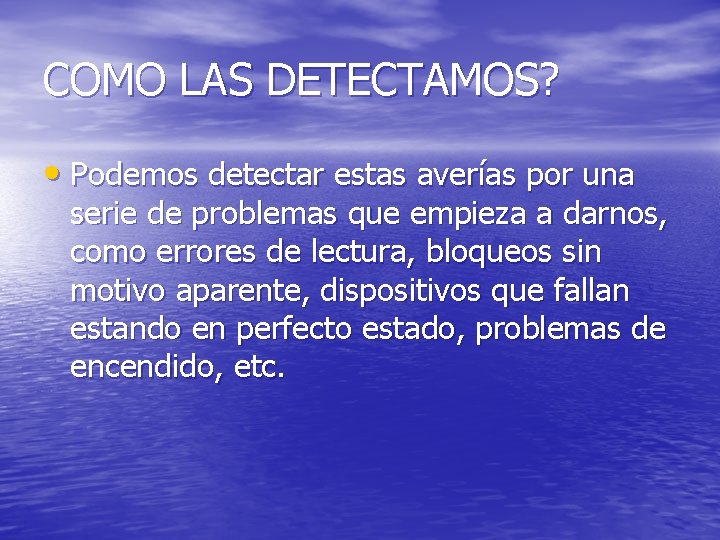

COMO LAS DETECTAMOS? • Podemos detectar estas averías por una serie de problemas que empieza a darnos, como errores de lectura, bloqueos sin motivo aparente, dispositivos que fallan estando en perfecto estado, problemas de encendido, etc.

• Hay programas de testeo, como el Everest y otros similares, que nos indican los voltajes exactos que le están entrando a la placa base. Es conveniente que de vez en cuando perdamos 5 o 10 minutos observando si las tensiones suministradas son correctas y, sobre todo, estables.

PRINCIPALES CAUSAS DE LAS AVERIAS

1. SOBRETENSIÓN • Una subida inesperada de tensión va a provocar en la mayoría de los casos la avería de la fuente de alimentación. Esta avería puede ser más o menos grave dependiendo de la intensidad de la sobretensión. En muchos casos se va a limitar a fundir el fusible de seguridad, por lo que con sustituir este fusible tendremos solucionado el problema, pero si se trata de una subido muy grande puede llegar a quemar la fuente, por lo que no tendremos más remedio que sustituirla por otra. Esto de quemar la fuente puede llegar a ser en el termino más literal de la palabra, llegando incluso a arder.

2. EXCESO DE TEMPERATURA FUENTE REFRIGE RADA POR ACEITE

• La fuente de alimentación es uno de los elementos del ordenador que más temperatura genera. Esto se debe que todos los transformadores se calientan y a la potencia que tienen. Las averías por sobrecalentamiento suelen avisar, ya que antes de estropearse definitivamente da una serie de síntomas, como por ejemplo apagarse el ordenador al poco tiempo de conectarlo, volviendo a funcionar pasado un cierto tiempo (evidentemente, el tiempo que la fuente de alimentación necesita para bajar su temperatura).

MOTIVOS: • - Una mala ubicación. Debemos asegurarnos que la fuente de alimentación no tenga ningún obstáculo para evacuar el aire caliente que sale de ella, manteniendo una distancia mínima entre esta y la pared o el fondo del mueble donde esté situado en ordenador de al menos 10 cms. (15 cms. en zonas donde haga mucho calor), así como asegurarnos de que le entra suficiente aire fresco.

• - Ventilador que no funciona. Hay que comprobar cada cierto tiempo que el ventilador de la fuente de alimentación funciona correctamente, evacuando la cantidad necesaria de aire caliente para mantener a la fuente en su temperatura óptima de funcionamiento. Si el ventilador se estropea deja de circular el aire y la fuente no refrigera. Ruidos fuera de lo habitual es estos ventiladores son síntomas de que no están funcionando correctamente y pronto van a dejar de hacerlo.

• - Suciedad acumulada. Por tratarse de un elemento de transformación de electricidad (que ya de por si es un imán para el polvo y la suciedad) y de un elemento por el que circula una gran cantidad de aire, las fuentes de alimentación acumulan una gran cantidad de polvo y suciedad.

CAMBIO DEL FUSIBLE. Atención al abrir la caja con los condensadores que se encuentran en su interior ya que acumulan electricidad aunque este desconectado el cable de la red eléctrica.

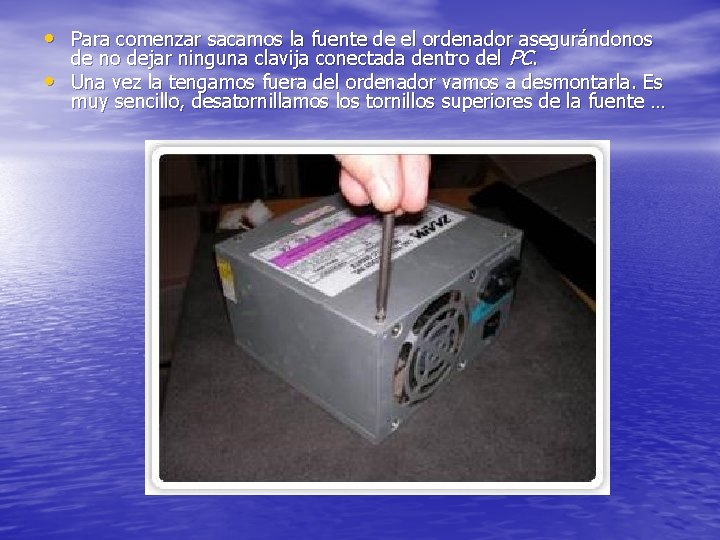

• Para comenzar sacamos la fuente de el ordenador asegurándonos • de no dejar ninguna clavija conectada dentro del PC. Una vez la tengamos fuera del ordenador vamos a desmontarla. Es muy sencillo, desatornillamos los tornillos superiores de la fuente …

Sacamos la tapa …

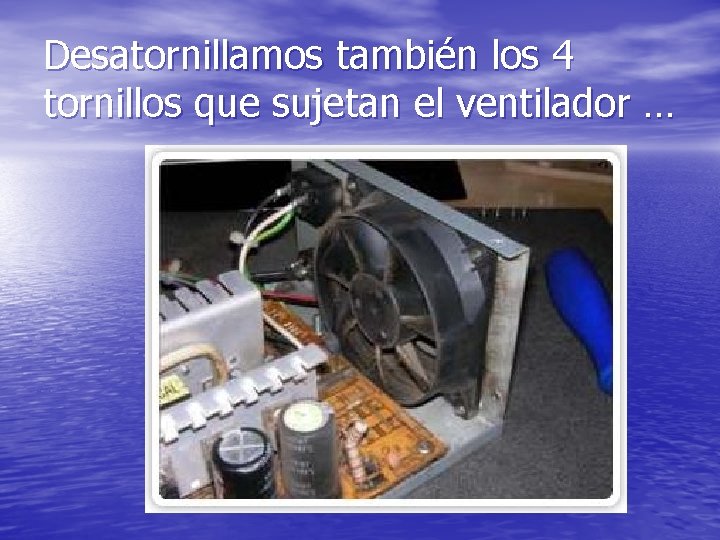

Desatornillamos también los 4 tornillos que sujetan el ventilador …

Limpiamos el ventilador con una brocha pequeña …

No estaría de mas con un secador meterle aire para quitar mejor las partículas de polvo. Una vez lo tenemos todo limpio atornillamos el ventilador de nuevo …

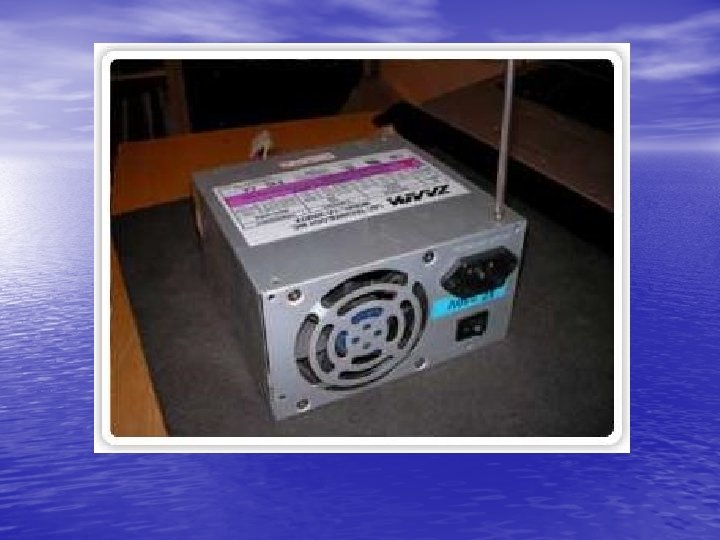

ESTA COMO NUEVA!!!! Volvemos a montar la tapa con sus tornillos y listo …

APROVECHAMIENTO: • Fuente de alimentación para el scalextric (+12 V, • • el mando regula el voltaje) Fuente de alimentación para un tren eléctrico ( +12, +5, 0, -5 y -12). Con una fuente de alimentación y un lector de CD, se puede hacer un reproductor de CD, pues directamente a la conexión de auriculares se pueden enchufar unos o unos altavoces con amplificador.
