Introduction à la fibre optique l Les télécommunications modernes font largement appel aux fibres optiques car celles-ci présentent de très grands avantages par rapport aux câbles en cuivre: – – – Faible atténuation Légèreté Grande bande passante Sécurité Guide insensible aux rayonnements Les inconvénients résident surtout dans le domaine de la fragilité et du coût.

Introduction à la fibre optique l Il existe deux types de fibre optique: – – La fibre monomode La fibre multimode

Introduction à la fibre optique l FIBRE MULTIMODE Guide d’onde optique dans lequel la lumière voyage en modes multiples. Le rapport typique des dimensions coeur/gaine (mesurée en microns) d’une telle fibre est de 62, 5/125 ou 50/125.

Introduction à la fibre optique l Fibre MONOMODE Fibre optique avec un coeur de faible diamètre (habituellement 9 μm) dans laquelle un seul mode, le mode fondamental, peut se propager. Ce type de fibre est particulièrement adapté aux transmission à large bande sur grandes distances puisque sa bande passante n’est limitée que par la dispersion chromatique.

Introduction à la fibre optique Fibre multimode Fibre monomode cœur = 50, 62, 5 ou 100 μm cœur < 10 μm Bande passante < 1 Ghz Bande passante > 1 Ghz Fibre à saut ou à gradient d’indice Fibre à saut d’indice

Introduction à la fibre optique Structure d’une fibre nue: Elle est composée de 2 parties concentriques distinctes 250 μm

Introduction à la fibre optique Structure d’une fibre nue: Elle est composée de 2 parties concentriques distinctes: Une partie optique qui canalise et propage la lumière 125 μm partie optique

Introduction à la fibre optique Structure d’une fibre nue: Elle est composée de 2 parties concentriques distinctes: Une couche de protection mécanique appelée revêtement primaire (coating) sans fonction de propagation 250 μm revêtement de

Introduction à la fibre optique La partie optique, qui propage la lumière, est constituée de deux couches concentriques indissociables: -Le coeur optique (Core) composé de silice dans lequel se propagent les ondes optiques. - La gaine optique (Cladding) composée en général du même matériau que le coeur mais dopée différemment. Elle confine les ondes optiques dans le cœur.

Introduction à la fibre optique

Quelques notions d’optique l L’indice absolu d’un milieu (généralement noté n) est le rapport entre la vitesse de la lumière dans le vide et la vitesse de la lumière dans le milieu considéré. matériau indice vitesse en km/s vide 1, 000 300000 air 1, 0002926 299912 eau(20°C) 1, 330 225564 verre au plomb 1, 900 157895 Diamant 2, 400 125000 cœur fibre 62, 5/125 1, 500 200000 Plus la valeur de l’indice est élevée et plus la vitesse de l’onde est faible.

Quelques notions d’optique Fréquence (f en Hz): nombre de vibrations par unité de temps dans un phénomène périodique. Période T = 6, 28 s f = 1/T = 0, 159 Hz

Quelques notions d’optique l Longueur d’onde (λ en m): distance entre deux points consécutifs de même phase d’un mouvement ondulatoire qui se propage en ligne droite. λ = 6, 28 m La longueur d’onde est généralement exprimée en nm.

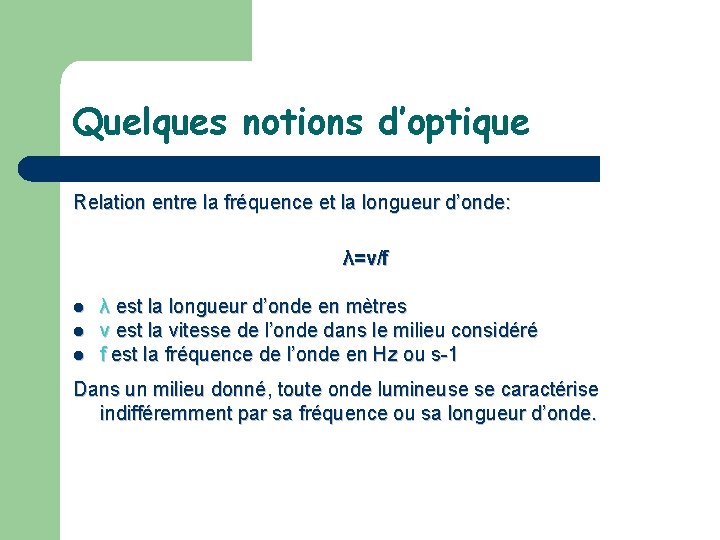

Quelques notions d’optique Relation entre la fréquence et la longueur d’onde: λ=v/f l l l λ est la longueur d’onde en mètres v est la vitesse de l’onde dans le milieu considéré f est la fréquence de l’onde en Hz ou s-1 Dans un milieu donné, toute onde lumineuse se caractérise indifféremment par sa fréquence ou sa longueur d’onde.

Quelques notions d’optique Longueurs d’onde utilisées pour la fibre optique (situées dans l’invisible)

Quelques notions d’optique Spectre utilisé dans le cadre de la transmission par fibre optique 1625 IV fenêtre systèmes monomodes

Quelques notions d’optique

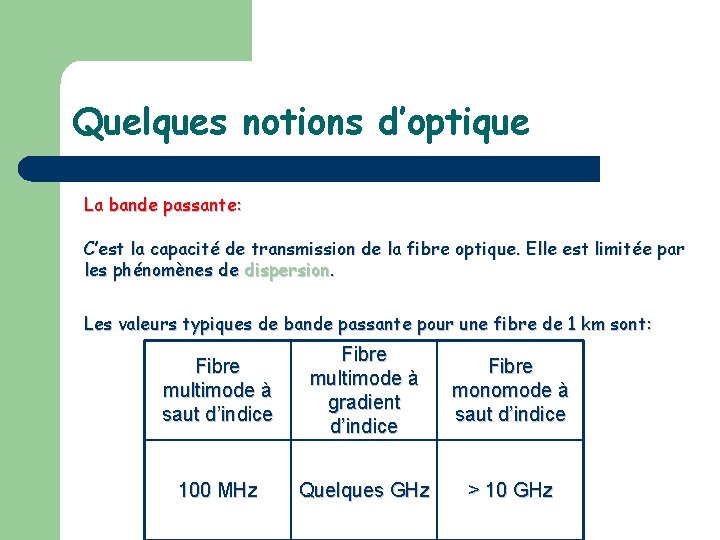

Quelques notions d’optique La bande passante: C’est la capacité de transmission de la fibre optique. Elle est limitée par les phénomènes de dispersion. Les valeurs typiques de bande passante pour une fibre de 1 km sont: Fibre multimode à saut d’indice Fibre multimode à gradient d’indice Fibre monomode à saut d’indice 100 MHz Quelques GHz > 10 GHz

Quelques notions d’optique

Quelques notions d’optique l Les classes de fibre La fibre OM 1 correspond à une fibre 62, 5/125 µm « courante » . La fibre OM 2 stipule une bande passante de 500 MHz. km dans les deux fenêtres 850 nm et 1300 nm. Les fibres 50/125 µm « courantes » répondent à cette spécification (et la dépassent).

Quelques notions d’optique La fibre OM 3 est définie pour couvrir les besoins des futures liaisons à 10 Gbit/s. Cette spécification de fibre vise à atteindre ce débit sur des distances de 300 m à 850 nm. La fibre OM 3 stipule une bande passante de 1500 MHz. km dans la fenêtre 850 nm et des caractéristiques de bande passante mesurées avec un émetteur à diodes laser (fibre 50/125µm) La fibre OS 1 Permet de transmettre le 10 Gb/s sur 2 à 10 km. C’est la fibre G 652 la plus couramment utilisée dans les réseaux de télécommunications.

Quelques notions d’optique

Le raccordement optique

Principe d’une transmission par fibre optique.

Principe d’une transmission par fibre optique

Principe d’une transmission par fibre optique Les récepteurs l l l Les détecteurs de lumière utilisés en transmission optique sont des photodiodes à semi-conducteur. Il existe sur le marché essentiellement deux types de composants La photodiode PIN La photodiode à avalanche (utilisé pour de faibles niveaux de réception). Ces deux composants transforment une énergie lumineuse en une énergie électrique. l Les diodes PIN sont les plus populaires et les moins coûteuses alors que les diodes à avalanches sont les plus performantes.

Principe d’une transmission par fibre optique

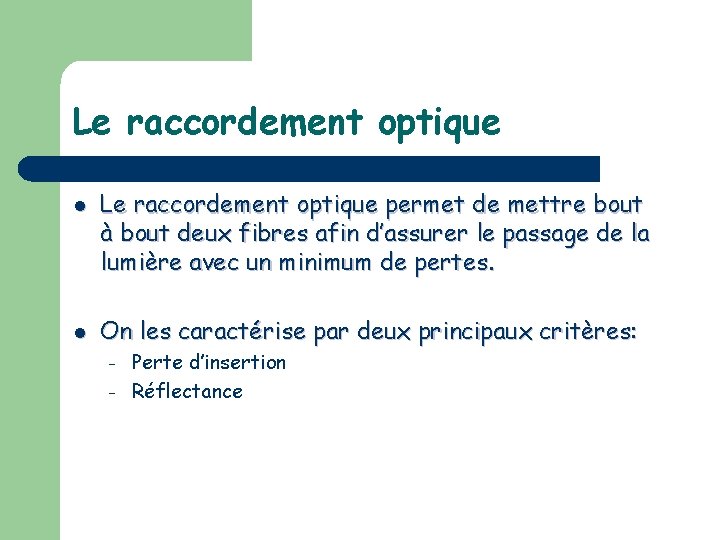

Le raccordement optique l l Le raccordement optique permet de mettre bout à bout deux fibres afin d’assurer le passage de la lumière avec un minimum de pertes. On les caractérise par deux principaux critères: – – Perte d’insertion Réflectance

Le raccordement optique l l l Problèmes liés au raccordement de deux fibres Non alignement des axes de 2 fibres Ecartement de 2 faces optiques Mésalignement angulaire des 2 axes de fibres Suivant la norme NF EN 188100, les fabricants de fibre se doivent de respecter les tolérances suivantes: l Diamètre du cœur 9, 05 ± 0, 50 µm l Diamètre de gaine optique 125 ± 2 µm l Concentricité cœur/gaine <0, 6 µm

Le raccordement optique

Le raccordement optique La réflectance est une grandeur permettant de caractériser le coefficient d’un élément optique réfléchissant. On la définit comme le rapport entre la puissance réfléchie par l’élément sur la puissance incidente. Non contrôlées, les réflexions peuvent dégrader les performances du système en perturbant le fonctionnement de l’émetteur laser, créer des perturbations sur du signal analogique ou générer du bruit sur le récepteur (surtout dans le cas d’une transmission par fibre monomode)

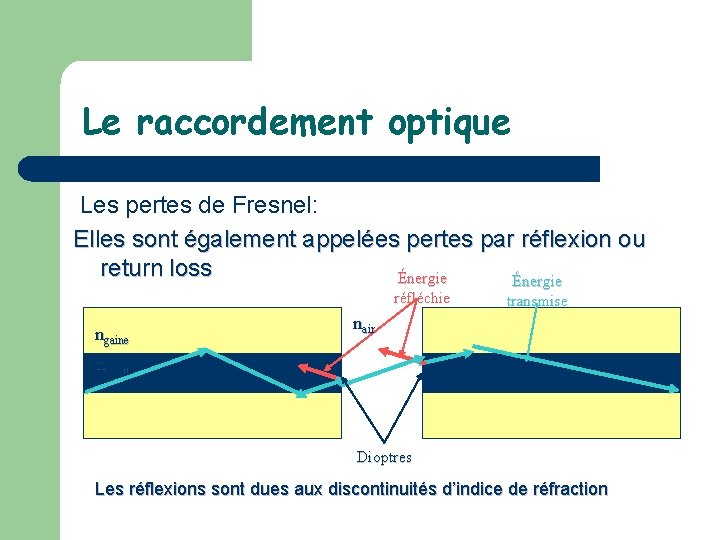

Le raccordement optique Les pertes de Fresnel: Elles sont également appelées pertes par réflexion ou return loss Énergie réfléchie ngaine transmise nair ncoeur Dioptres Les réflexions sont dues aux discontinuités d’indice de réfraction

Le raccordement optique

Le raccordement optique l Les connecteurs Il existe plusieurs types de connecteurs: -SC -ST -LC -MTRJ -VF-45 -etc…….
