La estructura bsica de un divisor de voltaje

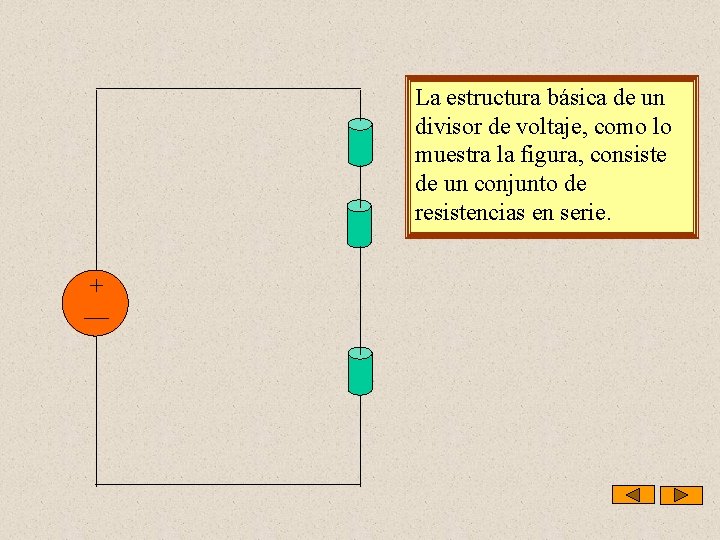

La estructura básica de un divisor de voltaje, como lo muestra la figura, consiste de un conjunto de resistencias en serie.

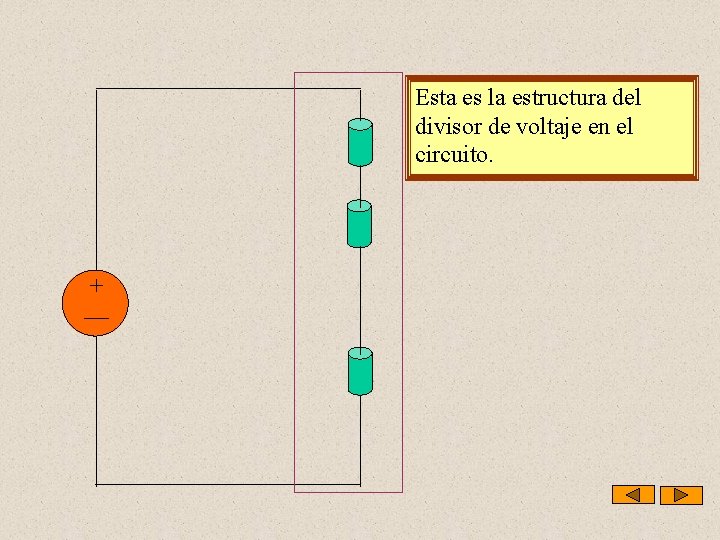

Esta es la estructura del divisor de voltaje en el circuito.

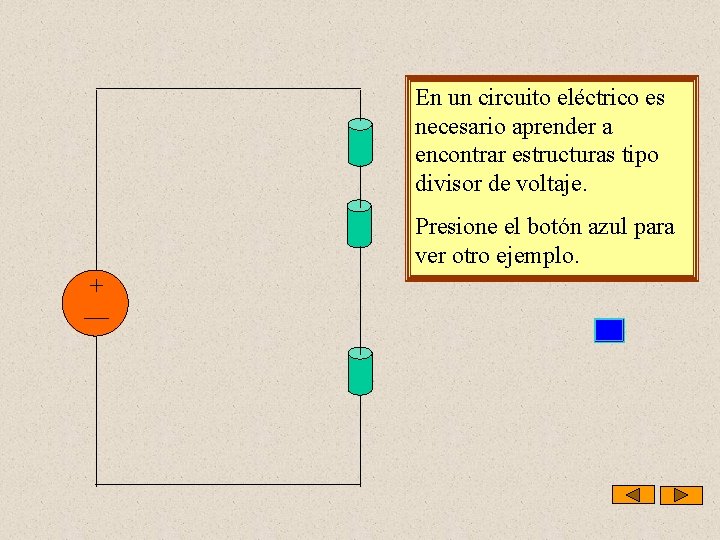

En un circuito eléctrico es necesario aprender a encontrar estructuras tipo divisor de voltaje. Presione el botón azul para ver otro ejemplo.

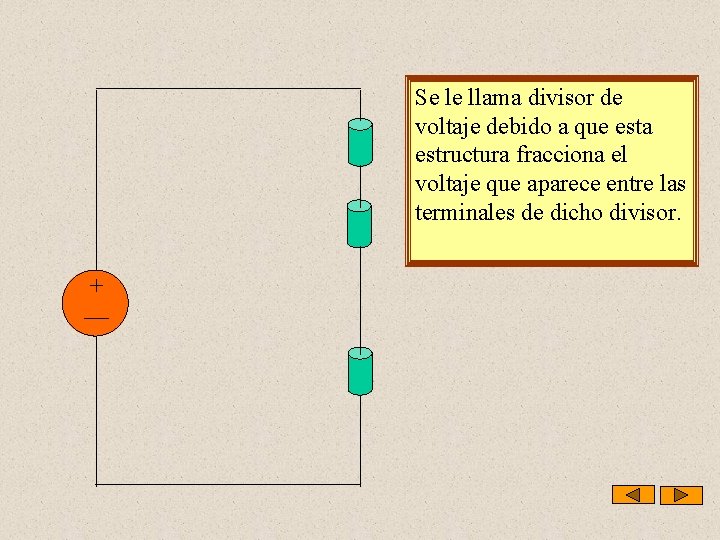

Se le llama divisor de voltaje debido a que esta estructura fracciona el voltaje que aparece entre las terminales de dicho divisor.

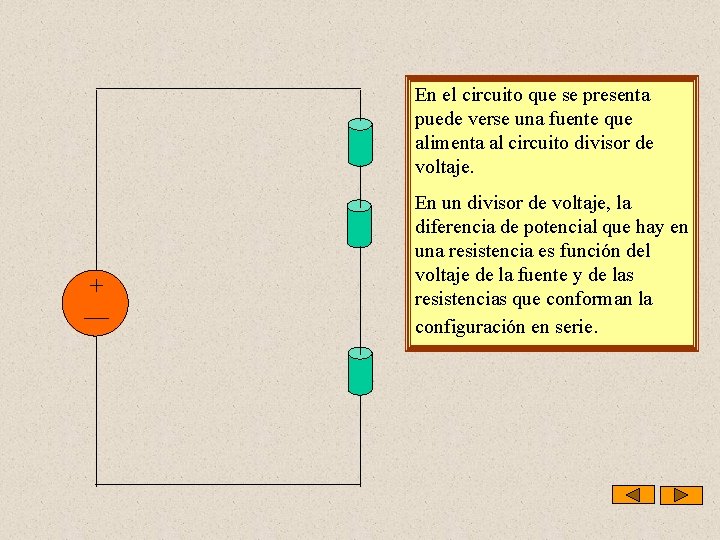

En el circuito que se presenta puede verse una fuente que alimenta al circuito divisor de voltaje. En un divisor de voltaje, la diferencia de potencial que hay en una resistencia es función del voltaje de la fuente y de las resistencias que conforman la configuración en serie.

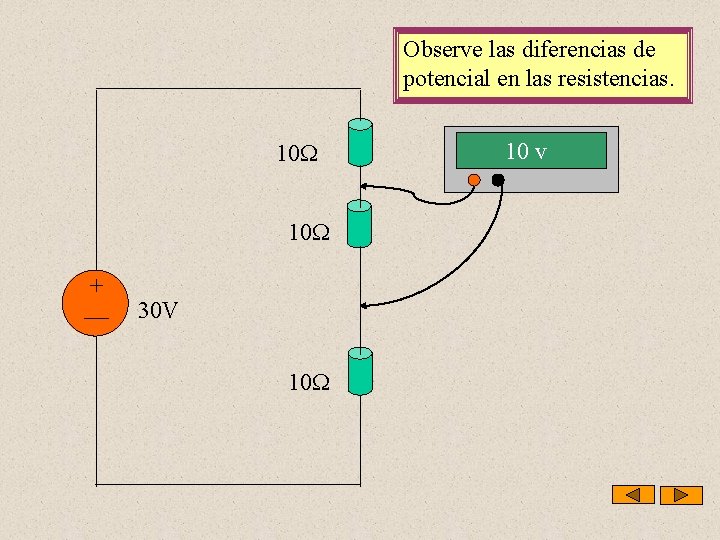

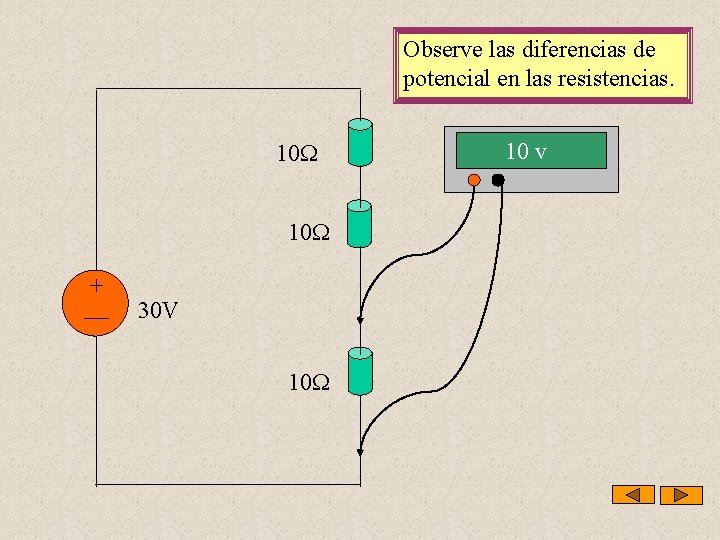

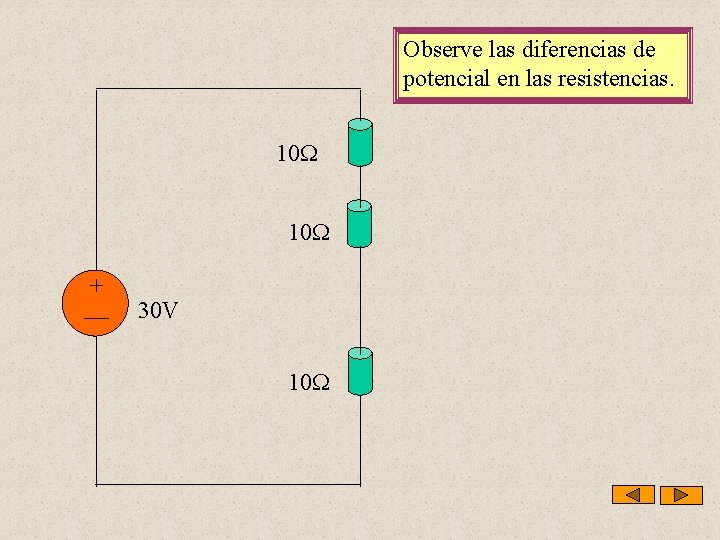

Observe las diferencias de potencial en las resistencias. 10 10 30 V 10

Observe las diferencias de potencial en las resistencias. 10 10 30 V 10 v

Observe las diferencias de potencial en las resistencias. 10 10 30 V 10 v

Observe las diferencias de potencial en las resistencias. 10 10 30 V 10 v

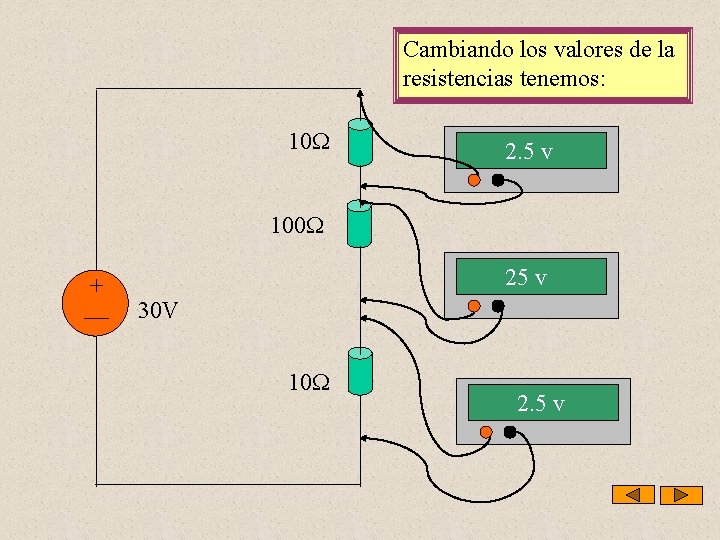

Cambiando los valores de la resistencias tenemos: 10 2. 5 v 100 25 v 30 V 10 2. 5 v

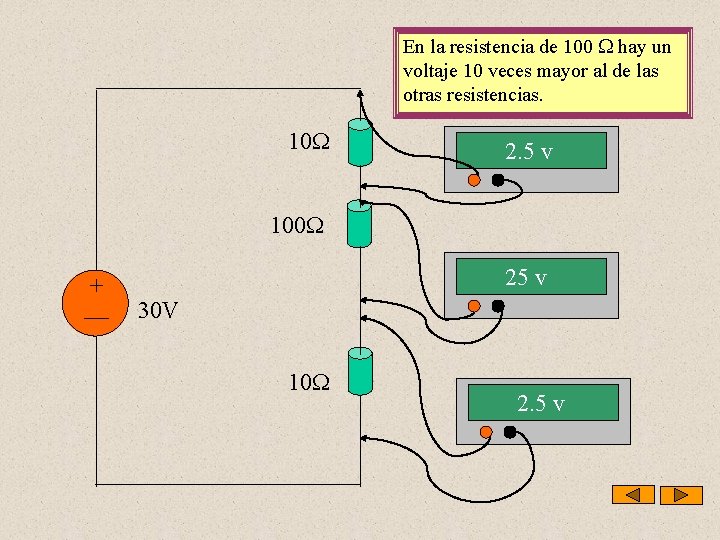

En la resistencia de 100 hay un voltaje 10 veces mayor al de las otras resistencias. 10 2. 5 v 100 25 v 30 V 10 2. 5 v

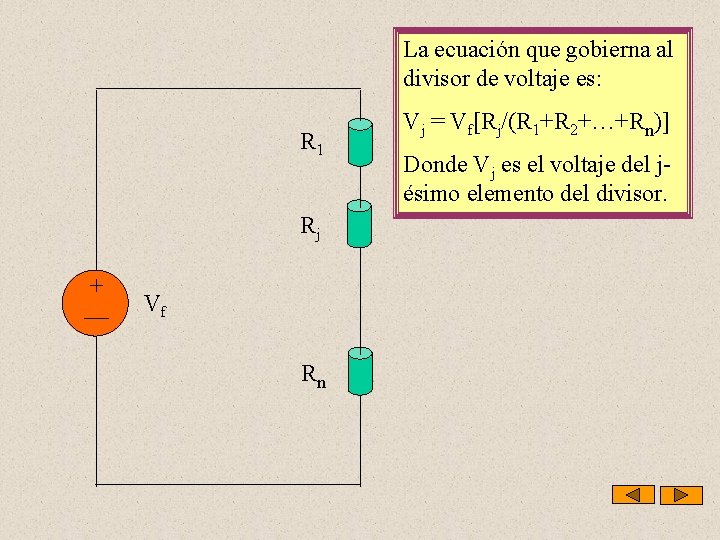

La ecuación que gobierna al divisor de voltaje es: R 1 Rj Vf Rn Vj = Vf[Rj/(R 1+R 2+…+Rn)] Donde Vj es el voltaje del jésimo elemento del divisor.

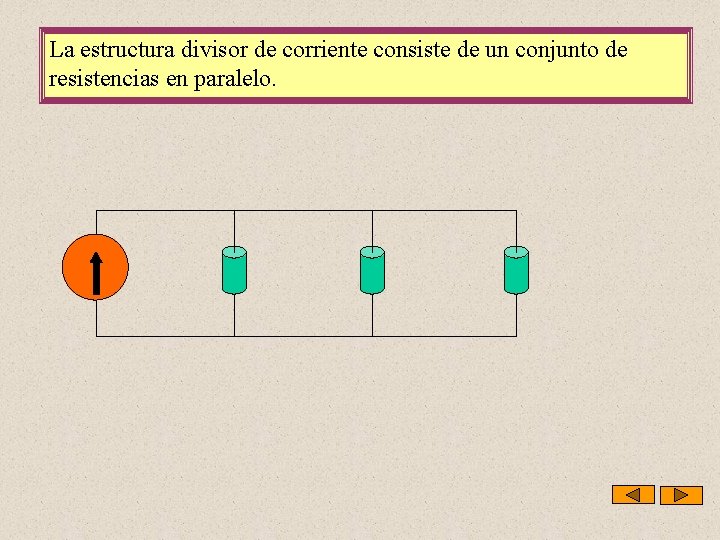

La estructura divisor de corriente consiste de un conjunto de resistencias en paralelo.

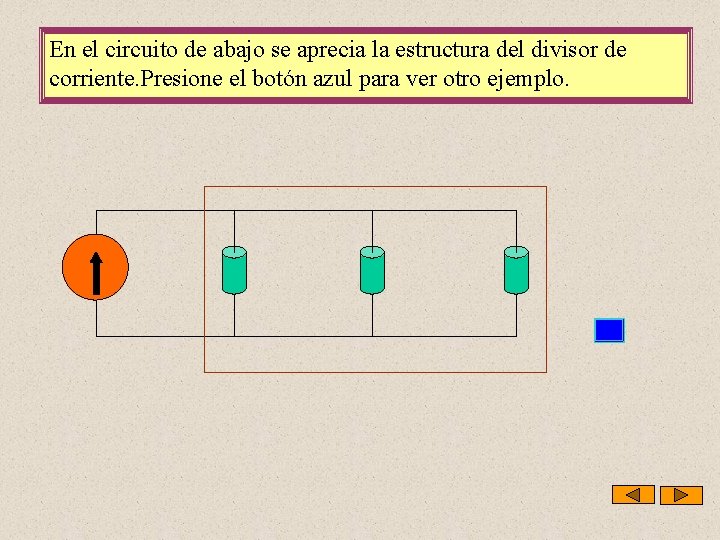

En el circuito de abajo se aprecia la estructura del divisor de corriente. Presione el botón azul para ver otro ejemplo.

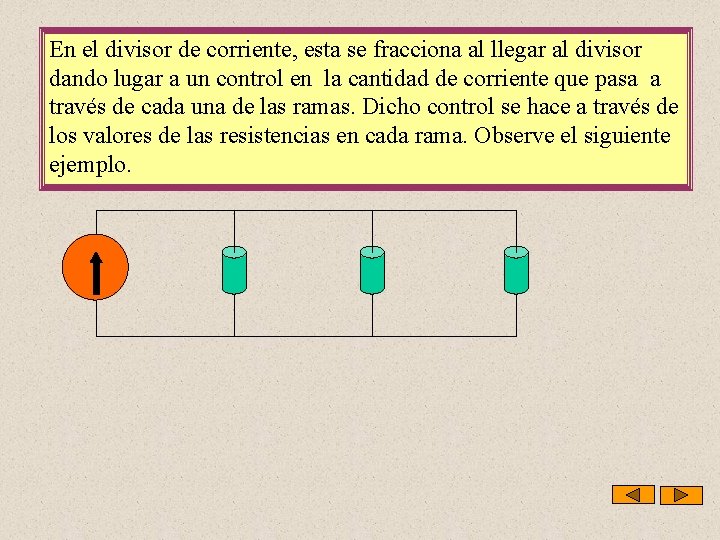

En el divisor de corriente, esta se fracciona al llegar al divisor dando lugar a un control en la cantidad de corriente que pasa a través de cada una de las ramas. Dicho control se hace a través de los valores de las resistencias en cada rama. Observe el siguiente ejemplo.

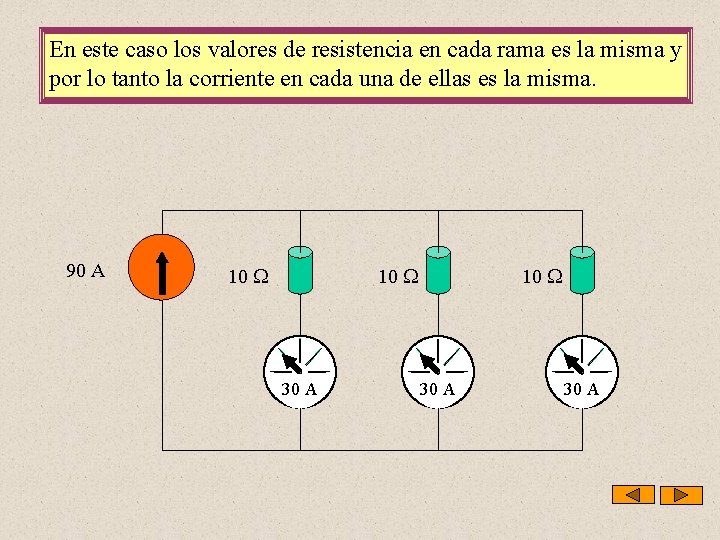

En este caso los valores de resistencia en cada rama es la misma y por lo tanto la corriente en cada una de ellas es la misma. 90 A 10 30 A

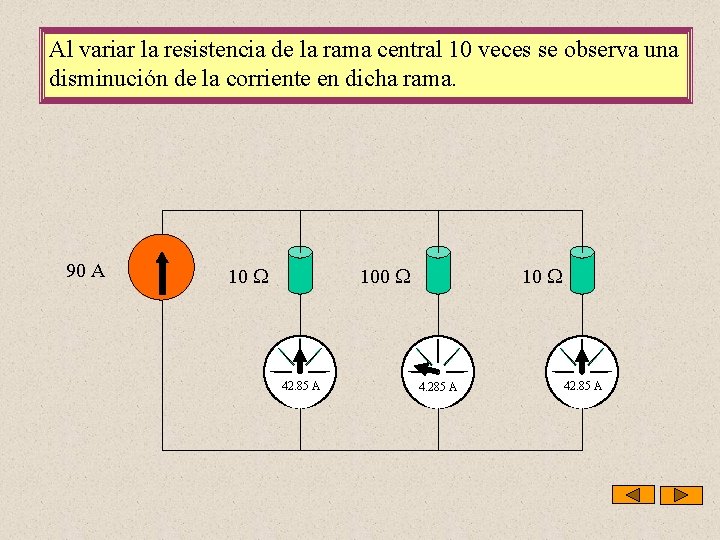

Al variar la resistencia de la rama central 10 veces se observa una disminución de la corriente en dicha rama. 90 A 10 100 42. 85 A 10 4. 285 A 42. 85 A

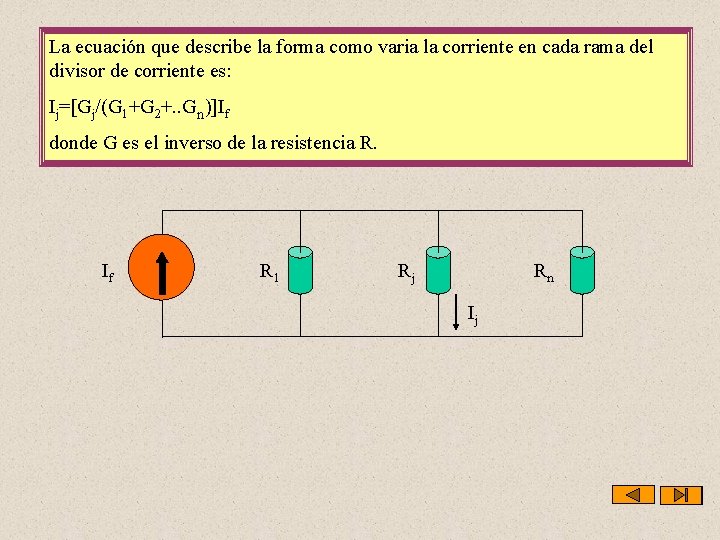

La ecuación que describe la forma como varia la corriente en cada rama del divisor de corriente es: Ij=[Gj/(G 1+G 2+. . Gn)]If donde G es el inverso de la resistencia R. If R 1 Rj Rn Ij

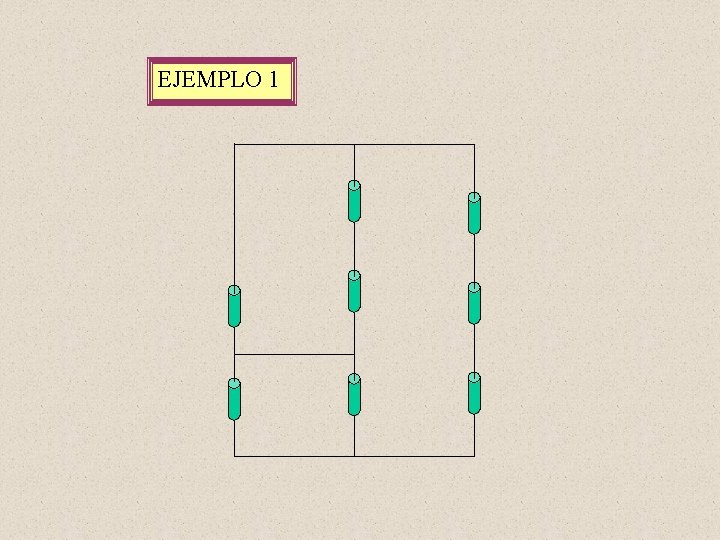

EJEMPLO 1

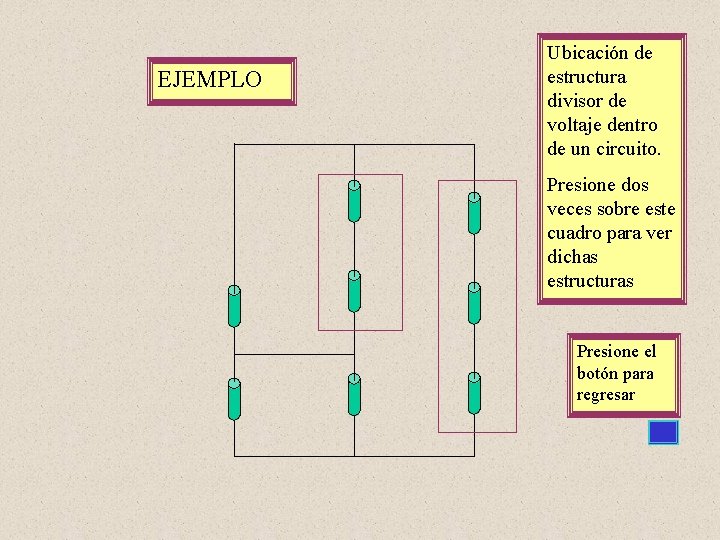

EJEMPLO Ubicación de estructura divisor de voltaje dentro de un circuito. Presione dos veces sobre este cuadro para ver dichas estructuras Presione el botón para regresar

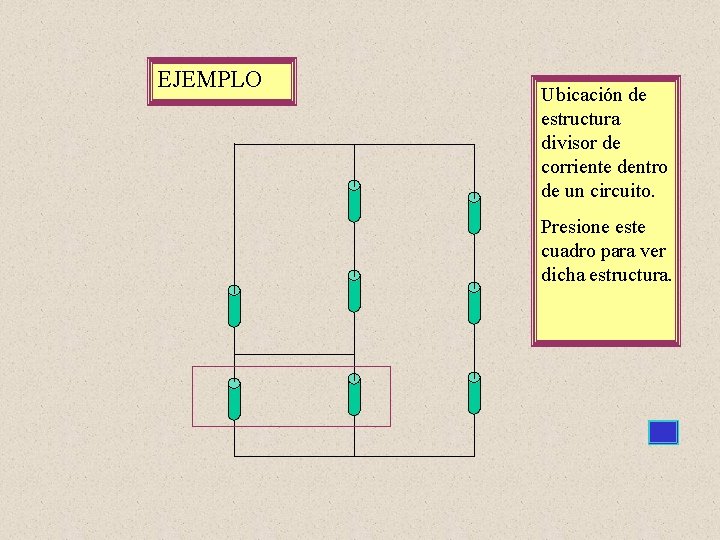

EJEMPLO Ubicación de estructura divisor de corriente dentro de un circuito. Presione este cuadro para ver dicha estructura.
