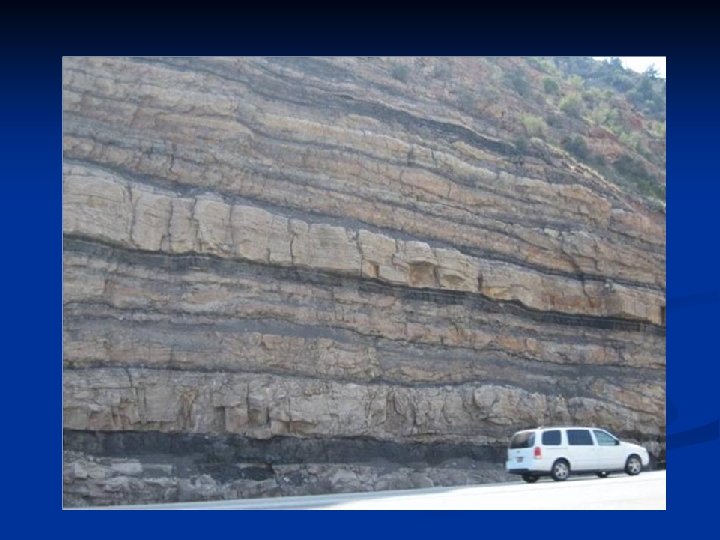

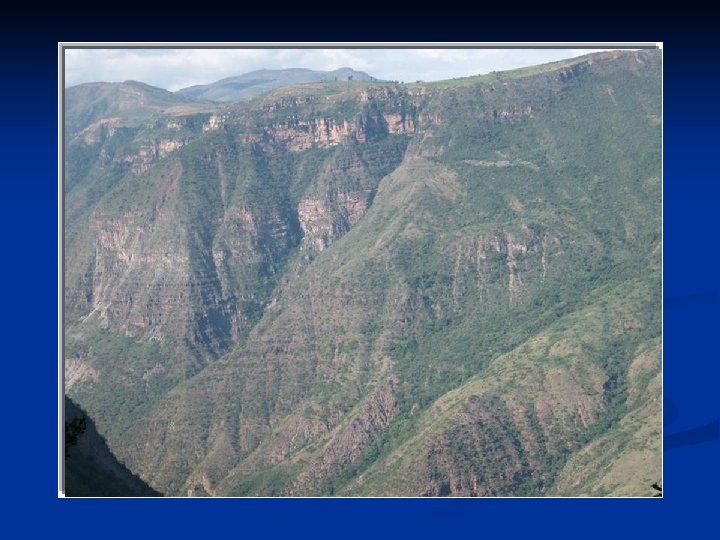

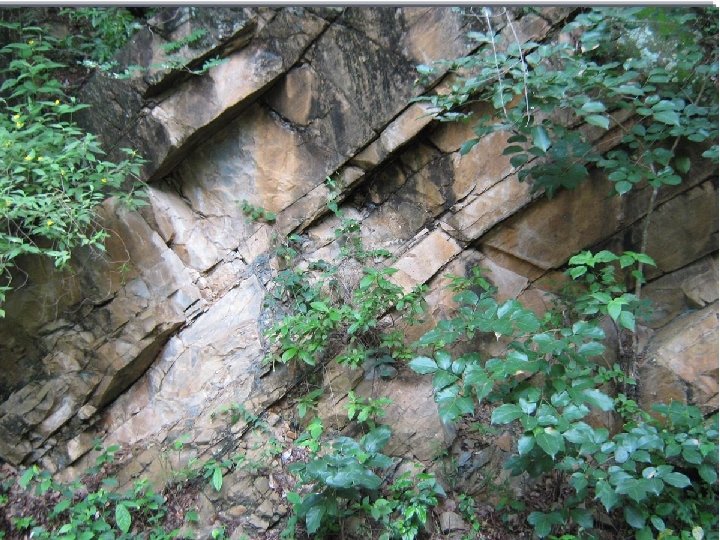

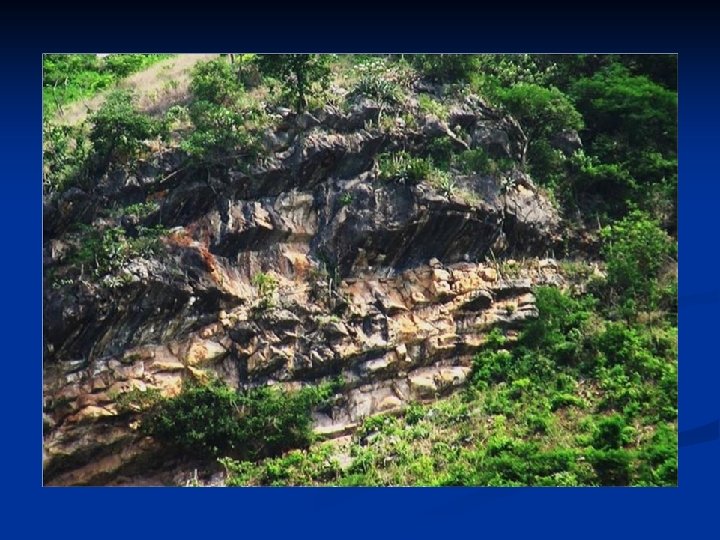

LA ESTRATIGRAFÍA: Es una rama de las ciencias geológicas a la que concierne la descripción, organización y la clasificación de las rocas sedimentarias (o volcánicas) estratificadas (dispuestas naturalmente en capas o estratos). Se ocupa del estudio de las posiciones de las rocas en el tiempo (disposición vertical) Cronológica y en el espacio (distribución horizontal), así como de sus correlaciones entre lugares diferentes, utilizando métodos litológicos, biológicos, cronológicos y sedimentológicos Estrato: Un estrato es una capa individual de roca con espesor mínimo de 1 cm, la cual está separada de las capas supra e infrayacente por un cambio discreto de litología o por una ruptura física (plano de separación). Geométricamente se encuentra limitado por dos superficies : Base (inferior) y techo ( superior) Estratificación: la disposición en estratos de cuerpo o rocas CLASIFICACIÓN DE LA ESTRATIGRAFÍA • LITOESTRATIGRAFÍA: Parte de la estratigrafía que organiza o agrupa a los estratos de acuerdo a su carácter litológico se divide en Capas o estratos, formación, Grupos • BIOESTRATIGRAFÍA: parte de la estratigrafía que agrupa a los estratos de acuerdo a su contenido fósiles. Superzona, Biozona , Subzona • CRONOESTRATIGRAFÍA: organiza los estratos en unidades basadas en un intervalo de tiempo, Eón, Era, Periodo, Época

• Principios de La Estratigrafía 1. - La ley de la superposición: Si un estrato (o capa) yace sobre otro, el estrato de arriba es (más joven) que el de abajo. 2. - La ley de Identidad Paleontológica: Los estratos que contienen fósiles de las mismas especies de animales y plantas, se formaron en el mismo periodo. Esta ley permite establecer relaciones temporales entre estratos dispersos por distintas localidades. • 3. Principio de Continuidad Litológica • 4. Uniformismo o Actualismo

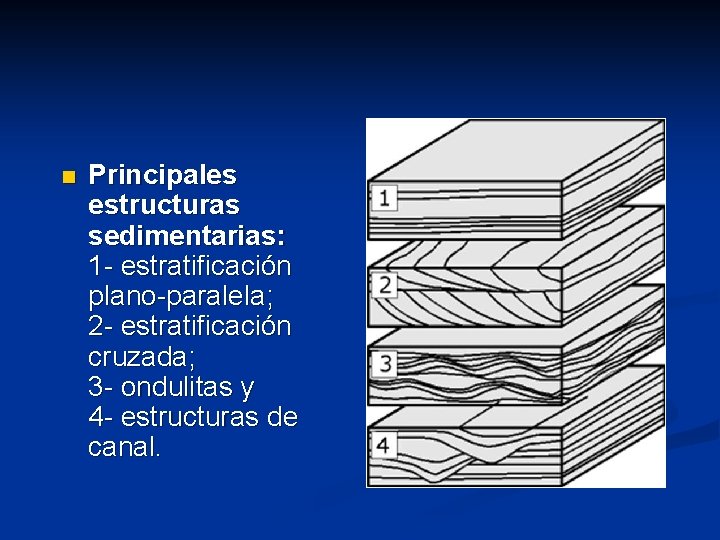

n Principales estructuras sedimentarias: 1 - estratificación plano-paralela; 2 - estratificación cruzada; 3 - ondulitas y 4 - estructuras de canal.

ESCALA DEL TIEMPO GEOLÓGICO

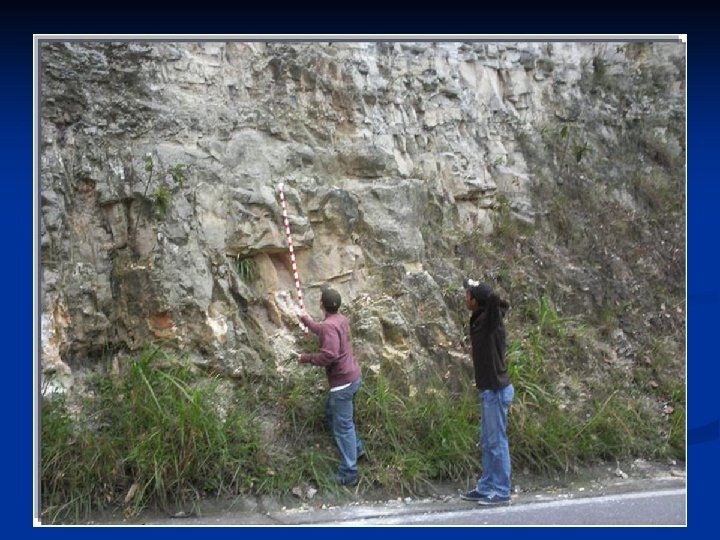

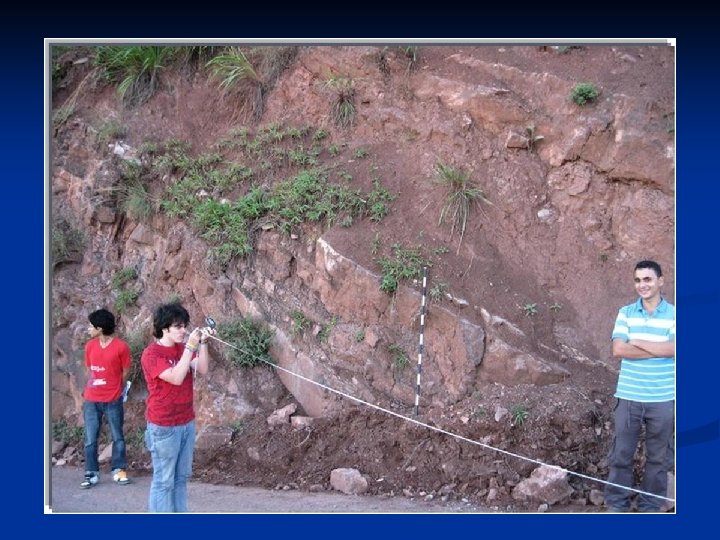

COLUMNA ESTRATIGRÁFICA Una columna estratigráfica es la representación graficas de las unidades litológicas aflorantes en algún sector, para su elaboración se deben medir el espesor de los estratos, teniendo en cuenta la superposición de los mismo se debe realizar desde la roca más antigua a la más reciente incluyéndose suelo residual o capa vegetal mas reciente. Las columnas estratigráficas son muy útiles porque permiten saber qué procesos geológicos han ocurrido en un sector o región a lo largo de la historia geológica de la Tierra. Que debe incluir una columna estratigráfica 1. coordenadas o ubicación de su levantamiento 2. la columna en si 3. espesor total y parcial de los estratos 4. descripción de las rocas 5. escala Dibujo Para dibujar una columna estratigráfica se puede realizar de dos formas La primera es determinando la presencia de rocas duras y blandas, donde las rocas duras sobresalen de las blandas (rocas duras calizas, areniscas, ígneas)(rocas blandas, arcillolitas, limolitas, Lutitas, esquistos Duras Blandas

Elaboración de una Historia Geológica lo que en primer lugar se debe establecer es la columna estratigráfica, esto es, la secuencia cronológica de formación de los materiales geológicos presentes en el mapa. En la columna estratigráfica las capas deberán estar ordenadas de más antiguas (profundas) a más modernas (someras), ilustrando el espesor relativo entre las mismas e indicando los tipos de contactos (discordancia, cabalgamiento, tectónico, etc). • En una discordancia erosiva, las rocas que se encuentran bajo el plano de discordancia deben ser más antiguas que las que están por encima (Principio de Superposición). • La erosión tiene lugar normalmente en ambiente continental, salvo raras excepciones. • La mayor parte de las rocas sedimentarias existentes se originan en un ambiente de deposición marino; una pequeña parte de las rocas sedimentarias es de origen continental. La litología, su disposición y las facies de las rocas sedimentarias son indicativas de su origen. • Un período de erosión a continuación de un episodio de sedimentación marina suele estar precedido por un período intermedio de levantamiento o de regresión del nivel medio del mar (resultado de movimientos epirogénicos o eustáticos).

• Por el contrario, un período de sedimentación en ambiente marino a continuación de un período de erosión, suele estar precedido por un período intermedio de hundimiento o de transgresión del nivel medio del mar (nuevamente como resultado de movimientos epirogénicos o eustáticos). • Los pliegues, como estructura geológica, son más modernos que las propias rocas plegadas (Principio de Superposición). • Las fallas, como estructura geológica, son más modernas que las rocas que atraviesan (Principio de Intersección). • Las fallas que desplazan otras estructuras (pliegues, rocas intrusivas, otras fallas, etc. ) son posteriores a la formación de esas mismas estructuras. • Los cabalgamientos son más modernos que las rocas a las que afectan. En función del desplazamiento de los cabalgamientos, pueden darse relaciones de superposición muy variadas, violando o no el Principio de Superposición. • El metamorfismo, como proceso geológico, es más moderno que las rocas a las que afecta.

Una roca ígnea de origen intrusivo (plutónica o subvolcánica) es más moderna que las rocas encajantes huésped, a quienes suele cortar transversalmente. • Las rocas de origen volcánico, procedentes de erupciones subaéreas o subacuáticas, suelen presentarse de forma discordante sobre el resto de formaciones geológicas, con lo que su disposición es posterior a las rocas subyacentes pero anteriores a las suprayacentes.

RUMBO Y BUZAMIENTO (STRIKE AND DIP)

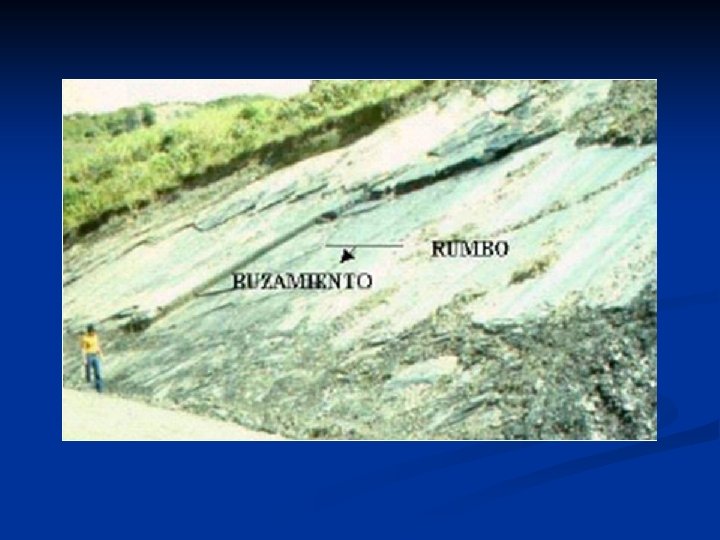

CONCEPTO DE RUMBO Y BUZAMIENTO Para determinar o indicar la posición de un estrato, es necesario conocer dos parámetros muy importantes: -Rumbo: Es el ángulo que forma una línea horizontal cualquiera de una superficie geológica, Se expresa siempre referido a uno de los cuadrantes que forman los puntos cardinales, mediante el ángulo a partir del norte o el sur. - Buzamiento: Es el ángulo que forma la línea de máxima pendiente de una superficie geológica. Es siempre perpendicular al rumbo. Se expresa en grados y dirección de inclinación. EL Buzamiento es el ángulo entre el plano inclinado y un plano horizontal.

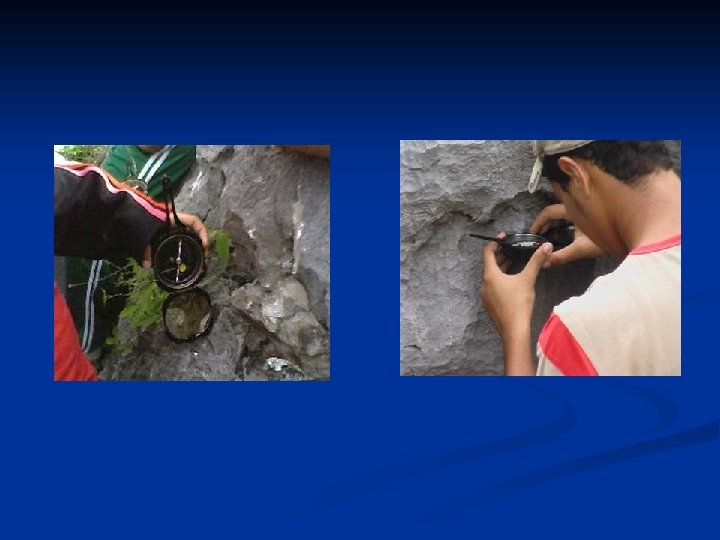

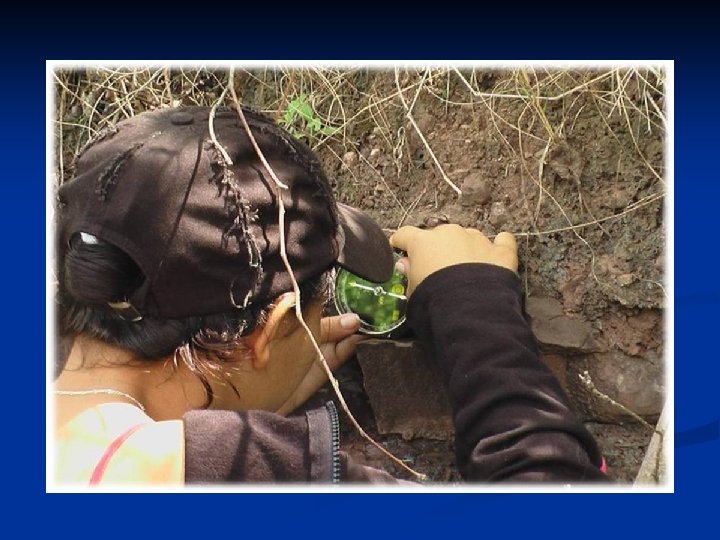

Medición del Rumbo Medición de Buzamiento Medicación de la dirección de Buzamiento

POLARIDAD DE LOS ESTRATOS Polaridad: Habla de la posición actual de la Base y el Techo de un estrato.

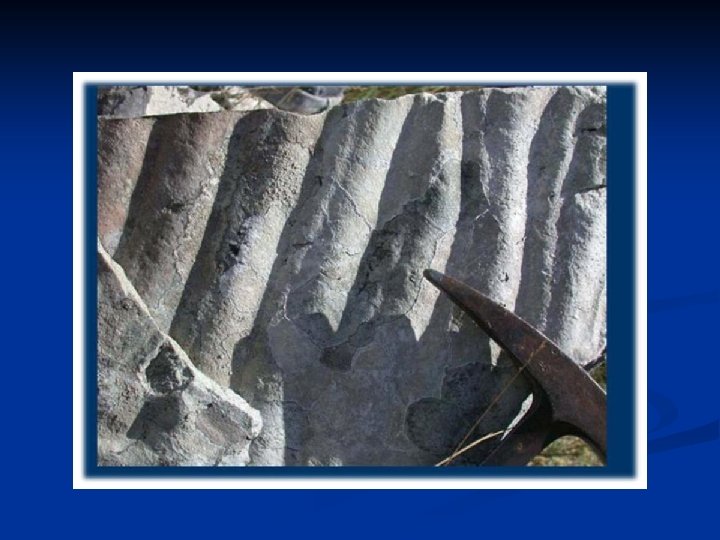

ONDULITAS O RIZADURAS ( RIPPLE MARK) Las ondulitas pueden ser de origen acuático o eólico; es decir se pueden formar sobre el fondo de cuerpos de agua o por la acción del viento en la superficie de la tierra son simétricas y consisten en anchos senos que son convexos hacia abajo y en crestas agudas que apuntan hacia arriba. sirven para determinar si un estrato esta en posición normal o invertido, la cresta aguda apunta hacia los estratos más jóvenes, mientras que los senos redondeados a los más antiguos

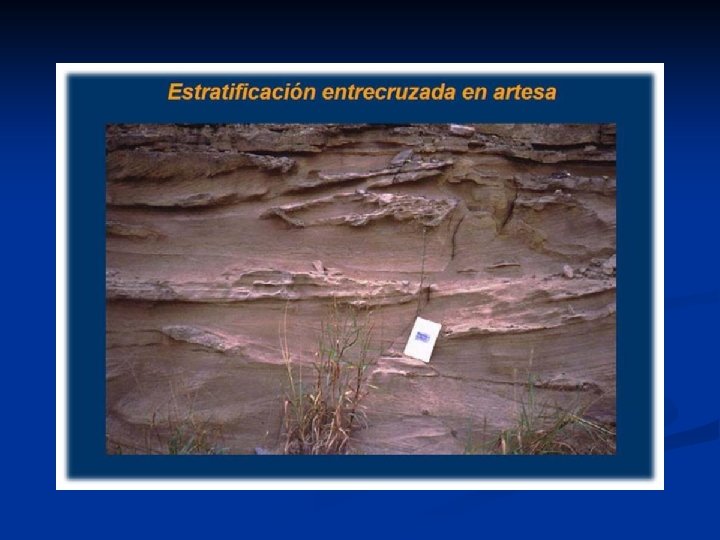

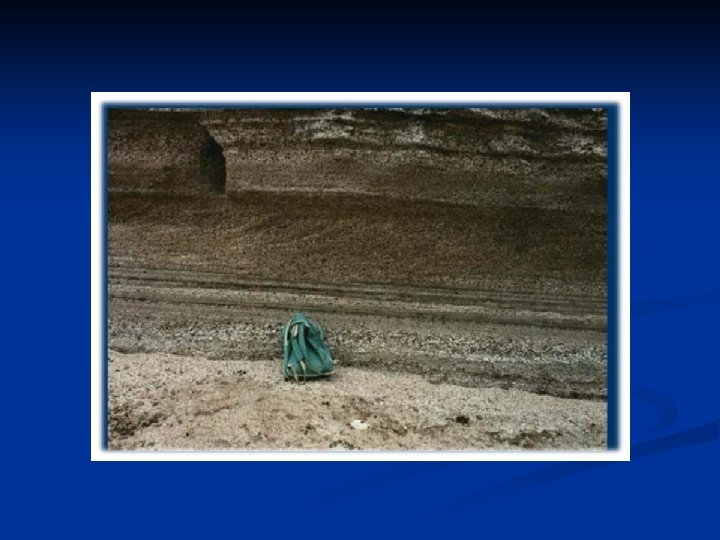

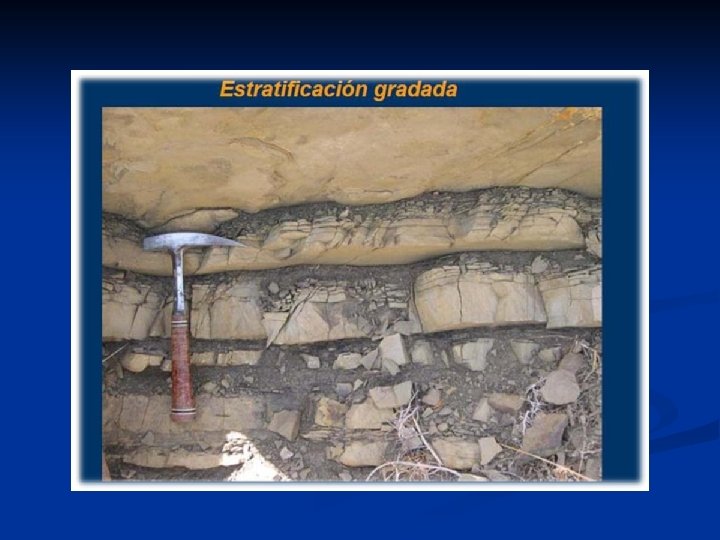

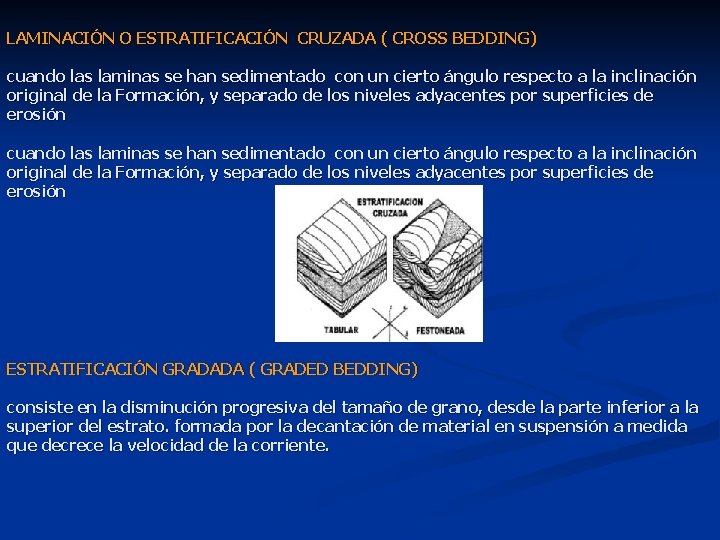

LAMINACIÓN O ESTRATIFICACIÓN CRUZADA ( CROSS BEDDING) cuando las laminas se han sedimentado con un cierto ángulo respecto a la inclinación original de la Formación, y separado de los niveles adyacentes por superficies de erosión ESTRATIFICACIÓN GRADADA ( GRADED BEDDING) consiste en la disminución progresiva del tamaño de grano, desde la parte inferior a la superior del estrato. formada por la decantación de material en suspensión a medida que decrece la velocidad de la corriente.

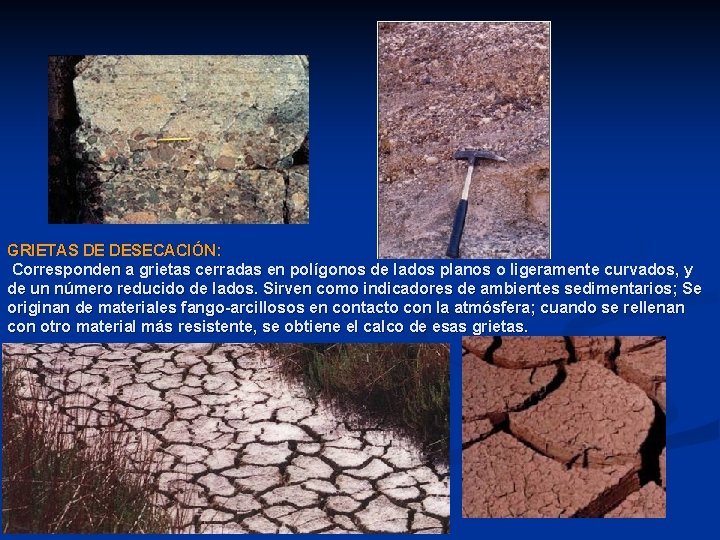

GRIETAS DE DESECACIÓN: Corresponden a grietas cerradas en polígonos de lados planos o ligeramente curvados, y de un número reducido de lados. Sirven como indicadores de ambientes sedimentarios; Se originan de materiales fango-arcillosos en contacto con la atmósfera; cuando se rellenan con otro material más resistente, se obtiene el calco de esas grietas.

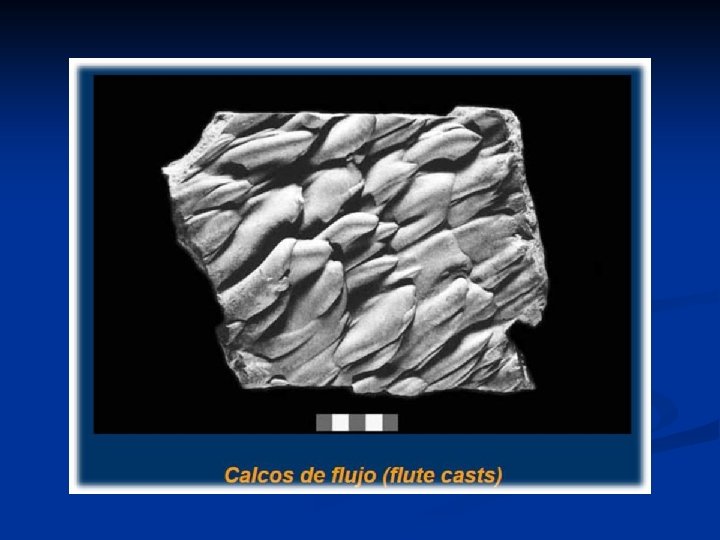

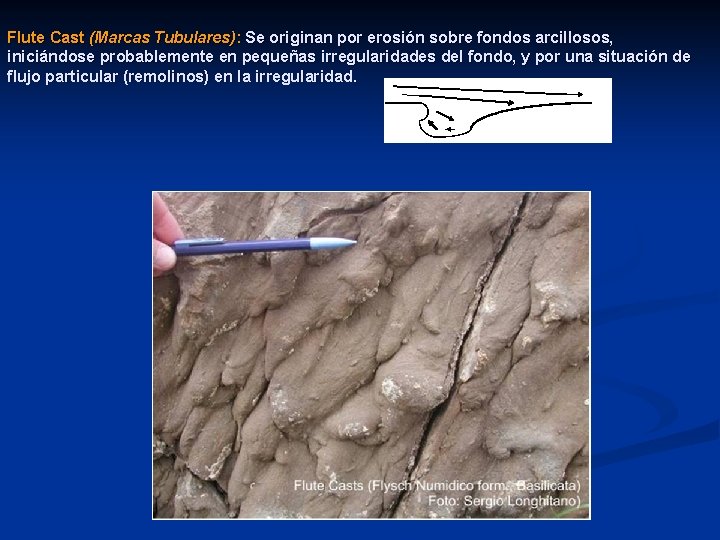

Flute Cast (Marcas Tubulares): Se originan por erosión sobre fondos arcillosos, iniciándose probablemente en pequeñas irregularidades del fondo, y por una situación de flujo particular (remolinos) en la irregularidad.

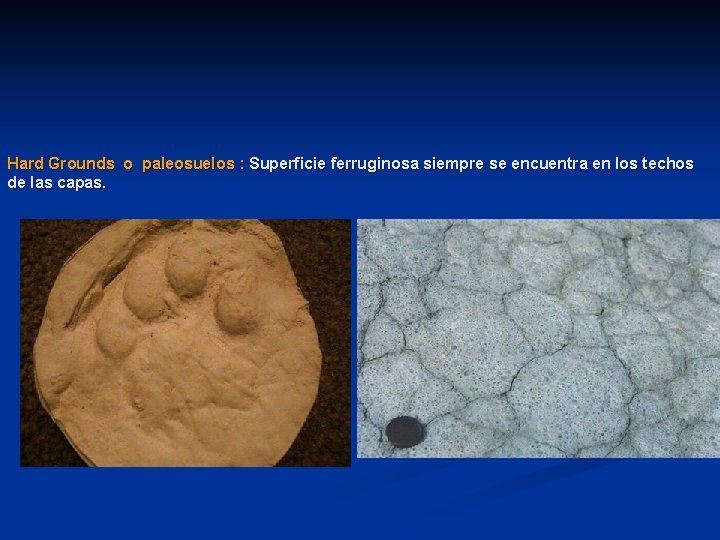

Hard Grounds o paleosuelos : Superficie ferruginosa siempre se encuentra en los techos de las capas.

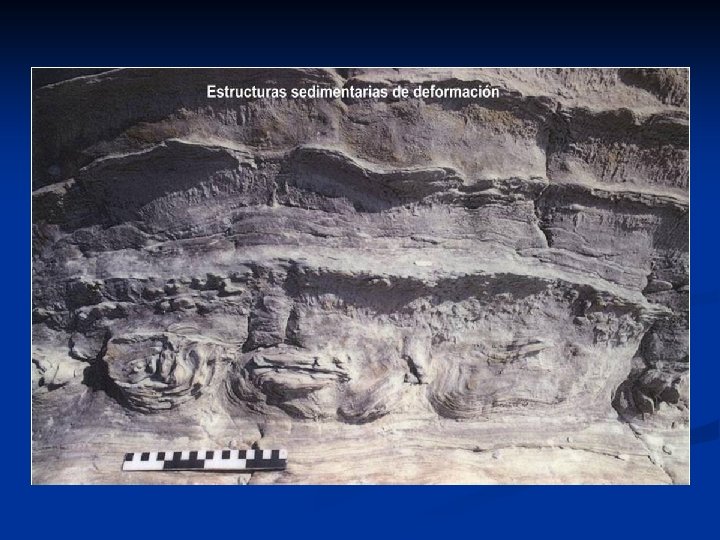

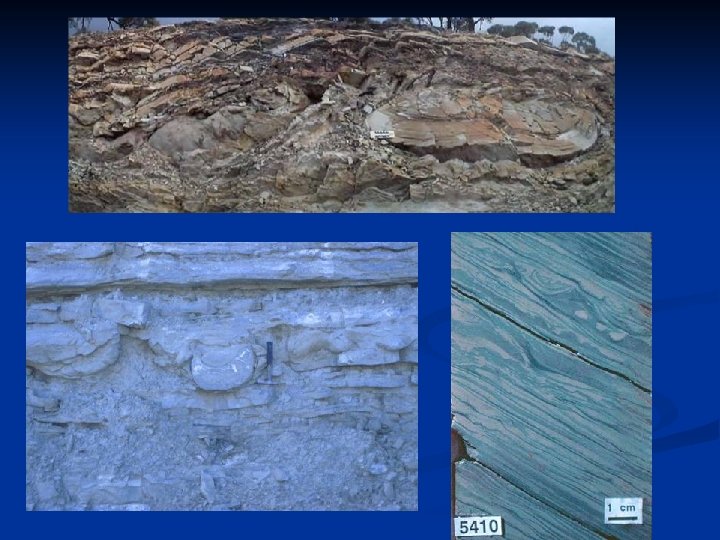

Calcos de Cargas ( Load Cast ) : Son estructuras de carga, generadas por deformaciones gravitacionales producidas por el peso del sedimento suprayacente más denso (arena), sobre un sedimento blando y de menor densidad (arcilla). Estructuras Almohadilladas (Ball and Pillow Structures): Son semejantes a las anteriores; se diferencian en que en estas últimas hay ruptura de los estratos, formándose pseudonódulos.

Load Cast

DIQUES CLÁSTICOS Y PEQUEÑOS VOLCANES DE ARENA O LODO (CLASTIC DYKES, PIERCEMENT DOME) Son estructuras físicas internas, conocidas también como estructuras de inyección, son masas de arenisca de forma tabular o semejante a las delos diques ígneos, que exhiben relaciones discordantes con respecto a la estratificación de las rocas que cortan. La inyección o intrusión de los diques clásticos, especialmente de los diques de arenisca, en rocas sedimentarias, asociados condiciones inestables, permite n reconocer condiciones de tectónismo activo, son llamados volcanes de arena o de lodo.

ORIENTACIÓN DE LOS FÓSILES: La orientación y posición de equilibrios de los fósiles permite determinar e identificar el techo y base de los estratos
