La conversion continu Les Hacheurs Les hacheurs Symbole

La conversion continu Les Hacheurs

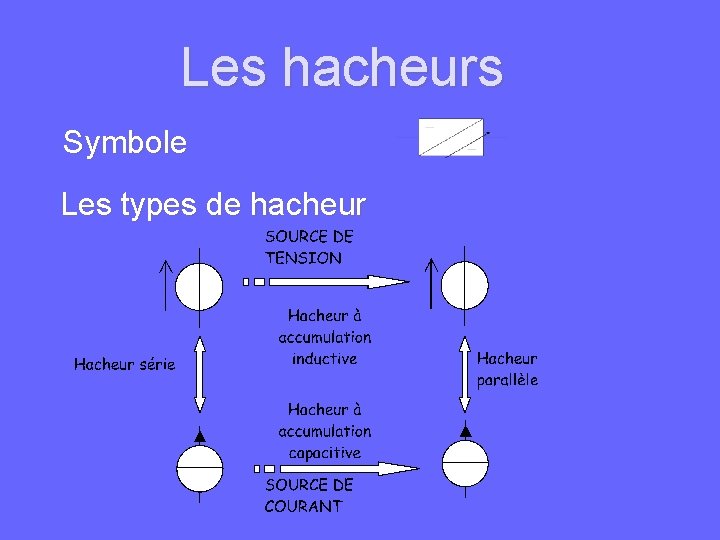

Les hacheurs Symbole Les types de hacheur

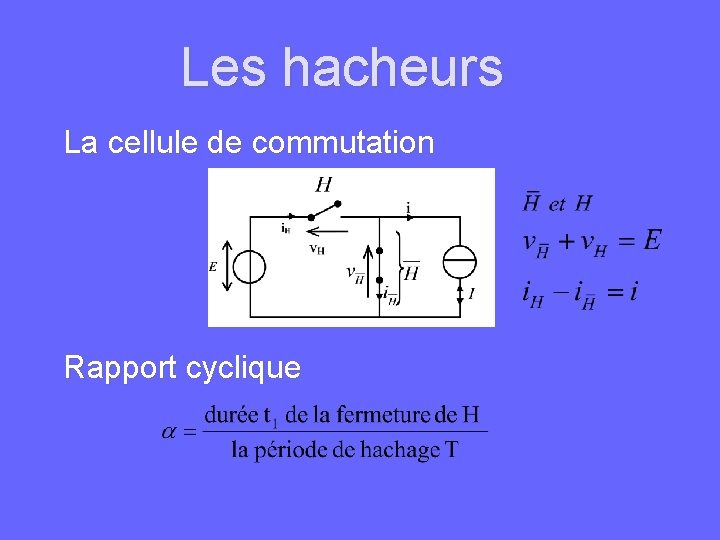

Les hacheurs La cellule de commutation Rapport cyclique

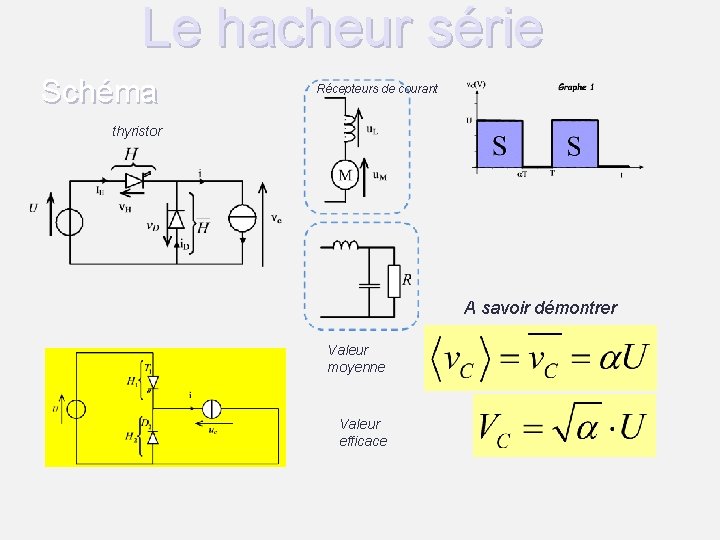

Le hacheur série Schéma Récepteurs de courant thyristor A savoir démontrer Valeur moyenne Valeur efficace

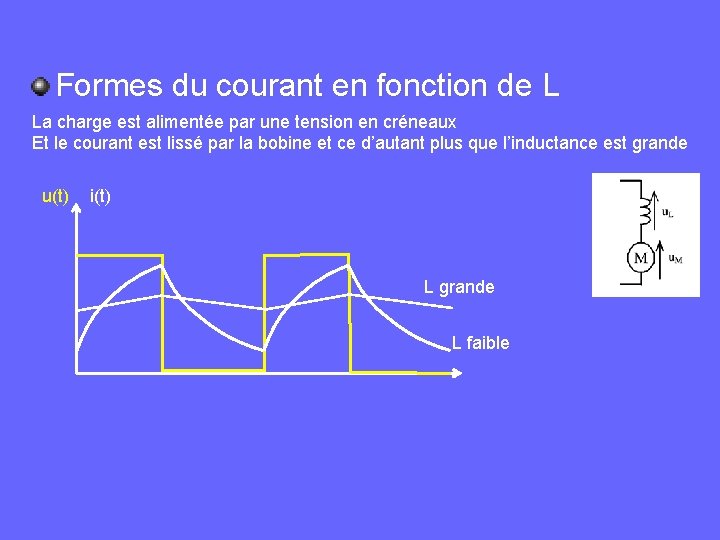

Formes du courant en fonction de L La charge est alimentée par une tension en créneaux Et le courant est lissé par la bobine et ce d’autant plus que l’inductance est grande u(t) i(t) L grande L faible

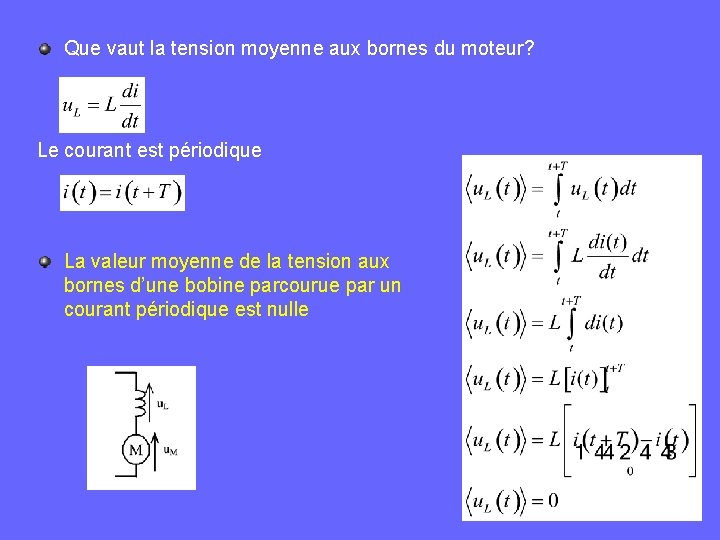

Que vaut la tension moyenne aux bornes du moteur? Le courant est périodique La valeur moyenne de la tension aux bornes d’une bobine parcourue par un courant périodique est nulle

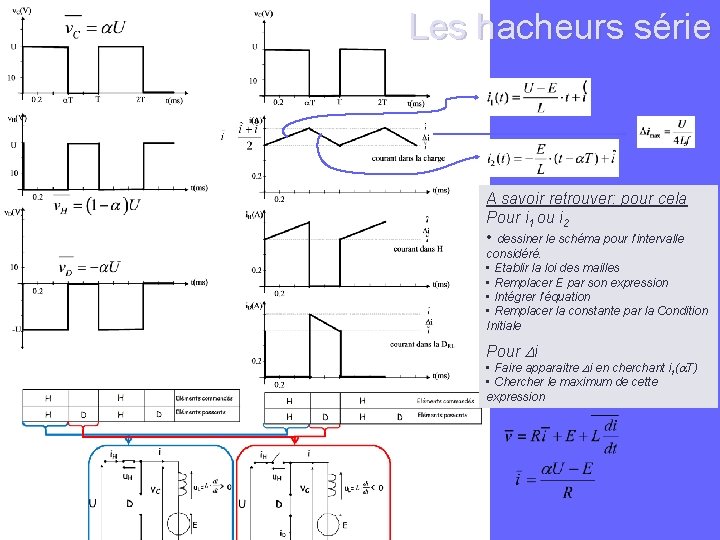

Les hacheurs série A savoir retrouver: pour cela Pour i 1 ou i 2 • dessiner le schéma pour l’intervalle considéré. • Etablir la loi des mailles • Remplacer E par son expression • Intégrer l’équation • Remplacer la constante par la Condition Initiale Pour i • Faire apparaitre i en cherchant i 1( T) • Chercher le maximum de cette expression

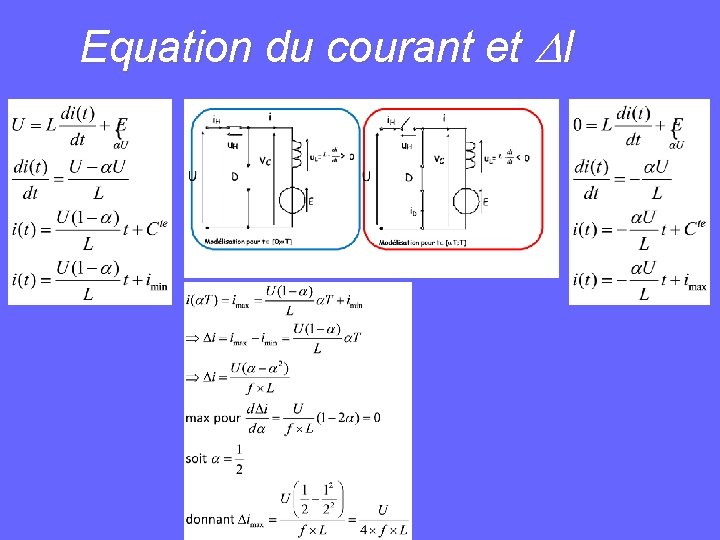

Equation du courant et I

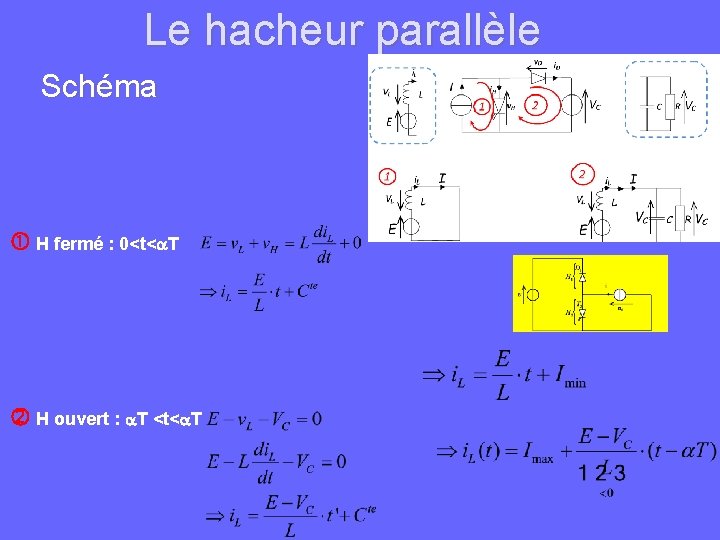

Le hacheur parallèle Schéma H fermé : 0<t< T H ouvert : T <t< T

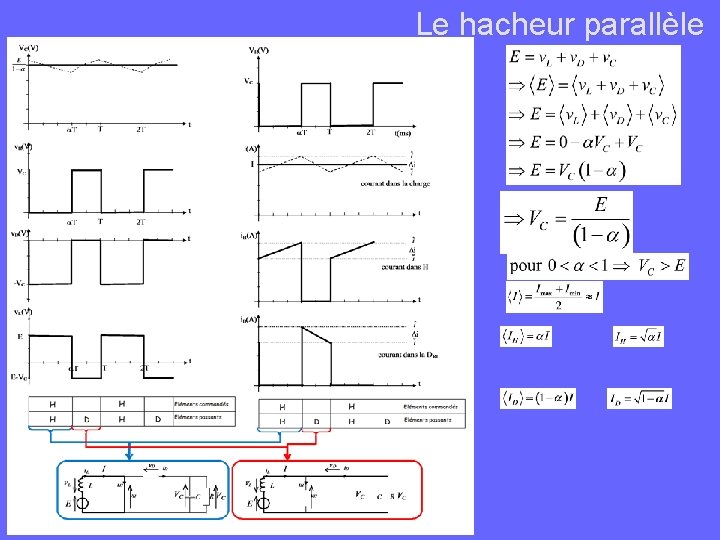

Le hacheur parallèle

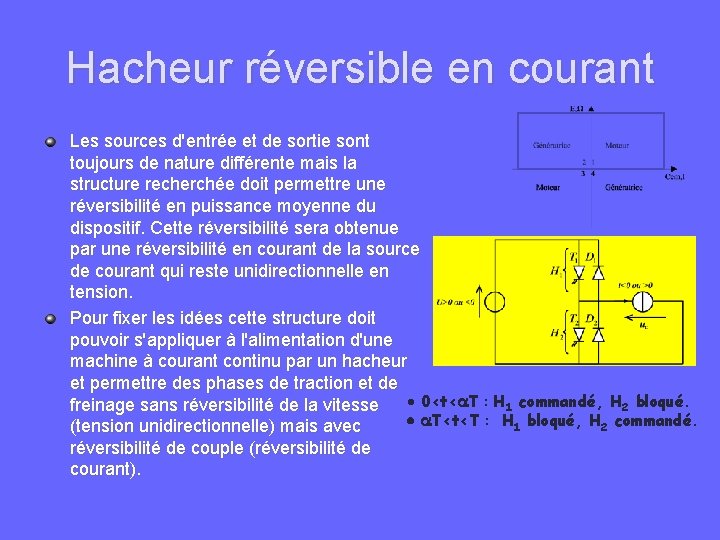

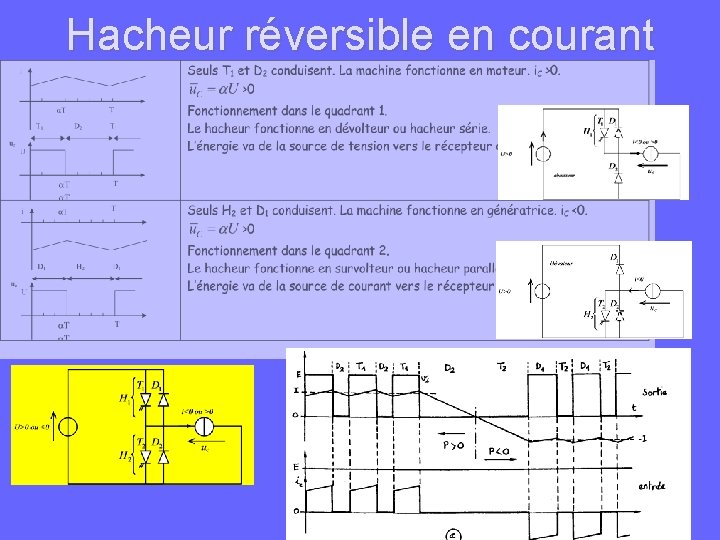

Hacheur réversible en courant Les sources d'entrée et de sortie sont toujours de nature différente mais la structure recherchée doit permettre une réversibilité en puissance moyenne du dispositif. Cette réversibilité sera obtenue par une réversibilité en courant de la source de courant qui reste unidirectionnelle en tension. Pour fixer les idées cette structure doit pouvoir s'appliquer à l'alimentation d'une machine à courant continu par un hacheur et permettre des phases de traction et de freinage sans réversibilité de la vitesse 0<t< T : H 1 commandé, H 2 bloqué. T<t<T : H 1 bloqué, H 2 commandé. (tension unidirectionnelle) mais avec réversibilité de couple (réversibilité de courant).

Hacheur réversible en courant

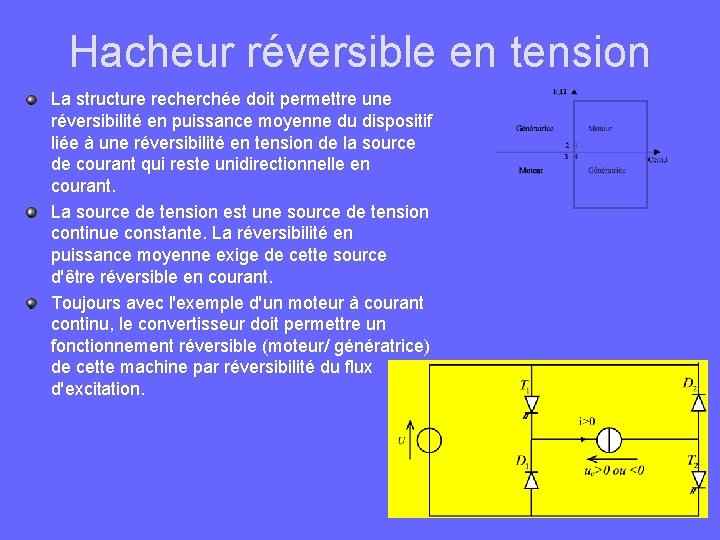

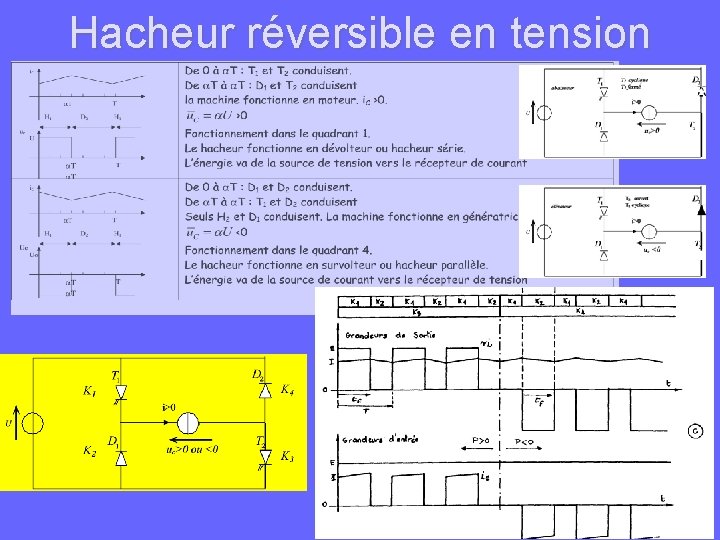

Hacheur réversible en tension La structure recherchée doit permettre une réversibilité en puissance moyenne du dispositif liée à une réversibilité en tension de la source de courant qui reste unidirectionnelle en courant. La source de tension est une source de tension continue constante. La réversibilité en puissance moyenne exige de cette source d'être réversible en courant. Toujours avec l'exemple d'un moteur à courant continu, le convertisseur doit permettre un fonctionnement réversible (moteur/ génératrice) de cette machine par réversibilité du flux d'excitation.

Hacheur réversible en tension

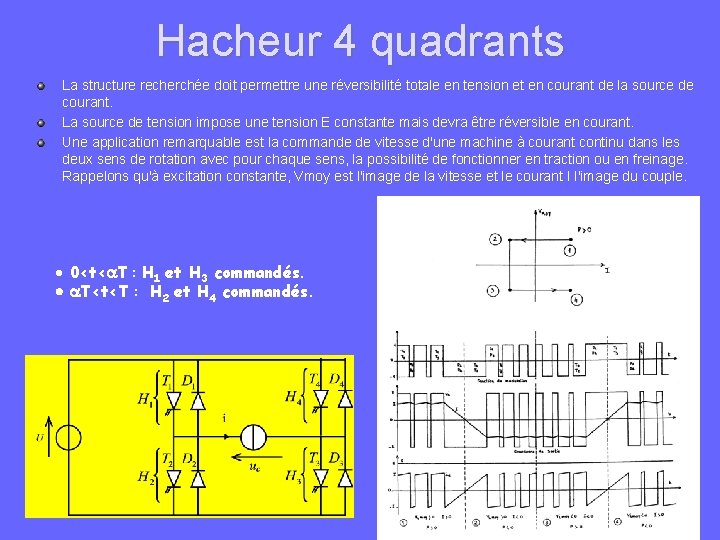

Hacheur 4 quadrants La structure recherchée doit permettre une réversibilité totale en tension et en courant de la source de courant. La source de tension impose une tension E constante mais devra être réversible en courant. Une application remarquable est la commande de vitesse d'une machine à courant continu dans les deux sens de rotation avec pour chaque sens, la possibilité de fonctionner en traction ou en freinage. Rappelons qu'à excitation constante, Vmoy est l'image de la vitesse et le courant I l'image du couple. 0<t< T : H 1 et H 3 commandés. T<t<T : H 2 et H 4 commandés.

Hacheur 4 quadrants
