La Comunicación Definición: se entiende como el proceso por el que se trasmite y recibe una información.

La Comunicación

La Comunicación

Sistema de comunicación a. - Elementos Mensaje de entrada canal Emisor Mensaje de salida Receptor Protocolo: Conjunto de reglas que permiten la transmisión de datos. Representa un acuerdo entre los dispositivos.

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor canal Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor: Es una persona o dispositivo que envía el mensaje. Por ejemplo un usuario, computadora, cámara, un teléfono. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor Mensaje: Es la información a comunicar. Puede ser en forma de texto, número, audio, gráficos. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Señal Eléctrica Mensaje Transductor de entrada Emisor de entrada (Binario) Señal Tramitida Transmisor Transductor de entrada. Es el dispositivo que captura el mensaje y lo transforma en una forma de energía adecuada para el procesamiento, que generalmente es una señal eléctrica (Binario). Ejemplo: Micrófono, convierte las ondas sonoras en variaciones de voltaje. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor Trasmisor (TX). es el dispositivo que transforma o codifica el mensajes en una señal capaz de ser transportada a través del medio o canal. El medio o canal de transmisión, por su naturaleza física, es posible que modifique o degrade la señal en su trayecto desde el transmisor al receptor debido a ruido, interferencias o la propia distorsión del canal. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Señal Eléctrica Mensaje de entrada Emisor Transductor de entrada (Binario) Señal Tramitida Transmisor Trasmisor (TX). Toma como entrada la señal generada por el transductor de entrada y utilizando alguna forma de codificación que permita transmitir el mensaje a través de un medio o canal de comunicación. • Modulación (AM, FM, PSK). • Modifica parámetro de una portadora de acuerdo al mensaje. Ejemplo: AM. Traslada el mensaje a la banda pasante del canal. • Codificación. Se elimina redundancia presente en el mensaje (Compresión) y se agrega redundancia (bits de paridad) para aumentar Inmunidad frente al ruido. • Otras funciones: Amplificar, Filtrar. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor La señal, son las ondas por medio del cual se viaja el mensaje (Espectro electromagnético). Ejemplo: implusos eléctricos, radio, microondas o luz canal Por su naturaleza física de la señal, es posible que el mensaje se modifique o degrade durante el trayecto que va desde el transmisor al receptor debido a interferencias, ruidos, etc. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida

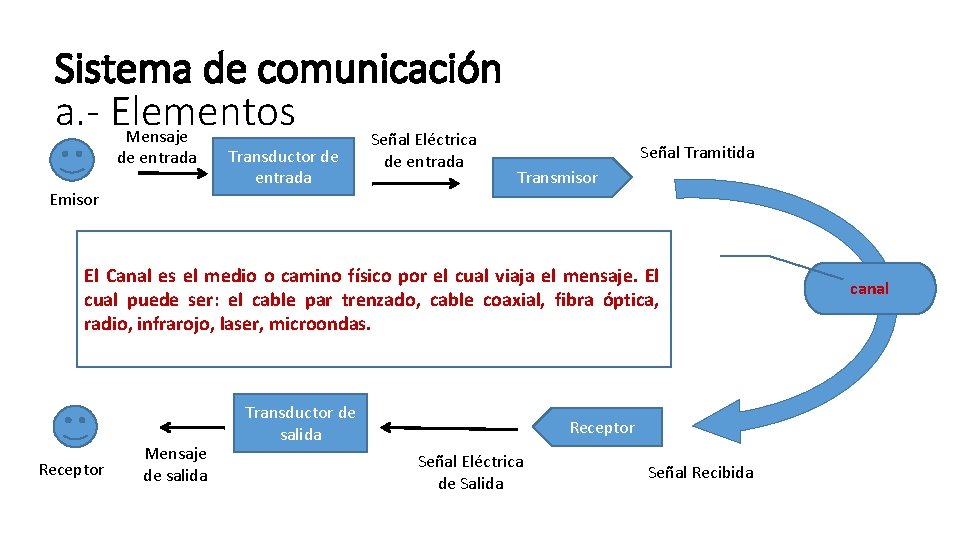

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor El Canal es el medio o camino físico por el cual viaja el mensaje. El cual puede ser: el cable par trenzado, cable coaxial, fibra óptica, radio, infrarojo, laser, microondas. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

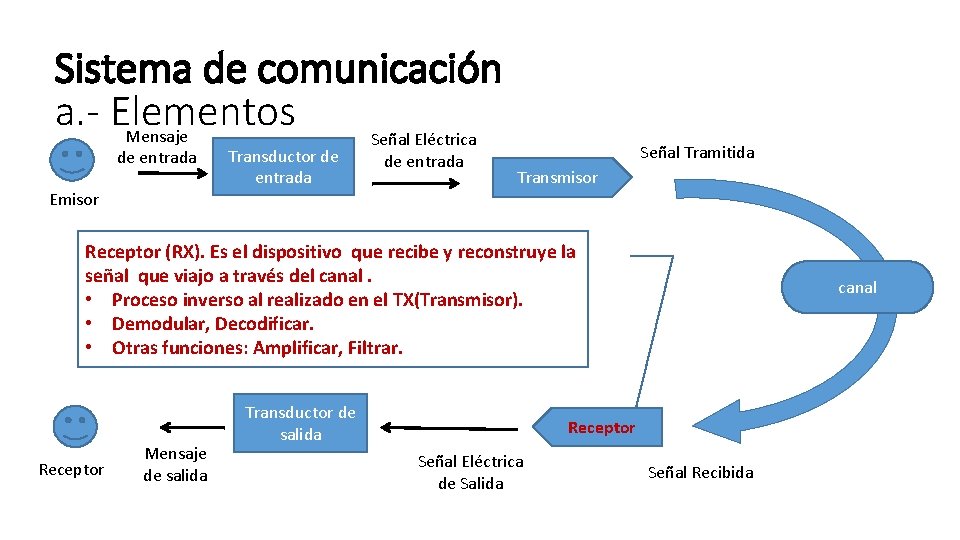

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor Receptor (RX). Es el dispositivo que recibe y reconstruye la señal que viajo a través del canal. • Proceso inverso al realizado en el TX(Transmisor). • Demodular, Decodificar. • Otras funciones: Amplificar, Filtrar. Receptor Mensaje de salida Transductor de salida canal Receptor Señal Eléctrica de Salida Señal Recibida

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor Transductor de salida. Es el dispositivo que toma la señal del receptor y la convierte en una forma de energía adecuada para entregarla al receptor. Ejemplo: Auricular, altavoz Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación a. - Elementos Mensaje Señal Eléctrica de entrada Emisor Transductor de entrada Señal Tramitida Transmisor Receptor: Es el Usuario o Dispositivo que recibe el mensaje. Ejemplo: Persona o Computadora, monitor. el receptor ha de tener un mecanismo de decodificación capaz de recuperar el mensaje dentro de ciertos límites de degradación de la señal. Receptor Mensaje de salida Transductor de salida Receptor Señal Eléctrica de Salida Señal Recibida canal

Sistema de comunicación b. - La telecomunicación puede ser: • punto a punto. • punto a multipunto. • Teledifusión, que es una forma particular de punto a multipunto que funciona solamente desde el transmisor a los receptores, siendo su versión más popular la radiodifusión y/o televisión

Sistema de comunicación c. - Debe ser • • • Confiable: Expresar un cierto grado de seguridad de que un dispositivo o sistema opera exitosamente en un ambiente específico durante un cierto período Eficiente: es la capacidad de hacer las cosas bien, la eficiencia comprende y un sistema de pasos e instrucciones con los que se puede garantizar calidad en el producto final de cualquier tarea. Segura:

Señales

Señales Pese a las diferentes vías en las que es posible la transmisión de la información (Alambricas o Inalambricas), subyace el siguiente criterio: es la electricidad la encargada de la tarea de trasladar un mensaje, en forma de señal.

Señales Y el físico alemán Heinrich Rudolf Hertz, en 1887, demostró que la electricidad puede transmitirse en forma de ondas electromagnéticas. Se basó en la teoría de James Maxwell quien afirmó que las oscilaciones eléctricas pueden propagarse por el espacio. Fuente: https: //sistemascomunic. wordpress. com/sistemas-de-comunicacion/

Señales Una Onda: Es una osilación de algun medio físico; en otras palabras, es una perturbación de alguna propiedad de un medio la cual se propaga a través del espacio transportando energía. El medio perturbado puede ser de naturaleza diversa; ejemplo: el aire, agua, un trozo de metal, e incluso el vacío. Las propiedades que sufren la perturbación pueden ser también variadas, por ejemplo, densidad, presión, campo eléctrico, campo magnético. Leer tambien: https: //www. mastermagazine. info/termino/5236. php

Señales Las ondas al moverse, bueno, como su propio nombre indica, oscilan, no se desplazan en linea recta, sino que sufren pequeños desplazamientos mientras avanzan, realizando un movimiento ascendente hasta la cresta y otro descendente, para volver al punto inicial y repetir el proceso. Ese conjunto de movimientos realizados desde que sale de un punto hasta que vuelve a él constituiría un ciclo, y por tanto, el hercio mediría los ciclos o vibraciones que se producen mientras la onda se mueve (también puede medir vibraciones estáticas, electromagéticas, de objetos. . . etc). Evidentemente, a mayor número de vibraciones, la frecuencia y por tanto el número de Hercios sería mayor, y la longitud de onda sería menor. Fuente: https: //www. mastermagazine. info/termino/5236. php

La Señal Definición: La señal es una onda electromagnéticas que permite la transmisión de mensajes a través del medio físico.

Definición: La Señal Nota: Las ondas viajan a Velicidad Luz. La velocidad de la luz en el vacío es por definición una constante universal de valor 299 792 458 metros / segundo

Partes de la onda: Señales Longitud de la onda: distancia que existe entre dos cretas. Las longitudes de onda tienen un amplio espectro que abarca desde millonésimas de milímetro a varios kilómetros. Cresta: Parte Superior de la Onda Valle: Parte Inferior de la Onda

Señales Unidad de medida de una onda: El Hertz, Hertzio, hercio 1 Hercio es igual a un ciclo 1 hertz 1 Hz.

Señales Unidad de medida de una onda La frecuencia de una onda se define como el número de pulsaciones (ciclos) que ocurre por segundo.

Señales Unidad de medida de una onda: Una frecuencia * Cantidad crestas que pasan por un determinado punto en un segundo * Cantidad de ciclos por segundo * Cantidad de Hertz por segundo ( Hz) Punto de control

Señales Unidad de medida de una onda Una frecuencia * Cantidad crestas que pasan por un determinado punto en un segundo * Cantidad de ciclos por segundo * Cantidad de Hertz por segundo ( Hz) Punto de control 1 Hz Frecuencia---> 6 Hz 1 Segundo

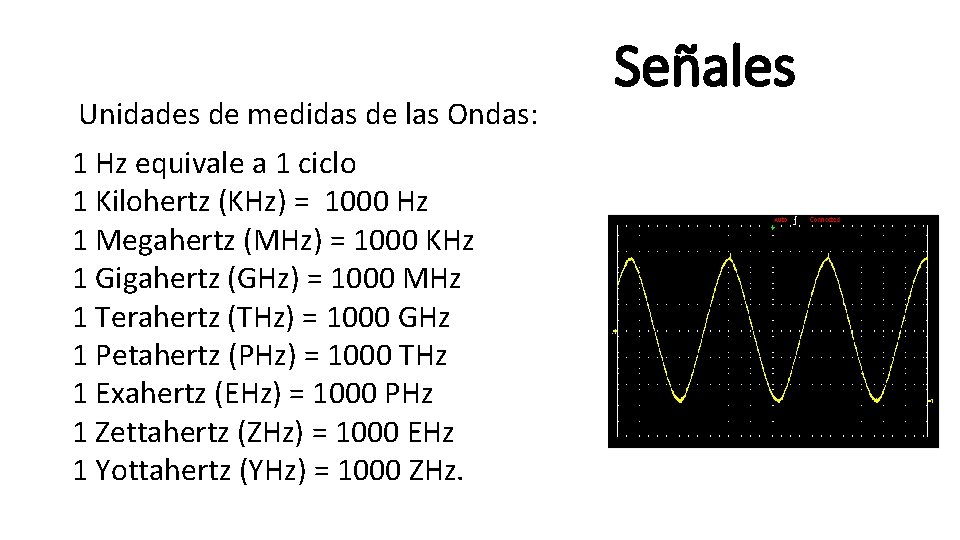

Unidades de medidas de las Ondas: 1 Hz equivale a 1 ciclo 1 Kilohertz (KHz) = 1000 Hz 1 Megahertz (MHz) = 1000 KHz 1 Gigahertz (GHz) = 1000 MHz 1 Terahertz (THz) = 1000 GHz 1 Petahertz (PHz) = 1000 THz 1 Exahertz (EHz) = 1000 PHz 1 Zettahertz (ZHz) = 1000 EHz 1 Yottahertz (YHz) = 1000 ZHz. Señales

Señales El Espectro radioeléctrico:

Ondas Largas Baja Freciencia Menos energia Ondas Cortas Alta Frecuencia Mayor energia

2. - Señales El Espectro radioeléctrico:

2. - Señales El Espectro radioeléctrico:

2. - Señales El Espectro radioeléctrico: Espector Visible al ojo humano: desde los 400 nm a los 700 n m Nota: El nanómetro equivale a una millonésima parte de un metro (1 nm = 10− 9 m) o a la millonésima parte de un milímetro.

2. - Señales El Espectro radioeléctrico:

2. - Señales El Espectro radioeléctrico:

El Osciloscopio Señales

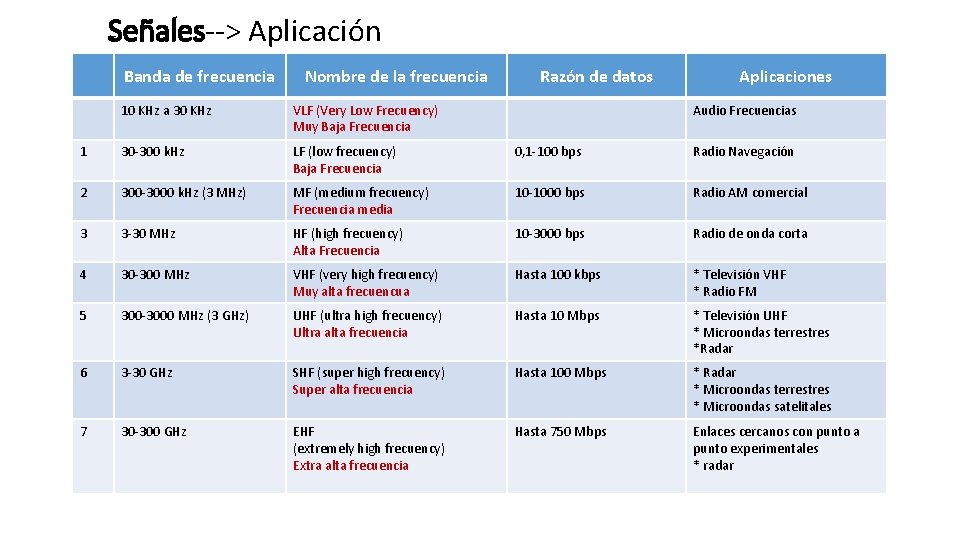

Señales--> Aplicación Banda de frecuencia Nombre de la frecuencia Razón de datos Aplicaciones 10 KHz a 30 KHz VLF (Very Low Frecuency) Muy Baja Frecuencia Audio Frecuencias 1 30 -300 k. Hz LF (low frecuency) Baja Frecuencia 0, 1 -100 bps Radio Navegación 2 300 -3000 k. Hz (3 MHz) MF (medium frecuency) Frecuencia media 10 -1000 bps Radio AM comercial 3 3 -30 MHz HF (high frecuency) Alta Frecuencia 10 -3000 bps Radio de onda corta 4 30 -300 MHz VHF (very high frecuency) Muy alta frecuencua Hasta 100 kbps * Televisión VHF * Radio FM 5 300 -3000 MHz (3 GHz) UHF (ultra high frecuency) Ultra alta frecuencia Hasta 10 Mbps * Televisión UHF * Microondas terrestres *Radar 6 3 -30 GHz SHF (super high frecuency) Super alta frecuencia Hasta 100 Mbps * Radar * Microondas terrestres * Microondas satelitales 7 30 -300 GHz EHF (extremely high frecuency) Extra alta frecuencia Hasta 750 Mbps Enlaces cercanos con punto a punto experimentales * radar

Tipos de Señales

Tipos de Señales

Taller No 3 Señales 1. - Señal Analogica 1. 1. - ¿Qué es? ---> 0. 5 Ptos. 1. 2. - Ventajas. Mínimo 4 cada una justificada (Usar Viñetas)---> 0. 5 Ptos 1. 3. - Limitaciones. Mínimo 4 cada una justificada (Usar viñetas)---> 0. 5 ptos. 2. - Señal Digital 2. 1. - ¿Qué es? ---> 0. 5 Ptos. 2. 2. - Ventajas. Mínimo 4 cada una justificada (Usar Viñetas)---> 0. 5 Ptos 2. 3. - Limitaciones. Mínimo 4 cada una justificada (Usar viñetas)---> 0. 5 ptos. 3. - Elaborar un cuadro comparativo donde indique las diferencias entre las señales--> 2 Ptos.

Señales ¿Qué es el espectro electromagnético? https: //www. youtube. com/watch? v=ux. Smgk. O-qh. M

Señales Espectro electromagnético---> Nasa 01 Espectro_electromagnetico_nasa 01 ---> Introducción https: //www. youtube. com/watch? v=ixwx. OQf 50 kc

Señales Espectro electromagnético---> Nasa 02 Espectro_electromagnético_nasa 02 ---> ondas de radio https: //www. youtube. com/watch? v=i 985 e. NEB 2 QM

Señales Espectro electromagnético---> Nasa 03 Espectro_electromagnético_nasa 03 ---> Microondas https: //www. youtube. com/watch? v=VWWSu 0 Br. Qkk

Señales Espectro electromagnético---> Nasa 04 Espectro_electromagnético_nasa 04 ---> Infrarojo https: //www. youtube. com/watch? v=8 yb. XNZQGz. SQ

Señales Espectro electromagnético---> Nasa 05 Espectro_electromagnético_nasa 05 ---> Luz Visible https: //www. youtube. com/watch? v=YCWvxv__nm. Q&list=PLI 8 t. Qn. Ar 9 b-Hjg 0 lu 6 ms. CA_Vyx. N 51 Xwy 5&index=6

Señales Espectro electromagnético---> Nasa 06 Espectro_electromagnético_nasa 06 ---> Ondas Ultravioleta https: //www. youtube. com/watch? v=MM 6 Bjt. LEH 34&index=7&list=PLI 8 t. Qn Ar 9 b-Hjg 0 lu 6 ms. CA_Vyx. N 51 Xwy 5

Señales Espectro electromagnético---> Nasa 07 Espectro_electromagnético_nasa 07 ---> Rayos X https: //www. youtube. com/watch? v=OD 8 Ff 1 h. Hk 1 U&index=8&list=PLI 8 t. Qn Ar 9 b-Hjg 0 lu 6 ms. CA_Vyx. N 51 Xwy 5

Señales Espectro electromagnético---> Nasa 08 Espectro_electromagnetico_nasa 08 ---> Rayos Gamma https: //www. youtube. com/watch? v=4 t. K-FRo 9 Ktk&list=PLI 8 t. Qn. Ar 9 b. Hjg 0 lu 6 ms. CA_Vyx. N 51 Xwy 5&index=9

Señales prueba de audicion https: //www. youtube. com/watch? v=q. Nf 9 nzvnd 1 k 20 Hz to 20'000 Hz (20 k. Hz) Human Audio Spectrum

Señales Longitud de onda https: //www. youtube. com/watch? v=8 v. H 7 -HTbf. AI
