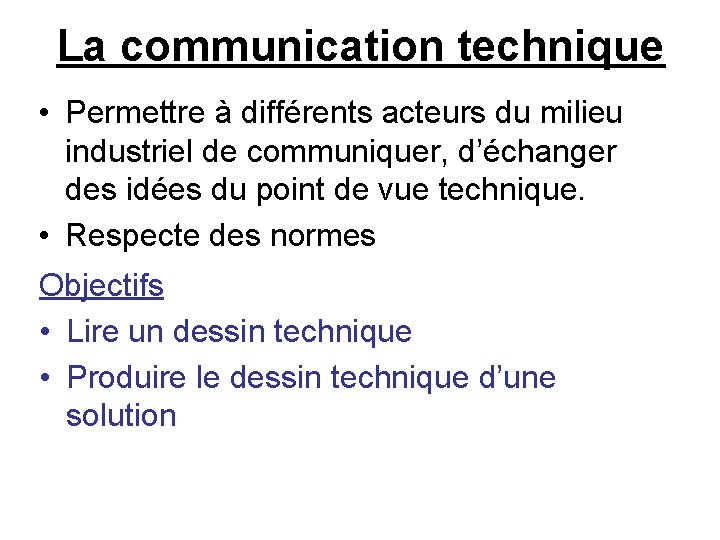

La communication technique • Permettre à différents acteurs du milieu industriel de communiquer, d’échanger des idées du point de vue technique. • Respecte des normes Objectifs • Lire un dessin technique • Produire le dessin technique d’une solution

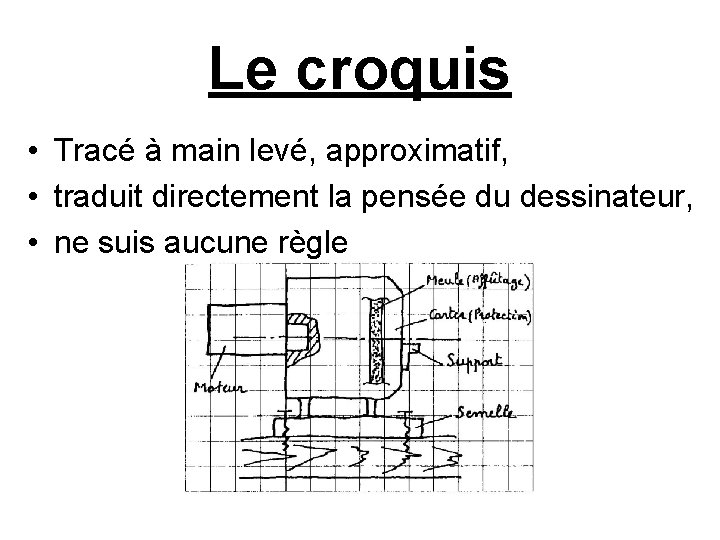

Le croquis • Tracé à main levé, approximatif, • traduit directement la pensée du dessinateur, • ne suis aucune règle

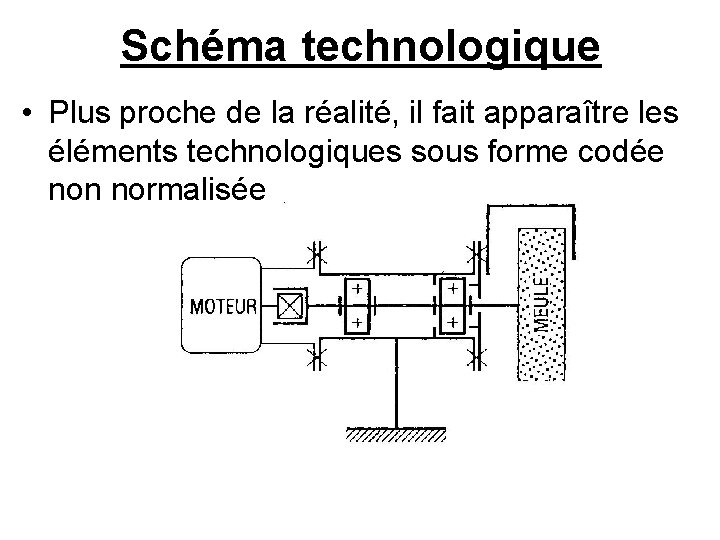

Schéma technologique • Plus proche de la réalité, il fait apparaître les éléments technologiques sous forme codée non normalisée

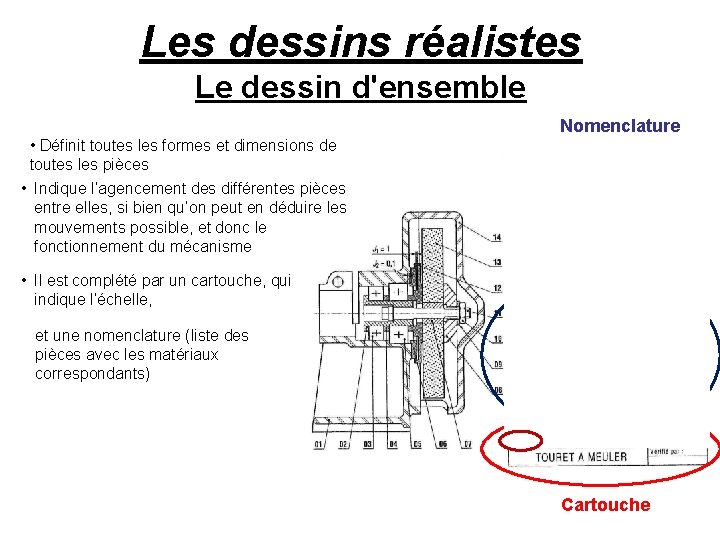

Les dessins réalistes Le dessin d'ensemble • Définit toutes les formes et dimensions de toutes les pièces • Indique l’agencement des différentes pièces entre elles, si bien qu’on peut en déduire les mouvements possible, et donc le fonctionnement du mécanisme Nomenclature • Il est complété par un cartouche, qui indique l’échelle, et une nomenclature (liste des pièces avec les matériaux correspondants) Cartouche

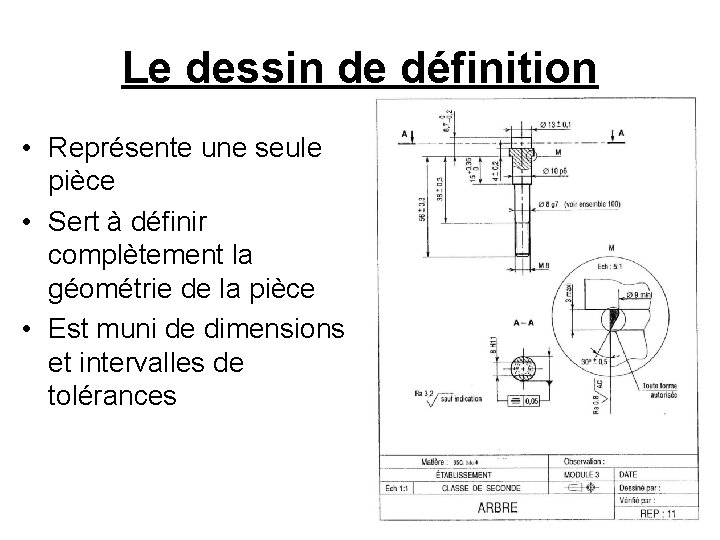

Le dessin de définition • Représente une seule pièce • Sert à définir complètement la géométrie de la pièce • Est muni de dimensions et intervalles de tolérances

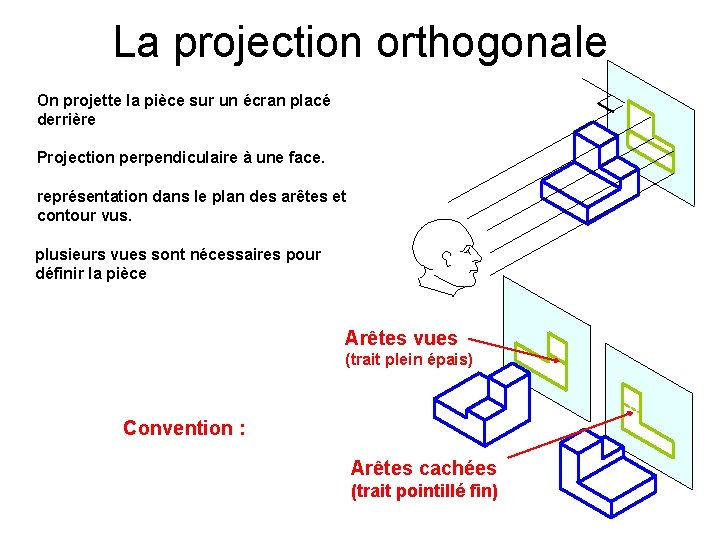

La projection orthogonale On projette la pièce sur un écran placé derrière Projection perpendiculaire à une face. représentation dans le plan des arêtes et contour vus. plusieurs vues sont nécessaires pour définir la pièce Arêtes vues (trait plein épais) Convention : Arêtes cachées (trait pointillé fin)

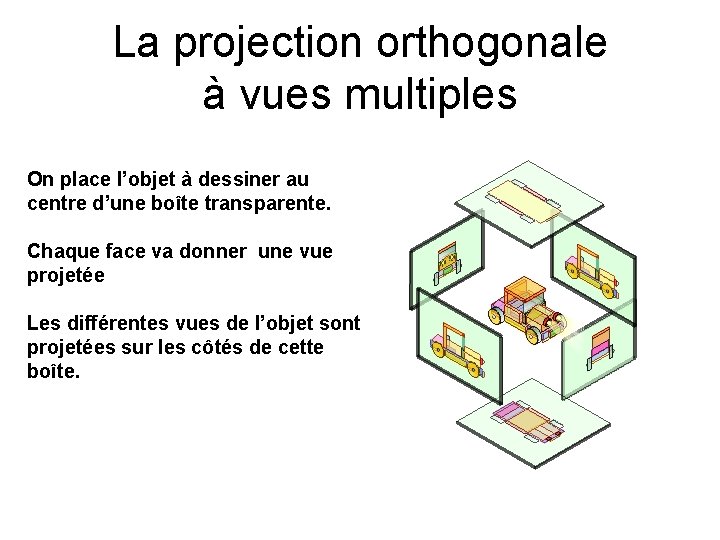

La projection orthogonale à vues multiples On place l’objet à dessiner au centre d’une boîte transparente. Chaque face va donner une vue projetée Les différentes vues de l’objet sont projetées sur les côtés de cette boîte.

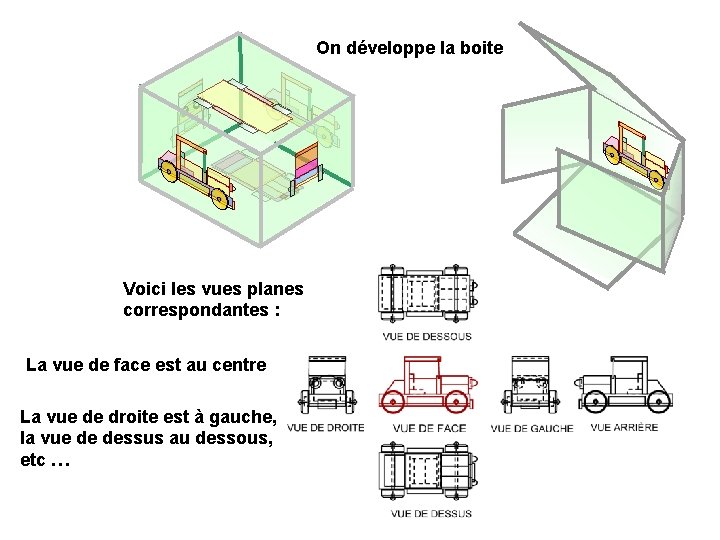

On développe la boite Voici les vues planes correspondantes : La vue de face est au centre La vue de droite est à gauche, la vue de dessus au dessous, etc …

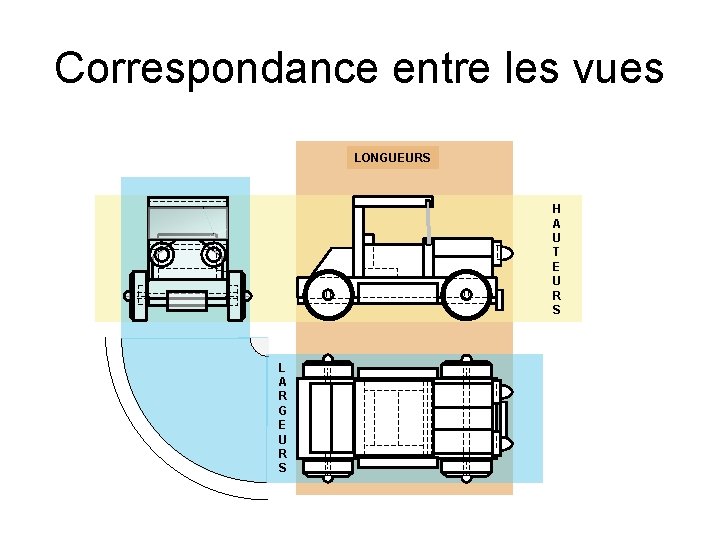

Correspondance entre les vues LONGUEURS H A U T E U R S L A R G E U R S

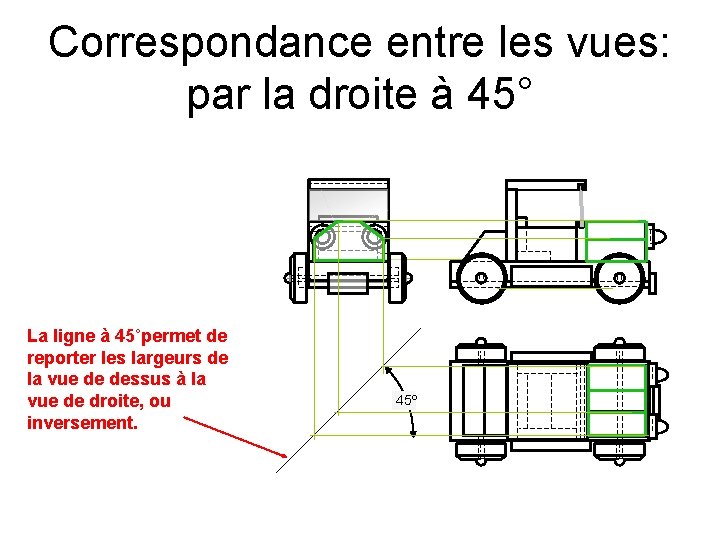

Correspondance entre les vues: par la droite à 45° La ligne à 45˚permet de reporter les largeurs de la vue de dessus à la vue de droite, ou inversement. 45º

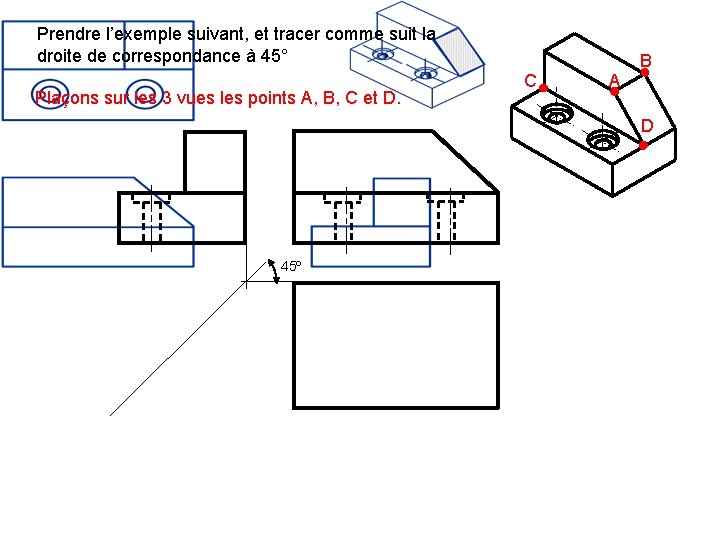

Prendre l’exemple suivant, et tracer comme suit la droite de correspondance à 45° Plaçons sur les 3 vues les points A, B, C et D. C A B D 45º

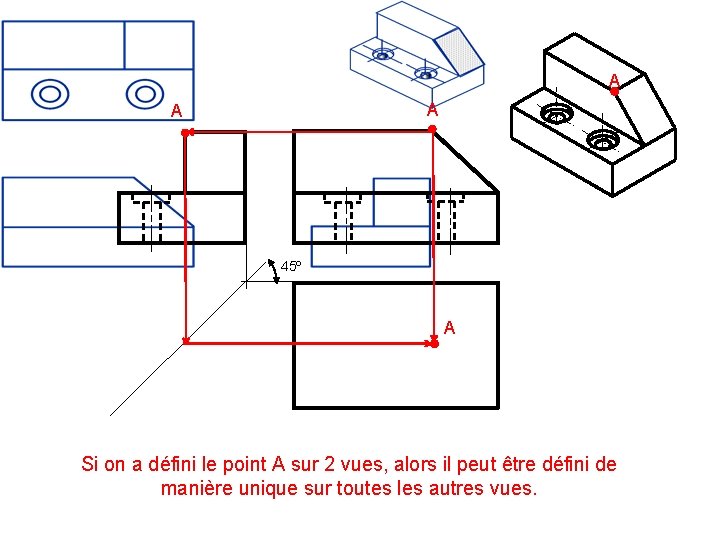

A A A 45º A Si on a défini le point A sur 2 vues, alors il peut être défini de manière unique sur toutes les autres vues.

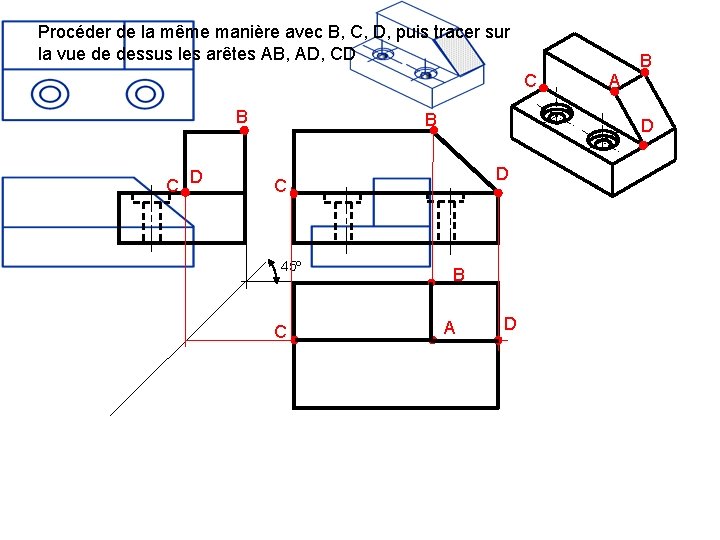

Procéder de la même manière avec B, C, D, puis tracer sur la vue de dessus les arêtes AB, AD, CD C B C D B D D C 45º C A B B A D

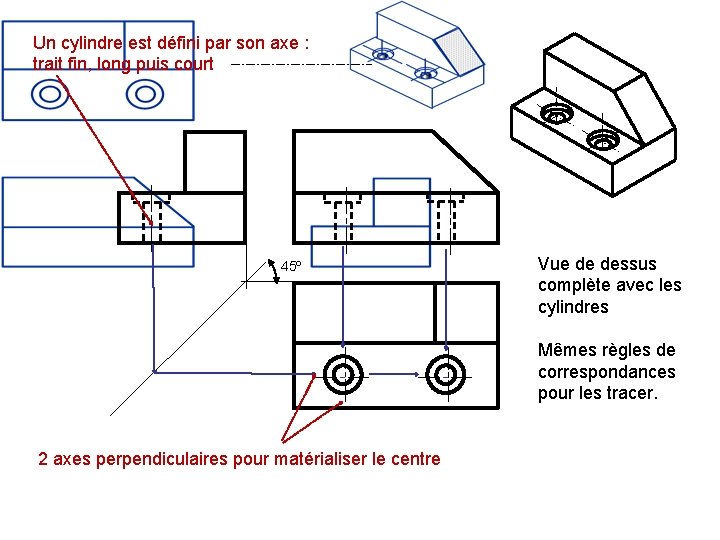

Un cylindre est défini par son axe : trait fin, long puis court 45º Vue de dessus complète avec les cylindres Mêmes règles de correspondances pour les tracer. 2 axes perpendiculaires pour matérialiser le centre

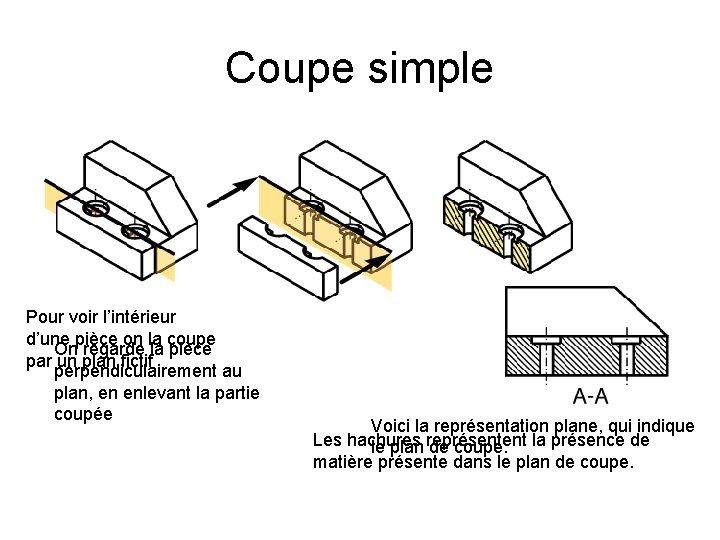

Coupe simple Pour voir l’intérieur d’une pièce on la coupe On regarde la pièce par un plan fictif perpendiculairement au plan, en enlevant la partie coupée Voici la représentation plane, qui indique Les hachures le plan représentent de coupe. la présence de matière présente dans le plan de coupe.

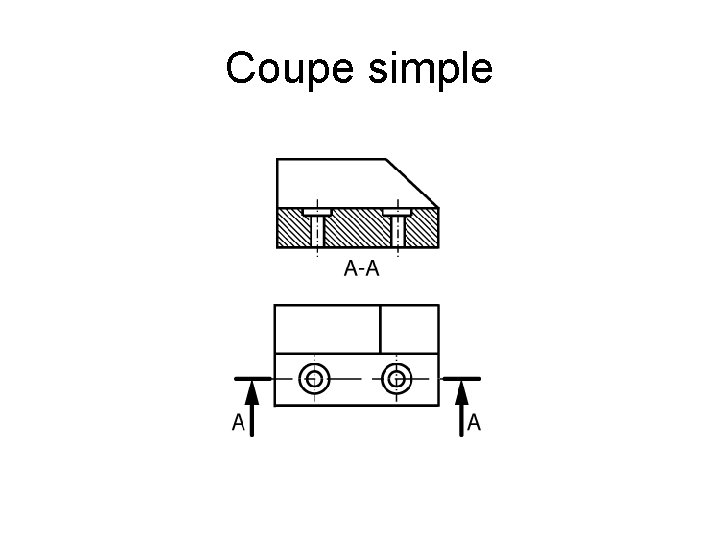

Coupe simple

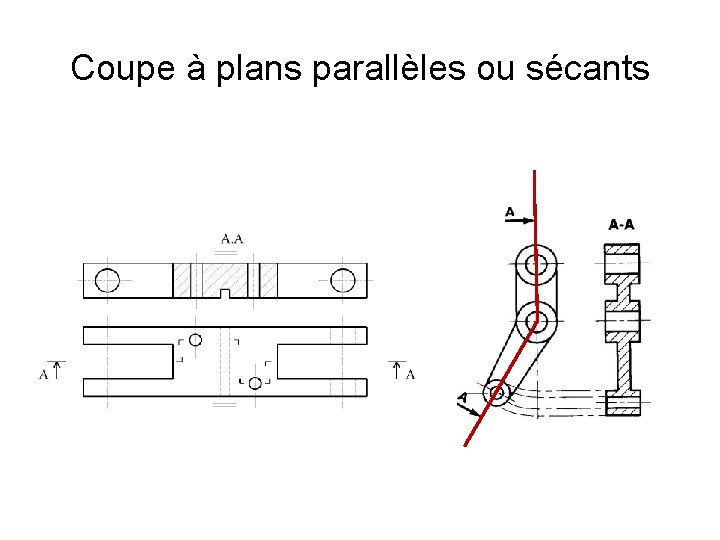

Coupe à plans parallèles ou sécants

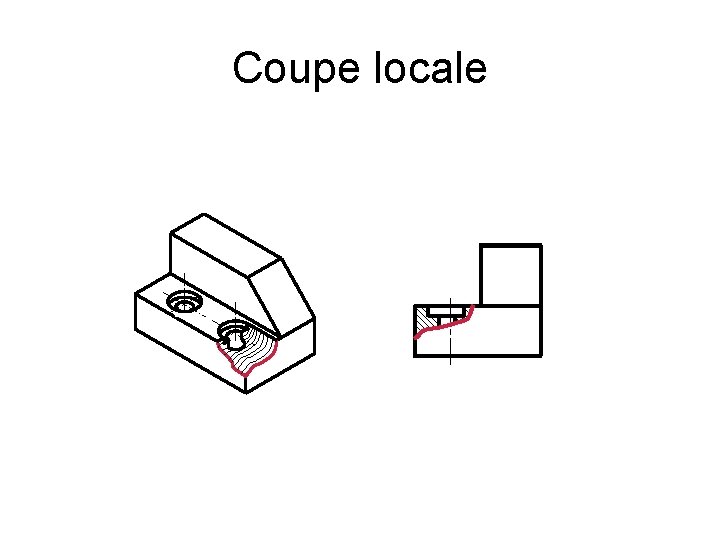

Coupe locale
