La cámara fotográfica. Taller de fotografía. Universidad La Salle Oaxaca.

• Existen múltiples modelos de cámara fotográficas. • La herramienta que tengas sea cual sea, busca el instructivo y léelo. • En este taller revisaremos el funcionamiento general de una cámara, no podemos enfocarnos en cómo se usa cada cámara, eso es responsabilidad de cada alumno.

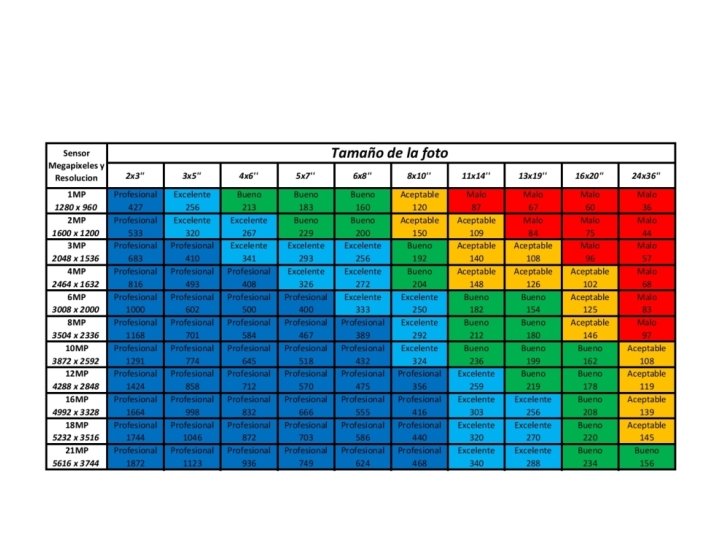

Aspectos generales. • Resolución de captura: – Buscar en su cámara, cómo se ajusta el tipo de calidad en que podemos ajustar nuestra cámara. – Así podemos saber cuántas imágenes podemos almacenar en nuestra tarjeta de memoria. – 300 píxeles por pulgada (2. 54 cm es igual a una pulgada): • Así sabemos que si necesitamos imprimir una imagen de 10 pulgadas de largo por 10 pulgadas de ancho necesitamos una resolución de 3000 x 3000 pixeles.

Píxel • Unidad mínima de información de una fotografía digital. • Es un punto de muchos que forman la imagen. • Tienen un color determinado. • La resolución de una imagen depende del número de píxeles que la integren. • Por lo tanto una mejor cámara es aquella que tiene la capacidad de capturar mayor número de píxeles.

Imagen 640 x 480 pixeles

Imagen 3000 x 3000 pixeles

Primera imagen digital

• Hecha por Russell Kirsch. • Medidas: 176× 176 pixeles. • No era una fotografía era un escaner que digitalizaba la imagen.

Primera fotografía digital: 1975

• Steven Sasson • Calidad: 100 x 100 píxeles. • 50 milisegundos para capturar una imagen, 23 segundos para guardarla en cinta.

Calidad del lente. • La luz antes de llegar al sensor necesita pasar por el lente. • Esa luz debe ser de buena calidad. • Luz uniforme, sin deformaciones. • Un mejor objetivo es aquel que tiene mejores calidades de lentes.

• Un objetivo fotográfico está compuesto por la disposición de un cierto número de lentes que actúan como una sola lente convexa dentro del objetivo.

Canon

Leica

Sigma

Carl Zeiss

Fujinon

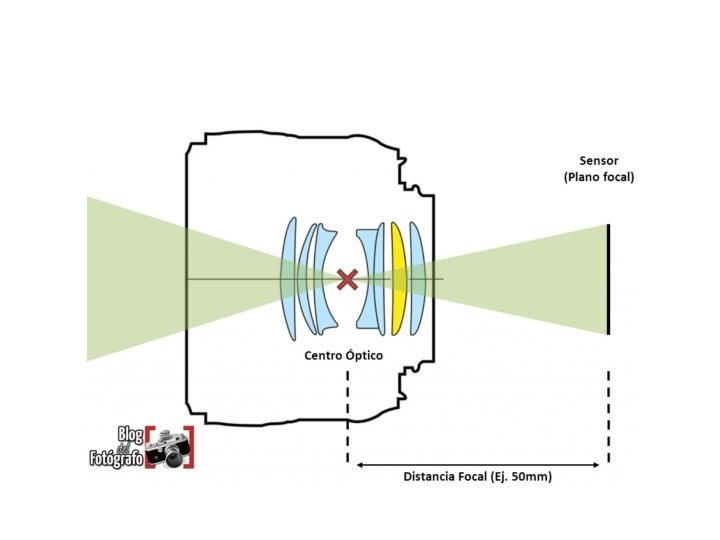

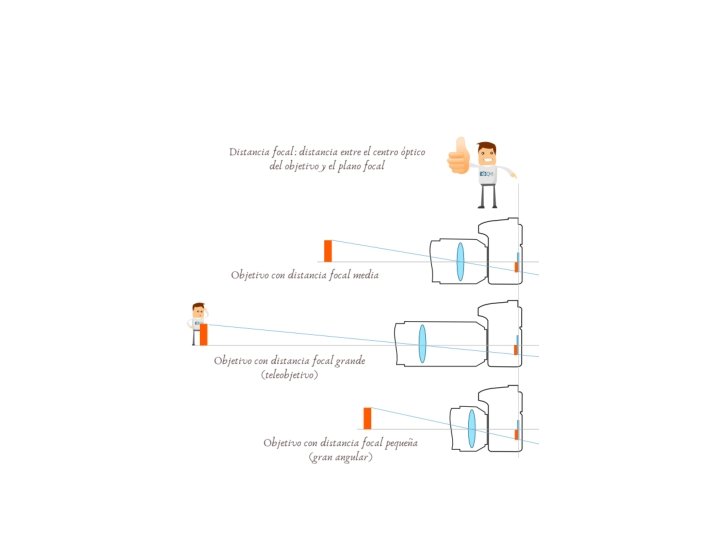

Distancia focal. • La distancia focal de un objetivo es la distancia que existe, expresada en milímetros, entre el sensor (plano focal) y el centro óptico del lente. ¿Qué es el centro óptico? Para evitar entrar en muchos tecnicismos, la distancia focal no se mide desde el sensor hasta el lente frontal del objetivo, sino que es el punto en donde los rayos de luz se cruzan dentro de este y son dirigidos hacia el sensor. Dicho punto se encuentra muy cercado a donde se encuentra el diafragma.

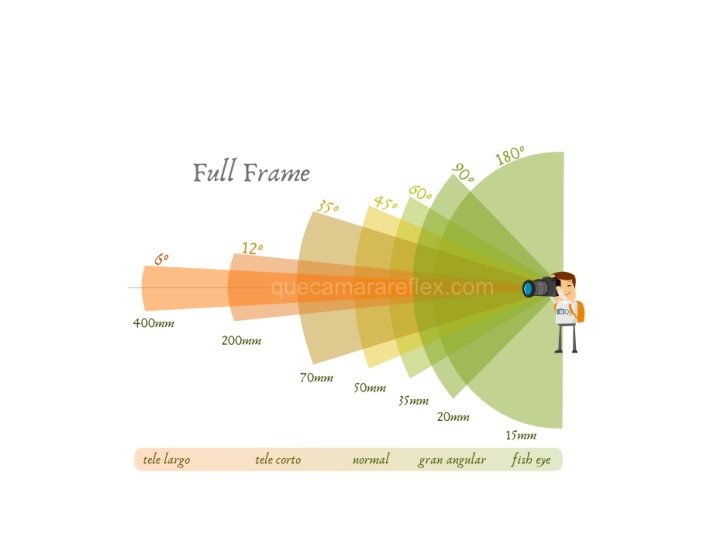

• Otra forma de pensar en la distancia focal es relacionándola con el ángulo de visión. Una distancia focal media correspondería con el ángulo de visión del ojo humano, que es de unos 45 grados (sin contar la visión periférica). El equivalente sería un objetivo de unos 50 mm. • Una distancia focal pequeña equivale a un ángulo de visión mayor. Los objetivos que tienen una distancia focal pequeña reciben el nombre de gran angulares (35 mm e inferiores). Los objetivos de 15 mm reciben el nombre de ojo de pez y tienen un ángulo de visión de 180º. • Una distancia focal grande equivale a un ángulo de visión más reducido. Los objetivos con distancia focal por encima de 70 -80 mm se consideran teleobjetivos y su ángulo de visión es inferior a 30º. Es como si, de toda la escena posible, nos centramos sólo en una zona mucho más pequeña, que ocupa todo el encuadre (la ampliamos).

Ojo de pez

Gran angular

Zoom

Teleobjetivos

Macro

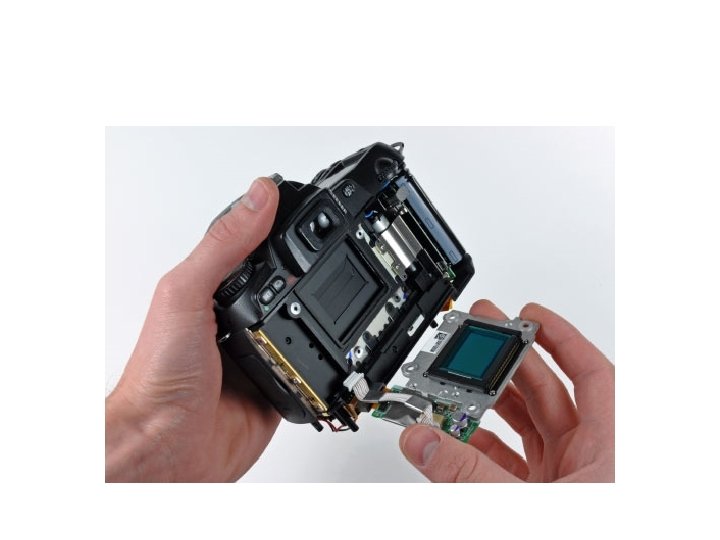

Tipos de sensores • El sensor como su nombre lo indica es un elemento “sensible” dentro de nuestra cámara, aquello sobre lo cual se proyecta la luz dibujando una imagen que representa lo que nuestra cámara ve. • El sensor de imagen de una cámara digital convierte la luz que proviene del sujeto en una señal electrónica que finalmente se transforma en un archivo de imagen digital. • Es una especie de pequeño chip compuesto por millones de componentes sensibles a la luz, llamados píxeles.

• Los sensores se pueden clasificar según su tecnología, y el de tu cámara seguramente pertenezca a uno de los siguientes tipos de sensores: • CCD y Super CCD • CCD RGBE • CMOS • Foveon X 3 • Aunque en realidad los 2 tipos de sensores más expandidos o populares son el CCD y el CMOS.

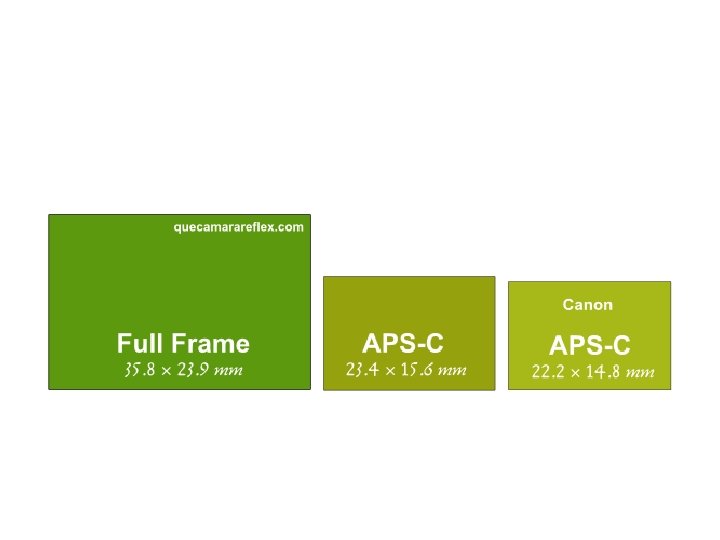

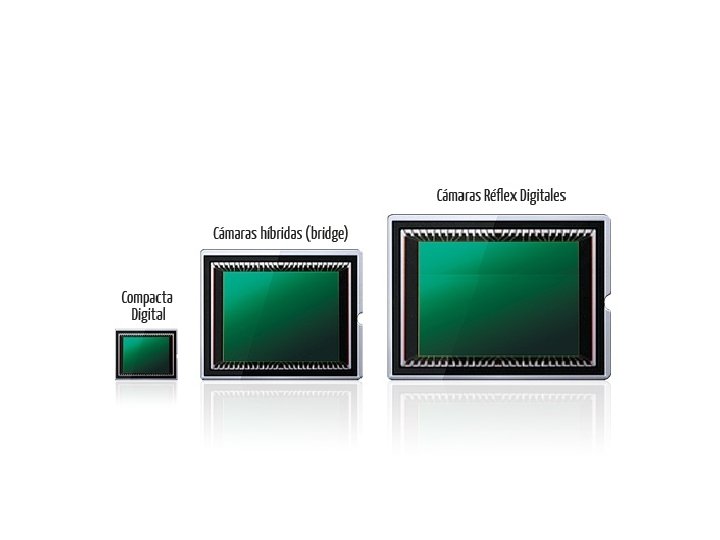

• Sensor Full Frame, conocido también como sensor 35 mm. Dimensiones: 36 x 24 mm • Sensor APS-H. Dimensiones: 28, 7 x 19 mm • Sensor APS-C (usado en las Nikon, Pentax y Sony). Dimensiones: 23, 6× 15, 7 mm • Sensor APS-C (usado en las Canon). Dimensiones: 22, 2× 14, 8 mm • Sensor Foveon (usado en las cámaras Sigma). Dimensiones: 20, 7× 13, 8 mm • Sensor Micro Cuatro Tercios. Dimensiones: 17, 3 x 13 mm • [… otros sensores más pequeños…]

Formatos de archivo digital • Dos formatos: – Archivos sin comprimir: BMP (bitmap) y TIFF • Más calidad más pesados. – Archivos comprimidos: JPG • Archivos RAW: – Archivos crudos, en bruto. Menos pesados que el tiff, pero son datos guardados sin ser alterados, son datos “puros” es recomendable usar esta característica pero es necesario tener software especial

ISO • ISO 100 : Adecuado para exteriores soleados. • ISO 200: Adecuado para días nublados. • ISO 400: Adecuado para interiores. • El ISO varía la sensibilidad del sensor óptico. • Mientras más se aumente el ISO se verá reducida la calidad de la imagen.

ISO

Apertura del lente (diafragma). • La apertura de diafragma es la que regula la cantidad de luz que pasa por nuestro objetivo hacia el sensor de la cámara. El diafragma forma parte de cualquier objetivo, y se compone de una serie de placas o aletas que se mueven hacia dentro o hacia fuera formando un círculo más o menos grande lo hagan hacia el centro o hacia el exterior por el que pasa más o menos luz, dependiendo del diámetro del mismo.

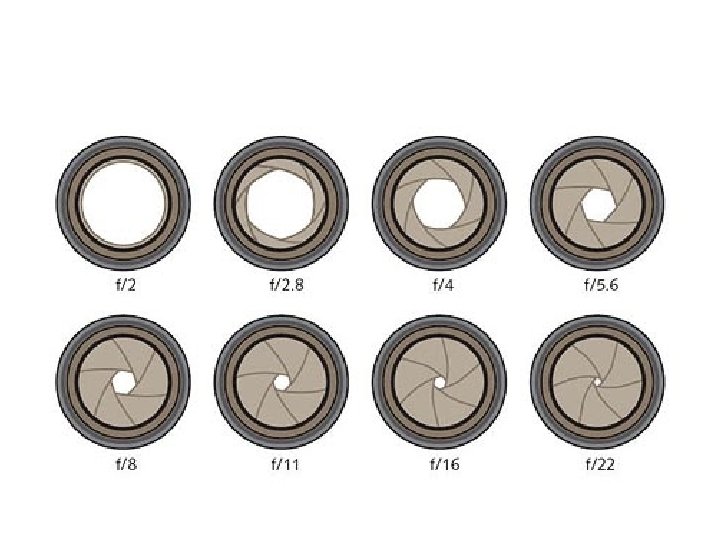

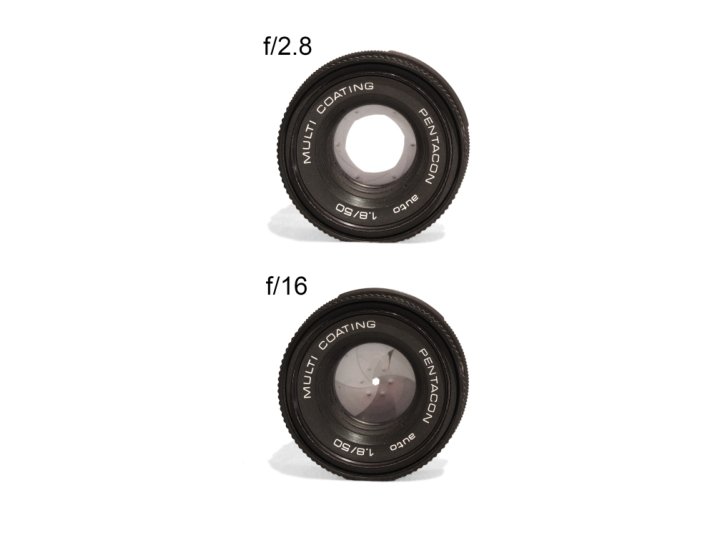

• Las diferentes aperturas de diafragma se miden o denominan a través de los números o valores en f/. Dependiendo de la luminosidad del objetivo, tendremos unos valores de f/ mínimos más pequeños o bien mayores. • Aquí viene lo que creo que es lo más importante y lo que suele liarnos cuando empezamos e intentamos entender la apertura de diafragma. Cuanto más bajo sea el valor f/, más luz entrará a través del objetivo, y cuanto más alto sea el valor f/, menos luz entrará a través del objetivo.

Velocidad de obturación. • Le velocidad de obturación, o tiempo de exposición, es uno de los tres pilares básicos de la exposición fotográfica (junto con la apertura de diafragma y la sensibilidad ISO).

Obturador de la Cámara • l obturador de nuestra cámara es un dispositivo mecánico muy preciso situado delante del sensor, que va a controlar el tiempo durante el cual le llegará la luz a éste.

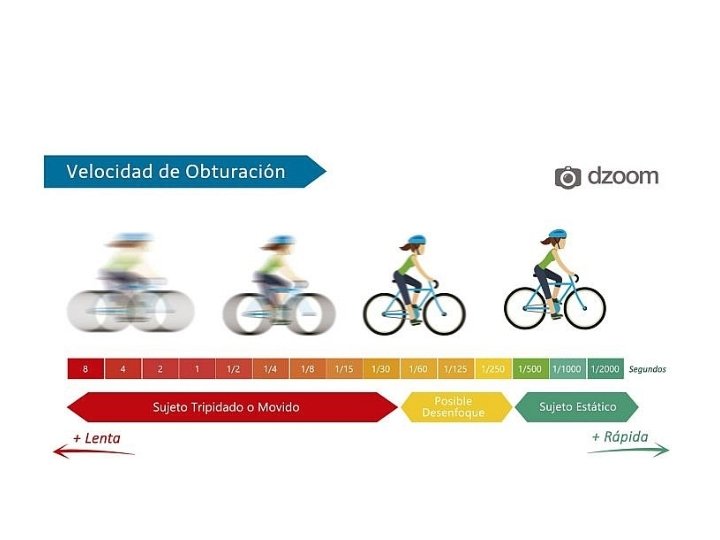

• La velocidad de obturación se mide en fracciones de segundo. Esto es así porque realmente el tiempo durante el que estamos capturando la foto, por norma general, será corto, y hablar en fracciones de segundo resulta mucho más cómodo que indicar que hemos hecho una foto a 0, 02 segundos. A partir de tomas hechas a más de 1 segundo de exposición, entonces sí que veremos que cambiamos las fracciones de segundo por cifras más redondas (1 s, 2 s, 3 s, 15 s, 30 s. . ). • Y no debemos asustarnos con estas cifras. Manteniendo el resto de parámetros, debemos saber que una foto hecha a una velocidad de 1/500, dejará pasar la mitad de luz que una realizada a 1/250, al igual que una de 1 segundo deja pasar la mitad que una de 2 segundos.

Triángulo de exposición.
