LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI Autores: Pablo Perales Castelló Pablo Soler Seguí

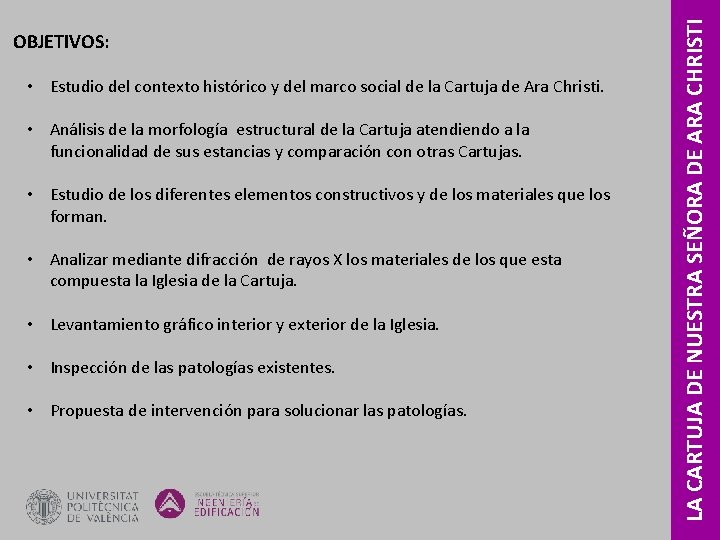

• Estudio del contexto histórico y del marco social de la Cartuja de Ara Christi. • Análisis de la morfología estructural de la Cartuja atendiendo a la funcionalidad de sus estancias y comparación con otras Cartujas. • Estudio de los diferentes elementos constructivos y de los materiales que los forman. • Analizar mediante difracción de rayos X los materiales de los que esta compuesta la Iglesia de la Cartuja. • Levantamiento gráfico interior y exterior de la Iglesia. • Inspección de las patologías existentes. • Propuesta de intervención para solucionar las patologías. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI OBJETIVOS:

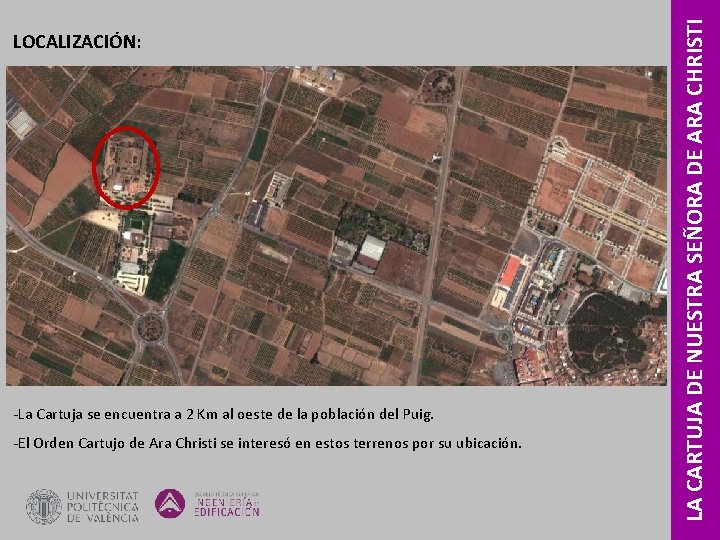

‐La Cartuja se encuentra a 2 Km al oeste de la población del Puig. ‐El Orden Cartujo de Ara Christi se interesó en estos terrenos por su ubicación. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI LOCALIZACIÓN:

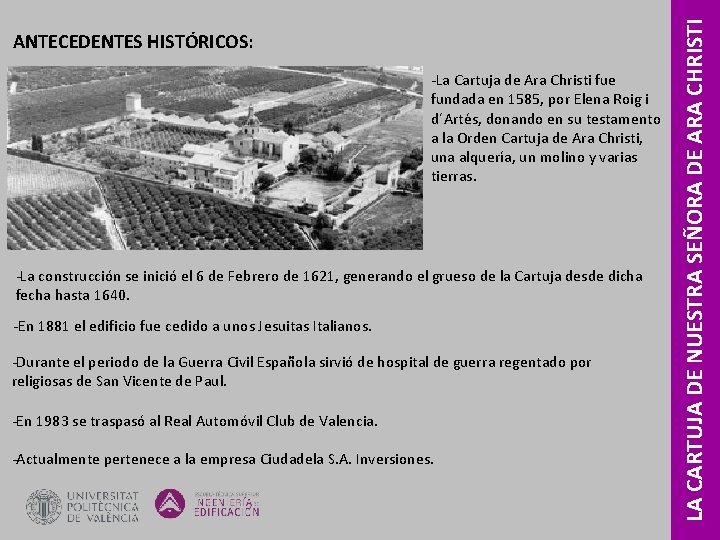

‐La Cartuja de Ara Christi fue fundada en 1585, por Elena Roig i d´Artés, donando en su testamento a la Orden Cartuja de Ara Christi, una alquería, un molino y varias tierras. ‐La construcción se inició el 6 de Febrero de 1621, generando el grueso de la Cartuja desde dicha fecha hasta 1640. ‐En 1881 el edificio fue cedido a unos Jesuitas Italianos. ‐Durante el periodo de la Guerra Civil Española sirvió de hospital de guerra regentado por religiosas de San Vicente de Paul. ‐En 1983 se traspasó al Real Automóvil Club de Valencia. ‐Actualmente pertenece a la empresa Ciudadela S. A. Inversiones. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANTECEDENTES HISTÓRICOS:

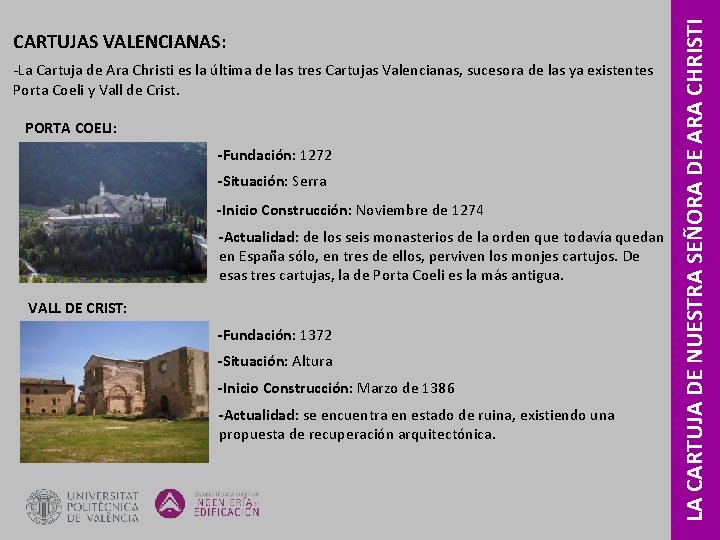

‐La Cartuja de Ara Christi es la última de las tres Cartujas Valencianas, sucesora de las ya existentes Porta Coeli y Vall de Crist. PORTA COELI: -Fundación: 1272 -Situación: Serra -Inicio Construcción: Noviembre de 1274 -Actualidad: de los seis monasterios de la orden que todavía quedan en España sólo, en tres de ellos, perviven los monjes cartujos. De esas tres cartujas, la de Porta Coeli es la más antigua. VALL DE CRIST: -Fundación: 1372 -Situación: Altura -Inicio Construcción: Marzo de 1386 -Actualidad: se encuentra en estado de ruina, existiendo una propuesta de recuperación arquitectónica. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI CARTUJAS VALENCIANAS:

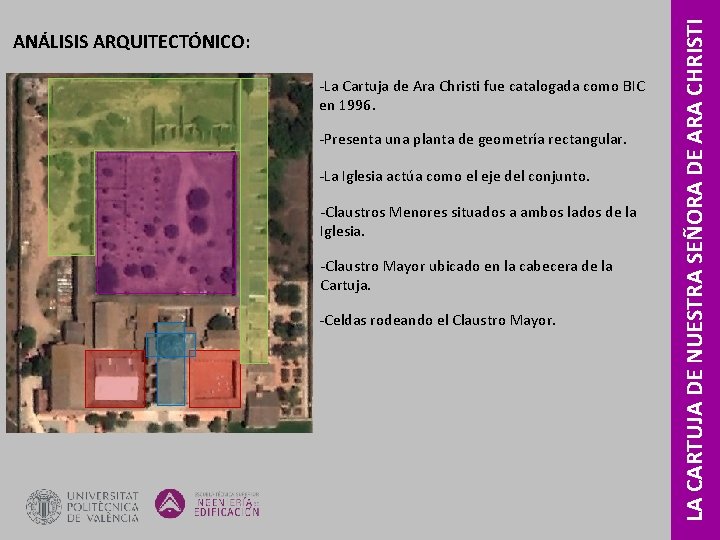

‐La Cartuja de Ara Christi fue catalogada como BIC en 1996. ‐Presenta una planta de geometría rectangular. ‐La Iglesia actúa como el eje del conjunto. ‐Claustros Menores situados a ambos lados de la Iglesia. ‐Claustro Mayor ubicado en la cabecera de la Cartuja. ‐Celdas rodeando el Claustro Mayor. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS ARQUITECTÓNICO:

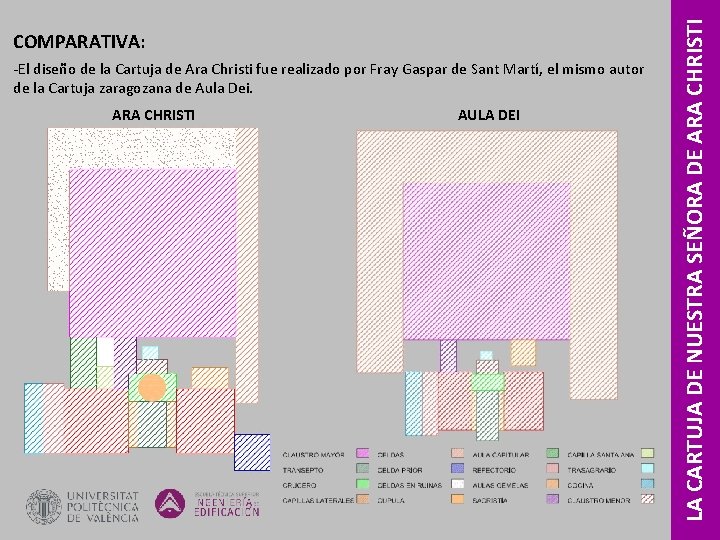

‐El diseño de la Cartuja de Ara Christi fue realizado por Fray Gaspar de Sant Martí, el mismo autor de la Cartuja zaragozana de Aula Dei. ARA CHRISTI AULA DEI LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI COMPARATIVA:

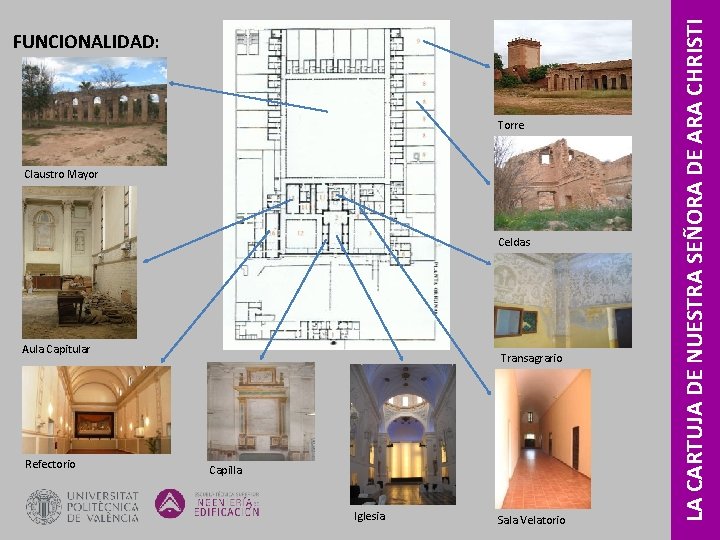

Torre Claustro Mayor Celdas Aula Capitular Refectorio Transagrario Capilla Iglesia Sala Velatorio LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI FUNCIONALIDAD:

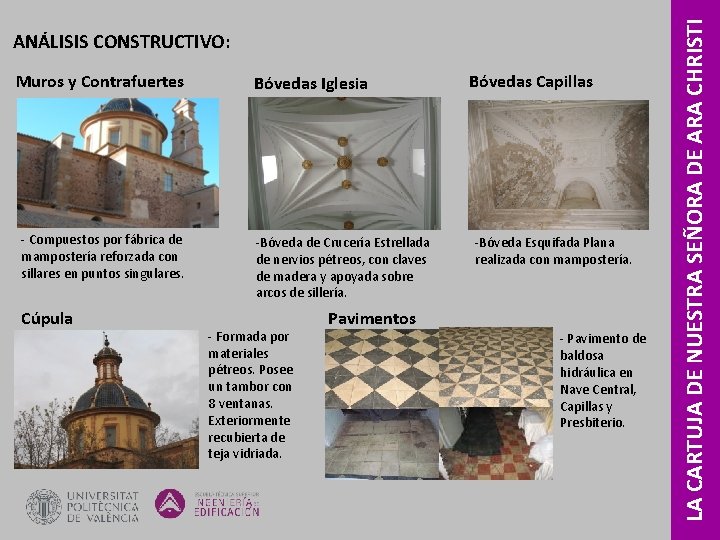

Muros y Contrafuertes ‐ Compuestos por fábrica de mampostería reforzada con sillares en puntos singulares. Cúpula Bóvedas Iglesia ‐Bóveda de Crucería Estrellada de nervios pétreos, con claves de madera y apoyada sobre arcos de sillería. ‐ Formada por materiales pétreos. Posee un tambor con 8 ventanas. Exteriormente recubierta de teja vidriada. Bóvedas Capillas ‐Bóveda Esquifada Plana realizada con mampostería. Pavimentos ‐ Pavimento de baldosa hidráulica en Nave Central, Capillas y Presbiterio. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS CONSTRUCTIVO:

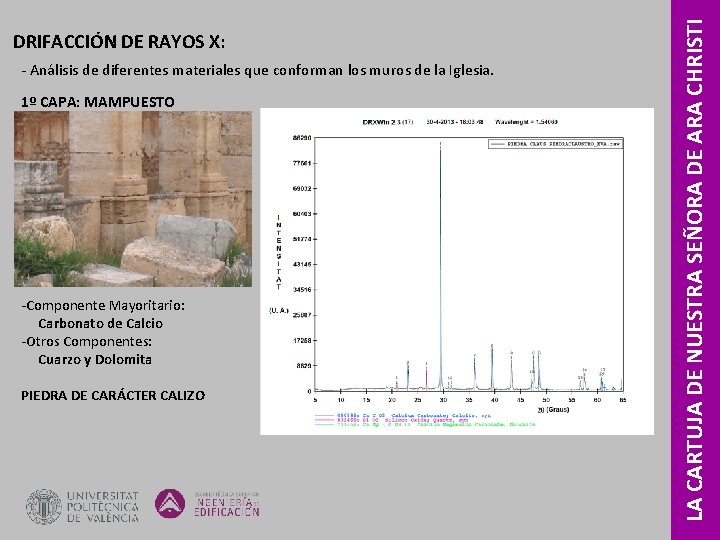

‐ Análisis de diferentes materiales que conforman los muros de la Iglesia. 1º CAPA: MAMPUESTO ‐Componente Mayoritario: Carbonato de Calcio ‐Otros Componentes: Cuarzo y Dolomita PIEDRA DE CARÁCTER CALIZO LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI DRIFACCIÓN DE RAYOS X:

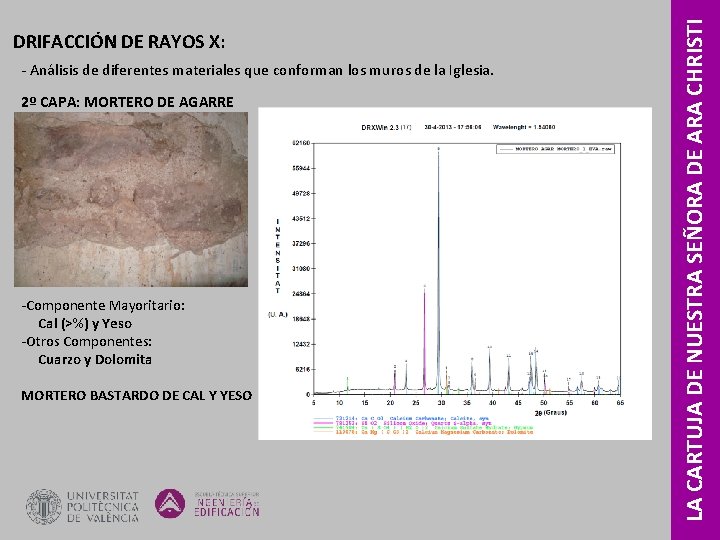

‐ Análisis de diferentes materiales que conforman los muros de la Iglesia. 2º CAPA: MORTERO DE AGARRE ‐Componente Mayoritario: Cal (>%) y Yeso ‐Otros Componentes: Cuarzo y Dolomita MORTERO BASTARDO DE CAL Y YESO LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI DRIFACCIÓN DE RAYOS X:

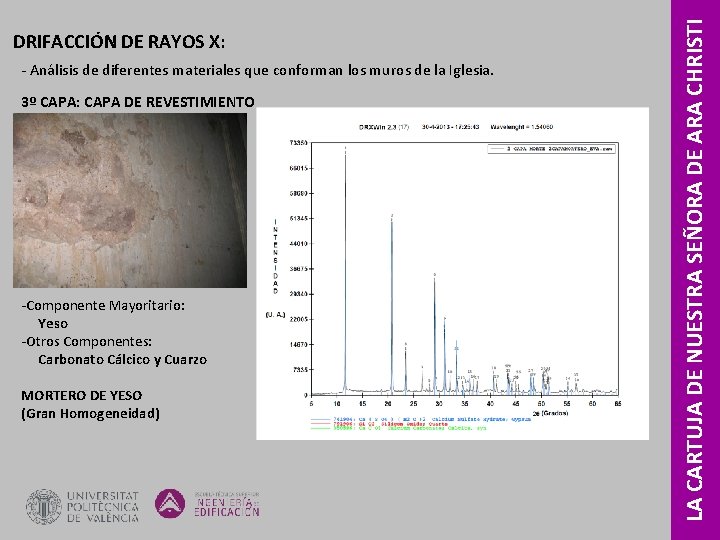

‐ Análisis de diferentes materiales que conforman los muros de la Iglesia. 3º CAPA: CAPA DE REVESTIMIENTO ‐Componente Mayoritario: Yeso ‐Otros Componentes: Carbonato Cálcico y Cuarzo MORTERO DE YESO (Gran Homogeneidad) LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI DRIFACCIÓN DE RAYOS X:

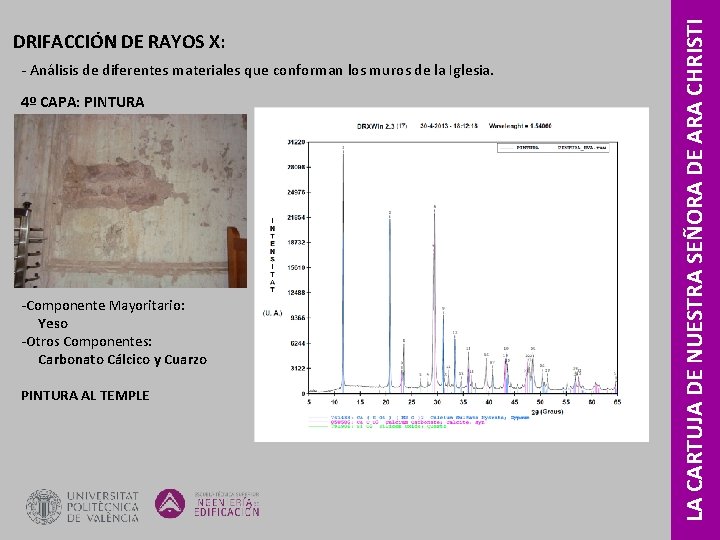

‐ Análisis de diferentes materiales que conforman los muros de la Iglesia. 4º CAPA: PINTURA ‐Componente Mayoritario: Yeso ‐Otros Componentes: Carbonato Cálcico y Cuarzo PINTURA AL TEMPLE LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI DRIFACCIÓN DE RAYOS X:

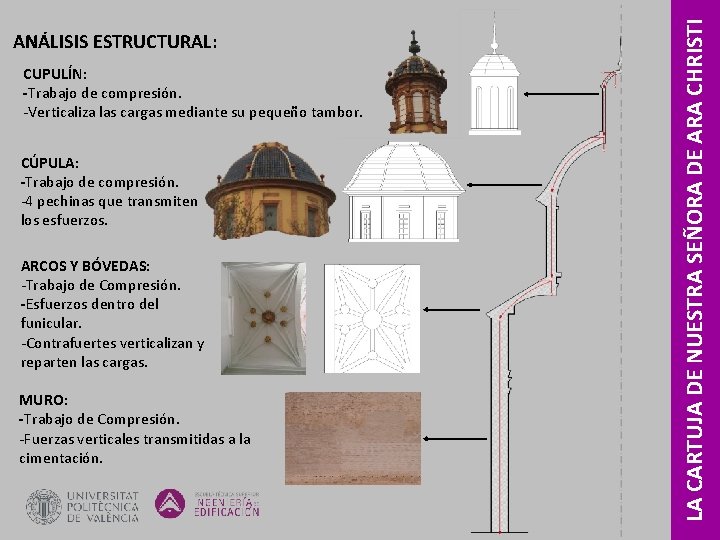

CUPULÍN: -Trabajo de compresión. ‐Verticaliza las cargas mediante su pequeño tambor. CÚPULA: -Trabajo de compresión. ‐ 4 pechinas que transmiten los esfuerzos. ARCOS Y BÓVEDAS: ‐Trabajo de Compresión. -Esfuerzos dentro del funicular. ‐Contrafuertes verticalizan y reparten las cargas. MURO: -Trabajo de Compresión. ‐Fuerzas verticales transmitidas a la cimentación. LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS ESTRUCTURAL:

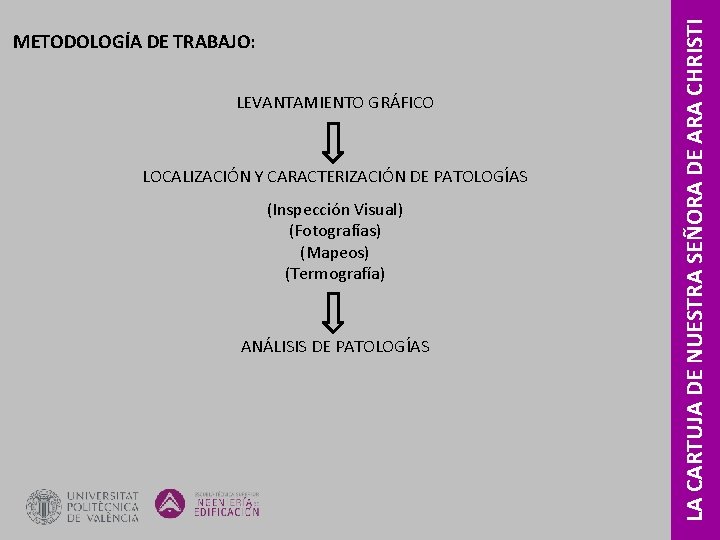

LEVANTAMIENTO GRÁFICO LOCALIZACIÓN Y CARACTERIZACIÓN DE PATOLOGÍAS (Inspección Visual) (Fotografías) (Mapeos) (Termografía) ANÁLISIS DE PATOLOGÍAS LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI METODOLOGÍA DE TRABAJO:

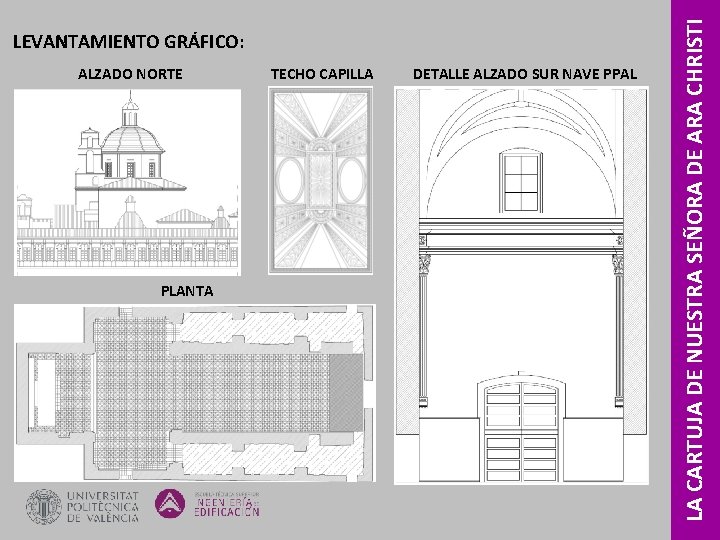

ALZADO NORTE PLANTA TECHO CAPILLA DETALLE ALZADO SUR NAVE PPAL LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI LEVANTAMIENTO GRÁFICO:

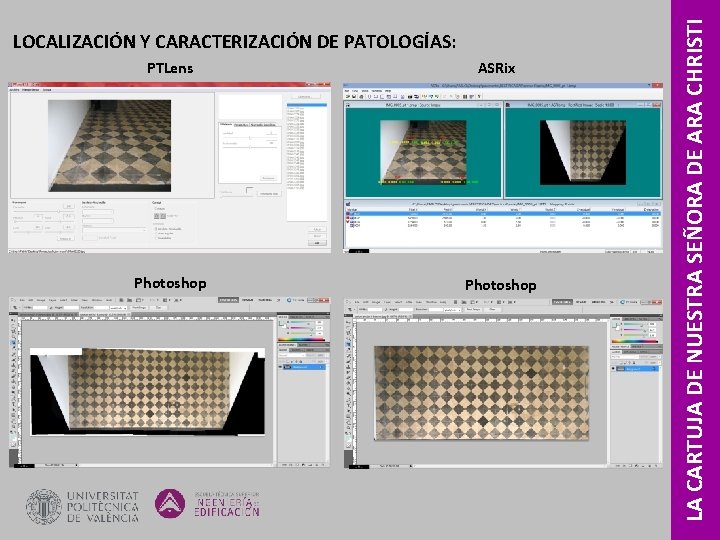

PTLens ASRix Photoshop LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI LOCALIZACIÓN Y CARACTERIZACIÓN DE PATOLOGÍAS:

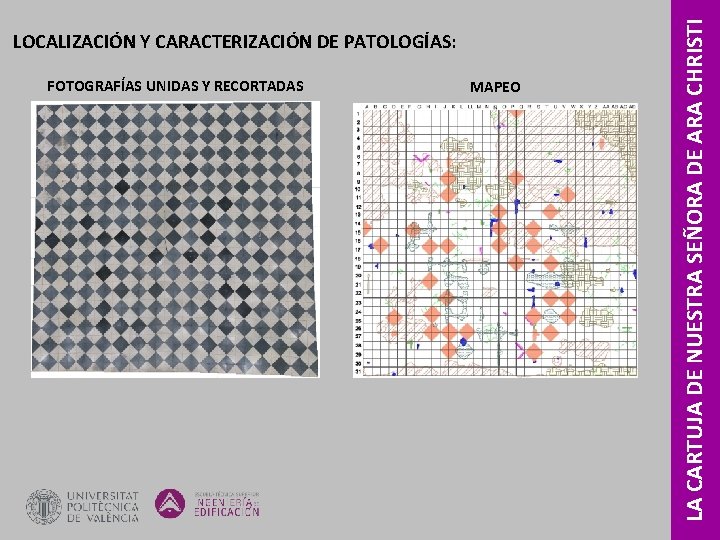

FOTOGRAFÍAS UNIDAS Y RECORTADAS MAPEO LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI LOCALIZACIÓN Y CARACTERIZACIÓN DE PATOLOGÍAS:

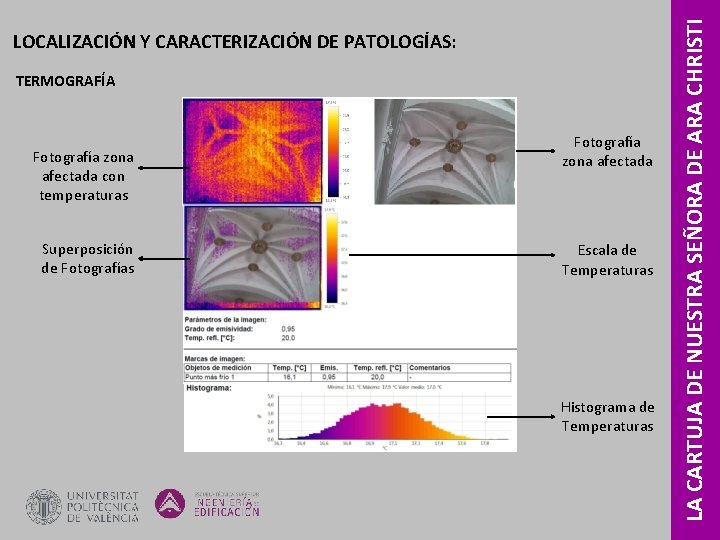

TERMOGRAFÍA Fotografía zona afectada con temperaturas Superposición de Fotografías Fotografía zona afectada Escala de Temperaturas Histograma de Temperaturas LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI LOCALIZACIÓN Y CARACTERIZACIÓN DE PATOLOGÍAS:

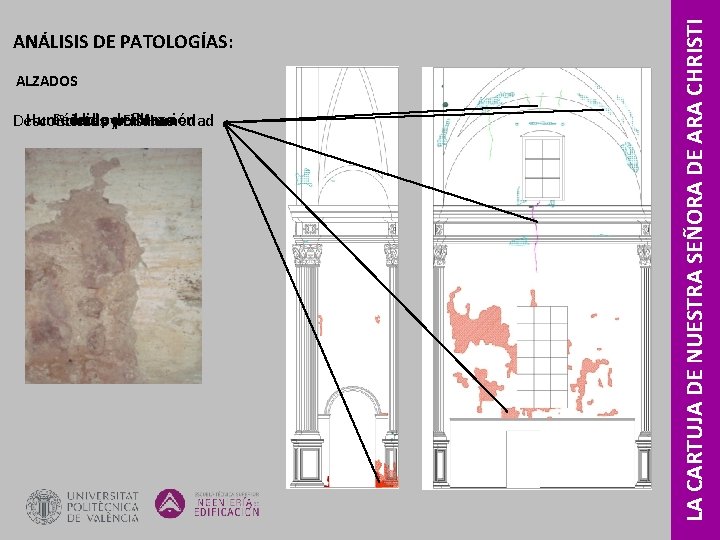

ALZADOS Humedad Pérdida filtración Masa Desconchado Grietaspor yde por Fisuras Humedad LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS DE PATOLOGÍAS:

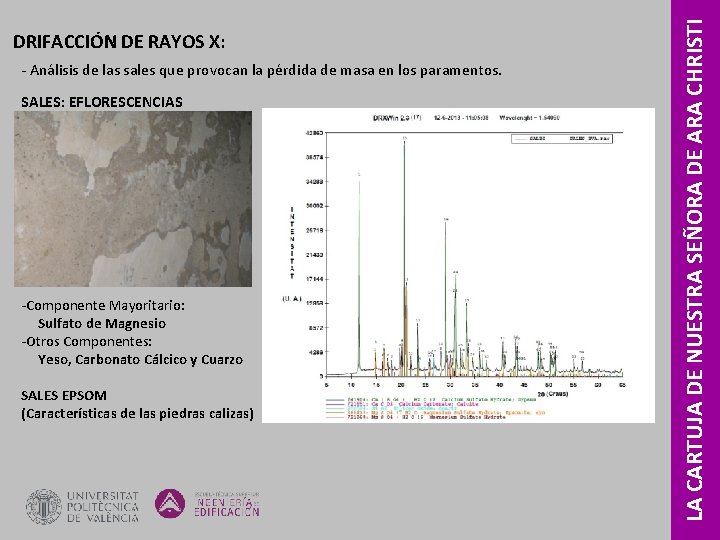

‐ Análisis de las sales que provocan la pérdida de masa en los paramentos. SALES: EFLORESCENCIAS ‐Componente Mayoritario: Sulfato de Magnesio ‐Otros Componentes: Yeso, Carbonato Cálcico y Cuarzo SALES EPSOM (Características de las piedras calizas) LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI DRIFACCIÓN DE RAYOS X:

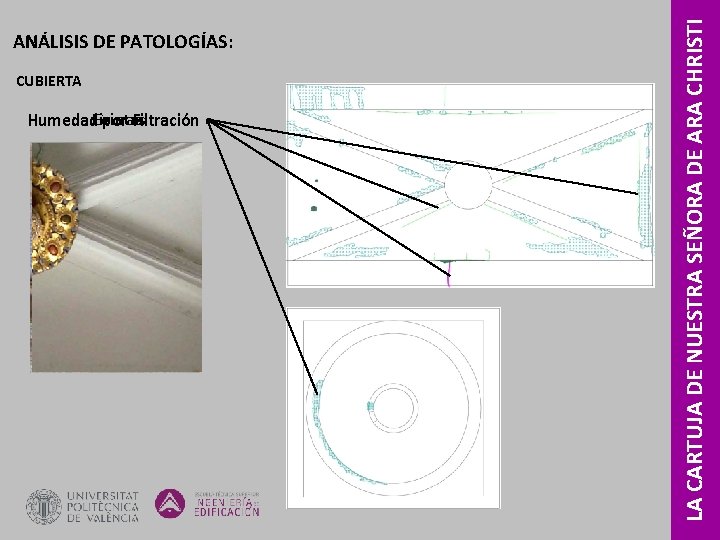

CUBIERTA Humedad. Fisuras Grietas por Filtración LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS DE PATOLOGÍAS:

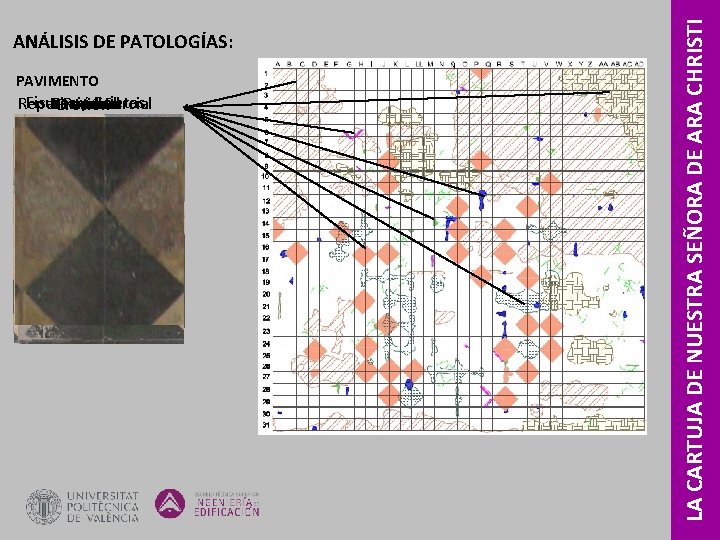

PAVIMENTO Fisuras y Grietas Reparación Humedad Pintado Suciedad Roturas Parcial Erosión LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI ANÁLISIS DE PATOLOGÍAS:

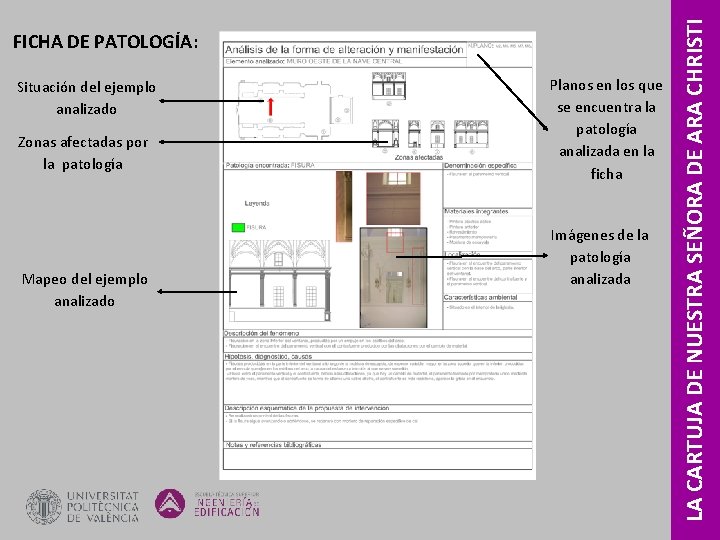

Situación del ejemplo analizado Zonas afectadas por la patología Mapeo del ejemplo analizado Planos en los que se encuentra la patología analizada en la ficha Imágenes de la patología analizada LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI FICHA DE PATOLOGÍA:

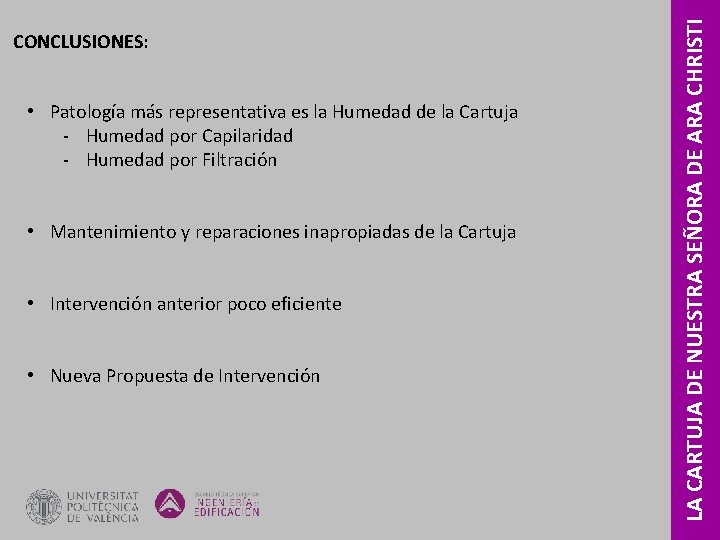

• Patología más representativa es la Humedad de la Cartuja ‐ Humedad por Capilaridad ‐ Humedad por Filtración • Mantenimiento y reparaciones inapropiadas de la Cartuja • Intervención anterior poco eficiente • Nueva Propuesta de Intervención LA CARTUJA DE NUESTRA SEÑORA DE ARA CHRISTI CONCLUSIONES:
