La Biologie Médicale expliquée… à tous
Pour commencer un peu de vocabulaire • SELAS / SELARL = Société d’exercice libérale à action simplifiée / à responsabilité limitée. Ce sont les types de sociétés pour un laboratoire de biologie médicale. • Dossier = Correspond à la création dans l’informatique du laboratoire d’une demande d’analyse prescrite (avec une ordonnance) ou non. • Nomenclature = Liste des tests pris en charge par la sécurité sociale avec le nombre de B permettant de déterminer le prix. La nomenclature précise également les règles d’ajouts possibles pour le biologiste. • B : Unité de cotation pour les actes de biologie (notamment les analyses), ainsi chaque analyse équivaut à un nombre de B. • ARS = Agence Régionale de Santé : Organisme fixant les autorisations et veillant au respect de la loi pour les laboratoires de biologie médicale. • Prélèvements = Les prises de sang, les pots d’urine, de selles, les échantillons de liquide biologique (ponction, LCR…) les biopsies, les frottis (réservés aux biologistes médecins), PV = prélèvement vaginal, Gaz du sang (prélèvement artériel)… • Dosage / Analyse / Test= Réalisation via un automate (système automatisé réalisant les tests) ou en manuel de test de biologie en vue d’un dosage quantitatif ou qualitatif (positif / négatif par exemple) • SGL /LIS / SIL : Principal logiciel métier du laboratoire, mini ERP, il permet de concentrer l’ensemble des informations du laboratoire (patients, correspondants médicaux, résultats, facturation …) • IDE : Infirmier(e) diplômé(e) d’état
Vocabulaire, suite. . . • Automates = Système qui permet la réalisation de dosage. • TAT = Turn Around Time = Délai de rendu d’une analyse ou d’un dossier. • CV = Coefficient de Variation = Suivi de la précision d’une analyse sur plusieurs dosages. • Accréditation = Avoir passé l’audit et respecter la norme NF EN ISO 15 189 et complétée par la NF EN ISO 22 870 pour les Examens de Biologie Médicales Délocalisées (EBMD) (Obligatoire en France depuis le 16 Janvier 2010) • COFRAC = Comité Français d’Accréditation est un organisme public vérifiant le respect de la norme ISO 15 189, il réalise des audits réguliers pour déterminer si le laboratoire est accrédité. Il est chargé de délivrer les accréditations. • Batch / Série = le fait de regrouper plusieurs échantillons pour le même test et les réaliser ensemble pour optimiser le coût. • Ré-analyse = Le fait de redoser un échantillon pour le même test pour vérifier que le résultat ne présente pas d’anomalie. • Contrôle = passer un échantillon dont on connaît le résultat (le contrôle s’achète généralement auprès de sociétés spécialisées ou du fournisseur de l’automate). Il permet de valider le bon fonctionnement de notre automate. Sans cette validation, nous ne pouvons pas le faire fonctionner. • Calibration = Permet de faire le « 0 » de l’automate. • Validation technique = Réalisée par le technicien de laboratoire, elle permet de garantir la qualité technique du résultat. • Validation biologique = Réalisée par le biologiste, elle permet d’interpréter les résultats techniques. Dans certains cas, le biologiste est amener à demander une ré-analyse ou de compléter le bilan par d’autres analyses (Prestation de conseil). Certaines analyses sont à la nomenclature et le biologiste peut les ajouter en traçant la modification de la prescription initiale. • AMO = Assurance Maladie Obligatoire • AMC = Assurance Maladie Complémentaire
Un Laboratoire de biologie médicale ? • Un laboratoire de biologie médicale est aujourd’hui généralement un groupement de plusieurs sites où sont réalisés les prélèvements et d’un ou plusieurs plateaux techniques où sont réalisées les analyses. • Les laboratoires sont organisés en trois grands processus (Processus Métier) qui sont supportés par les fonctions de l’entreprise et d’autres sous -processus : • Pré-analytique • Analytique • Post-analytique
Les processus d’un laboratoire :
Les différentes activités Le laboratoire traite différentes familles d’activités : (les sources de prélèvements) Nous voyons ici un exemple avec trois types d’activité : • Maison de retraite • Domiciles (patients prélevé à leur domicile) • Patients directs (qui se présentent dans laboratoire de proximité / centres de prélèvements) Nous avons dans certains cas, également, de l’activité prélevée : • Dans des Cliniques • Dans des Centres de dialyse • Dans des SSR (Soins de Suite et de Réadaptation) • Dans des Entreprises • Dans des Médecines du travail • Par des IDE déposant au laboratoire • Par des IDE déposant dans des pharmacies • Par des IDE dans leurs cabinets 6
Qui travaille dans un laboratoire (personnel spécifique à l’activité) ? Recevoir les patients Enregistrer un dossier Technicien de laboratoire (avec ou sans capacité de prélèvement) X X Technicien de laboratoire (sans capacité de prélèvement) X X IDE X X Secrétaire médicale X X Cadre/superviseur X X Prélever / pvt spéciaux Technique (X) X X/ (X) Interprétation et communication des résultats (X) Chauffeur Sage femme Transporter les prélèvement X (X) X/X (X) Pharmacien biologiste X X X/ (X) X X Médecin biologiste X X X/X (X) X X X=oui, (X)=possible mais rarement fait, Rien=non

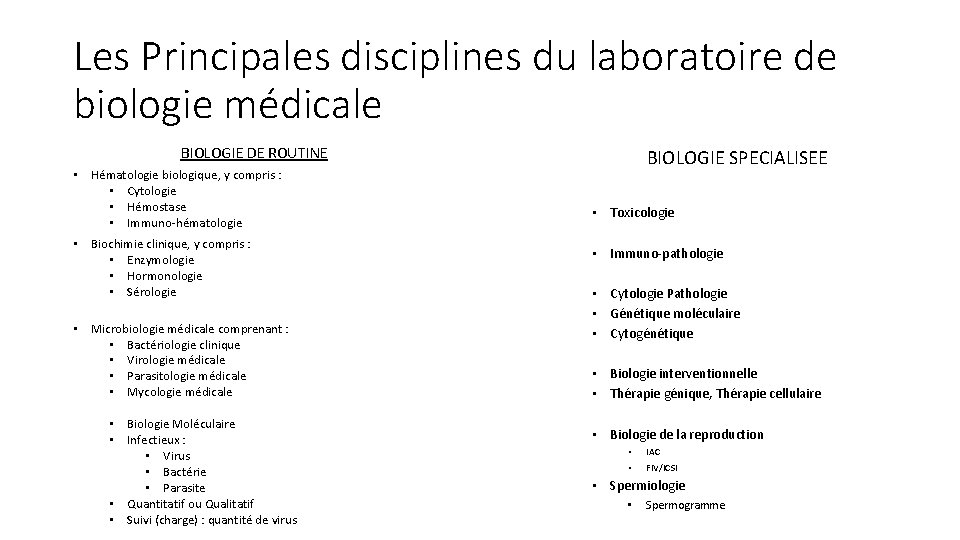

Les Principales disciplines du laboratoire de biologie médicale BIOLOGIE DE ROUTINE • Hématologie biologique, y compris : • Cytologie • Hémostase • Immuno-hématologie • Biochimie clinique, y compris : • Enzymologie • Hormonologie • Sérologie • Microbiologie médicale comprenant : • Bactériologie clinique • Virologie médicale • Parasitologie médicale • Mycologie médicale • Biologie Moléculaire • Infectieux : • Virus • Bactérie • Parasite • Quantitatif ou Qualitatif • Suivi (charge) : quantité de virus BIOLOGIE SPECIALISEE • Toxicologie • Immuno-pathologie • Cytologie Pathologie • Génétique moléculaire • Cytogénétique • Biologie interventionnelle • Thérapie génique, Thérapie cellulaire • Biologie de la reproduction • IAC • FIV/ICSI • Spermiologie • Spermogramme
Biologie de Routine : • Dans cette présentation, nous ne verrons que les éléments principaux de la biologie de routine, c’est-à-dire la biologie qui est réalisée quotidiennement dans les laboratoires de biologie médicale sur leurs plateaux techniques. • Nous verrons les principales familles de tests et à quoi cela sert. • Le nom de la famille de tests est généralement lié à la méthode d’analyse ou à la science que cela concerne mais il n’y a pas une règle unique. • Exemples : • Hématologie vient du latin et signifie « science du sang » • Biochimie : c’est la combinaison de biologie et de chimie, car les dosages utilisent des principes de réaction chimique qui sont appliqués au vivant. • Bactériologie : Bactérie + logie= science, science des bactéries
Le Bilan d’Urgence En fonction des signes cliniques, le bilan sera composé de tout ou d’une partie des analyses suivantes Hématologie Hémoglobine NFP Temps de Quick (TP) Hémostase Temps de céphaline activée (TCA) Fibrinogène D-dimères Immuno/hématologie Groupe sanguin phénotype (2) Recherche des anticorps irréguliers (RAI) ionogramme (sodium, potassium, chlore, CO 2 T, protides) glucose, urée, créatinine, lactate, calcium, bilirubine totale et conjuguée, enzymes : créatinine kinase CK, aspartate aminotransférase AST, Biochimie / Immuno alanine aminotransférase ALT, lipase GGT et PAL Marqueurs cardiaques : Troponine NT-Pro BNP ou BNP Marqueurs de l'infection: Procalcitonine (PCT) Hormonologie : gonadotrophine chorionique humaine totale (h. CG) Sérologie VIH pour l’indication d’exposition au sang (AES)

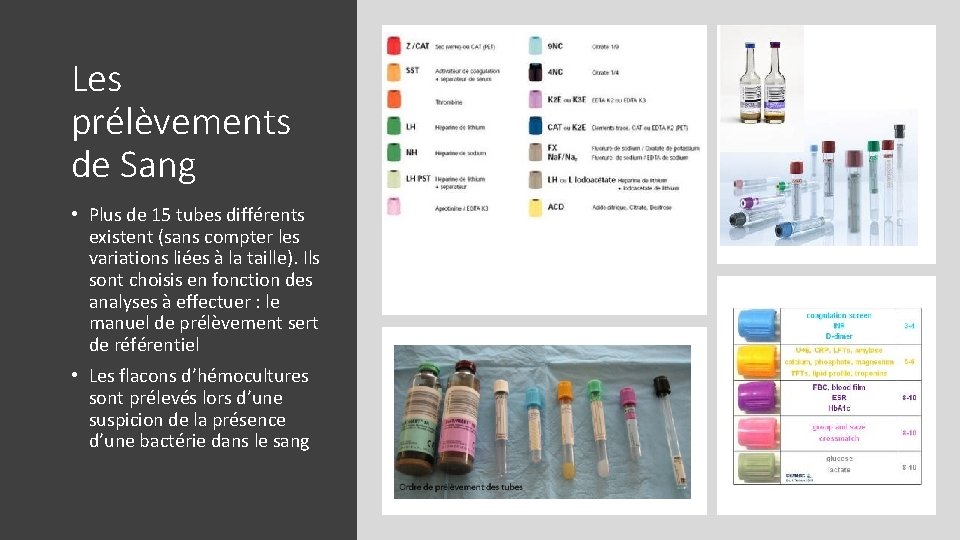

Les prélèvements de Sang • Plus de 15 tubes différents existent (sans compter les variations liées à la taille). Ils sont choisis en fonction des analyses à effectuer : le manuel de prélèvement sert de référentiel • Les flacons d’hémocultures sont prélevés lors d’une suspicion de la présence d’une bactérie dans le sang
Les principaux tubes Le tube à bouchon violet : • Ce tube contient un anticoagulant : l’EDTA. • Ce tube est utilisé notamment pour : les numérations (globules blancs, globules rouges, plaquettes), l’hémoglobine glyquée, les groupes sanguins. . . Le tube à bouchon rouge ou tube sec : • • Ce tube ne contient aucun anticoagulant, le sang va donc pouvoir coaguler dans le tube (effet recherché). Il contient seulement un activateur de la coagulation (microparticules de silice). Après centrifugation, nous obtiendrons donc du sérum. Le tube à bouchon gris : Ce tube servira notamment pour les analyses suivantes : • Ce tube contient un anticoagulant le fluorure de sodium/oxalate de potassium. • Ce tube est utilisé pour le dosage de la glycémie. - En sérologie, en biochimie (ionogramme, urée, créatinine, cholestérol, . . . ) - En allergie, en auto-immunité, en hormonologie, pour les marqueurs tumoraux Le tube à bouchon vert : Le tube à bouchon jaune : • Ce tube sert pour les mêmes analyses et possède les mêmes propriétés que le tube à bouchon rouge, hormis la présence d'un gel dans le tube. • Après centrifugation, le gel fait interface entre la partie liquide et les cellules, et empêchera ainsi que les deux se remélangent. • Tous les autres tubes contiennent un anticoagulant; après centrifugation nous obtiendrons donc du plasma. • Ce tube contient un anticoagulant : l’héparine de lithium. • Ce tube est utilisé pour quelques analyses particulières : lactates, méthémoglobine, . . • Il peut aussi être utilisé pour les bilans de chimie courante, il permet de s’affranchir d’attendre 30 minutes avant d’être centrifugé (Utilisation pour les bilans URGENTS) Le tube à bouchon bleu : • Ce tube contient un anticoagulant : le citrate de sodium. Les tubes à bouchon mauve clair : NFS • Il sera utilisé pour : les bilans de coagulation, le suivi des traitements anti coagulants. . . • Ces tubes, destinés à la pédiatrie, sont d'une plus petite contenance. • Ce sont là les principaux tubes utilisés. Il en existe d'autres, utilisés plus rarement pour des analyses bien spécifiques.
Les prélèvements microbiologiques • Pots, flacons • Tubes • E-Swab (écouvillon avec ou sans milieu de transport)
BIOCHIMIE Les Analyses : Les Maladies : Les tubes : • Bilan Métabolique • Sujets en réanimation, perturbations électrolytiques et acidobasiques ; Sec, à séparateur, Hépariné, Lithium Glucose, Hba 1 c, insuline, lactate, Na-K-Cl (Sodium, potassium, Chlore) • Bilan Lipidique Cholestérol, triglycérides, HDL, LDL • Bilan Hépatique ALAT, ASAT, Bilirubine, GGT, LDH • Bilan cardiaque Troponine, NT-Pro-BNP, BNP Apo A & B, CRP(us), CPK, • Bilan Rénale Créatinine, albumine, Potassium, Protéine, Ca, P • Bilan phosphocalcique (les os) Ca, P, PTH etc… • Syndromes inflammatoires ; • Pathologies osseuses et rhumatismales ; • Pathologies oncologiques ; • Facteurs de risques et pathologies cardiovasculaires ; • Pathologies hépatiques et gastro-entérologiques ; • Troubles de la nutrition et diabète, pathologies métaboliques et endocriniennes ; • Pathologies Néphro-urinaires ; • Reproduction et grossesse ; • Pathologies du vieillissement, pathologies neurodégénératives ; • Pathologies pédiatriques et principales maladies génétiques ; dépistage, diagnostic et suivi, aspects éthiques et juridiques ; • Suivi toxicologique, retentissement métabolique et pathologies provoqués par les intoxications les plus fréquemment observées (alcool, oxyde de carbone, etc. ). Remarques : • Les tubes sont centrifugés • On travail sur le sérum ou sur le plasma • Le rendu est rapide ( TAT 1 H)
IMMUNO-ANALYSE Les Analyses : Les maladies : • Thyroïde : • Les dysfonctionnements corticosurrénaliens. • Les dysfonctionnements thyroïdiens. • Les dysfonctionnements hypothalamo- hypophysaires (qui recoupent les deux précédents) • Les cancers • • Oncologie (cancer) : Les troubles de la reproduction et de la fertilité • Les infections sexuellement transmissibles PSA (libre et total), CA 125, CA 19 -9, CA 15 -3, ACE, AFP, NSE, Cyfra 21 -1 etc. . • Les troubles hépatiques • Les troubles cardiaques • Les anémies • Les syndromes inflammatoires TSH, FT 4, FT 3, TRAK, ATG, ATPO etc. . • Sexe / croissance : h. CG, FSH, LH, Progestérone, Estradiol, Prolactine, Testostérone etc. . • Sérologie /Infectieux : HIV, hépatite C (HCV), B, E, A, CMV, Toxo-rubéole etc. . Les tubes : Sec, à séparateur, Hépariné • Bilan cardiaque : Troponine, BNP & Nt-Pro BNP, • Bilan Rénale : Créatinine, albumine, Potassium, Protéine • Bilan Anémie : Ferritine, Folate, Vit B 12 Remarques : • Les tubes sont centrifugés • On travail sur le sérum ou sur le plasma • Le rendu est rapide à moyen ( TAT 1 H-3 h)
La grande famille de l’hématologie. Hémostase et Immuno-Hématologie • La Cytologie : Numération Formule Sanguine (NFS =globules blancs, globules rouges et plaquettes), • Réalisation d’un frottis sanguin • l’hémoglobine glyquée, • L’immuno-Hématologie: les groupes sanguins, phénotypes et recherche d’agglutinines irrégulières (RAI)
Hématologie (cytologie) • Etude du sang et de ses cellules pour la recherche de maladies • Les cellules du sang : • Globules rouges = Erythrocytes = Hématies • Globules Blancs = Leucocytes • Plaquettes = Thrombocytes • Les automates ou le biologiste/technicien vont compter chaque élément pour déterminer la proportion et le nombre de chaque éléments du sang
HEMATOLOGIE Les Analyses • NFS = Numération Formule Sanguine • Plaquettes • VS (vitesse de sédimentation) • Les maladies : Voici quelques exemples • Aigues : Leucémies • Chroniques : Lymphomes (Lymphocytes) • Maladies des GR = Anémies, Drépanocytose, Thalassémies • Les tubes : EDTA • Remarque • Les tubes ne sont pas centrifugés et contiennent un anticoagulant • Le rendu est rapide ( TAT 1 H)
HEMOSTASE-COAGULATION • Etude du trouble de la coagulation du sang : Coaguler trop peu = Hémorragies (hémophilie. . . ) ou trop = Caillot = Thrombose (l'hyper coagulation) • C’est aussi le suivi des traitements des patients qui ont un trouble de la coagulation qui sont sous Héparine ou AVK (Antivitamine-K) ou sous anticoagulants oraux directs. • Les automates vont doser les éléments qui participe à la coagulation dans le sang
HEMOSTASE • Les tests de coagulation permettent de mesurer la capacité du sang à coaguler, ainsi que le temps nécessaire à la coagulation. Ces tests peuvent aider le médecin à évaluer un risque de saignement excessif ou de formation de caillots. On parle aussi, plus généralement, des analyses biologiques de l’hémostase (c’est l’ensemble des mécanismes qui assurent la prévention des saignements spontanés et l’arrêt des hémorragies). • Les tests de coagulation peuvent également s’avérer utiles pour surveiller l’état des personnes consommant des médicaments qui affectent la capacité de coagulation, ou avant une chirurgie. • Les trois principaux examens qui permettent d’apprécier la coagulation du sang sont le temps de prothrombine (TP), le temps de céphaline activée (TCA) et le Fibrinogène. • Ces différents examens explorent des temps ou des voies différentes de la coagulation sauf l’hémostase primaire. • C’est pour cette raison qu’ils peuvent être prescrits de façon simultanée en cas d’anomalie afin de préciser les éléments en cause. • Lorsqu’un traitement anticoagulant est prescrit, la surveillance peut aussi faire appel à l’INR (International Normalized Ratio), un taux calculé qui permet de comparer le TP d’un patient à celui d’un sujet témoin pour obtenir un chiffre identique dans tous les laboratoires, quelle que soit la machine utilisée.
HEMOSTASE Les Analyses : Les maladies : • Thrombotiques, Hémophilies • Troubles de la coagulation : • TP • TCA • Fibrinogène • Facteurs de coagulation • Patient sous Héparine (HNF ou HBPM) • Héparinémie • Activité Anti-Xa • Anti-IIa ou Anti-Xa spécifiques des NACO • Patient sous Anti Vitamine K (AVK) • INR • Maladies de Willebrand Les tubes : Remarques : Citrate ou CTAD • Les tubes sont centrifugés, • Le bon remplissage du tube est important • Le rendu est rapide ( TAT 1 H-2 H)
IMMUNO-HEMATOLOGIE • Permet la transfusion sanguine • Groupe + Rhésus : 3 types A, O, B • • • AA, AO OO BB , BO AB Rhésus : + ou – • Phénotypes • RAI : dépistage pour vérifier la compatibilité lors d’une transfusion (c’est obligatoire) car le groupe sanguin n’est pas suffisant pour garantir une transfusion sans risque.
L’Immuno-Hématologie : les groupes, Phénotypes et les RAI Les Analyses : • Groupe + Rhésus • Phénotypes • RAI • Les maladies : • Transfusion sanguine en cas d’Hémorragies • Patient sous chimiothérapie (Aplasie) • Les tubes : • Remarque : • EDTA dépistage Les tubes sont centrifugés • Sec pour la quantification des RAI
La Biologie moléculaire = Mise en évidence l’ADN ou de l’ARN de Bactéries, Virus et Parasites (Quantitatif ou qualitatif) Les Analyses : Les maladies : • Virus - Maladies infectieuses diverses • Bactéries - Suivi des patients VIH+, VHC+, VHB etc…. • Parasites • Charge Virale : quantité de virus Les tubes : Remarque : EDTA Les tubes sont centrifugés
LA MICROBIOLOGIE Les Analyses • Hémocultures (présence de bactéries dans le sang) • ECBU = Examen Cyto Bactériologique des Urines • Coprocultures • Prélèvements vaginaux • Prélèvements urétraux • Plaies • Liquides de ponctions = LCR, Ascite… • Recherche et Identification de bactéries • Antibiogramme correspondant à la bactérie identifiée (dosage de la sensibilité ou de la résistance d’un germe à différentes antibiotiques) • Parasitologie (recherche et identification de parasite) Les maladies : - Infections urinaires, gastro-entérites bactériennes… - Septicémies - Infections osseuses, articulaires Les tubes : Remarque : E-SWAB Le rendu est de 24/48 H à plusieurs jours Pots stériles Ecouvillons
Les Indicateurs (KPI) de production
KPI Production • Nous pouvons distinguer 2 types de KPI • Les indicateurs à suivre en permanence pour piloter la production: • Suivre • Identifier • Corriger • Les indicateurs à suivre périodiquement
TAT : Définition • Le TAT ou Turn Around Time est le temps de traitement d’un process. • Le TAT doit être utilisé comme indicateur : mesuré d’une manière régulière et comparer à une cible (témoin de la qualité et de la performance que l’on se fixe). • Il n’existe pas un TAT mais une multitude de TAT permettant de mesurer la performance des différentes étapes du/des process.
Types de TAT • Nous pouvons nous focaliser sur 3 grands TAT (et leurs déclinaisons pour analyser dans un niveau de détails plus élever) : • TAT Pré-analytique (avant la robotique) • TAT Analytique (à partir de la robotique) • TAT Post-analytique (Validation)
Liste des évènements 1 Heure de l’enregistrement du dossier 2 Heure de prélèvement 3 Heure de mise en colis (si colisage) 4 Heure de départ du colis (si colisage) 5 Heure d’arrivée du colis (au PT) (si colisage) 6 Heure de 1ère lecture chaine ou ilôt robotique 7 Heure de 1ère lecture Automate ou Douchette (technique manuelle) 8 Heure du rendu du 1 er résultat automate 9 Heure du repassage (Rerun) 10 Heure du dernier rendu automate 11 Heure de la validation technique du 1 er résultat 12 Heure de validation technique du dernier résultat 13 Heure de transmission au SIL 14 Heure d’archivage / mise en sérothèque 15 Heure de validation Biologique du 1 er résultat 16 Heure de validation Biologique du dernier résultat 17 Heure de l’édition
TAT : Fréquence d’analyse La fréquence d’analyse de cet indicateur est à déterminer en fonction du TAT mesuré et de la capacité d’action à l’influencer : Un TAT où une action immédiate le corrige dans l’heure ou dans la journée doit être mesuré en continu. Un TAT où une action est la résultante d’un changement d’organisation pourra être mesuré que périodiquement (mois, trimestre ou semi-annuel) en fonction de la lourdeur du changement nécessaire.
Visualisation Gant du TAT (Extraction = fixe) Heure de l’enregistrement du dossier Heure de prélèvement Heure de mise en colis (si colisage) Heure de départ du colis (si colisage) Heure d’arrivée du colis (au PT) (si colisage) Heure de 1ère lecture chaine ou ilot robotique Heure de 1ère lecture Automate Heure du rendu du 1 er résultat automate Heure du repassage (Rerun) Heure du dernier rendu automate Heure de la validation technique du 1 er résultat Heure de validation technique du dernier résultat Heure de transmission au SIL Heure d’archivage / mise en sérothèque Heure de validation Biologique du 1 er résultat Heure de validation Biologique du dernier résultat Temps Heure de l’édition 0 1 2 3 Temps (heure)
Résumé des solutions Techniques pour un plateau Technique
Les différentes familles d’automates • Automation / Robotique / Pré-analytique • Chimie / Immunologie • Hématologie (cytologie) • Hémostase • Groupe (Immuno-Hématologie) • Biologie Moléculaire (PCR)
Automation / Robotique / Pré- analytique Siemens® & Abbott ® / Roche ® / Beckman ® / Ortho ® / GLP & Sysmex ®
Automation / Robotique / Pré-analytique : SIEMENS ® / ABBOTT ® • Siemens ® / Abbott ® (Solution identique) : fabricant Inpeco (Italie) Taille de laboratoire : 1000 Dossiers/jour à 10 000 Dossiers/jour Résumé : Solution complète et performante (très bon TAT, automatisation à 100% du pré-analytique, impact ETP le plus fort du marché). Le pilotage informatique distingue les 2 fournisseurs. (L’intégration est plus poussée pour Siemens ®). L’investissement est conséquent (entre 300 K€ et 1, 2 M€ en fonction de de la taille et du degré d’automatisation)
Automation / Robotique / Pré-analytique : ROCHE ® • Roche ® : fabricant Hitachi ® + Roche ® (Japon) Taille de labo : 1000 Dossiers/jour à 10 000 Dossiers/jour Résumé : Solution ilôt et/ou convoyeur performante (très bon TAT, automatisation à 100% du pré-analytique modularité limitée et cadence moyenne Le MPA était lent L’investissement est conséquent (entre 300 K€ et 1, 2 M€ en fonction de de la taille et du degré d’automatisation)
Automation / Robotique / Pré-analytique : BECKMAN®
Automation / Robotique / Pré-analytique : ORTHO ® • Ortho ® / Thermo ®(Solution identique) : fabricant Thermo ® (Suède) Taille de labo : 500 DJ à 2, 000 DJ Résumé : Solution complète mais peu performante (très lente peu fiable et dépassée technologiquement). L’investissement est conséquent (entre 300 K€ et 800 K€ en fonction de la taille et du degré d’automatisation)
Automation / Robotique / Pré-analytique : SYSMEX ® / GLP ® • Siemens ® / Abbott ® (Solution identique) : Fabricant GLP (Allemagne) Taille de labo : 1 000 dossiers/jour à 10 000 dossiers/jour Résumé : Solution complète et performante (très bon TAT, automatisation à 100% du préanalytique, impact ETP). Technologiquement devant les autres Permet toutes les configuration, solution ouverte Solution jeune avec peu de client mais une réelle alternative à INPECO L’investissement est conséquent (entre 800 K€ et 2, 5 M€ en fonction de de la taille et du degré d’automatisation)

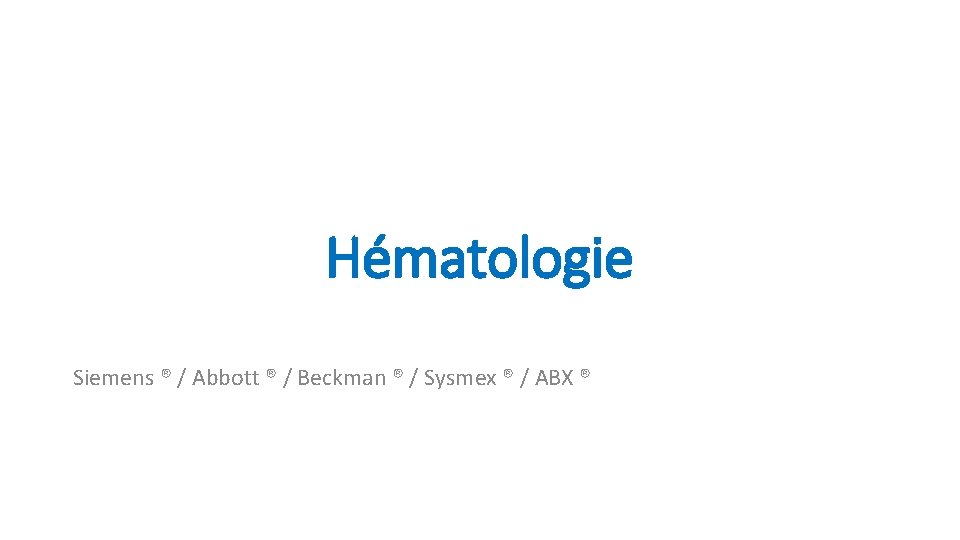

Hématologie Siemens ® / Abbott ® / Beckman ® / Sysmex ® / ABX ®
Sysmex ® • • • Leader à l’hôpital Plus cher que la moyenne Solution de chaine hématologique Bonne R&D Intégration de partenaires directement sur la chaine • Cellavision ® pour la lecture et l’analyse des lames • Se lance dans l’hémostase (revendu jusqu’à présent par Siemens ® mais fabriqué par Sysmex ®)
Beckman ® • Solution DXH 600, DHX 800 (ancienne génération LH***) • Couplage en chaine de 1 à 3 modules + 1 étaleur colorateur (DXH 1 600, DXH 2400) • Pilotage par le Rémisol • Robuste mais moins fin analytiquement parlant (plus de lame nécessaire) • Cadence de 80 NFS / heure • Couplage possible à de la cytométrie de Flux (Hématoflow ®) pour augmenter l’aide au diagnostic mais technologie très coûteuse par Test.
Siemens ® • Advia 2120 i + Auto-slide • Appareil rapide mais pas modulaire : impossible de faire une chaîne hémato • Fiabilité moyenne • Beaucoup de maintenance versus concurrents • Bonne qualité analytique (juste derrière Sysmex ®) • Excellent rapport qualité prix • Intégration dans chaîne robotique possible
Abbott ® • Perte de vitesse sur le marché Français • Sapphire (105 NFS/h) • Technologie comparable aux meilleurs du marché mais très peu robuste • Ruby (80 NFS/h) : automate robuste mais peu évolué technologiquement • Nouvelle génération annoncée
Hématologie : Horriba ® • • Solution Franco-Japonaise Nom des Systèmes : Pentra ® 120, 80, 60 (cadences) Très bon rapport qualité prix (lié à un prix très bas) Perte de vitesse commerciale depuis quelques années mais innove régulièrement
Autres • MINDRAY ® : • Clones des anciennes génération Sysmex ® • Systèmes simples et efficaces • Argument N° 1 : prix
Chimie / Immuno Siemens ® & Abbott ® / Roche ® / Beckman ® / Ortho ® / GLP & Sysmex ®
Immuno : Abbott ® • Très bonne qualité analytique • Robustesse moyenne (moins bien que roche mais mieux que Siemens ®) • Grand panel • N° 1 sur l’immuno et surtout sur l’infectieux • Cadence de 60 test/h à 240 test/h • Temps de préparation dans la moyenne
Chimie : Abbott • • • Très bonne qualité analytique Robustesse très bonne Grand panel Cadence de 500 test/h à 2000 test/h Temps de préparation dans la moyenne Couplage au module immuno : Ci 4100, Ci 8200
Abbott ® : nouvelle génération • Alinity ® : • Système modulaire (couplage en chaine) • Forte cadence / gain de place
Chimie : Siemens • Advia ® 1800 / XPT • • • Système simple Robustesse moyenne Très forte cadence Temps de préparation court Très faible consommation de temps technique Conçu pour l’intégration dans des chaines robotiques (peut pratique sans)
• Dimension Vista (500, 1000, 1500, 3000) • Chimie et des tests d’Immuno dans le même automate • Idéal pour les urgences • Cadence moyenne haute • Protéines : méthode de référence, néphélométrie • Dimension EXL • Principe identique • Cadence faible • Robustesse faible, cible hôpital • Coûts +++
Immuno : Siemens ® • Advia ® Centaur et Centaur XP Advia Centaur XPT (évolution mineur des Centaur) • Machine très productive avec faible consommation d’ETP pour son fonctionnement • Grande cadence pour sa taille • Résultat analytique dans la performance du marché • Immulite ® XPI • Machine de complément pour tests exotiques
Siemens ® : Nouvelle Génération • Atellica™ • Système modulaire (couplage en chaine) • Forte cadence / gain de place • Beaucoup de configuration possible
Hémostase (COAG) Siemens ® / Stago ® / Werfen ®
Hémostase : Siemens® • CS-5100 : 400 tests/H • La machine la plus productive du marché • Bonne qualité analytique • Intégration dans robotique dans sa conception • Fabriqué par Sysmex ® • CS -2500 : 180 tests/H • CS-2100 : Génération précédente
Hémostase : Stago ® • STA’R MAX • STA COMPACT MAX
Hémostase : Werfen ® (anciennement Instrument Laboratory) • Nouvelle génération de système • Faible temps ETP consommé • Machine robuste • Système de vérification préanalytique innovant
