L 2 Paloturvallisuus Oy Savunpoisto hoitolaitoksissa Esityksen kuvat Ympäristöopas 39 Esityksen tekstileikkeet SRMK E 1 L 2 Paloturvallisuus Oy Samuli Heikkilä Runeberginkatu 5 B (11. krs) 00100 Helsinki www. L 2. fi
L 2 Paloturvallisuus Oy 27. 11. 2020 Sisällys • Terminologiaa – Savunpoisto – hoitolaitos • • • Määräykset ja ohjeet Suunnittelu Toteutus Käyttö Valmis järjestelmä Lopuksi 2
L 2 Paloturvallisuus Oy 27. 11. 2020 Terminologiaa • Savunpoisto – E 1: Palossa syntyvän savun ja lämmön poistaminen rakennuksesta painovoimaisesti taikka koneellisesti • Poistaa lämpöä, rajoittaa savun leviämistä, parantaa palokunnan toimintaedellytyksiä, jälkituuletus • Tavoitteena ei yleensä savuton tila • Voidaan myös parantaa poistumisturvallisuutta (automaattinen savunpoisto) - EPÄVARMUUSTEKIJÄT – Savunhallinta • Vaikutusten rajoitus, passiiviset ja aktiiviset järjestelyt 3

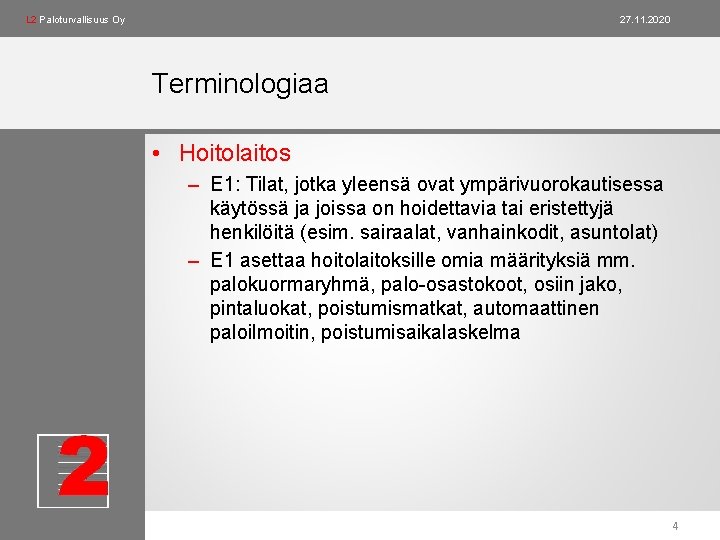

L 2 Paloturvallisuus Oy 27. 11. 2020 Terminologiaa • Hoitolaitos – E 1: Tilat, jotka yleensä ovat ympärivuorokautisessa käytössä ja joissa on hoidettavia tai eristettyjä henkilöitä (esim. sairaalat, vanhainkodit, asuntolat) – E 1 asettaa hoitolaitoksille omia määrityksiä mm. palokuormaryhmä, palo-osastokoot, osiin jako, pintaluokat, poistumismatkat, automaattinen paloilmoitin, poistumisaikalaskelma 4

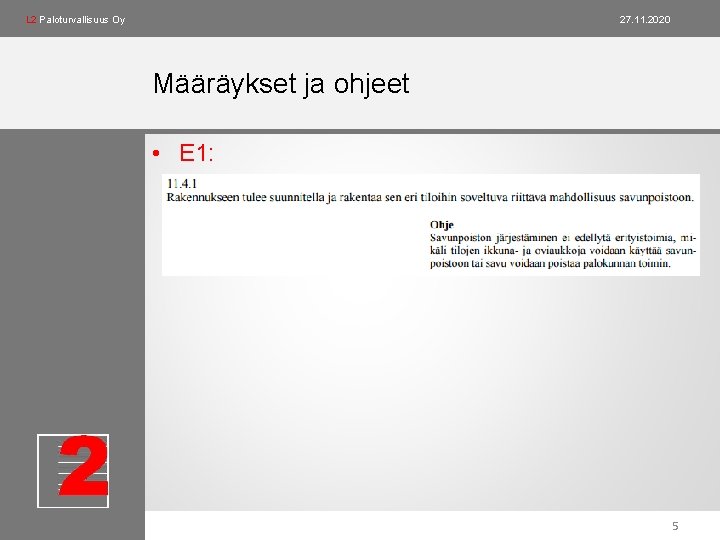

L 2 Paloturvallisuus Oy 27. 11. 2020 Määräykset ja ohjeet • E 1: 5
L 2 Paloturvallisuus Oy 27. 11. 2020 Määräykset ja ohjeet • E 1: 6
L 2 Paloturvallisuus Oy 27. 11. 2020 Määräykset ja ohjeet • E 1: 7
L 2 Paloturvallisuus Oy 27. 11. 2020 Määräykset ja ohjeet • E 1: 8
L 2 Paloturvallisuus Oy 27. 11. 2020 Suunnittelu • Vakioarvomitoitus (E 1) – Esim. uloskäytäväporrashuoneet • Prosenttimitoitus – Rak. MK E 2 & E 4 • Yksinkertaiset arviointimallit – RIL-232 • Ajasta ja paikasta riippuvat palomallit – Virtausmekaniikan laskentamallit (FDS) • Muut – Vakiopalotehomallit, paikan suhteen keskiarvoistetut 9

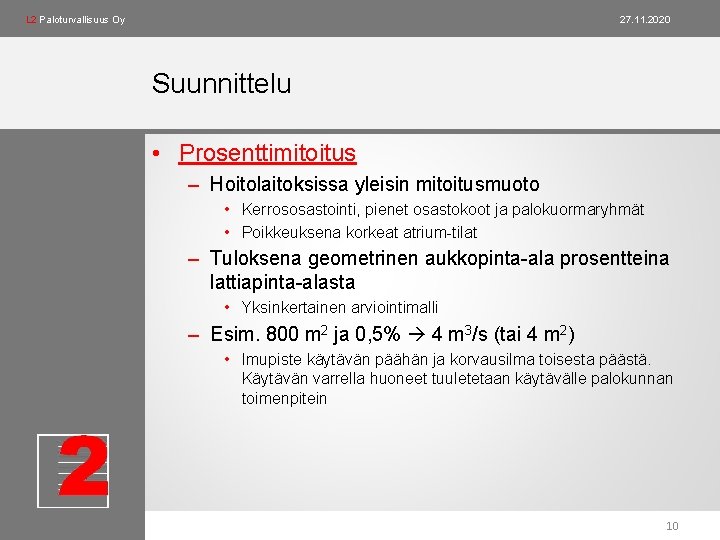

L 2 Paloturvallisuus Oy 27. 11. 2020 Suunnittelu • Prosenttimitoitus – Hoitolaitoksissa yleisin mitoitusmuoto • Kerrososastointi, pienet osastokoot ja palokuormaryhmät • Poikkeuksena korkeat atrium-tilat – Tuloksena geometrinen aukkopinta-ala prosentteina lattiapinta-alasta • Yksinkertainen arviointimalli – Esim. 800 m 2 ja 0, 5% 4 m 3/s (tai 4 m 2) • Imupiste käytävän päähän ja korvausilma toisesta päästä. Käytävän varrella huoneet tuuletetaan käytävälle palokunnan toimenpitein 10
L 2 Paloturvallisuus Oy 27. 11. 2020 Suunnittelu • Koneellinen vai painovoimainen – Koneellista ei oletusarvoisesti vaadita, vaan siihen usein ajaa muut syyt: • • • Rakennuksen syvyys Ei avattavia ikkunoita Vähän julkisivua Sokkeloiset tilat Arkkitehtoniset syyt 11
L 2 Paloturvallisuus Oy 27. 11. 2020 Suunnittelu • Korvausilma – Toimiva savunpoistojärjestely vaatii riittävän korvausilman • Ulko-ovet, ikkunat, porrashuoneet, sammutusreitit, korvausilmaluukut, koneellinen korvausilma – Koneellinen savunpoisto saattaa aiheuttaa rakenteellisia vaurioita ilman toimivaa korvausilmajärjestelyä – Palo-osaston huuhtelu korvausilman ja savunpoistopisteen sijoittelulla 12
L 2 Paloturvallisuus Oy 27. 11. 2020 Suunnittelu • Korvausilma 13
L 2 Paloturvallisuus Oy 27. 11. 2020 Toteutus • Muut suunnittelualat (ARK, LVI, RAK, SÄH, AKU…) – Yhteensovitus • LVI-urakoitsija – Koneellinen savunpoisto tilaa vievä järjestelmä • Testit – Mitataan, toimiiko savunpoisto suunnitellusti 14
L 2 Paloturvallisuus Oy 27. 11. 2020 Käyttö • Pelastuslaitos – Yleensä käynnistettävää savunpoistolaitteistoa käyttää pelkästään pelastuslaitos • Oman organisaation ohjeet! – Sammutushyökkäyksen tukeminen – Jälkituuletus – Joskus liian monimutkainen laitteisto • KEEP IT SIMPLE 15
L 2 Paloturvallisuus Oy 27. 11. 2020 Valmis järjestelmä • Kiinteistöhuolto – Järjestelmän testaus ja huolto saattaa unohtua – Sairaalatoiminnan ohessa täysimittainen testaus usein ongelma • Uudet asennukset – Kuinka tekniikan kehittyessä saadaan tehtyä uusia asennuksia järjestelmään esim. laajennuksen yhteydessä? 16
L 2 Paloturvallisuus Oy 27. 11. 2020 Lopuksi • Savunpoisto on jossain määrin ”kuuma peruna” – Normien hierarkia (perustuslaki, asetus, SRMK määräykset/ohjeet/opastavat tiedot, standardit, oppaat, käsikirjat, asiantuntijalausunnot ym. ) – Paljon eri toimijoita • Maalaisjärki yleensä voittaa ja saadaan aikaan kustannustehokkaasti toimiva savunpoistojärjestelmä 17
