KXTDA 100200 CE Ver 1 0 st 1
- Slides: 37
KX-TDA 100/200 CE (Ver. 1. 0) Část 1 Hlavní jednotka PBÚ Panasonic Communications Co. , Ltd. PBX Division Confidential 1
Část 1 Hlavní jednotka PBÚ 1. Schéma systémového zapojení 2. Vnitřní konfigurace skříně 3. Nová architektura HW 4. Konfigurace systému 5. Kapacita systému 6. Parametry karet Confidential 2
1. Schéma systémového zapojení LAN Confidential 3

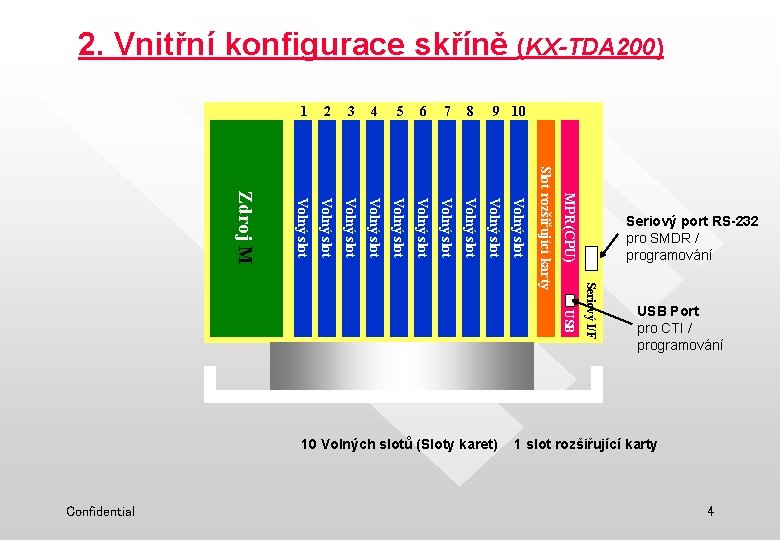

2. Vnitřní konfigurace skříně (KX-TDA 200) 6 7 8 Volný slot Volný slot 9 10 MPR(CPU) 5 USB 10 Volných slotů (Sloty karet) Confidential Seriový port RS-232 pro SMDR / programování Seriový I/F Slot rozšiřující karty 4 Volný slot 3 Volný slot 2 Volný slot Zdroj M 1 USB Port pro CTI / programování 1 slot rozšiřující karty 4
2. Vnitřní konfigurace skříně (KX-TDA 100) 4 5 Volný slot MPR(CPU) 3 USB 5 Volných slotů (Sloty karet) Confidential Seriový port RS-232 pro SMDR / programování Seriový I/F Slot rozšiřující karty 2 Volný slot Zdroj S 1 USB Port pro CTI / programování 1 slot rozšiřující karty 5
3. Nová architektura HW (1) Výkonný 32 bitový CPU(frekvence 133 MHz) na MPR(170 MIPS) (2) Decentralizovaný řídící proces (MPR<->LPR) (3) Bez EP-ROMů (Místní/Vzdálený download SW) (4) Konfigurace s volnými sloty (5) Snadná instalace kabeláže (6) Nové typy karet - Karta vnější IP brány - Karta rozhraní CTI - Karta rozhraní buňkových základen - Karta přípojky PRI (QSIG) - Rozšiřující karta OPB 3 (7) Nevyžaduje adaptér záložní baterie (8) Správa za provozu (9) Confidential Speciální adaptér pro montáž do 19” rozváděče 6
Nevyžaduje adaptér záložní baterie Spínač baterie Kabel záložního napájení Konektor baterie (s dobíječem (With Batterybaterií) charger) (Je užitečné pro správu systému) Červený Černý Typ M: 140 W (Normální provoz) Typ L: 279 W (Normální provoz) Baterie záložního napájení (3 x 12 V) (místo 2 baterií potřeba 3) Confidential 7
Snadná instalace kabeláže Dostatek místa pro vyvedení kabelů Confidential 8
Systém pro snadnou instalaci na stěnu Confidential 9
Adaptér pro instalaci do 19” rozvaděče TDA 200 Speciální adaptér TDA 100 Confidential 10
Karty poboček 4. Konfigurace systému Karty vnějších linek Doplňkové karty Kombinované karty Řídící karty Verze 1. 1 Confidential 11
5. Kapacita systému (1/5) KX-TDA 200 (1) Karty poboček : Max. 8 karet <Max. karet> (Pozn. : CS-I/F: Max. 4 karty, Karty poboček + CS-I/F: Max. 8 karet) (2) Karty vnějších linek (vč. ISDN pob. ) : Max. 8 karet (Pozn. : E 1, PRI karty: počítat jako 2, Vo. IP karta zabere 2 sloty) (3) Karty poboček + vnějších linek : Max. 10 karet KX-TDA 100 (1) Karty poboček : Max. 4 karty (Pozn. : CS-I/F: Max. 2 karty, Karty poboček + CS-I/F: Max. 4 karty) (2) Karty vnějších linek (vč. ISDN pob. ) : Max. 4 karty (Pozn. : E 1, PRI karty: počítat jako 2, Vo. IP karta zabere 2 sloty) (3) Karty poboček + vnějších linek : Max. 5 karet <Max. portů> Confidential Typ linky TDA 100 TDA 200 Vnější 64 128 Pobočka 64 128 Celkem 80 160 <Poznámka> Při použití karet PRI/E 1 se zvyšuje maximální počet portů 12
5. Kapacita systému (2/5) (Způsob výpočtu potřebného příkonu zdroje) Výkonový faktor 512 PU PU: Výkonová jednotka, 1 PU=1 DPT Typ Nové dig. telefony A n a l o g L Výkon. faktor 1 PU / jednotku Hlasová pošta 1 PU / port (2 kanály) BRI pobočka 2 PU / port (2 kanály) Starší dig. telefon 4 PU / jednotku Analog. syst. telefon 4 PU / jednotku DHLC 8 PU / kartu* SLC 8 8 PU / kartu* SLC 16/MSLC 16 16 PU / kartu* Buňková základna 4 PU / buňk. základnu * : Je nutné počítat karty, ne jednotky Confidential 128 PU 64 PU M M S TDA 100 TDA 200 Každá změna S->M a M->L je nákladná. Proto je vhodné zvážit budoucí rozšiřování systému. 13
5. Kapacita systému (3/5) (Způsob výpočtu potřebného příkonu zdroje) <Příklad 1 (TDA 200)> Typ Výkon. faktor Nové dig. telefony A n a l o g 1 PU / jednotku Hlasová pošta 1 PU / port (2 kanály) BRI pobočka 2 PU / port (2 kanály) Starší dig. telefon 4 PU / jednotku Analog. syst. telefon 4 PU / jednotku DHLC 8 PU / kartu* SLC 8 8 PU / kartu* SLC 16/MSLC 16 16 PU / kartu* Buňková základna Confidential Typ pobočky Počet Kalkulace Celkem PU Nový dig. telefon 10 ks 10 X 1 10 Starší dig. telefon 10 ks 10 X 4 40 Analog. syst. tel. 10 ks 10 X 4 40 SLC 16 1 ks 1 X 16 16 SLC 8 1 ks 1 X 8 8 Hlasová pošta 1 port 1 X 1 1 Celkem =115 PU Zdroj typu M stačí 4 PU / buňk. základnu 14

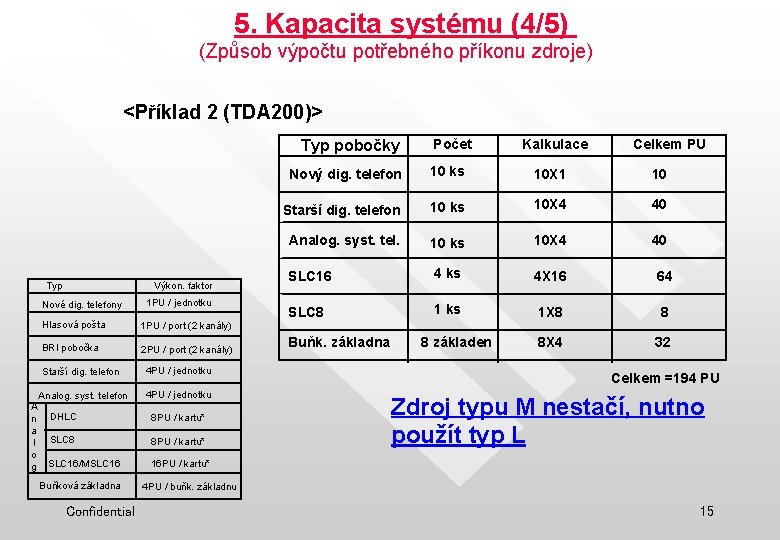

5. Kapacita systému (4/5) (Způsob výpočtu potřebného příkonu zdroje) <Příklad 2 (TDA 200)> Typ pobočky Typ Výkon. faktor Nové dig. telefony A n a l o g 1 PU / jednotku Hlasová pošta 1 PU / port (2 kanály) BRI pobočka 2 PU / port (2 kanály) Starší dig. telefon 4 PU / jednotku Analog. syst. telefon 4 PU / jednotku DHLC 8 PU / kartu* SLC 8 8 PU / kartu* SLC 16/MSLC 16 16 PU / kartu* Buňková základna Confidential Počet Kalkulace Celkem PU Nový dig. telefon 10 ks 10 X 1 10 Starší dig. telefon 10 ks 10 X 4 40 Analog. syst. tel. 10 ks 10 X 4 40 SLC 16 4 ks 4 X 16 64 SLC 8 1 ks 1 X 8 8 8 X 4 32 Buňk. základna 8 základen Celkem =194 PU Zdroj typu M nestačí, nutno použít typ L 4 PU / buňk. základnu 15

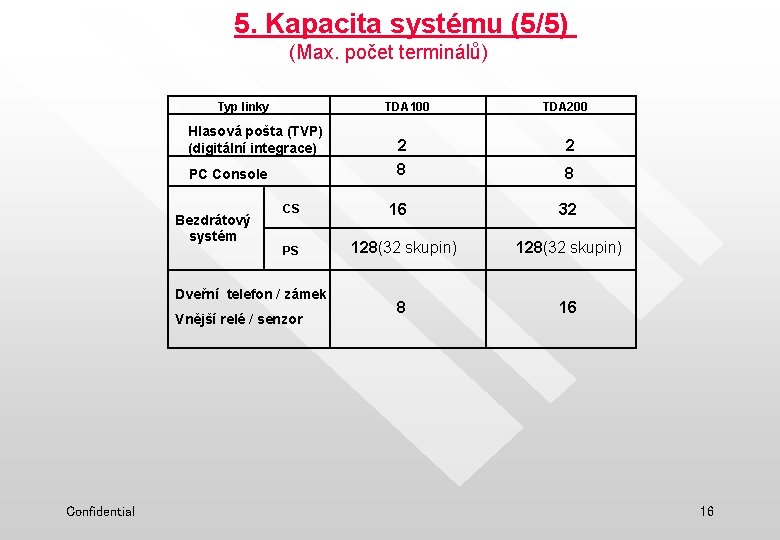

5. Kapacita systému (5/5) (Max. počet terminálů) Typ linky TDA 100 Hlasová pošta (TVP) (digitální integrace) PC Console Bezdrátový systém CS PS Dveřní telefon / zámek Vnější relé / senzor Confidential TDA 200 2 8 16 32 128(32 skupin) 8 16 16
6. Parametry karet (1/20) (Karta procesoru [MPR] 1/3) MPR : Karta procesoru (předinstalována) SD Slot SD (Secure Digital) karta (předinstalována) - Ukládání systémového SW - Ukládání databází (i uživatelských) - Výměnná Karta analogového modemu (volitelná) RMT Analogový modem USB I/F MEX Rozšíření paměti Seriový I/F - podporuje rychlost 56 Kbps (V. 90) USB rozhraní (předinstalováno) - Programování / CTI / SMDR Karta rozšíření paměti (volitelná) - K dispozici od verze 1. 1 Rozhraní RS 232 -C / V. 24 (předinstalováno) - Programování / SMDR Confidential 17
6. Parametry karet (2/20) (Karta procesoru [MPR] 2/3) Označení karty MPR Funkce CPU : SH 7709 A (133 MHz/32 bit) (Karta procesoru ) RMT (Modem dálkové správy) KX-TDA 0196 MEX Karta analogového modemu Konfigurace karty FLASH : 512 KB SDRAM : 8 MB SRAM : 1. 0 MB * (TDA 100 0. 5 MB) Slot pro SW ( Základní / Provozní) Spoj. pole v MPR i LPR. Modem IC (podpora V. 90) (Tato karta není potřeba v případě dálkové správy přes ISDN) Připraveno pro rozšiřování služeb a funkcí Flash : 8 MB SDRAM : 8 MB SRAM : 1 MB (Verze 1. 1) (Rozšíření paměti) KX-TDA 0105 SD Předinstalovaný SW (Vestavěno) Systém není funkční bez vložené SD karty (Secure Digital Card) Záloha systémových dat Confidential Velikost paměti 16 MB 18
6. Parametry karet (3/20) (Karta procesoru [MPR] 3/3) LED 1 (Alarm baterie) Řadič SD karty LED 2 (SD přístup) Spínač Reset USB řadič Spínač spuštění systému USB port (vč. spoj. pole) MOH 2 MOH 1 Pager 2 Pager 1 ASIC : Application Specific Integrated circuit Confidential 19
6. Parametry karet (4/20) Karty do slotů (Pobočky 1/5) Karty poboček (Volitelné) Instalace do “volných slotů” DHLC 8 SLC 16 CSINF 8 Confidential Karta 8 XDP poboček - Připojení 8 digitálních a 8 analogových přístrojů - 2 nouzové porty - 8 příjímačů DTMF Karta 8 n. 16 analog. portů - 2 nebo 4 nouzové porty - 8 nebo 16 příjímačů DTMF - 30 V (48 V) DLC 8 DLC 16 MSLC 16 Karta 8 nebo 16 digitálních poboček - 500 m Karta 16 analogových poboček s indikací čekající zprávy - 90 V signalizace - 4 nouzové porty - 16 přijímačů DTMF Karta 8 rozhraní pro buňkovou základnu DECT 20
6. Parametry karet (5/20) Karty do slotů (Pobočky 2/5) Označení karty DHLC 8 ( XDP port - hybridní linky) KX-TDA 0170 DLC 16 (DLC 8) (Digitální linky) KX-TDA 0172 (0171) Max. počet TDA 200 8 TDA 100 4 MSLC 16 TDA 200 8 TDA 100 4 SLC 16(SLC 8) TDA 200 8 TDA 100 4 (Analogové linky se signalizací zprávy) KX-TDA 0175 (Analogové linky) KX-TDA 0174 (0173) CSIF 8 (8 portů pro buňkové základny) KX-TDA 0144 TDA 200 4 TDA 100 2 Funkce 8 portů DPT/APT/SLT/DSS konzole 2 nouzové porty 8 přijímačů DTMF *Nastavení úrovně signálu Nepodporuje analogové OHCA. *Stažení SW z PBÚ DHLC karta se počítá jako 16 poboček 16 (8) digitálních portů Možno připojit DSS konzoli *Nastavení úrovně signálu * Stažení SW z PBÚ Řízení signalizace čekající zprávy 16 přijímačů DTMF 4 nouzové porty *Nastavení úrovně signálu 16 (8) přijímačů DTMF 4 (2) nouzové porty *Nastavení úrovně signálu Pro DECT buňky (4 ch) Stažení SW z PBÚ Nastavení úrovně signálu Konfigurace karty CPU : SH-1(12. 288 MHz) Flash : 512 KB External RAM : 1 KB vnitřní 128 KB vnější Bez CPU <SLC 8> CPU : SH-1(12. 288 MHz) Flash : 512 KB vnější RAM : 1 KB vnitřní 128 KB vnější <SLC 16> Bez CPU : SH-1(12. 288 MHz) Flash : 512 KB vnější RAM : 1 KB vnitřní 128 KB vnější Nastavení úrovně signálu : pro příjem i vysílání je k dispozici -15 d. B až +15 d. Bh Confidential 21

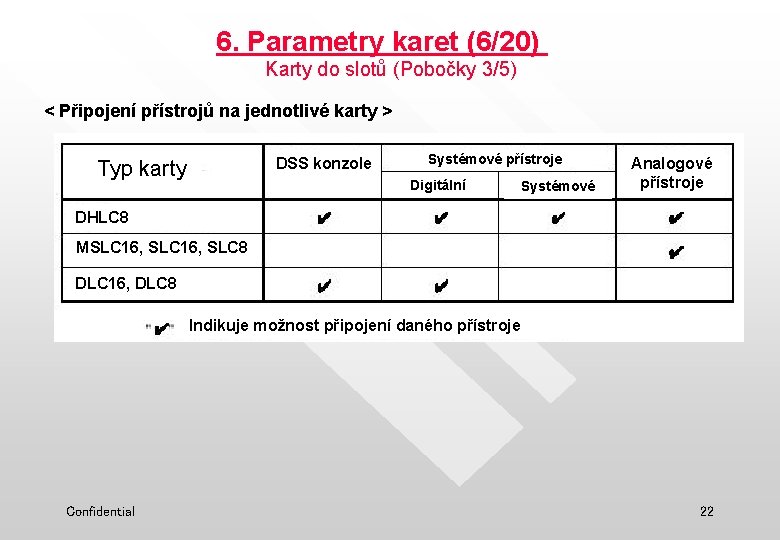

6. Parametry karet (6/20) Karty do slotů (Pobočky 3/5) < Připojení přístrojů na jednotlivé karty > DSS konzole Typ karty Systémové přístroje Digitální Systémové Analogové přístroje DHLC 8 MSLC 16, SLC 8 DLC 16, DLC 8 Indikuje možnost připojení daného přístroje Confidential 22
6. Parametry karet (7/20) Karty do slotů (Pobočky 4/5) Průměr 0, 4 mm: 0, 5 mm: 0, 6 mm: Max. vzdálenost do 698 m do 1128 m do 1798 m Průměr 0, 4 mm: 0, 5 mm: 0, 6 mm: Max. vzdálenost do 140 m do 229 m do 360 m Analogový telefon DSS konzole Systémový telefon (DPT nebo APT) Confidential Průměr 0, 4 mm: 0, 5 mm: 0, 6 mm: Max. vzdálenost 140 m do 140 m 229 m do 229 m do 360 m 360 m Průměr 0, 4 mm: 0, 5 mm: 0, 6 mm: Max. vzdálenost do 500 m do 720 m do 830 m Průměr 0, 4 mm: 0, 5 mm: 0, 6 mm: Max. vzdálenost do 444 m do 694 m do 1000 m Nová řada DPT(KX -T 76 XX, KXT 7560/7565 Buňková základna 23
6. Parametry karet (8/20) Karty do slotů (Pobočky 5/5) Karta CSIF 8 LED 1 (Stav karty) Přenosové transformátory Potlačení echa ASIC (CS-LPR komunikace) RJ 45 ASIC (MPR-LPR komunikace) CPU Flash ROM Confidential 24
6. Parametry karet (9/20) Karty do slotů (Vnější linky 1/6) Karty vnějších linek (Volitelné) Instalace do “volných slotů” LCOT 8 LCOT 16 CID 8 BRI 4 BRI 8 E 1 Confidential Karta 8 nebo 16 analogových CO linek Karta Caller ID pro 8 analog. CO (FSK/DTMF) Karta 4 nebo 8 BRI přípojek ISDN Karta přípojky E 1 - RJ 45 / BNC E&M 8 Karta 8 E&M přípojek - Typ 5 PRI 30 Karta 1 PRI přípojky ISDN (30 -ch) - RJ 45 / BNC IP-GW 4 Karta IP brány - 4 kanály - 10 Base-T - obsadí 2 sloty 25
6. Parametry karet (10/20) Karty do slotů (Vnější linky 2/6) Označení karty LCOT 16 (LCOT 8) (Vnější analogové linky) Max. počet TDA 200 8 TDA 100 4 Funkce Detekuje obrácenou polaritu 4(2) nouzové porty *Nastavení úrovně signálu KX-TDA 0181 (0180) CID/PAY 8 KX-TDA 0189 TDA 200 16 (Caller ID / Tarifikační signál) TDA 100 8 Analogové Caller ID -> typ Bell/ETSI/DTMF (Caller ID ) TDA 200 16 Analogové Caller ID -> typ Bell/ETSI/DTMF TDA 100 8 KX-TDA 0193 (Příčka E&M) KX-TDA 0184 E 1 KX-TDA 0188 Bez CPU 2 dceřinné desky na LCOT 16 1 dceřinná deska on LCOT 8 CID 8 E&M 8 Konfigurace karty Bez CPU TDA 200 8 TDA 100 4 Typ 5 DTMF/Pulsní vytáčení Typ signalizace: Trvalé E&M / Pulsní E&M * Stažení SW z PBÚ CPU: SH-1(12. 288 MHz) FLASH: 512 KB RAM: vnitřní 1 KB SRAM: 128 KB TDA 200 4 TDA 100 2 *Nastavení úrovně signálu RJ 45/BNC(Slide SW) (ITU-T / ANSI ) Konektor: RJ 45 (EIA/TIA) CPU : SH-1(12. 288 MHz) FLASH : 512 KB SRAM : 512 KB DSP namontováno Stažení SW z PBÚ MFC-R 2 / DTMF / Pulsní vytáčení Typ signalizace: Digitální R 2 / Trvalé E&M / Pulsní E&M Nastavení úrovně signálu : pro příjem i vysílání je k dispozici -15 d. B až +15 d. B Confidential 26
6. Parametry karet (11/20) Karty do slotů (Vnější linky 3/6) Označení karty BRI 8 (BRI 4) (ISDN BRI) Max. počet TDA 200 8 TDA 100 4 (Q-SIG) KX-TDA 0288 (0284) PRI 30 (ISDN PRI) (Q-SIG) TDA 200 4 TDA 100 2 KX-TDA 0290 Funkce Pobočka / vnější linka Stažení SW z PBÚ *Nastavení úrovně signálu Pouze bod S/T Dva nouzové porty port 1: pro vnější BRI port 2: pro BRI pobočku Euro-ISDN / ETS Vnější linka Stažení SW z PBÚ *Nastavení úrovně signálu Impedance: nastavitelná (75/120 ohmů) Euro-ISDN / ETS / NT 1 Konfigurace karty CPU : SH-1(12. 288 MHz) FLASH : 512 KB SRAM : 512 KB RJ 45 CPU : SH-1(12. 288 MHz) FLASH : 512 KB SRAM : 512 KB PRI 30 : BNC/RJ 45 (Slide SW) TDA 200 4 TDA 100 2 2 ISDN BRI pro pobočku / vnější linku 4 XDP porty - hybridní DPT / APT / SLT / DSS konzole CPU : SH-1(12. 288 MHz) Flash : 512 KB vnější RAM : 1 KB vnitřní 128 KB vnější RJ 45 (vnější linka) (Ver. 1. 1) TDA 200 4 TDA 100 2 4 analogové vnější linky (obrácená polarita) 1 nouzový port 4 XDP porty - hybridní CPU : SH-1(12. 288 MHz) Flash : 512 KB vnější RAM : 1 KB vnitřní 128 KB vnější RJ 45 (vnější linka) (Ver. 1. 1) KX-TDA 200 4 TDA 100 2 Analogové Caller ID -> typ Bell/ETSI/DTMF BRI 2 DHLC 4 (Ver. 1. 1) (Q-SIG) KX-TDA LCOT 4 DHLC 4 KX-TDA CID 4 Confidential Bez CPU Nastavení úrovně signálu : pro příjem i vysílání je k dispozici -15 d. B až +15 d. B 27
6. Parametry karet (12/20) Karty do slotů (Vnější linky 4/6) Přepínač vnější linka / pobočka Přepínače vnější linka / pobočka Vnější linka / pobočka Přepínač nouzového portu Vnější linka Přepínač impedančního přizpůsobení (75/120 ohmů) Je možno použít nekřížený kabel pro pobočku i vnější linku. Confidential Stejný systém je použit i na kartách E 1/T 1. 28
6. Parametry karet (13/20) Karty do slotů (Vnější linky 5/6) Označení karty IP-GW 4 (Q-SIG) KX-TDA 0480 Confidential Max. počet TDA 200 4 TDA 100 2 Funkce Vo. IP H. 323 V. 2 Podpora Vo. IP H. 323 V. 2 Kódování hlasu: G. 729 a, G 723. 1 FAX: G 3 64 Kbps , Fyzické rozhraní: 10 BASE-T Konfigurace karty (obsadí 2 sloty) 29

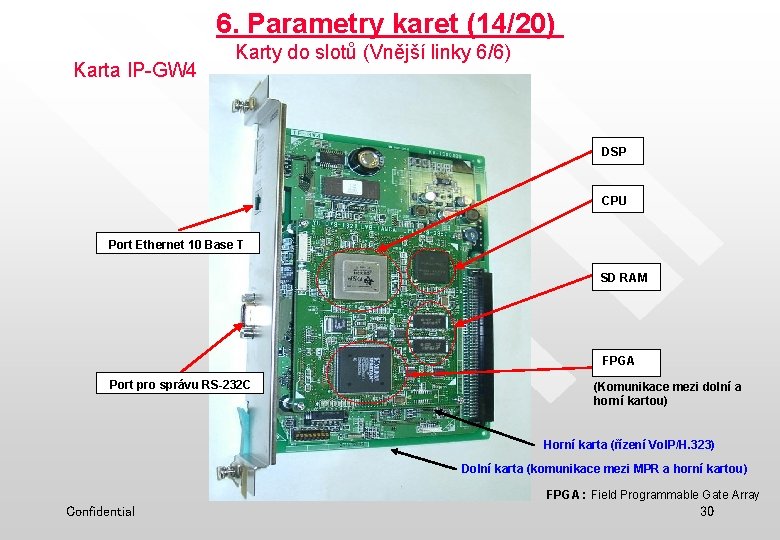

6. Parametry karet (14/20) Karta IP-GW 4 Karty do slotů (Vnější linky 6/6) DSP CPU Port Ethernet 10 Base T SD RAM FPGA Port pro správu RS-232 C (Komunikace mezi dolní a horní kartou) Horní karta (řízení Vo. IP/H. 323) Dolní karta (komunikace mezi MPR a horní kartou) FPGA : Field Programmable Gate Array Confidential 30
6. Parametry karet (15/20) Karta rozhraní CTI (1/3) Doplňková karta rozšiřující karty” CTI-LINK Confidential Instalace do “volných slotů” nebo “slotu Karta rozhraní CTI - 10 Base-T 31
6. Parametry karet (16/20) Karta rozhraní CTI (2/3) Označení karty CTI-LINK (LAN rozhraní) Max. počet TDA 200 1 TDA 100 1 Funkce Síťová karta pro CTI komunikci Pouze řízení dat Fyzické rozhraní: 10 BASE-T Konfigurace karty CPU SH 7709 A(133 MHZ) FLASH: 512 KB SDRAM: 8 MB KX-TDA 0410 Confidential 32
6. Parametry karet (17/20) Karta rozhraní CTI (3/3) Řadič LAN LED 1 (Stav karty) Paměť Flash LED 2 (Stav linky) RJ 45 Trans SD RAM ASIC (MPR-LPR komunikace) CPU Confidential 33
6. Parametry karet (18/20) Rozšiřující karta (1/3) Rozšiřující karta Instalace do “slotu rozšiřující karty” OPB 3 Rozšiřující karta - prostor pro 3 malé doplňkové karty MSG 4 / DPH 4 / EIO 4 a ECHO 16 MSG 4 Karta hlášení - 4 kanály - Max. 8 min. Až 64 hlášení DPH 4 Karta 4 dveřních telefonů/ 4 dveřních zámků EIO 4 Karta 4 vnějších relé/ (Ver. 1. 1) 4 vnějších senzorů ECHO 16 Confidential Karta potlačení echa pro 16 kanálů 34
6. Parametry karet (19/20) Rozšiřující karta (2/3) Označení karty OPB 3 (Rozšiřující karta) KX-TDA 0190 Max. počet TDA 200 4 TDA 100 2 MSG 4 (Karta hlášení 4 kanály) KX-TDA 0191 DPH 4 KX-TDA 0161 DPH 2 (-G) KX-TDA 0162 EIO 4 (Ver. 1. 1) KX-TDA 0164 ECHO 16 KX-TDA 0166 Confidential Funkce Konfigurace karty CPU : SH 1(12. 288 MHz) Místo pro instalaci až 3 doplňkových karet ROM : 512 KB(vnější) Stažení SW z PBÚ RAM : 1 KB(vnitřní) 128 KB(vnější) Hlášení pro DISA / čekání ve frontě / buzení / melodie interního přidržení DTMF detekce, CO-CO konverzace funkce DTMF opakovače Bez CPU Celkem 8 min, aŽ 64 zpráv Až 3 karty 3 MSG 4 mohou být instalovány na kartě OPB 3. TDA 200 4 TDA 100 2 4 porty dveřního telefonu a dveřního zámku Dveřní telefon (KX-T 30865) Bez CPU TDA 200 8 TDA 100 4 2 porty dveřního telefonu a dveřního zámku Dveřní telefon - německý typ Bez CPU TDA 200 4 TDA 100 2 (Vnější vstupy/výstupy) 4 výstupy na vnější relé / 4 vstupy Použití pro vnější relé a senzory Bez CPU TDA 200 2 TDA 100 2 Potlačení echa pro 16 kanálů Bez CPU Až 3 karty 3 DPH 4 mohou být instalovány na kartě OPB 3. Až 3 karty 3 DPH 2 mohou být instalovány na kartě OPB 3. Pouze 1 karta ECHO 16 může být instalována na kartě OPB 3. 35
6. Parametry karet (20/20) Rozšiřující karta (3/3) OPB 3 DPH 2 Extended RozšířenéI/O (ze zadní strany) (back side) DPH 4 RozšířenéI/O Extended MSG 4 Extended RozšířenéI/O DSP Paměť Flash Memory Paměť Flash (ze zadníside) strany) (back Confidential 36
Část 1 Hlavní jednotka PBÚ Děkuji za pozornost! Confidential 37
