• Kvalita povrchu určuje náklady • Ing. Augustína Galušová
Finančná zodpovednosť a prijímanie rozhodnutí Celková kompetencia: Používanie spoľahlivých informácií a rozhodovacích procesov v osobných financiách Základné pojmy: plocha, povrch, drsnosť, náklady Motto: Nič, čo by stálo za to, som neurobil náhodou. Vždy za tým bola poctivá práca. Thomas Edison
Čiastková kompetencia: - Nájsť a vyhodnotiť informácie s rôznych zdrojov - Uviesť príklad, prečo sa oplatí jednotlivcovi byť finančne informovaný - Prevziať zodpovednosť za rozhodnutie - Navrhovať optimálne drsnosti povrchov - Diskutovať o vplyve technológie výroby na náklady Očakávania, že absolvent je schopný: Voliť optimálne drsnosti plôch súčiastok
Kvalita povrchu určuje náklady Predmet: Stupeň: Čas: Pomôcky: Cieľ: Strojárska technológia stredná škola 2 vyučovacie hodiny PC, Dataprojektor Navrhovanie optimálnej drsnosti povrchu súčiastky Metódy: Informačno-receptívna výklad, riadený dialóg Medzipredmetové vzťahy: Technické kreslenie, Ekonomika Hodnotenie: slovné

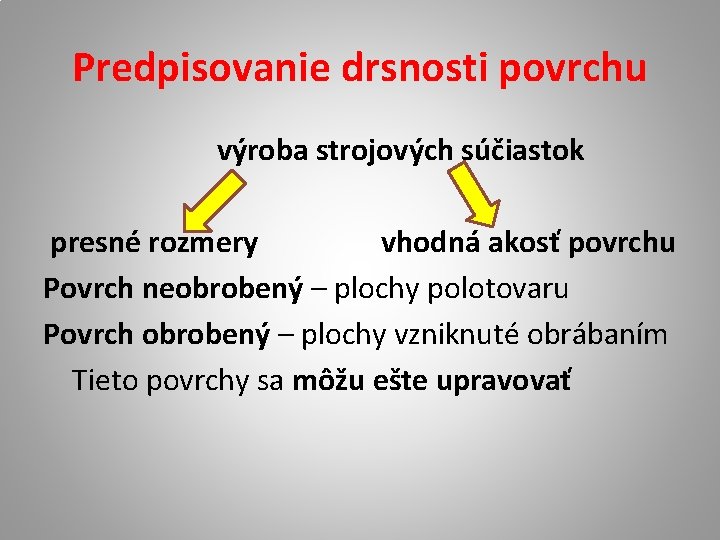

Predpisovanie drsnosti povrchu výroba strojových súčiastok presné rozmery vhodná akosť povrchu Povrch neobrobený – plochy polotovaru Povrch obrobený – plochy vzniknuté obrábaním Tieto povrchy sa môžu ešte upravovať
. . . základný pohľad na drsnosť povrchu
Drsnosť povrchu Akosť povrchu- volíme vzhľadom na funkčné vlastnosti Strojové súčiastky- 2 základné typy funkčných plôch Plochy stykové - vzájomný styk dvoch súčiastok - akosť stykových plôch ovplyvňuje funkciu celku - napríklad čap uložený v ložisku Plochy voľné - nie sú vo vzájomnom styku - napríklad vonkajší povrch veka spaľovacieho motora
Hodnota drsnosti je závislá na metóde výroby povrchu zvážiť účelnosť použitia jednotlivých funkčných a voľných plôch vysoko kvalitné povrchy = vysoká cena Volí sa optimum
Drsnosť povrchu • Súhrn nerovností povrchu s relatívne malými vzdialenosťami vynikajúcimi ako dôsledok použitej technológie výroby • Na jej predpisovanie na technických výkresoch sa prevažne využíva stredná aritmetická odchýlka profilu Ra
Stredná aritmetická odchýlka povrchu Ra [µm] 0, 012 0, 025 0, 05 0, 1 1, 6 3, 2 6, 3 12, 5 25 50 100 200 0, 2 0, 4 Metóda výroby povrchu 0, 8 Dokončovacie metódybrúsenie, lapovanie a pod. Bežné obrábaniesústruženie, frézovanie 400 Povrch polotovarovvýkovkov, odliatkov

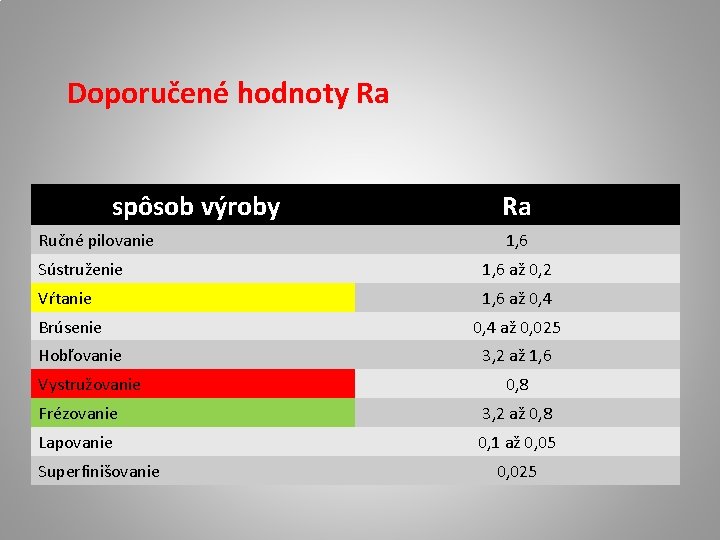

Doporučené hodnoty Ra spôsob výroby Ručné pilovanie Ra 1, 6 Sústruženie 1, 6 až 0, 2 Vŕtanie 1, 6 až 0, 4 Brúsenie 0, 4 až 0, 025 Hobľovanie Vystružovanie 3, 2 až 1, 6 0, 8 Frézovanie 3, 2 až 0, 8 Lapovanie 0, 1 až 0, 05 Superfinišovanie 0, 025
Závislosť nákladov N od drsnosti Ra 600 400 600 Náklady % 500 400 140 30 200 100 0 0. 8 1. 6 3. 2 Drsnosť Ra 0. 8 1. 6 3. 2 6. 3
Plochy remenice
Zobrazenie remenice

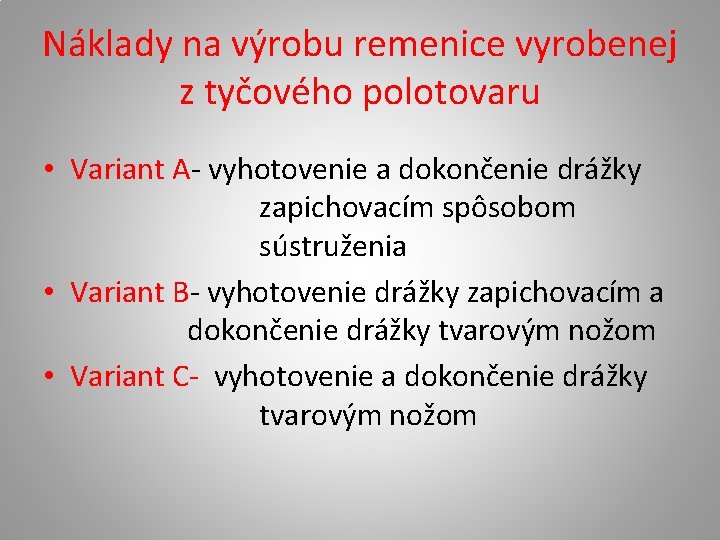

Náklady na výrobu remenice vyrobenej z tyčového polotovaru • Variant A- vyhotovenie a dokončenie drážky zapichovacím spôsobom sústruženia • Variant B- vyhotovenie drážky zapichovacím a dokončenie drážky tvarovým nožom • Variant C- vyhotovenie a dokončenie drážky tvarovým nožom
Druhy nákladov A B C Náklady na polotovar 9, 90€ Náklady na obsluhu strojov 3, 1€ 2, 00€ 1, 00€ Náklady na prevádzku strojov 10, 42€ 6, 63€ 3, 15€ Náklady na sústružnícke náradie 2, 33€ 1, 56€ 0, 48€ Náklady na náradie ostatné 0, 44€ Celkové náklady 26, 19€ 20, 53€ 14, 97€
Podiel jednotlivých nákladov na celkové náklady Variant B variant A variant C polotovar 1% 3%3% 2% 9% obsluha strojov 8% 21% 38% 48% 32% 40% 12% 7% 10% 66% prevádzka strojov náradie sústružnícke náradie ostatné
Polotovar kruhová tyč predstavuje najvyšší podiel nákladov. Ak sa nahradí odliatkom náklady sa znížia o 53%
zdroje • • www. mmspektrum. com www. mesing. cz www. dspace. vutbr. cz Kříž, R. - Martinisko, C. - Weigner, K. : Konštrukčné cvičenia II. Alfa Bratislava 1986
