Kurs Administrator raunarskih mrea BIOS Kurs Administrator raunarskih

Kurs Administrator računarskih mreža BIOS

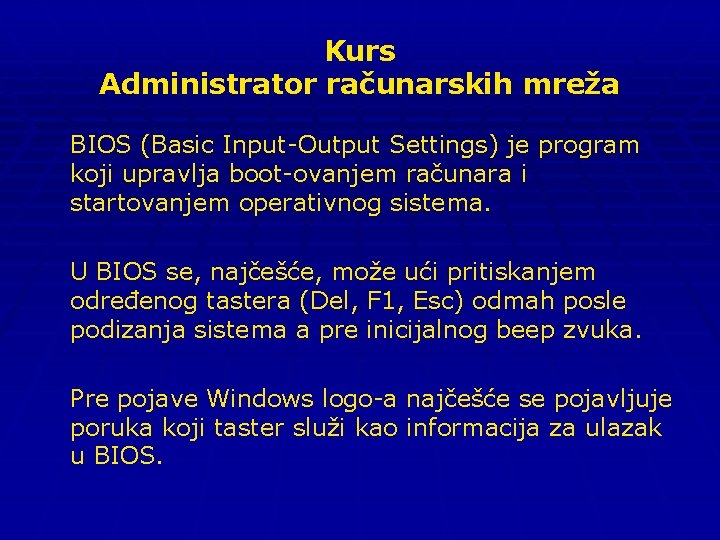

Kurs Administrator računarskih mreža BIOS (Basic Input-Output Settings) je program koji upravlja boot-ovanjem računara i startovanjem operativnog sistema. U BIOS se, najčešće, može ući pritiskanjem određenog tastera (Del, F 1, Esc) odmah posle podizanja sistema a pre inicijalnog beep zvuka. Pre pojave Windows logo-a najčešće se pojavljuje poruka koji taster služi kao informacija za ulazak u BIOS.

Kurs Administrator računarskih mreža Podešavanja u BIOS-u su, u najvećem broju slučajeva, različita od proizvođača do proizvođača ali postoje neka standardna setovanja koja su ista za sve. Preporuka: Kada se ispravlja neki problem u BIOS-u, ne menjati više od jednog podešavanja. . . Ovom tehnikom se može odrediti koji je parametar doprineo rešenju problema.

Kurs Administrator računarskih mreža Postoji mogućnost menjanja sadržaja BIOS-a i to se zove flash-ovanje. Procedura je prilično riskantna. . . - ako nestane struja tokom flash-ovanja - ako je verzija BIOS-a neodgovarajuća - postoji bilo koji problem sa kompatibilnošću. . . računar neće moći da se boot-uje. . . i neizostavno moramo potrošiti mnogo vremena za isparavljanje problema.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Bootstrap Management

Kurs Administrator računarskih mreža Boot Other Device Parametri: Enabled, Disabled Ova opcija određuje hoće li BIOS pokušati da učita OS iz Second ili Third Boot Device-a ako ne uspe sa učitavanjem iz First Boot Device-a. Ova opcija je ukljuena (default-na vrednost) i preporučljivo je da se ostavi nepromenjena.

Kurs Administrator računarskih mreža Boot Sequence Parametri: A, CD-ROM, C C, CD-ROM, A C, A, CD-ROM Ova opcija omogućava da se postavi redosled boot-ovanja. U prvom primeru, floppy (A) bi bio prvi uređaj koji se boot-uje, CD bi bio drugi a hard disk (C) bi bio treći uređaj sa koga bi računar pokušao da se pokrene.

Kurs Administrator računarskih mreža Boot to OS/2 Parametri: Yes, No Ova opcija je malo zastarela i setuje se sa Yes samo kada se koristi operativni sistem koji je stariji, npr. IBM Warp v 3. 0. Selektuje se No ako korisnik koristi Windows verzije operativnih sistema.

Kurs Administrator računarskih mreža Boot Up Floppy Seek Parametri: Enabled, Disabled BIOS proverava da li je floppy uređaj povezan u sistemu. Ako je parametar postavljen na Enabled a računar ne prepozna floppy, postaviće poruku o grešci i dalje će nastaviti da boot-uje sistem po već odrđenom redosledu od ranije. Za brže podizanje sistema potrebno je staviti. . .

Kurs Administrator računarskih mreža Boot up Num Lock status Parametri: On, Off BIOS postavlja ulazni parametar za uključenje ili isključenje numerikog dela tastature. On – Numeric Mode Off – Cursor Control Mode

Kurs Administrator računarskih mreža Delay IDE initial Parametri: 0 do 15 Ovo setovanje omogućuje starijim hard diskovima da se “zavrte” i pokrenu boot-ovanje računara pre nego što se pokrene inicijalizacija u BIOS-u. Ako se ne koristi stariji hard disk, setovanje treba postaviti na 0.

Kurs Administrator računarskih mreža DOS Flat Mode Parametri: Enabled, Disabled Ova opcija kontroliše BIOS-ov ugrađeni Extended Memory Manager. Kada je Enabled, DOS program radi u zaštićenom modu bez EMM-a. Kada je Disabled, DOS program traži EMM da bi se pokrenuo u zaštićenom modu. Setovanje je Enable ako se koristi MS-DOS OS.

Kurs Administrator računarskih mreža Full Screen Logo Parametri: Enabled, Disabled Ako želite da se slika logo-a proizvođača matične ploče pojavi prilikom boot-ovanja selektovati Enabled. Preporuka – Disabled PS. Nepotrebna reklama

Kurs Administrator računarskih mreža Init. Display First Parametri: AGP, PCI Ako sistem poseduje dve grafičke karte, jednu PCI a drugu AGP, i jedan monitor, potebno je odrediti koja će od njih dve biti “ona prava”. Ako u sistemu postoji samo AGP grafička karta, setovanje podesiti na AGP.

Kurs Administrator računarskih mreža Quick Boot Parametri: Enabled, Disabled Ako je setovanje Enabled, BIOS će neke testove preskočiti a važnije testove prilikom podizanja sistema skratiti i time omogućiti brže podizanje sistema. Ako je setovanje Disabled, BIOS startuje sve dijagnostičke testove. Preporuka – Enabled osim ako nije nov računar ili ako se instalira nov uređaj u okviru računara.

Kurs Administrator računarskih mreža Report no FDD for Win 95 Parametri: Enabled, Disabled Ko još koristi Windows 95!!!!!!

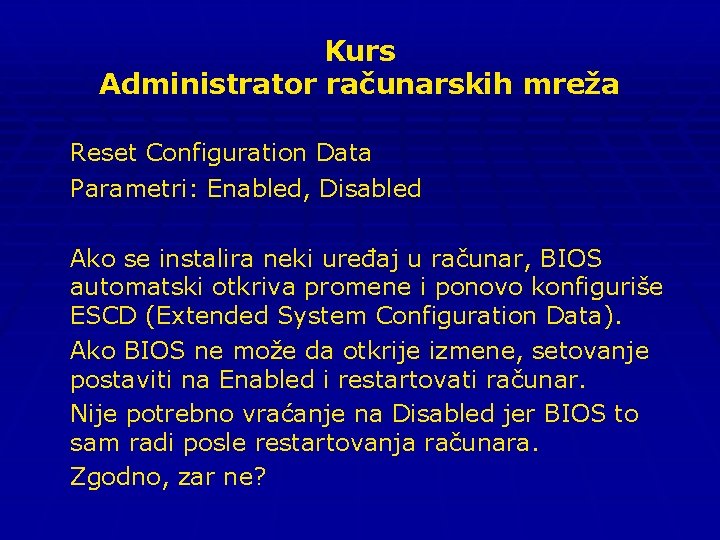

Kurs Administrator računarskih mreža Reset Configuration Data Parametri: Enabled, Disabled Ako se instalira neki uređaj u računar, BIOS automatski otkriva promene i ponovo konfiguriše ESCD (Extended System Configuration Data). Ako BIOS ne može da otkrije izmene, setovanje postaviti na Enabled i restartovati računar. Nije potrebno vraćanje na Disabled jer BIOS to sam radi posle restartovanja računara. Zgodno, zar ne?

Kurs Administrator računarskih mreža Resource Controlled By Parametri: Auto, Manual BIOS automatski odeđuje IRQ i DMA resurse. Preporuka je da ostane Auto jer BIOS ovaj deo posla radi bez greške.

Kurs Administrator računarskih mreža System BIOS Cacheable Parametri: Enabled, Disabled Ova opcija omogućava keširanje sadržaja BIOS-a u memoriju i to u adrese od F 0000 h to FFFFFh od strane procesora i to keša drugog stepena. Stariji operativni sistemi imaju koristi od ove opcije ali noviji, kao Windows XP, nemaju i potrebno je setovati na disable.

Kurs Administrator računarskih mreža Third Boot Device Parametri: Floppy, CD, HDD-0, LAN, . . . Isto kao i u slajdu broj 14 samo što je u pitanju treći uređaj po prioritetu boot-vanja. Još samo nedostaje i Fourth Boot Device!!!

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Graphics Subsystem

Kurs Administrator računarskih mreža AGP 8 X Mode Parametri: Enabled, Disabled Kada je Disabled, podešen je standardni AGP bus. Ako je setovanje Enabled, AGP bus je osmostruko veći i označava se 8 X. AGP 8 X bus mora biti podržan i od grafičke karte i od matične ploče.

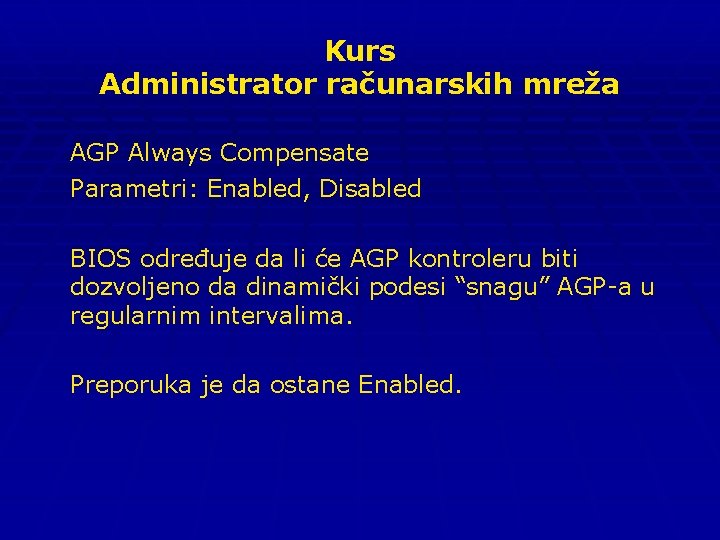

Kurs Administrator računarskih mreža AGP Always Compensate Parametri: Enabled, Disabled BIOS određuje da li će AGP kontroleru biti dozvoljeno da dinamički podesi “snagu” AGP-a u regularnim intervalima. Preporuka je da ostane Enabled.

Kurs Administrator računarskih mreža AGP Aperture Size Parametri: 4, 8, 16, 32, 64, 128 Ovo podešavanje određuje veličinu adresnog prostora u memotriji specijalno za AGP i postavlja veličinu GART-a (Graphics Address Relocation Table) na određenu vrednost. GART je tabela koja realocira AGP memorijske adrese u stvarne memorijske adrese memorije. Preporučeno setovanje ovog parametra je: 64 ili 128.

Kurs Administrator računarskih mreža AGP Capability Parametri: Auto, 1 X, 2 X, 4 X, 8 X Ovo setovanje postoji samo kod matičnih ploča novije generacije. Omogućava da BIOS podesi maksimalnu iskorišćenost AGP magistrale. Preporučeno je da se postavi na Auto.

Kurs Administrator računarskih mreža AGP Fast Write Parametri: Enabled, Disabled Fast Write je karakteristika koja omogućava ubrzavanje memorijskih transakcija od chipset-a do AGP-a odn. grafičke karte. Ovim se omogućuje da se mimoiđe glavna memorija i direktno dođe do podataka koji ubrzavaju rad. Preporuka je da se setovanje postavi na Enabled.

Kurs Administrator računarskih mreža AGP Prefetch Parametri: Enabled, Disabled Kada je setovanje postavljeno na Enabled, sistemski kontroler će već pripremiti podatke kako bi ih grafička karta brže preuzela. Preporuka: Enable

Kurs Administrator računarskih mreža Frame Buffer Size Parametri: 1 MB, 4 MB, 8 MB, 16 MB, 32 MB, 64 MB BIOS kontroliše koja količina sistemske memorije je predviđena odn. alocirana za rad integrisanog grafikog sistema. Ovo setovanje teba postaviti

Kurs Administrator računarskih mreža Graphic Window WR Combine Parametri: Enabled, Disabled Ako se setuje enabled (preporuka) baferi koji vrše upis podataka će akumulirati i kombinovati manje delove podataka koje šalje procesor i upisati ih u memoriju grafičke karte kao brze zapise. Poboljšava rad VGA i CPU.

Kurs Administrator računarskih mreža On chip VGA Mode Select Parametri: 1, 2, 4, 8, 16, 32, 64 Kontroliše koliko memorije će biti adresirano grafičkom podsistemu. Potrebno je setovati apsolutni minimum. Primer: 1600 bit x 1200 bit resolution 32 bit colour palette 1600 * 1200 * 32 = 61. 440. 000 bits 7. 68 MB

Kurs Administrator računarskih mreža Video BIOS Cacheable Parametri: Enabled, Disabled Omogućuje da se sadržaj BIOS-a upiše u memoriju i to u keš drugog nivoa L 2 cache. Ako se koristi noviji operativni sistem (Windows XP) onda je potrebno da se ova opcija isključi.

Kurs Administrator računarskih mreža Video BIOS Shadowing Parametri: Enabled, Disabled Ova opcija omogućuje brži upis tako što računar kopira BIOS u radnu memoriju i tako je izvršava. Uglavnom se koristi prilikom korišćenja igara pisanih u DOS-u. Preporuka je da setovanje bude na disabled kod novijih operativnih sistema, Windows XP i sl.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Memory Subsystem

Kurs Administrator računarskih mreža Act Blank A to B CMD Delay Parametri: 2 cycles, 3 cycles BIOS određuje koliko minimalno vreme između uzastopnih ACTIVATE komandi ka istom memorijskom modulu. Preporuka je da se setuje 2 cycles jer se time skraćuje vreme pristupa memoriji i ubrzava rad računara.

Kurs Administrator računarskih mreža CPU/DRAM Parametri: Syncrhonous, Asyncrhonous, Auto Ako se stavi Syncrhonous računar će postaviti brzinu memorije na istu vrednost FSB-a. Analogno tome, ako se stavi na Asyncrhonous memorija će raditi na bilo kojoj brzini. Preporuka: Syncrhonous.

Kurs Administrator računarskih mreža Delay DRAM Read Latch Parametri: Auto, No delay, 0. 5 ns, 1. 5 ns Ova opcija služi za fino podešavanje DRAM memorijskih parametara. DRAM parametri se menjaju ako se postavi više memorijskih modula. Memorijski kontroler mora da malo “uspori” prilikom traženja podataka sa određenih modula. Preporuka je da se ostavi setovanje na Auto jer Windows ovu opciju podešava bez greške.

Kurs Administrator računarskih mreža DRAM Act to Pre. Chrg CMD Parametri: 5 T, 6 T, 7 T, 8 T Ova opcija podešava vreme od kada je red aktiviran pa do vremena kada je taj isti memorijski red deaktiviran. Ako je ovaj period suviše veliki, on može da uspori rad računara a ako je period suviše mali, onda može doći do gubljenja podataka. Optimalno podešavanje je CAS + t. RCD + 2 clock cycles 2+3+2=7

Kurs Administrator računarskih mreža DRAM Burst Length 8 QW Parametri: Enabled, Disabled Ovo setovanje jednostavno povećava broj upisa i ispisa podataka. Kada je setovano na disabled, samo četvorostruki upis je moguć a kada je setovano na enabled omogućen je osmostruki upis podataka. Preporuka: Enabled

Kurs Administrator računarskih mreža DRAM Interleave Time Parametri: 0 ms, 5 ms Određuje broj dodatnih odlaganja kada memorijski kontroler pristupa istom modulu. Prirodno, što je kraće vreme, to je memorijski protok brži a samim tim i računara radi brže. Preporuka je da se setuje 0 ms.

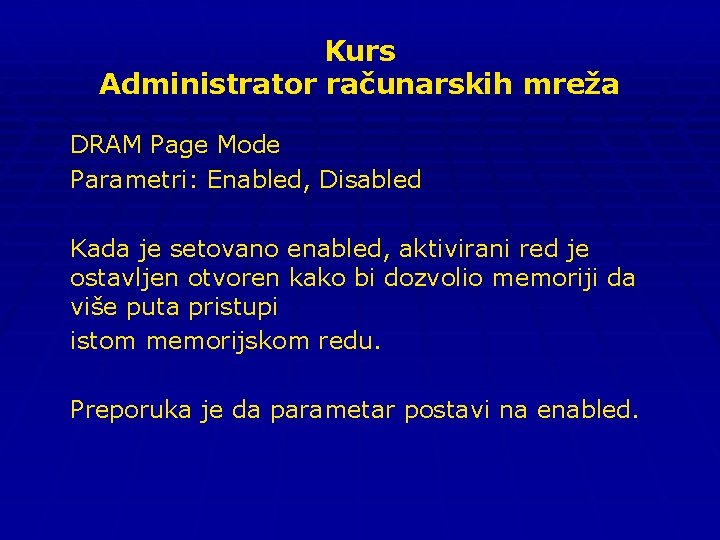

Kurs Administrator računarskih mreža DRAM Page Mode Parametri: Enabled, Disabled Kada je setovano enabled, aktivirani red je ostavljen otvoren kako bi dozvolio memoriji da više puta pristupi istom memorijskom redu. Preporuka je da parametar postavi na enabled.

Kurs Administrator računarskih mreža DRAM Ratio Parametri: 1: 1, 3: 2, 3: 4, 4: 5, 5: 4 Ove razmere nam pokazuju koliko može da se podesi brzina procesora prema brzini memorije. Ako se postavi 3: 2 sa brzinom od 200 MHz za procesor, onda je brzina memorije pri tom (200/3) * 2 =133 MHz odnosno 266 MHz ako se radi o DDR memoriji. BIOS ovaj parametar postavlja putem SPD-a.

Kurs Administrator računarskih mreža DRAM Refresh Rate Parametri: 7. 8, 15. 6, 31. 2, 64, 128µsec, Auto Postavljanje intervala osvežavanja kod memorijskih modula. Preporuka je da se setovanje postavi na Auto jer bi se prilikom postavljanja većih vrednosti nego što je potrebno mogli izgubiti podaci u memorijskom modulu.

Kurs Administrator računarskih mreža Fast RW Turn Around Parametri: Enabled, Disabled Kada memorijski kontroler primi komandu WRITE i odmah posle toga komandu READ onda je potreban određeni period vremena da bi se komanda izvršila. Ovom komandom smanjujemo vreme i time se povećava brzina memorije a uz to ide i preporuka da se postavi enabled. Neće svi mem. moduli podržati ovu opciju pa je potrebno malo eksperimentisanja.

Kurs Administrator računarskih mreža Force 4 -Way Interleave Parametri: Enabled, Disabled Ovo podešavanje se setuje sa enabled ako sistem ima 4 memorijska ležišta i sva su popunjena modulima. Ovo podešavanje ubrzava rad memorije i poželjno je postaviti na Enabled.

Kurs Administrator računarskih mreža DRAM Act to Pre. Chrg CMD Parametri: 5 T, 6 T, 7 T, 8 T Ova opcija podešava vreme od kada je red aktiviran pa do vremena kada je taj isti memorijski red deaktiviran. Ako je ovaj period suviše veliki, on može da uspori rad računara a ako je period suviše mali, onda može doći do gubljenja podataka. Optimalno podešavanje je CAS + t. RCD + 2 clock cycles 2+3+2=7

Kurs Administrator računarskih mreža Gate A 20 Parametri: Normal, Fast Ovaj parametar se koristi da se odredi metod po kome se koristi Gate A 20. Normal podešavanje forsira čipset da koristi spori kontroler za tastaturu. Fast opcija podrazumeva da OS koristi sopstveni kontroler 0 x 92 za brzo uključivanje odn. isključivanje. Preporuka: . . .

Kurs Administrator računarskih mreža LD-Off Dram RD/WR Cycles Parametri: 1 T, Normal Kada je setovanje postavljeno na delay 1 T, memorijski kontroler prvo izdaje komandu adrese. Posle pauze od 1 T, izdaje komandu za čitanje ili pisanje. Kada je postavljeno na Normal, kontroler izdaje komandu za čitanje i pisanje istovremeno. Preporuka je da ostane Normal.

Kurs Administrator računarskih mreža OS Select For DRAM Parametri: OS/2, Non OS/2 BIOS određuje rad sistema kada ima preko 64 MB memorije. Korisnik Windows XP sistema treba da postavi parametar na non OS/2. Korisnik IBM OS/2 sistema treba da postavi parametar na OS/2.

Kurs Administrator računarskih mreža Rank Interleave Parametri: Enabled, Disabled Rank Interleave služi da se na pravi način menja pristup i osvežavanje memorije. Dok jedan memorijski modul osvežava sadržaj, drugi upisuje odnosno čita podatke tako da ne dolazi do praznog hoda između njih. Enabled – highly recommended

Kurs Administrator računarskih mreža Read Around Write Parametri: Enabled, Disabled Setovanje omogućava procesoru da izvršava komande čitanja pre nego što se izvrši komanda pisanja odn. bez čekanja. Enabled – highly recommended.

Kurs Administrator računarskih mreža Read Wait State Parametri: 0 cycles, 1 cycles BIOS određuje koliko dugo memorijski kontroler treba da sačeka pre nego što počne sa slanjem podataka procesoru ili grafičkoj karti. Jasno je da se dobijaju bolje memorijske performanse kada se parametar postavi na 0 cycles.

Kurs Administrator računarskih mreža SDRAM 1 T Command Parametri: Enabled, Disabled, Auto Ovim parametrom se podešava vremenski razmak između uključivanja Chip Select signala i vremena dok memorijski kontroler počne slanje komandi kontroleru. Ako se postavi enabled, BIOS određuje komandu od 1 T clock cycles. Ako se postavi disabled, BIOS određuje komandu od 2 T clock cycles. Ako se postavi auto, BIOS određuje komandu dobijenu od SPD čipa na modulu.

Kurs Administrator računarskih mreža SDRAM Active to Precharge delay Parametri: 4, 5, 6, 7, 8, 9, Ova opcija podešava vreme od kada je red aktiviran pa do vremena kada je taj isti memorijski red deaktiviran. Ako je ovaj period suviše veliki, on može da uspori rad računara a ako je period suviše mali, onda može doći do gubljenja podataka. Optimalno podešavanje je CAS + t. RCD + 2 clock cycles 2+3+2=7

Kurs Administrator računarskih mreža SDRAM Bank to Bank Delay Parametri: 2 cycles, 3 cycles Određuje se minimalni broj ciklusa koji mora da prođe između uzastopnih Activate komandi istom memorijskom modulu. Parametar od 2 cycles se preporučuje jer poboljšava rad odnosno brzinu memorijskog podsistema.

Kurs Administrator računarskih mreža SDRAM Burst Length Parametri: 4, 8 Omogućava kontrolu burst transakcije. Kada je parametar postavljen na 4, omogućuje se do 4 upisa ili 4 čitanja. Veći broj burst-a omogućuje da se više podataka pročita ili upiše a samim tim i preporučljivo je da setovanje ostane na broju 8.

Kurs Administrator računarskih mreža SDRAM CAS Latency Time Parametri: 2, 3 SDRAM i 1. 5, 2, 2. 5, 3 DRAM BIOS određuje koliko će biti kašnjenje između uvođenja CAS signala i dostupnosti podatka iz memorijske ćelije. Što je manji CAS Latency to je bolji rad memirje. Preporuka za SDRAM memoriju je 2 ili 2. 5 ali ako dođe do nestabilnosti sistema potrebno je povećati vrednosti.

Kurs Administrator računarskih mreža SDRAM Command Leadoff Time Parametri: 3, 4 Po definiciji, CLT je period između uključenja linije za adresu/komandu i aktivacije tražene memorijske ćelije. Naravno, ako je vreme kraće, rad memorije je brži a to nas dovodi do preporučenog setovanja od 3 (clock cycles).

Kurs Administrator računarskih mreža SDRAM Cycle Time t. RAS/t. RC Parametri: 5/6, 6/8 t. RAS, Row Active Time, je broj koji određuje koliko vremena je red slobodan za transfer podataka. t. RC, Raw Cycle Time, određuje koji je minimalni broj ciklusa od aktiviranja do pražnjenja reda. Standradno podešavanje je 6/8. Podešavanje 5/6 je brže i manje stabilno nego 6/8. Za bolje memorijske performanse – 5/6.

Kurs Administrator računarskih mreža SDRAM ECC Setting Parametri: Disabled, Check Only, Correct, Scrub Parametar kontroliše proveravanje grešaka kod memorijskih modula. Disabled bi trebalo da se postavi ako moduli nisu sa Error Checking Correction čipom. Check only samo proverava greške, Correct ispravlja a Scrub ispravlja i upisuje popravljeni bit u memoriju.

Kurs Administrator računarskih mreža SDRAM Idle Limit Parametri: Disabled, 0, 8, 12, 16, 24, 32, 48 BIOS podešava koliki broj ciklusa je dozvoljen pre nego što memorijski kontroler dozvoli otvorenim stranicama da se zatvore i ponovo učitaju. Za generalno korišćenje računara preporučljivo je da se setovanje postavi na disabled.

Kurs Administrator računarskih mreža SDRAM Page Closing History Parametri: One Bank, All Bank One setovanje - memorijski kontroler zatvara samo jednu stranicu kada god dođe do promašaja (miss). To znači da će se stranice češće osvežavati a samim tim i biće boje iskorišćenje memorije All setovanje - memorijski kontroler zatvara sve stranice (precharge). Preporuka je da se setuje One Bank.

Kurs Administrator računarskih mreža SDRAM Precharge Time Parametri: 2, 3, 4, 5 BIOS određuje broj ciklusa koji je potreban da bi signal RAS akumulirao stanje pre nogo što se red aktivira. Ovaj broj ne bi trebalo da bude suviše veliki jer degradira performanse računara. Preporuka je da bude 2. Neki moduli ne mogu da podrže ovo setovanje pa je potrebno postaviti 3 ili 4.

Kurs Administrator računarskih mreža SDRAM Pulse Width Parametri: 4, 5, 6, 7, 8, 9, Minimalno vreme aktivnog reda. Vreme koje protekne od aktivacije reda pa do deaktivacije istog reda. Za optimalne rezultate potrebno je podesiti najmanju moguću vrednost ali se može i uzeti formula sa slajda 64 i ona je CAS + t. RCD + 2 clock cycles (2 + 3 + 2 = 7)

Kurs Administrator računarskih mreža SDRAM RAS to CAS Delay Parametri: 2, 3, 4, Ovim parametrom se postavlja kašnjenje između RAS i CVAS signala. Svaki put kada je red osvežen ili novi red aktivan, dolazi do kašnjenja signala. Smanjenje signala na najmani broj povećava performanse računara (2 ili 3).

Kurs Administrator računarskih mreža SDRAM Raw Cycle Time Parametri: 7, 8, 9, 10 , 11, 12 Određuje koliki je minimalni broj ciklusa kada memorijski red prođe kroz kompletan ciklus, od aktivacije reda pa sledeće aktivacije reda. Da bi se ovaj parametar podesio na optimalnu vrednost potrebno je pratiti formulu t. RC = t. RAS + t. RP npr. 4 + 7 = 11

Kurs Administrator računarskih mreža SDRAM Write Recovery Time Parametri: 1 cycle, 2 cycles, 3 cycles Ovaj podatak je neophodan da bi garantovao da podaci u upisnim baferima mogu da budu upisani i memorijske ćelije pre nego što se ponovo upisivanje dogodi. Setovanje se posatavlja na 2 kada se koristi DDR 200 ili DDR 266 memorija. Setovanje se posatavlja na 3 kada se koristi DDR 333 ili DDR 400 memorija.

Kurs Administrator računarskih mreža SDRAM Write to Read Command Delay Parametri: 1 cycle, 2 cycles Ova BIOS opcija predstavlja minimalan broj ciklusa koji mora da prođe između komande upisa i sledeće komande čitanja na istom memorijskom modulu. Normalno je da se parametar postavi na 1 cycle, jer pruža brže performanse. Kada se parametar postavi na 2, lošije su performanse ali je sistem stabilniji naročito na većim brzinama procesora. Preporuka: 1 cycle

Kurs Administrator računarskih mreža Shadowing Address Ranges Parametri: C 8000 -CBFFF, CC 000 -CFFFF, D 0000 D 3 FF, D 4000 -D 7 FFF, D 8000 -DBFFF, DC 000 DFFFF, Disabled Ovom opcijom BIOS direktno pristupa hardverskim uređajima preko drajvera odn. upravljačkih programa. Ukratko, bacanje memorije. . . Preporuka: Disable

Kurs Administrator računarskih mreža Share Memory Size Parametri: 1 MB, 4 MB, 8 MB, 16 MB, 32 MB, 64 MB Ovom opcijom BIOS dodeljuje određenu količinu sistemske memorije integrisanoj grafičkoj kartici. AGP Aperture Size – razlika Primer: rezolucija monitora i paleta boja 1600 x 1200 x 32 bit = 61. 440. 000 bit ili 7, 68 MB.

Kurs Administrator računarskih mreža Super Bypass Mode Parametri: Enabled, Disabled BIOS omogućava MRO (Memory Request Organizer) da preskoči određene magistrale prilikom slanja podataka ka i od memorijskog sistema. Za bolji memorijski protok potrebno je staviti parametar na Enable (ako procesor radi 4 puta brže nego procesorski bus).

Kurs Administrator računarskih mreža Super Bypass Wait State Parametri: 0 Cycle, 1 Cycle Ovom opcijom se fino podešava Super Bypass (opisano u prethodnom slajdu). Kada je setovanje 0, memorijski kontroler sve Super Bypass zahteve inicira bez zastoja. Preporuka je da se parametar postavi na 0, zbog maksimalnih performansi. Ako ima problema sa stabilnošću sistema, setovanje staviti na 1 cycle.

Kurs Administrator računarskih mreža Super Stability Mode Parametri: Enable, Disabled Ovo je karakteristika n. Vidia n. Force matičnih ploča. Kada je setovanje na Enabled, čipset zaključava memorijsku magistralu na 200 MHz ako pronadje nekompatibilne memorijske module. Preporučeno je da se setovanje postavi na Disabled za bolje performanse SDRAM modula, naročito kada se koriste tri modula.

Kurs Administrator računarskih mreža Write Recovery Time Parametri: 1 cycle, 2 cycles, 3 cycles Ovaj parametar određuje koliko ciklusa mora da prođe posle izvršenja komande write pa do predpunjenja aktivnog memorijskog modula. Preporuka je da se parametar postavi na 2 ako se koriste DDR 200 ili DDR 266 memorijski moduli. Ako se koriste moduli DDR 333 ili DDR 400, parametar bi trebalo postaviti na 3.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Miscellaneous

Kurs Administrator računarskih mreža Anti-Virus Protection Parametri: Enabled, Disabled, Chip. Away Kada je parametar uključen, BIOS će zaštititi boot sektor i tabelu particija tako što će zaustaviti rad sistema i napisati poruku Warning kada postoji zahtev za upisivanjem u ovim delovima sistema. Ova opcija može da stvori probleme kada softver pokuša da upiše podatke u boot sektor. Ovo podešavanje nema uticaja za HDD-ove koji imaju eksterni kontroler i sopstveni BIOS.

Kurs Administrator računarskih mreža Duplex Select Parametri: Full-Duplex, Half-Duplex Ovom opcijom se određuje brzina prenosa podataka IR (Infra Red) uređaja. Full Duplex omogućava istovremeno primanje i slanje podataka (telefon). Half Duplex dozvoljava ili samo primanje ili slanje podataka ali ne istovremeno. Očigledno je da je FD brža opcija. . .

Kurs Administrator računarskih mreža Flash BIOS Protection Parametri: Enabled, Disabled Kada je parametar postavljen na Enabled, BIOS code je zaštićen. U ovom slučaju nije moguća promena BIOS-a pa ni nadogradnja istog. Preporuka je da BIOS uvek bude zaštićen osim u slučaju kada je potrebno nadograditi odn. updateovati postojeći.

Kurs Administrator računarskih mreža Floppy 3 Mode Support Parametri: Disabled, Drive A, Drive B, Both Ako koristite standardni floppy uređaj, parametar postavite na Disabled. Ako koristite floppy 3 Mode (napravljen specijalno za tržište Japana) potebno je selektovati neki od ostalih parametara.

Kurs Administrator računarskih mreža Hardware Reset Protect Parametri: Enabled, Disabled Ova opcija je pogodna za file server-e i router-e koji rade bez prestanka (0 -24/365). Kada je parametar postavljen na Enabled, reset dugme nema funkciju odn. nije moguće resetovati računar ili mrežni uređaj. Na korisniku je da odluči da li mu je potrebno da ova opcija bude uključena ili ne (ako imate decu a strašno vole da pritiskaju neko malo crveno dugme na računaru).

Kurs Administrator računarskih mreža KBC Input Clock Select Parametri: 8 MHz, 12 MHz, 16 MHz Sve PS/2 tastature komuniciraju sa kontrolerom tastature preko serijskog data link-a. Brzina prenosa podataka zavisi od signala koji je podešen na kontroleru. Preporuka je da se se parametar postavi na 16 MHz. Ako postoji neki problem sa tastaturom, potrebno je odabrati neku drugu opciju.

Kurs Administrator računarskih mreža Onboard IR function Parametri: Ir. DA, ASK IR, Disabled Postoje dve varijante IR uređaja – Ir. DA i ASK IR. Pre podešavanja ove opcije potrebno je konsultovati uputstvo za upotrebu IR uređaja i prema tome podesiti ovaj parametar. Ako postoji mogućnost povezivanja oba uređaja potrebno je znati da je Ir. DA protokol brži i ima veći domet.

Kurs Administrator računarskih mreža Onboard Parallel Port Parametri: 3 BCh/IRQ 7, 278 h/IRQ 5, 378 h/IRQ 7, Disabled Ova opcija omogućuje da se odrede I/O odn. ulazno/izlazne adrese za paralelni port koji se nalazi na ploči. Podrazumevana adresa je 378 h/IRQ 7 i trebalo bi da radi u najvećem broju slučajeva. Opcija Disabled se može postaviti ako nije potrebno korišćenje paralelnog porta.

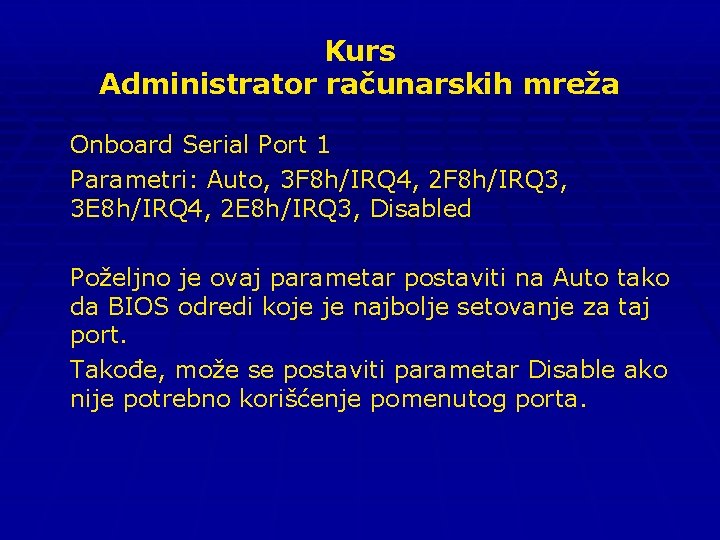

Kurs Administrator računarskih mreža Onboard Serial Port 1 Parametri: Auto, 3 F 8 h/IRQ 4, 2 F 8 h/IRQ 3, 3 E 8 h/IRQ 4, 2 E 8 h/IRQ 3, Disabled Poželjno je ovaj parametar postaviti na Auto tako da BIOS odredi koje je najbolje setovanje za taj port. Takođe, može se postaviti parametar Disable ako nije potrebno korišćenje pomenutog porta.

Kurs Administrator računarskih mreža Onboard USB kontroler Parametri: Enabled, Disabled Ovom opcijom se uključuje ili isključuje USB kontroler na ploči. Preporuka je da se ovaj parametar postavi na Enabled, kako bi svi USB uređaji (kojih ima priličan broj) nesmetano radili.

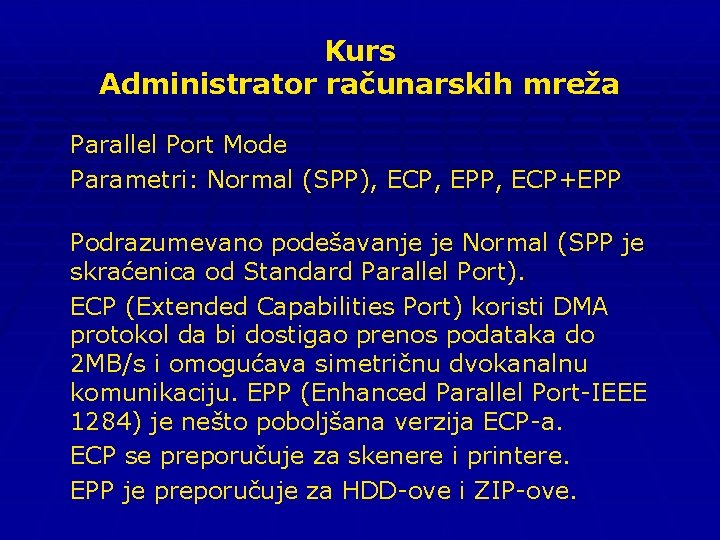

Kurs Administrator računarskih mreža Parallel Port Mode Parametri: Normal (SPP), ECP, EPP, ECP+EPP Podrazumevano podešavanje je Normal (SPP je skraćenica od Standard Parallel Port). ECP (Extended Capabilities Port) koristi DMA protokol da bi dostigao prenos podataka do 2 MB/s i omogućava simetričnu dvokanalnu komunikaciju. EPP (Enhanced Parallel Port-IEEE 1284) je nešto poboljšana verzija ECP-a. ECP se preporučuje za skenere i printere. EPP je preporučuje za HDD-ove i ZIP-ove.

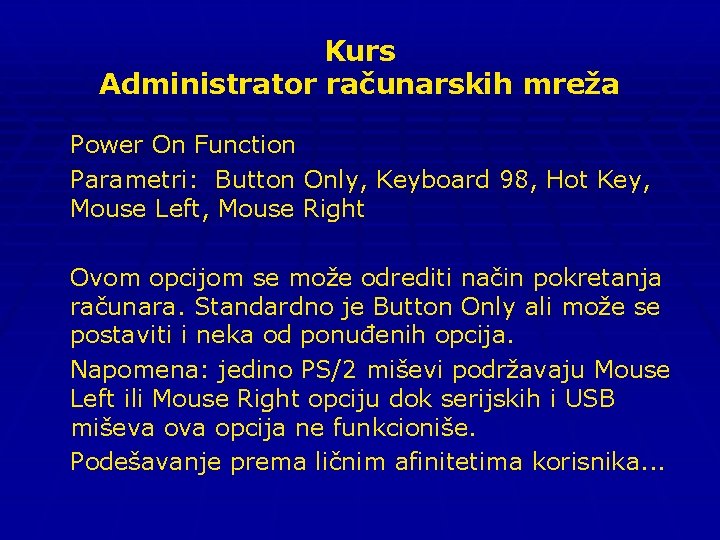

Kurs Administrator računarskih mreža Power On Function Parametri: Button Only, Keyboard 98, Hot Key, Mouse Left, Mouse Right Ovom opcijom se može odrediti način pokretanja računara. Standardno je Button Only ali može se postaviti i neka od ponuđenih opcija. Napomena: jedino PS/2 miševi podržavaju Mouse Left ili Mouse Right opciju dok serijskih i USB miševa opcija ne funkcioniše. Podešavanje prema ličnim afinitetima korisnika. . .

Kurs Administrator računarskih mreža PS/2 Mouse Function Control Parametri: Enabled, Auto IRQ 12 je standardni interrupt rezervisan za PS/2 miša. Ako je postavljeno na Enabled, BIOS rezerviše IRQ 12 za miša. Ako je setovanje postavljeno na Auto, BIOS će postaviti IRQ 12 za miša samo ako ga je detektovao prilikom podizanja sistema. U drugom slučaju, interrupt će dodeliti nekom drugom uređaju.

Kurs Administrator računarskih mreža Security Setup Parametri: System, Setup Ova opcija funkcioniše ako je ranije postavljena šifra koja sprečava promenu parametara BIOS-a. Ako je selektovano System, BIOS će svaki put prilikom podizanja sistema tražiti šifru. Ako je selktovano Setup, BIOS će tražiti šifru samo za pristup parametrima BIOS-a.

Kurs Administrator računarskih mreža Spread Cpectrum Parametri: 0. 25%, 0. 5%, Smart Clock, Disabled Ova opcija smanjuje EMI (Electro Magnetic Interference). Podešavanje parametara 0. 25% i 0. 5% nije prepručljivo za neiskusne korisnike. Ako je moguće, selektovati Smart Clock. Ako nije, preporuka je da setovanje bude postavljeno na disabled.

Kurs Administrator računarskih mreža Typematic Rate Parametri: 6, 8, 10, 12, 15, 20, 24, 30 Ova opcija će davati rezultate samo ako je uključena opcija Typematic Rate Setting i ona određuje koliko karaktera u sekundi će se pojaviti na monitoru kada korisnik pritisne bilo koji taster na tastaturi. Ova opcija važi samo za OS koji komunicira sa hardverom preko BIOS-a (MS-DOS). U Windows XP-u kontrola ove opcije se vrši preko drajvera za tastaturu.

Kurs Administrator računarskih mreža USB Keyboard Support Parametri: OS, BIOS Određuje se da li će podrška za USB tastaturu biti poverena OS-u ili BIOS-u. Ako u OS-u postoji osnovna podrška za USB tastaturu, potrebno je selektovati OS. Svi današnji OS-i pružaju podršku za USB uređaje tako da nije potrebno postavljati ovaj parametar na opciju BIOS.

Kurs Administrator računarskih mreža Virus Warning Parametri: Enabled, Disabled Ako je opcija postavljen ana Enabled, BIOS će zaustaviti podizanje sistema i postaviti upozorenje kada bude detektovao pokušaj upisa podataka u boot sektor ili u tabelu particija. Ovo podešavanje može napraviti problem kada neki program, koji nije virus, pokuša da upiše podatak u boot sektor. Za instalaciju Microsoftovih OS-a potrebno je postaviti parametar na Disabled.

Kurs Administrator računarskih mreža Watchdog Timer Parametri: Enabled, Disabled Kada je opcija postavljena na Enabled, Watchdog Timer će kontrolisati vreme koje je OS predvideo za pojedine procese i ako postoji neki vremenski raskorak ili neki problem WT će izdati naredbe za popravljanje. Preporuka je da se parametar postavi na Enabled.

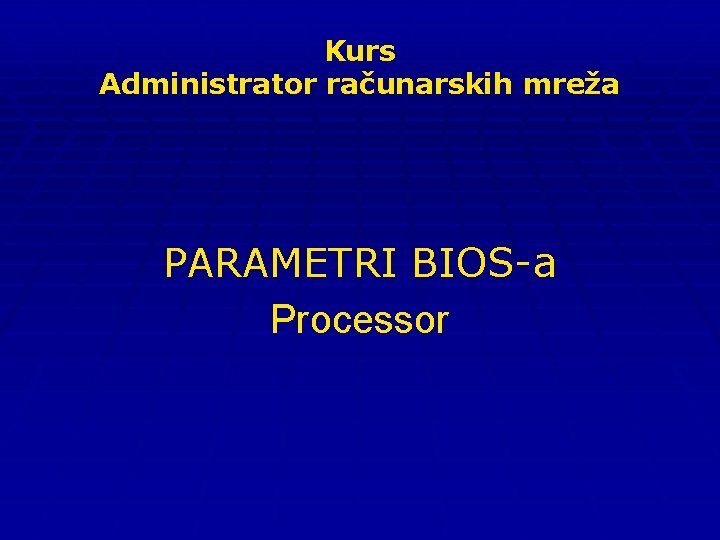

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Processor

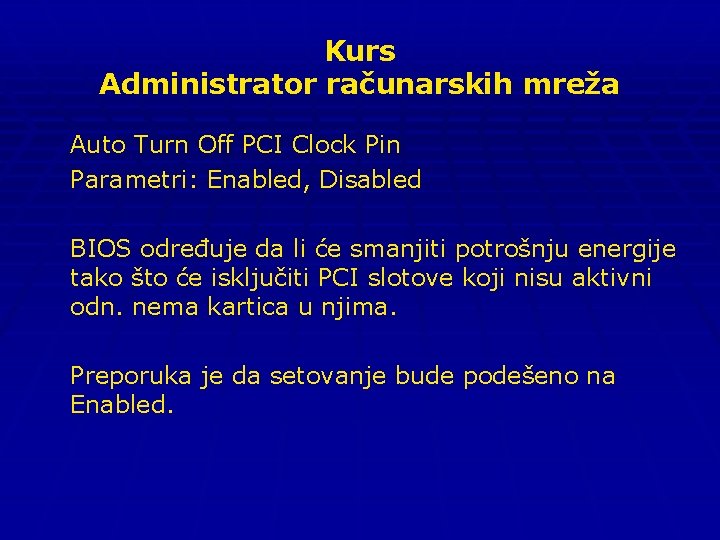

Kurs Administrator računarskih mreža Auto Turn Off PCI Clock Pin Parametri: Enabled, Disabled BIOS određuje da li će smanjiti potrošnju energije tako što će isključiti PCI slotove koji nisu aktivni odn. nema kartica u njima. Preporuka je da setovanje bude podešeno na Enabled.

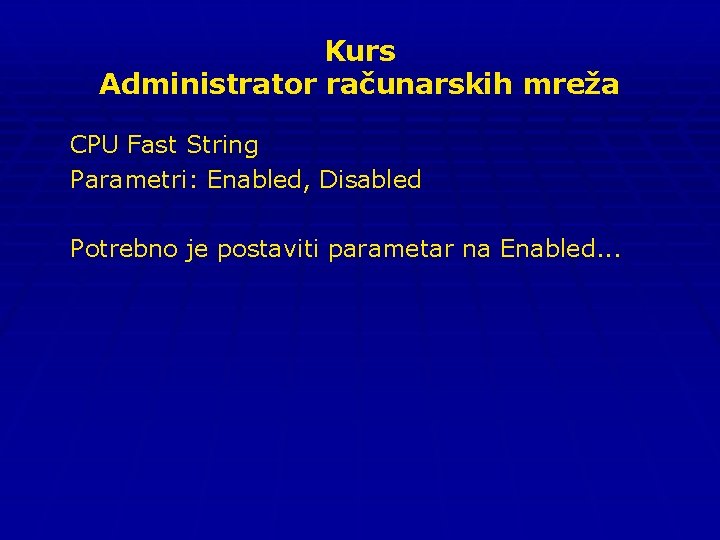

Kurs Administrator računarskih mreža CPU Fast String Parametri: Enabled, Disabled Potrebno je postaviti parametar na Enabled. . .

Kurs Administrator računarskih mreža CPU Hyper-Threading Parametri: Enabled, Disabled Ova opcija određuje funkcionalnost Intel-ove HT tehnologije. Ona omogućuje procesoru izvršenje dve ili više odvojenih komandi istovremeno. Da bi HT funkcionisao potrebno je da procesor, ploča i čipset podržavaju ovu tehnologiju i da je OS Windows XP ili Linux 2. 4 ili noviji. Preporuka je Enabled.

Kurs Administrator računarskih mreža CPU L 2 Cache ECC Checking Parametri: Enabled, Disabled Setovanjem na Enabled, omogućuje se otkrivanje i popravljanje single-bit greške smeštene u L 2 cache. Preporuka je da se parametar postavi na Enabled. Pojedini procesori nemaju omogućenu ovu funkciju tako da treba voditi računa jer, iako se podesi u BIOS-u, ova opcija neće imati efekta.

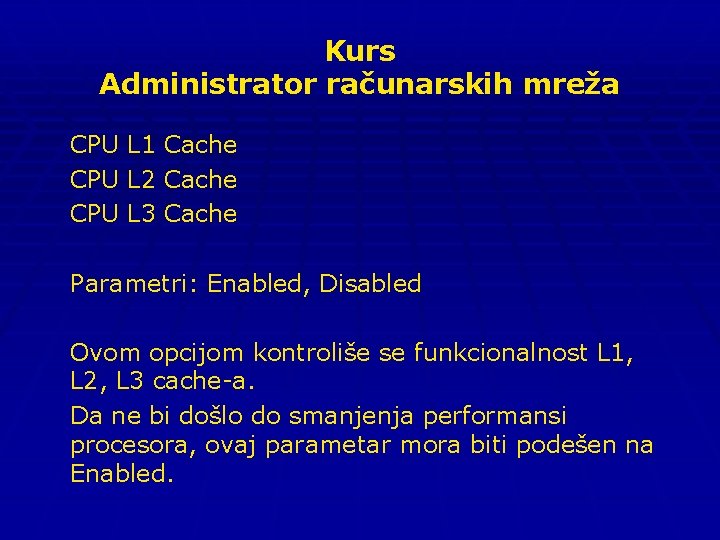

Kurs Administrator računarskih mreža CPU L 1 Cache CPU L 2 Cache CPU L 3 Cache Parametri: Enabled, Disabled Ovom opcijom kontroliše se funkcionalnost L 1, L 2, L 3 cache-a. Da ne bi došlo do smanjenja performansi procesora, ovaj parametar mora biti podešen na Enabled.

Kurs Administrator računarskih mreža Procesor Number Feature Parametri: Enabled, Disabled Ako je parametar ostavljen na Enabled, identifikacioni broj će moći da pročitaju određeni programi. Preporuka je da se ovaj parametar postavi na Disabled.

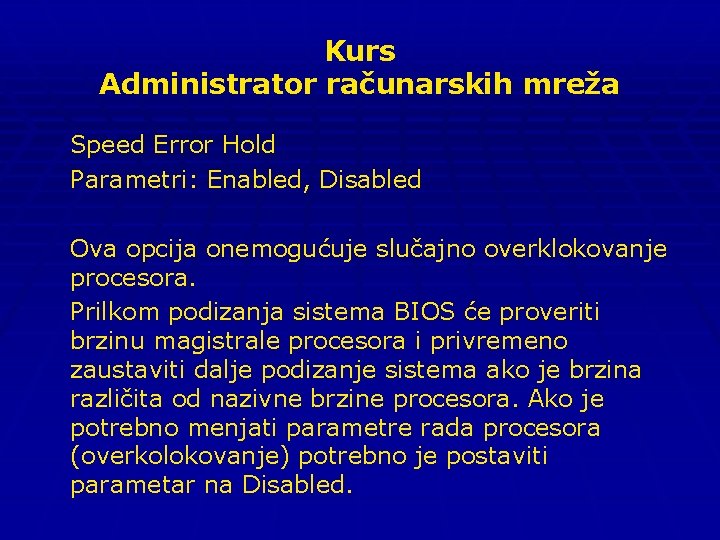

Kurs Administrator računarskih mreža Speed Error Hold Parametri: Enabled, Disabled Ova opcija onemogućuje slučajno overklokovanje procesora. Prilkom podizanja sistema BIOS će proveriti brzinu magistrale procesora i privremeno zaustaviti dalje podizanje sistema ako je brzina različita od nazivne brzine procesora. Ako je potrebno menjati parametre rada procesora (overkolokovanje) potrebno je postaviti parametar na Disabled.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a Storage Subsystem

Kurs Administrator računarskih mreža 32 -bit Disk Access Parametri: Enabled, Disabled Ovim parametrom se može komandovati IDE kontroleru da kombinuje čitanje dva 16 -bitna diska u jedan 32 -bitni prenos podataka ka procesoru. Preporuka je da se parametar postavi na Enabled.

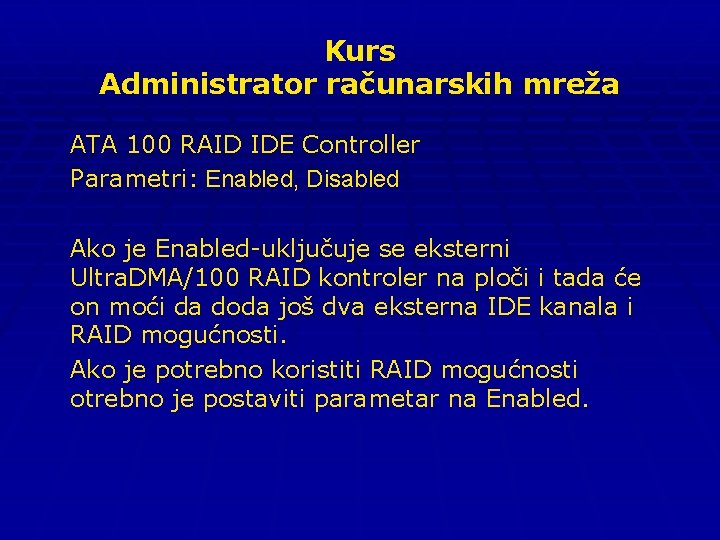

Kurs Administrator računarskih mreža ATA 100 RAID IDE Controller Parametri: Enabled, Disabled Ako je Enabled-uključuje se eksterni Ultra. DMA/100 RAID kontroler na ploči i tada će on moći da doda još dva eksterna IDE kanala i RAID mogućnosti. Ako je potrebno koristiti RAID mogućnosti otrebno je postaviti parametar na Enabled.

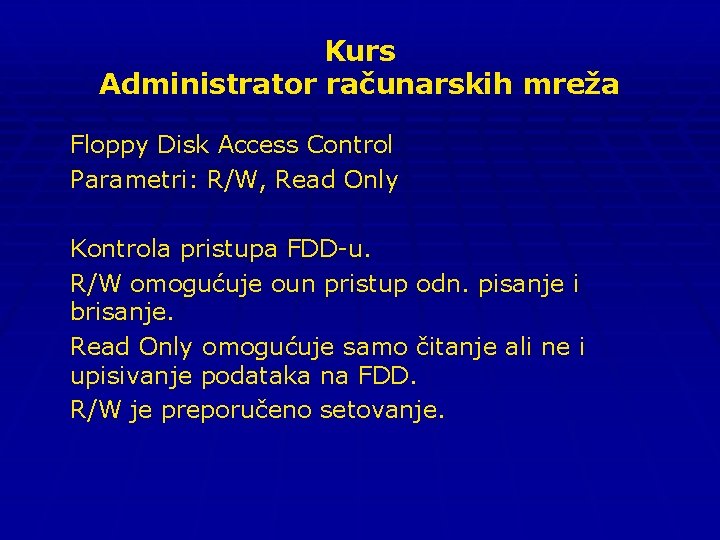

Kurs Administrator računarskih mreža Floppy Disk Access Control Parametri: R/W, Read Only Kontrola pristupa FDD-u. R/W omogućuje oun pristup odn. pisanje i brisanje. Read Only omogućuje samo čitanje ali ne i upisivanje podataka na FDD. R/W je preporučeno setovanje.

Kurs Administrator računarskih mreža HDD S. M. A. R. T. Capabillity Parametri: Enabled, Disabled S. M. A. R. T. je Self Monitoring and Reporting Technology odn. tehnologija koja omogućuje predviđanje krahova HDD uređaja. Ako se ova opcija uključi program koji nadzire uređaj mora biti stalno biti uključen. Program koji radi u pozadini koristi resurse računara. Preporuka je da se ova opcija postavi na Disabled. Back-up. . .

Kurs Administrator računarskih mreža IDE Bus Master Support Parametri: Enabled, Disabled Kada je ova opcija uključena, BIOS će učitati drajver za IDE kontroler (onboard). Preporuka je da se setovanje postavi na Enabled jer se unapređuje brzina protoka podataka i smanjuje opterećenost procesora prilikom podizanja sistema ili rada u DOS okruženju.

Kurs Administrator računarskih mreža IDE HDD Block Mode Parametri: Enabled, Disabled Ova opcija ubrzava poseban pristup podacima na HDD-u koji je poznatiji kao block transfer. BIOS će automatski odrediti da li HDD podržava ovu opciju i postaviti optimalni block transfer. U zavisnosti od kontrolera, moguće je postavljanje ovog bloka do 64 KB podataka. Preporuka je da se setovanje postavi na Enabled.

Kurs Administrator računarskih mreža Master Drive PIO Mode Parametri: Auto, 0, 1, 2, 3, 4 PIO je Programmed Input/Output Mode odn. programiran ulaz/izlaz. Ovaj parametar uvek treba postaviti na Auto. Manualno se postavlja samo u slučaju kada BIOS ne može da korektno prepozna PIO mode-ove uređaja koji su postavljeni na Primary Master ili Secondary Master.

Kurs Administrator računarskih mreža Master Drive Ultra DMA Parametri: Auto, Disabled DMA je Direct Memory Access odn. mogućnost direktnog pristupa memoriji. Ova opcija zadaje BIOS-u da odredi maksimalni propusni DMA opseg za IDE podsistem. Potrebno je parametar postaviti na Auto za optimalne performanse računara.

Kurs Administrator računarskih mreža Multi Sector Transfers Parametri: Disabled, 2 Sectors, 4 Sectors, 8 Sectors, 16 Sectors, 32 Sectors, Maximum Ova opcija ubrzava pristup podacima i potrebno je postaviti opciju na Maximum.

Kurs Administrator računarskih mreža Onboard FDC Swap A & B Parametri: No Swap, Swap AB Ova opcija ima smisla samo ako postoje dva floppy uređaja unutar računara. Ovom opcijom se može promeniti/preimenovati floppy A u floppy B.

Kurs Administrator računarskih mreža Ultra. DMA-133 IDE Controller Parametri: Enabled, Disabled Ova opcija se može pronaći samo na pojednim pločama koje imaju ugrađen dodatni IDE kontroler. Ako je potrebno instalirati dodatni IDE uređaj, ova opcija se postavalja na Enabled. Preporuka je da se postavi na Disabled.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a System Bus

Kurs Administrator računarskih mreža Byte Merge Parametri: Enabled, Disabled Ako se ova opcija postavi na Enabled, PCI buffer spaja 8 bitne i 16 bitne podatke u 32 bitne podatke i time se unapređuje brzina i povećava opseg prenosa tako da je preporuka da se parametar postavi na Enabled.

Kurs Administrator računarskih mreža Master Priority Rotation Parametri: 1 PCI, 2 PCI, 3 PCI Ovim podešavanjem kontroliše se prioritet odn. redosled pristupa od procesora ka PCI slotovima. Za bolje performanse sistema potrebno je selektovati 1 PCI.

Kurs Administrator računarskih mreža PCI Clock / CPU FSB Clock Parametri: 1/2, 1/3, 1/4, 1/5 Ovom opcijom se ručno podešava brzina magistrale koja deli brzinu PCI magistrale i brzinu komunikacije procesora sa memorijom.

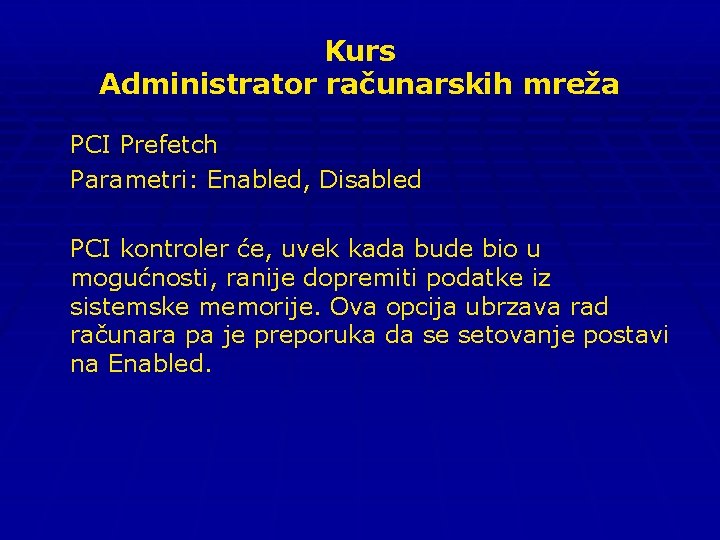

Kurs Administrator računarskih mreža PCI Prefetch Parametri: Enabled, Disabled PCI kontroler će, uvek kada bude bio u mogućnosti, ranije dopremiti podatke iz sistemske memorije. Ova opcija ubrzava rad računara pa je preporuka da se setovanje postavi na Enabled.

Kurs Administrator računarskih mreža PARAMETRI BIOS-a System Resource Management

Kurs Administrator računarskih mreža APIC Function Parametri: Enabled, Disabled Ovom opcijom se uključuje ili isključuje APIC funkcija (Advanced Programmable Interrupt Controller) koja pruža podršku za više procesora, više IRQ-ova i brži transfer podataka koji dolaze preko IRQ-a. Noviji operativni sistemi podržavaju ovu opciju (Windows NT, 2000, XP) tako da je preporuka – Enabled.

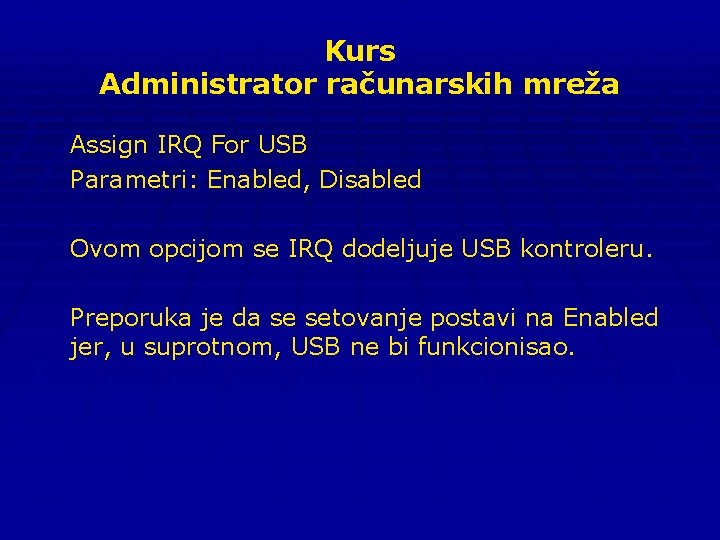

Kurs Administrator računarskih mreža Assign IRQ For USB Parametri: Enabled, Disabled Ovom opcijom se IRQ dodeljuje USB kontroleru. Preporuka je da se setovanje postavi na Enabled jer, u suprotnom, USB ne bi funkcionisao.

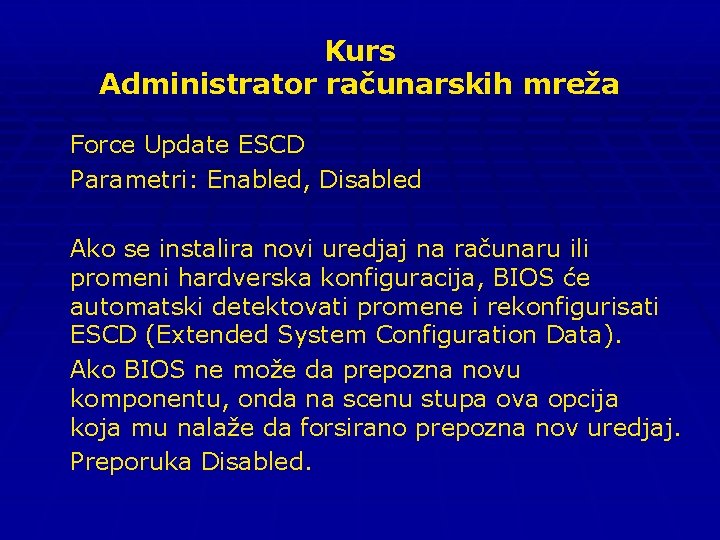

Kurs Administrator računarskih mreža Force Update ESCD Parametri: Enabled, Disabled Ako se instalira novi uredjaj na računaru ili promeni hardverska konfiguracija, BIOS će automatski detektovati promene i rekonfigurisati ESCD (Extended System Configuration Data). Ako BIOS ne može da prepozna novu komponentu, onda na scenu stupa ova opcija koja mu nalaže da forsirano prepozna nov uredjaj. Preporuka Disabled.

Kurs Administrator računarskih mreža Interrupt Mode Parametri: PIC, APIC Parametar PIC se postavlja samo ako se koristi Windows 98. Za novije operativne sisteme (Windows NT, 2000, XP) parametar treba da se postavi na APIC.
