Fasespenning l l l Spenningen i hver vikling kaller vi fasespenningen Uf. Uf=U 1, Uf=U 2 og Uf=U 3 Kopler vi tre like belastninger til de tre viklingene, får vi tre like store strømmer. Denne strømmen kalles hovedstrømmen. Effektutviklingen blir da: P= Uf • I i hver belastning. Ptot=3 Uf • I
Nulleder l l l u 1=ûf • sin t u 2=ûf • sin( t - 120°) u 3=ûf • sin ( t - 240°) ved ûf =100 V blir u 1=100 V, u 2 =-50 V og u 3 =-50 V Med last 10 blir strømmen: i 1=10 A, i 2=-5 A og i 3=-5 A dvs. det går ikke strøm i nullederen: itot=0 A t=90°
Hovedspenning (linjespenning) Hovedspenningen U= 3 • Uf Den totale effekten: P=3·Uf·I U= 3·Uf, dette gir P= 3·U·I s. 44 -45
Y- og D-kopling Y-kopling er i hovedsak den kobling som blir brukt i distribusjonsnett til forbruker. D-kopling forekommer sjelden på forbrukernivå. Den har ikke noe felles punkt der vi kan tilkople en nulleder. Koplingen har størst betydning ved overføring av energi i store nett.
Eksempel fra Y til D. l Y: Uf=230 V, Effekten P i hver resistor: P=Uf 2/R=2302/100=529 W Den totale effekten i belastningen 3· 529 W=1, 6 k. W D: Hovedspenningen U ligger nå over hver av resistorene. P=U 2/R=4002/100=1, 6 k. W Den totale effekten: 3· 1, 6 k. W=4, 8 k. W l Dette kan vi nyttegjøre oss av ved å montere en vender som velger mellom Y eller D. Da kan vi f. eks variere effekten i et varmeelement. En elektrisk motor trekker uforholdsmessig mye strøm i starten før den kommer opp i turtall. For å minske startstrømmen starter vi motoren i Y og kobler over til D når motoren har kommet opp i turtall.

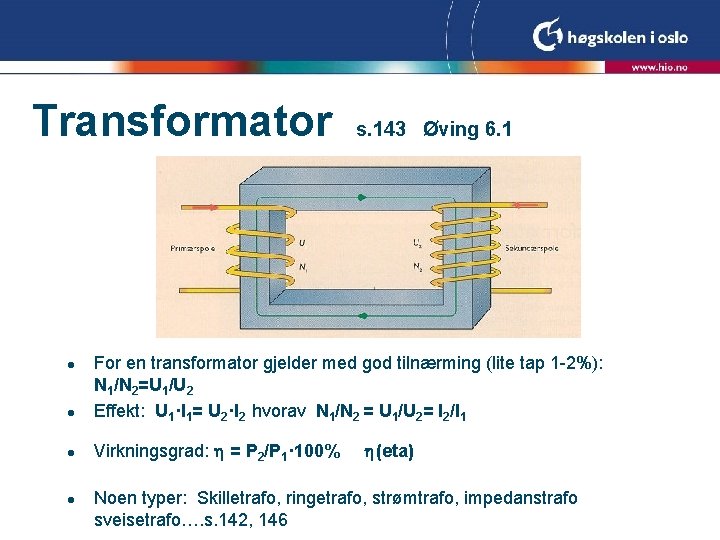

Transformator s. 143 Øving 6. 1 l For en transformator gjelder med god tilnærming (lite tap 1 -2%): N 1/N 2=U 1/U 2 Effekt: U 1·I 1= U 2·I 2 hvorav N 1/N 2 = U 1/U 2= I 2/I 1 l Virkningsgrad: = P 2/P 1· 100% l l (eta) Noen typer: Skilletrafo, ringetrafo, strømtrafo, impedanstrafo sveisetrafo…. s. 142, 146
