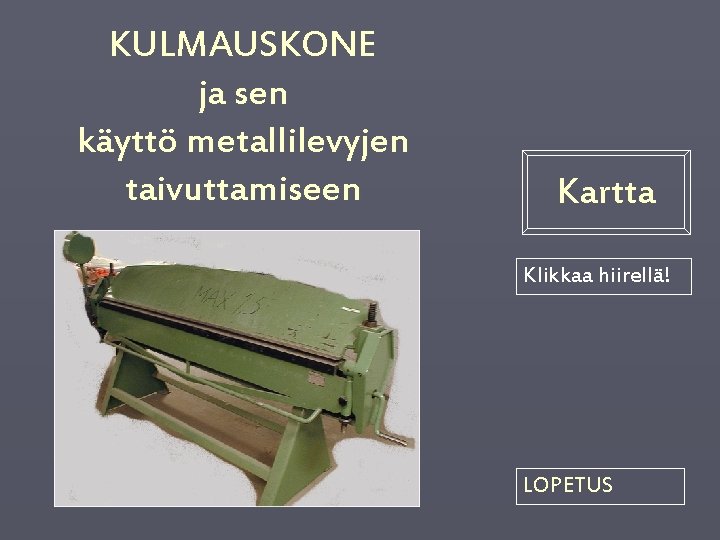

KULMAUSKONE ja sen käyttö metallilevyjen taivuttamiseen Kartta Klikkaa hiirellä! LOPETUS
LOPETUS KARTTA KULMAUSKONEEN ESITTELY TAIVUTTAMINEN TARKASTA ENNEN TAIVUTTAMISTA ERI KÄYTTÖKOHTEITA KULMAUSKONEELLE SOPIVAT MATERIAALIT Peltilaatikon taivutusesimerkki Esivalmistelevat työt * taittelu- ja piirrotus- suunnitelma * piirrotus * pellin leikkuu Taittelu kulmauskoneella Ohjelmassa pääset liikkumaan joko kartan tekstilaatikoita tai sivujen alalaitojen nuolilaatikoita hiirellä napauttamalla.
KULMAUSKONE 1. runko 2. kiinteä alapalkki 3. yläpalkki, johon kiinnitetty taivutusviivain 4. taivutusviivain 5. käsipyörä yläpalkin nostoa ja laskua varten 6. taivutuspalkki 7. taivutusvarsi 8. vastapaino 9. taivutuspalkin korkeusasetin 10. korkeusasettimen lukitus 11. taivutuskulman rajoitin 12. aseteltava takarajoitin Poikkileikkauskuva koneen rungosta
Kulmauskoneen eri käyttökohteita

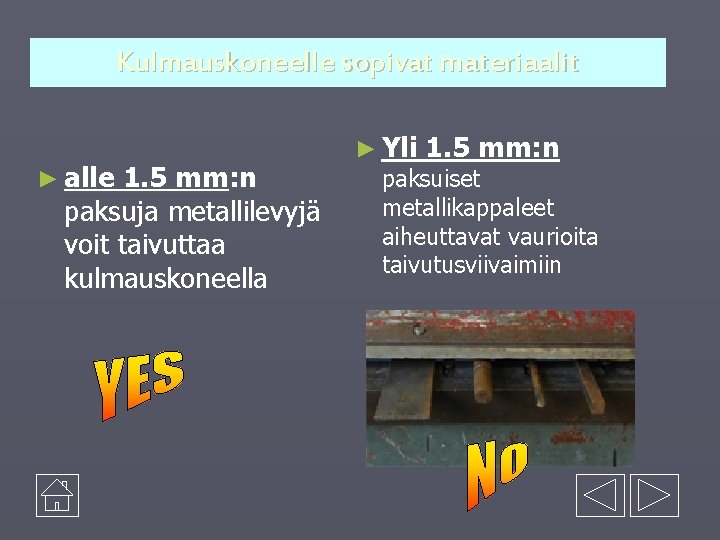

Kulmauskoneelle sopivat materiaalit ► alle 1. 5 mm: n paksuja metallilevyjä voit taivuttaa kulmauskoneella ► Yli 1. 5 mm: n paksuiset metallikappaleet aiheuttavat vaurioita taivutusviivaimiin
Taivuttaminen Kulmauskoneella metallilevyä voidaan taivuttaa haluttuun kulmaan. Tyypillisimpiä taivutustekniikoilla valmistettuja tuotteita ovat suorakulmaiset rakenteet esim. metalliprofiilit tai laatikot. Myös eri suuruisten pyöristyssäteiden valmistaminen on mahdollista
A)Tarkasta ennen taittamista !! Ovatko ylä-ja alapalkit samansuuntaisia ► Säätötarpeessa ota yhteys opettajaan ► • Levyn tulee sopia alapalkin ja taivutusviivaimen väliin. Säädä tarvittaessa
B)Tarkasta ennen taittamista ! ► Aseta kulmanrajoitin 11 haluamaasi kulmaan Huom! Pelti joustaa takaisin n. 2 -3 % ! ► Säädä takarajoitin (12) mikäli voit käyttää sitä työssäsi

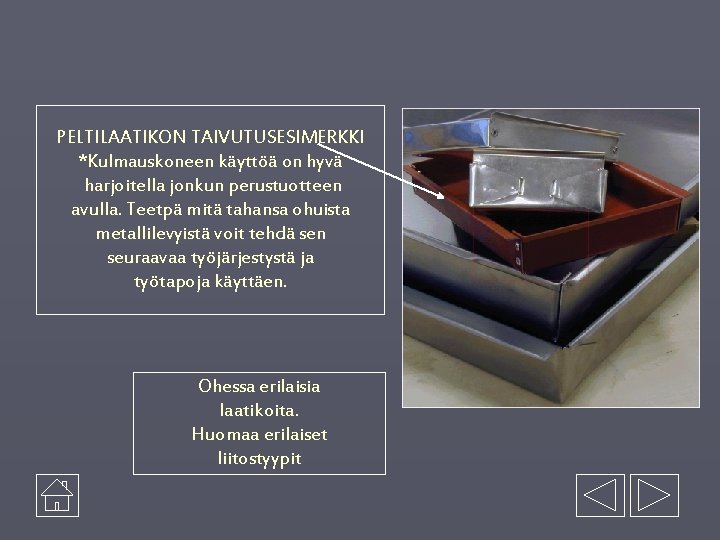

PELTILAATIKON TAIVUTUSESIMERKKI *Kulmauskoneen käyttöä on hyvä harjoitella jonkun perustuotteen avulla. Teetpä mitä tahansa ohuista metallilevyistä voit tehdä sen seuraavaa työjärjestystä ja työtapoja käyttäen. Ohessa erilaisia laatikoita. Huomaa erilaiset liitostyypit
Taittelu- ja piirrotussuunnitelma Mieti tuotteesi rakenne (esim. koko ja liitokset )ja laadi taittelusuunnitelma, josta ilmenee taittelujärjestys * Ohessa peltilaatikon taittelusuunnitelma * Tee taittelut numerojärjestyksessä !
Esivalmistelevat työt 1. levyyn piirrotetaan (=piirretään) taittelusuunnitelman mukaiset viivat. Pistepuikko 45 asteen kulmassa viivainta vasten (miksi ? ) 2. Onko taivutusjärjestys oikein? (voiko suunnittelemasi muodon taivuttaa eli voitko tehdä seuraavan taivutuksen edellisestä huolimatta)
3. Pistepuikolla kulmien merkitseminen 5. Reiän teko kulmaan leikkuun ja taittelun helpottamiseksi 4. Jäysteen poisto poranterällä 6. Pellin leikkuu viivoitusten mukaan
Laatikon taivutuksen vaiheita (seuraa taittelusuunnitelmaa) 1. Aloita taittamalla reunataitos jokaiseen reunaan 3. Taita laatikolle kantoreunat 2. Taitos painetaan kiinni leukojen välissä 4. Taita alakulmista ne kaksi, joiden mukana taittuvat pienet ”liitossiivekkeet”
5. Käytä laatikon pohjan pituista apukappaletta kahden viimeisen reunan taitossa Seuraa taivuttamista 6. Lopulta liitä kulmat valitsemallasi liitostavalla. Tässä kulmat on liitetty popniiteillä
