ŠKS PIEŠŤANY uvádza ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 1

Zachovanie čistého vzduchu a vody v Európe Conservation of Clean Air and Water in Europe ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 2

CONCAWE Conservation of Clean Air and Water in Europe Európska organizácia ropných spoločností pre životné prostredie, zdravie a bezpečnosť CONCAWE – bola založená v r. 1963 ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 3

CONCAWE Conservation of Clean Air and Water in Europe Asociácia ropných spoločností ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 4

CONCAWE Ochrana čistoty ovzdušia a vody v Európe ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 5

Zákony a vykonávacie vyhlášky nútia prevádzkovateľov petrochemických závodov k monitorovaniu, hláseniu a znižovaniu emisií prchavých organických zlúčenín (VOC). ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 6

Niektoré krajiny sa spoliehajú na firmy, aby samé od seba redukovali svoje emisie opravou únikových (netesných) miest, iné krajiny využívajú pokuty alebo dôrazné upozornenia na sankcie. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 7

V Spojených štátoch (U. S. A. ) vyžaduje AGENTÚRA NA OCHRANU ŽIVOTNÉHO PROSTREDIA od firiem, aby pri svojich LDAR programoch „Leak Detection and Repair“ (odhalenie únikových miest a ich oprava). ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 8

dôrazne dodržiavali procesy „Metódy 21“ ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 9

Táto metóda je menej bežná v krajinách mimo USA, kde ale tiež existujú metódy akceptované príslušným orgánom – SIŽP: Slovenská inšpekcia životného prostredia. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 10

Použitie termovíznej kamery na odhaľovanie unikajúcich plynov je uvedené ako „alternatívna metóda“ v rámci „Metódy 21“ a následne sa stala akceptovanou a vhodnou metódou zisťovania tesnosti i v rámci EU. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 11

V Európskej únii posúdili príslušné orgány, ako napr. CONCAWE použiteľnosť termovíznych kamier naladených na indikáciu uhľovodíkov na odhaľovanie únikov plynov. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 12

Prišli k záveru, že je to moderná, pokroková a v praxi veľmi dobre použiteľná alternatíva ku : konvenčným VOC metrom alebo „čuchajúcim“ metódam pre bodové zdroje emisií. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 13

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 14

CONCAWE Ochrana čistoty ovzdušia a vody v Európe ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 15

Záver Technika termovíznej kamery naladenej na zisťovanie uhľovodíkov (na odhaľovanie unikajúcich plynov obsahujúcich uhľovodíky) má širokú oblasť potencionálnych využití v petrochemickom priemysle, z ktorých majú všetky pozitívny prínos pre ochranu životného prostredia. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 16

Je akceptovaná ako skúška tesnosti v Metóde 21 - procedúry odhaľovania únikových miest a má jasné časové a finančné výhody oproti konvenčným VOC metrom alebo iným čuchacím metódam. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 17

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 18

Kamera na snímanie plynov pracujúca v pásme dlhých vlnových dĺžok ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 19

Kamera na snímanie plynov pracujúca v pásme dlhých vlnových dĺžok je vhodná najmä v nasledovných priemyselných odvetviach: ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 20

1. Distribúcia el. energie ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 21

Veľké množstvo zariadení používaných pri distribúcii el. energie vysokým napätím využíva ako izolačný plyn sulfid hexafluorid (SF 6). Umožňuje to väčšiu kompaktnosť zariadení a ich ochranu pred látkami vo vnútri transformovní. Kamera pracujúca v pásme dlhých vlnových dĺžok je veľmi citlivá na SF 6. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 22

2. Petrochemický priemysel ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 23

Priemyselné odvetvia, ktoré produkujú uhľovodíkové materiály z produktov ťažby ropy buď konverziou alebo ďalšou separáciou, ktorá sa za normálnych okolností nevykonáva v ťažobných rafinériách. Používané alebo vyrobené chemikálie sú dobre viditeľné kamerou na snímanie plynov pracujúcou v pásme dlhých vlnových dĺžok. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 24

V petrochemickom priemysle je hlavným motívom inšpekcií netesností : -zníženie straty na produktoch -odstránenie potencionálnych horľavých netesností - ochrana životného prostredia, ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 25

3. Chemický priemysel ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 26

Produkcia chemikálií z iných základných produktov. Kamera na snímanie plynov pracujúca v pásme dlhých vlnových dĺžok dobre reaguje na niektoré chemické látky využívané v tomto priemyselnom odvetví. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 27

4. POSKYTOVANIE SLUŽIEB ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 28

Podniky stále častejšie využívajú služby externých firiem na odhalenie a opravu netesností *LDAR - odhalenie netesných miest a ich oprava ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 29

Poskytovatelia LDAR služieb, ktorí doteraz využívali iné – (neobrazové) metódy odhaľovania unikajúcich plynov konštatujú výrazné zvýšenie produktivity a schopnosti odhalenia netesností s využitím termovíznych kamier naladených na uhľovodíky ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 30

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 31

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 32

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 33

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 34

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 35

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 36

Meranie úniku uhľovodíkov termovíznou kamerou Technológia spracovania obrazov infračervenej technológie Gas. Find. IR je významným vynálezom, ktorý podstatne skvalitňuje a zefektívňuje zisťovanie netesností v petrochemickom priemysle. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 37

Len v petrochemickom priemysle existuje množstvo využití, a to vďaka schopností infračervenej kamery Gas. Find. IR odhaliť najmenej 19 plynov, niektoré už pri koncentrácii menšej než 1 gram za hodinu. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 38

Spôsob skúšania tesnosti termovíznou kamerou naladenou na snímanie uhľovodíkov bol s úspechom prezentovaný na seminári pracovníkov Slovenskej inšpekcie životného prostredia 19. 4. 2011 v Piešťanoch. Spôsob skúšania tesnosti termovíznou kamerou naladenou na snímanie uhľovodíkov je akceptovaný v Európe na základe doporučenia organizácie CONCAWE (Conservation of Clean Air and Water in Europe) - Európska organizácia ropných spoločností pre životné prostredie, zdravie a bezpečnosť Concawe; táto organizácia bola založená v r. 1963. ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 39

ZÁVER Termovízia sa používa ako diagnostická metóda od sedemdesiatich rokov minulého storočia. Najväčšie rozšírenie zaznamenala v stavebníctve a v medicíne. V stavebníctve sa pomocou klasických termovíznych snímaní odhaľujú miesta únikov tepla; v medicíne sa pomocou termovíznych vyšetrení spoľahlivo diagnostikujú rôzne zápalové onemocnenia. Moderné termovízne kamery naladené na zisťovanie - identifikáciu prchavých organických zlúčenín (VOC) – plynov a ich rôznych zlúčenín umožňujú spoľahlivo lokalizovať netesnosti v petrochemických technologických zariadeniach a tým predchádzať technologickým haváriám, nežiaducim únikom, zvyšovať bezpečnosť prevádzkovania, ekologickú bezpečnosť výroby a v neposlednej rade zamedziť ekonomickým stratám únikmi uhľovodíkových látok ( ropa, nafta, deriváty). ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 40

ANNOTATION Thermal imaging technology has been used as a detection method since the seventies of the last century. The technology is broadly used in the building industry and medicine. The building industry applies thermal imaging to detect leakage of heat; thermal imaging inspection is used in medicine to uncover various contagious diseases. Modern thermal cameras calibrated to detect volatile organic compound (VOC) gases and their compositions can reliably find untightnesses in petrochemical equipments and thus avoid accidents, undesirable leaks and improve operation safety, protect the environment and last but not least lower economic losses by reducing leaks of hydrocarbons (petroleum, crude oil, derivates). ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 41

EN ISO 15848 -1 Priemyselné ventily. Meracie, skúšobné a kvalifikačné postupy na prchavé emisie. Časť 1: Klasifikačný systém a kvalifikačné postupy typovej skúšky ventilov EN ISO 15848 -2 Priemyselné ventily. Meracie, skúšobné a kvalifikačné postupy na prchavé emisie. Časť 2: Výrobné preberacie skúšky ventilov ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 42

Pre driek ventilu D 30 mm je dovolený únik -4 3 -1 5, 33. 10 Pam s STN EN ISO 15848 -1 Priemyselné ventily. Meracie, skúšobné a kvalifikačné postupy na prchavé emisie. (Strana 43 z 51) ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 43

Legislatívny proces v Európskom parlamente bol poznačený značnými rozpormi dotýkajúcimi sa úrovne sprísňovania požiadaviek na mieru znižovania emisií, vyplývajúcimi z najmä z ekonomických možností členských krajín. Konečné znenie Smernice je výsledkom rozsiahlych kompromisných rokovaní, do ktorých sa zapojilo aj Slovensko. -5 3 -1 až ~10 Pam s ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 44

RIEŠENIE : ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 45

Odhaľovanie netesných miest termovíznou kamerou Flir naladenou na uhľovodíky ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 46

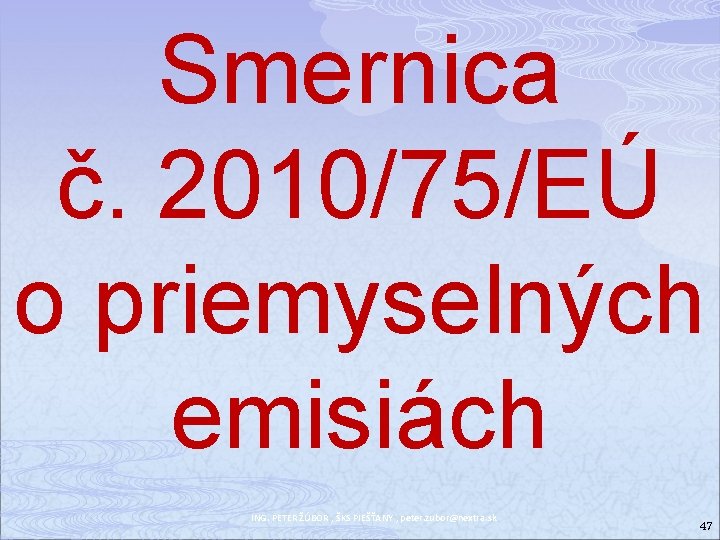

Smernica č. 2010/75/EÚ o priemyselných emisiách ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 47

Fugitívne emisie prchavých organických látok sú typické pre rafinérsky a petrochemický priemysel ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 48

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 49

ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 50

51

Ď A K U J E M Z A P O Z O R N O S Ť Ing. Peter Žúbor , ŠKS Piešťany , ul. A. Dubčeka č. 2, 921 01 Piešťany , peter. zubor@nextra. sk , peter. zubor@nextra. sk tel. fax, zázn. : +421 -33 -76 232 97 , mobil : +421 -903 438 325 www. netesnosti. informacie. sk ING. PETER ŽÚBOR , ŠKS PIEŠŤANY , peter. zubor@nextra. sk 52
