Krystalové mřížky
Krystalová mřížka - množina uzlových bodů, od nichž se odvozuje poloha konkrétních částic v krystalu Krystalových mřížek je dohromady 14 a člení se do sedmi základních soustav. V každé soustavě je jedna z prostorových mřížek „ jednoduchá“ (v tom smyslu, že má uzlové body pouze v rozích buněk) a jedna nebo více mřížek různě centralizovaných. S větší pravidelností krystalové mřížky roste tvrdost minerálu.
Trojklonná soustava Krystalová mřížka : jednoduchá Minerály : Albit Na[Al. Si 3 O 8] Mikroklin KAl. Si 3 O 8 Albit
Jednoklonná soustava Krystalové mřížky: • jednoduchá • bazálně centrovaná Minerály : Sádrovec Ca. SO 4· 2 H 2 O Mastek Mg 3 Si 4 O 10(OH)2 Sádrovec Amfibol Mastek
Čtverečná soustava Krystalové mřížky: • Jednoduchá • Bazálně centrovaná • Plošně centrovaná • Prostorově centrovaná Minerály: Olivín (Mg, Fe)2[Si. O 4] Topaz Al 2 Si. O 4. (F, OH)2 Baryt Ba. SO 4 Olivín Topaz
Tetragonální soustava Krystalové mřížky: • Jednoduchá • Prostorově centrovaná Minerály: Chalkopyrit Cu. Fe. S 2 Kasiterit (cínovec) Sn. O 2 Rutil Ti. O 2 Chalkopyrit Kasiterit
Krychlová soustava Krystalové mřížky: • jednoduchá • plošně centrovaná • prostorově centrovaná Minerály: Měď Zlato Stříbro Železo Diamant Halit Na. Cl Galenit Pb. S Fluorit Ca. F 2
Krystalické zlato Diamant Krystalické stříbro Železo Měď
Šesterečná soustava Krystalová mřížka: jednoduchá Minerály: Apatit Ca 3(PO 4)2 Beryl Be 3 Al 2 Si 6 O 18 Grafit (tuha) Grafit
Kosočtverečná soustava Krystalová mřížka: jednoduchá Minerály: Korund Al 2 O 3 Kalcit Ca. CO 3 Křemen Si. O 2 Magnezit Mg. CO 3 Magnezit Kalcit Korund

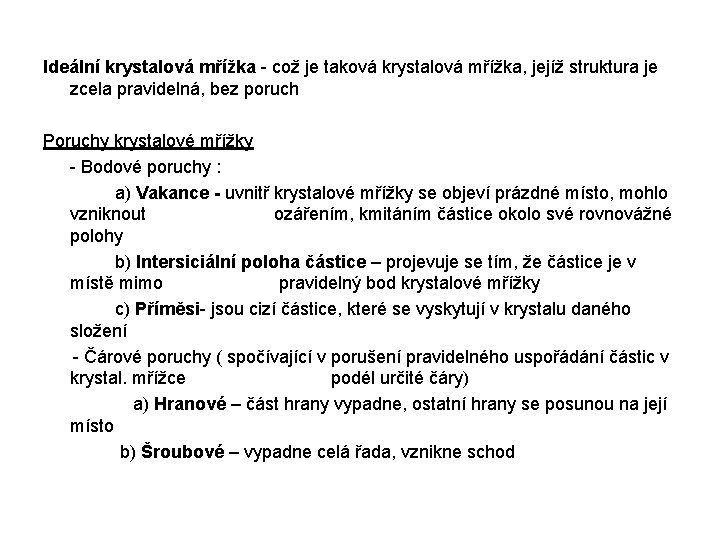

Ideální krystalová mřížka - což je taková krystalová mřížka, jejíž struktura je zcela pravidelná, bez poruch Poruchy krystalové mřížky - Bodové poruchy : a) Vakance - uvnitř krystalové mřížky se objeví prázdné místo, mohlo vzniknout ozářením, kmitáním částice okolo své rovnovážné polohy b) Intersiciální poloha částice – projevuje se tím, že částice je v místě mimo pravidelný bod krystalové mřížky c) Příměsi- jsou cizí částice, které se vyskytují v krystalu daného složení - Čárové poruchy ( spočívající v porušení pravidelného uspořádání částic v krystal. mřížce podél určité čáry) a) Hranové – část hrany vypadne, ostatní hrany se posunou na její místo b) Šroubové – vypadne celá řada, vznikne schod
Použité zdroje • Molekulová fyzika a termika • Krystaly, jejich vznik a použití • www. wikipedia. org
