Krótka historia budownictwa drogowego Najstarsza istniejąca droga brukowana Via Appia Antica
Konstrukcja dróg w cesarstwie rzymskim
Konstrukcja XVIII wiecznych dróg francuskich
Rodzaje robót ziemnych Ze względu na rozmiar pasa terenu: • liniowe • powierzchniowe • wykopy fundamentowe Ze względu na sposób wykonania • ręczne • mechaniczne Ze względu na usytuowanie względem poziomu terenu: • wykopy • nasypy

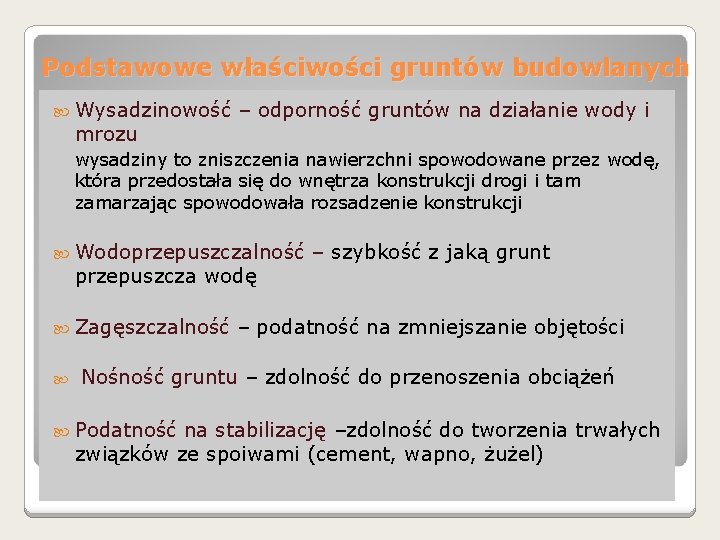

Podstawowe właściwości gruntów budowlanych Wysadzinowość mrozu – odporność gruntów na działanie wody i wysadziny to zniszczenia nawierzchni spowodowane przez wodę, która przedostała się do wnętrza konstrukcji drogi i tam zamarzając spowodowała rozsadzenie konstrukcji Wodoprzepuszczalność przepuszcza wodę Zagęszczalność – szybkość z jaką grunt – podatność na zmniejszanie objętości Nośność gruntu – zdolność do przenoszenia obciążeń Podatność na stabilizację –zdolność do tworzenia trwałych związków ze spoiwami (cement, wapno, żużel)
Klasyfikacja gruntów budowlanych Kategoria I – grunty sypkie, łatwe do odspajania łopatą (piasek suchy, ziemia orna bez zanieczyszczeń) Kategoria II – piasek lub ziemia z niewielkimi zanieczyszczeniami korzeniami, darniną, gliną, żwirem Kategoria III – grunty zanieczyszczone większymi korzeniami, żwirem, gliną, zawilgocone, trudne do odspojenia łopatą Kategoria IV – grunty, przy odspajaniu których trzeba używać kilofów, łomów itp. Narzędzi np. zleżała glina, ziemia z kamieniami, gruzem.
Przydatność gruntów do budowy nasypów Prawie wszystkie rodzaje gruntów nadają się do budowy dróg. Dyskwalifikuje się tylko grunty nie dające się zagęścić np. piaski i żwiry równoziarniste i okrągłe, gliny nawodnione, iły, grunty z miękkich skał wapiennych. Najlepszym materiałem są grunty niespoiste, różnoziarniste, przepuszczalne dla wody, niewysadzinowe,
Roboty przygotowawcze wyznaczenie pasa robót ziemnych- terenu na którym będą prowadzone roboty ziemne Oczyszczenie terenu – usunięcie drzew, krzewów, dużych kamieni, fundamentów Zdjęcie i zabezpieczenie humusu Przełożenie lub zabezpieczenie urządzeń obcych Odwodnienie terenu
Roboty przygotowawcze Odtworzenie w terenie położenia punktów charakterystycznych
Wyznaczanie zarysu nasypu
Wyznaczanie zarysu wykopu s/2+m*h 1: m s/2+m*h s h
