KROKI 1 0 Ivona Funari Jan Sacher Ozren

KROKI 1. 0 Ivona Funarić, Jan Sacher, Ozren Malinić, Nur Sukhnie Mentori: Nikolina Ćirić, Andrija Radica YSC 3 2018.

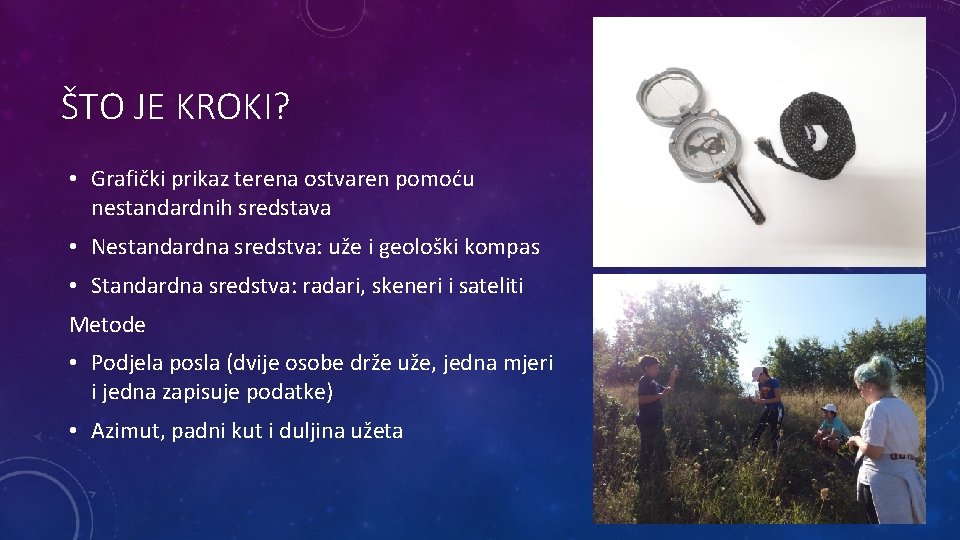

ŠTO JE KROKI? • Grafički prikaz terena ostvaren pomoću nestandardnih sredstava • Nestandardna sredstva: uže i geološki kompas • Standardna sredstva: radari, skeneri i sateliti Metode • Podjela posla (dvije osobe drže uže, jedna mjeri i jedna zapisuje podatke) • Azimut, padni kut i duljina užeta

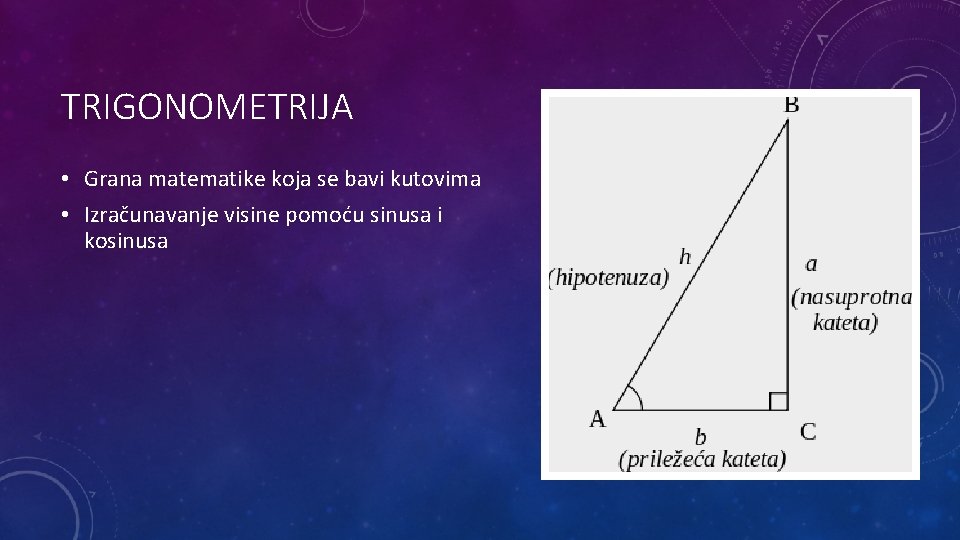

TRIGONOMETRIJA • Grana matematike koja se bavi kutovima • Izračunavanje visine pomoću sinusa i kosinusa

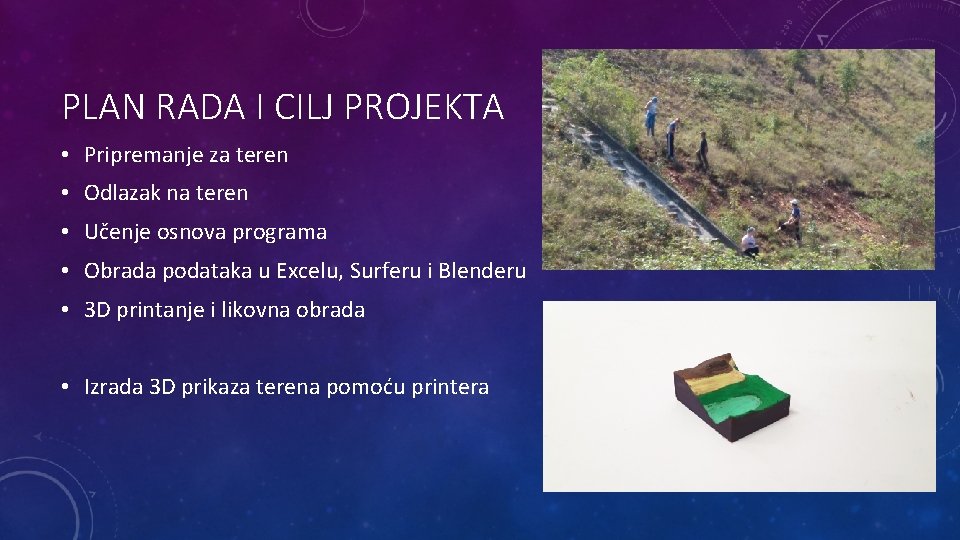

PLAN RADA I CILJ PROJEKTA • Pripremanje za teren • Odlazak na teren • Učenje osnova programa • Obrada podataka u Excelu, Surferu i Blenderu • 3 D printanje i likovna obrada • Izrada 3 D prikaza terena pomoću printera

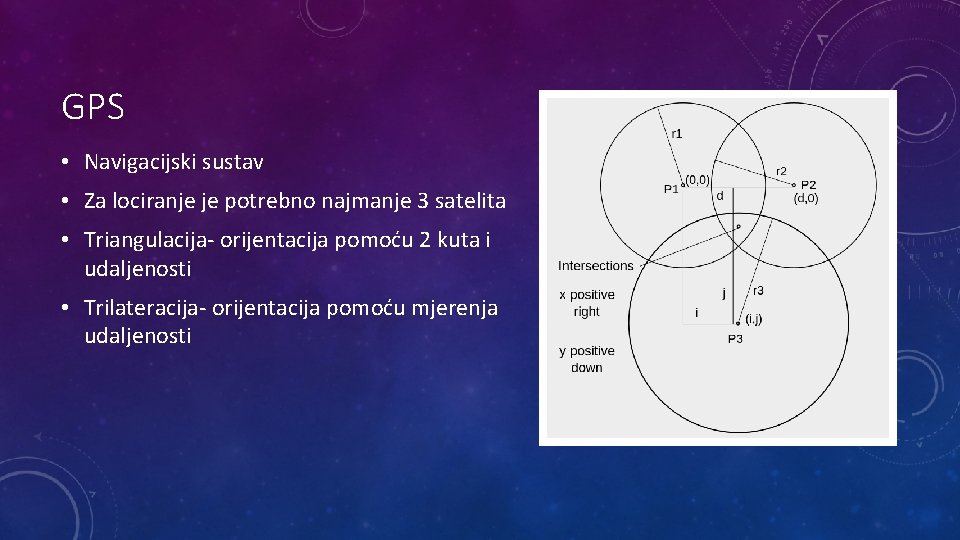

GPS • Navigacijski sustav • Za lociranje je potrebno najmanje 3 satelita • Triangulacija- orijentacija pomoću 2 kuta i udaljenosti • Trilateracija- orijentacija pomoću mjerenja udaljenosti

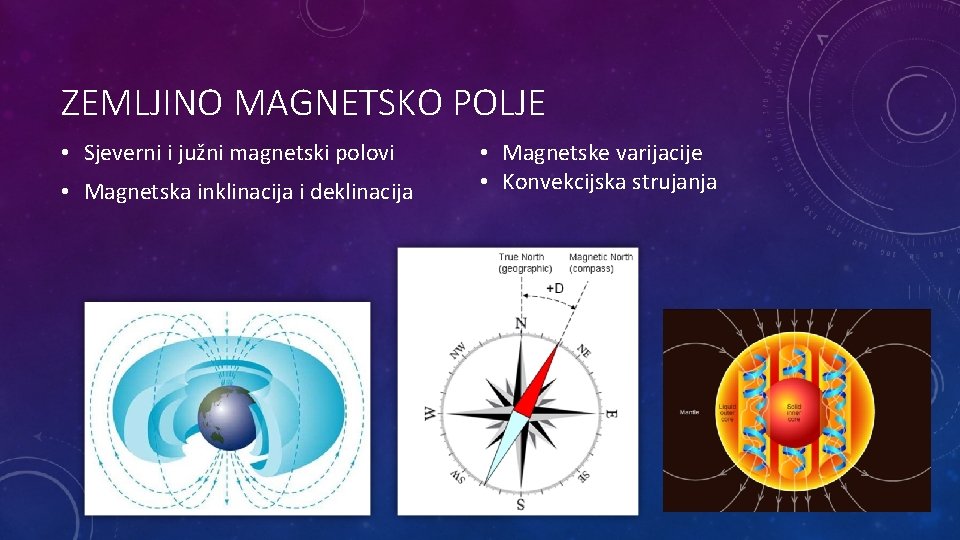

ZEMLJINO MAGNETSKO POLJE • Sjeverni i južni magnetski polovi • Magnetska inklinacija i deklinacija • Magnetske varijacije • Konvekcijska strujanja

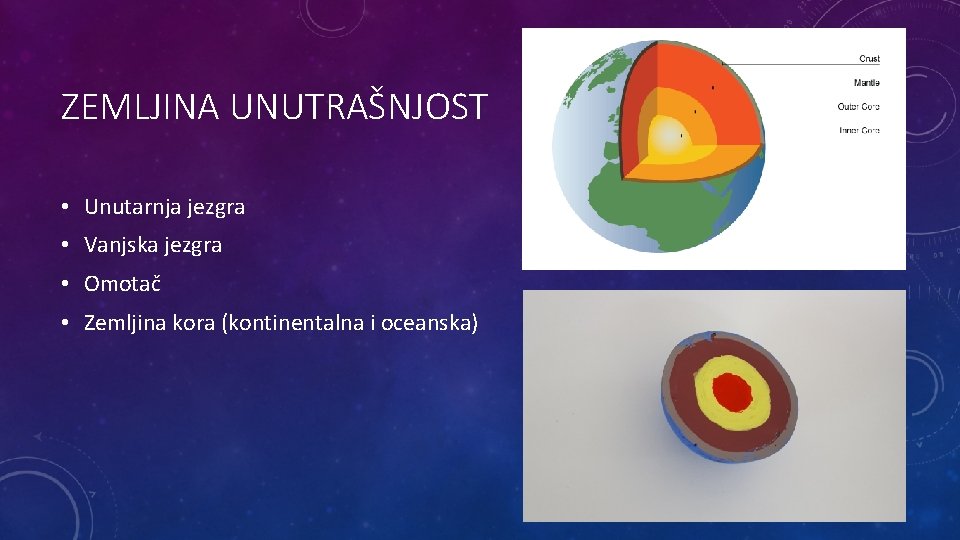

ZEMLJINA UNUTRAŠNJOST • Unutarnja jezgra • Vanjska jezgra • Omotač • Zemljina kora (kontinentalna i oceanska)

3 D PRINTER • Metoda manufakture „Additive Manufacturing“ • Upotreba: prototipovi, specijalizirani dijelovi, kućne potrebe, proteze, ustanove itd. Tijek 1. Softver siječe 3 D model na slojeve 2. Jedan po jedan sloj je ocrtan na podlogu 3 D printerom Dizajn • Delta robot

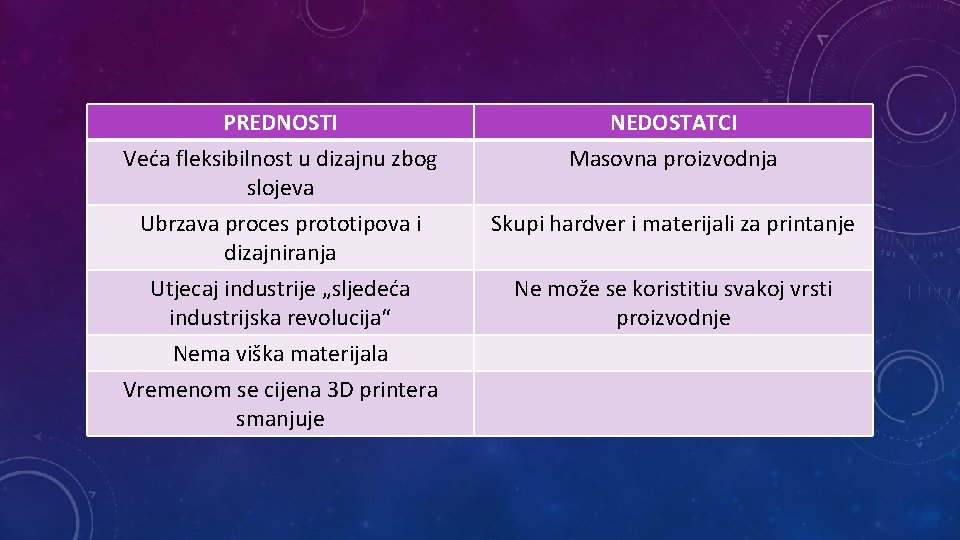

PREDNOSTI Veća fleksibilnost u dizajnu zbog slojeva NEDOSTATCI Masovna proizvodnja Ubrzava proces prototipova i dizajniranja Skupi hardver i materijali za printanje Utjecaj industrije „sljedeća industrijska revolucija“ Nema viška materijala Vremenom se cijena 3 D printera smanjuje Ne može se koristitiu svakoj vrsti proizvodnje

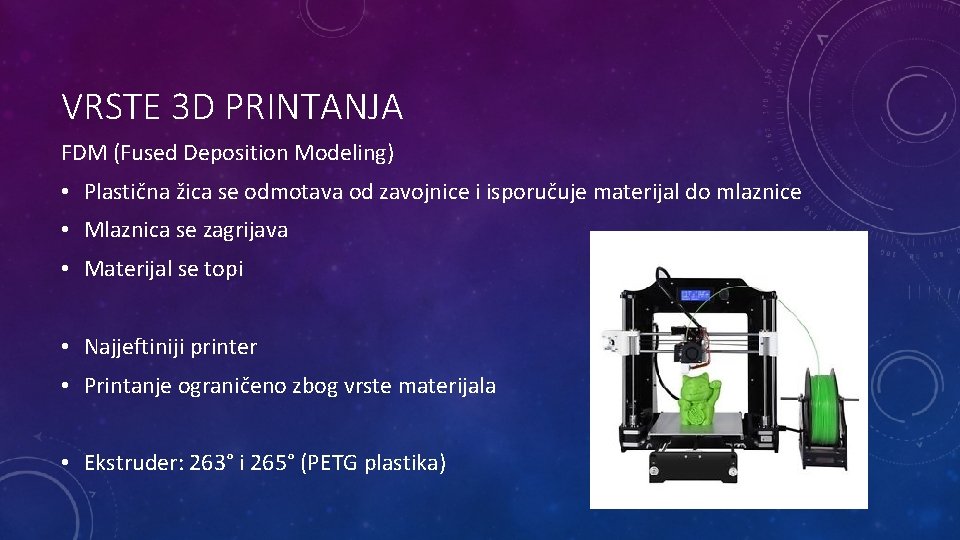

VRSTE 3 D PRINTANJA FDM (Fused Deposition Modeling) • Plastična žica se odmotava od zavojnice i isporučuje materijal do mlaznice • Mlaznica se zagrijava • Materijal se topi • Najjeftiniji printer • Printanje ograničeno zbog vrste materijala • Ekstruder: 263° i 265° (PETG plastika)

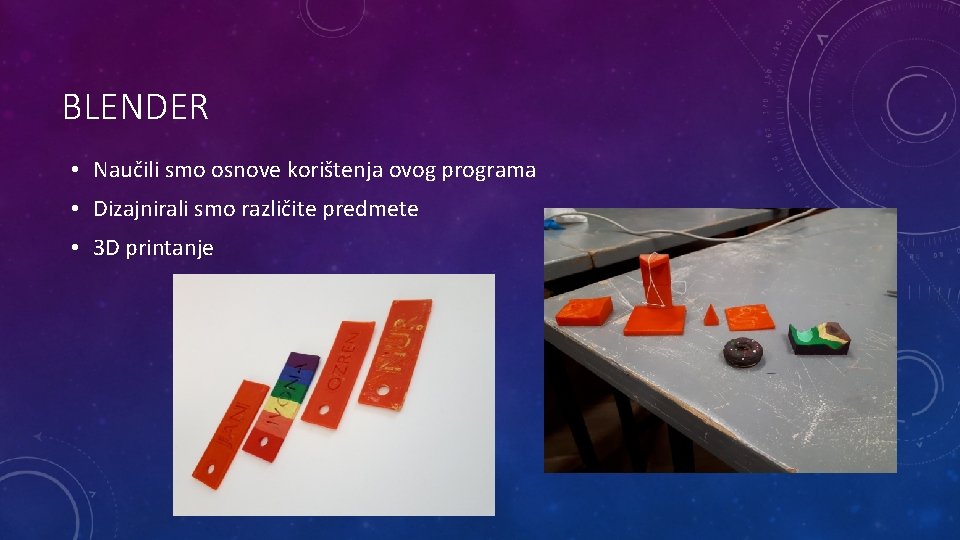

BLENDER • Naučili smo osnove korištenja ovog programa • Dizajnirali smo različite predmete • 3 D printanje

PYTHON • Programski jezik u kojem smo računali udaljenost dvije točke i skinuli prognozu za Višnjan • Naučili smo osnove programa

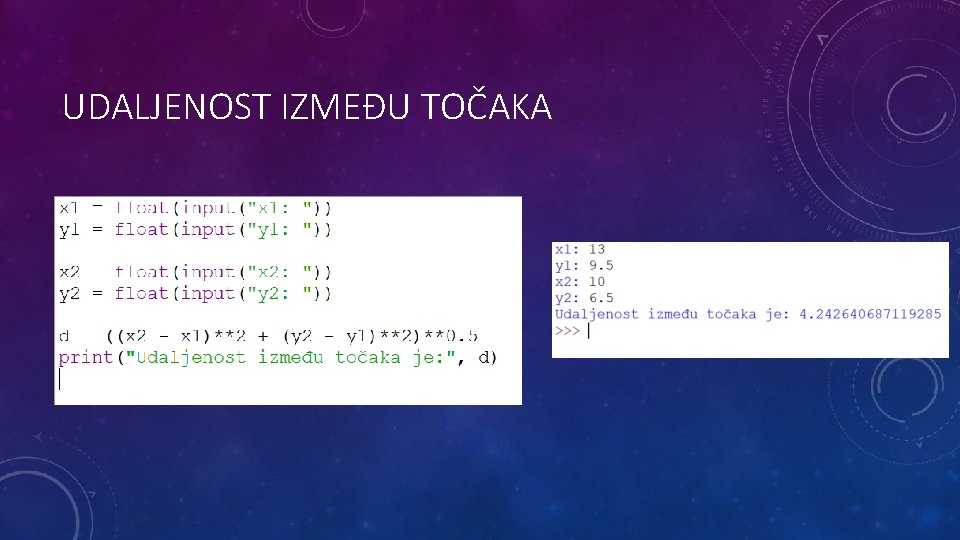

UDALJENOST IZMEĐU TOČAKA

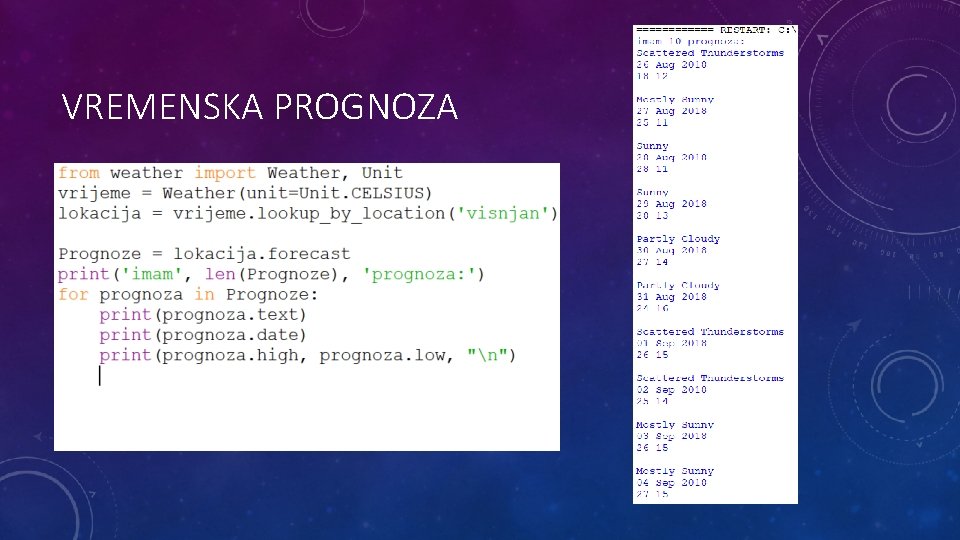

VREMENSKA PROGNOZA

PROBLEMI S KOJIMA SMO SE SUSRELI • Insektofobija • Vremenske nepogode • Tehničke poteškoće (3 D printer) • Nepristupačnost terenu

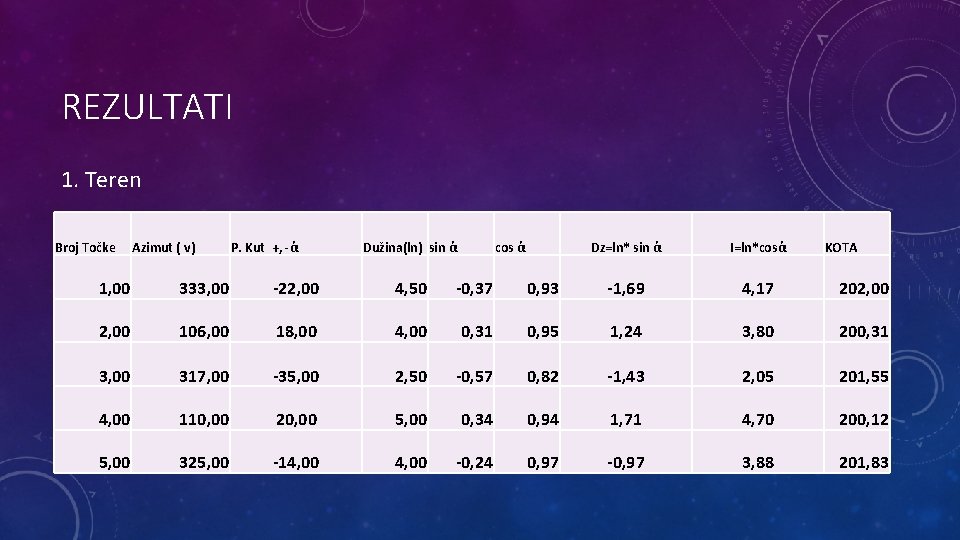

REZULTATI 1. Teren Broj Točke Azimut ( v) P. Kut +, -ἀ Dužina(ln) sin ἀ cos ἀ Dz=ln* sin ἀ I=ln*cosἀ KOTA 1, 00 333, 00 -22, 00 4, 50 -0, 37 0, 93 -1, 69 4, 17 202, 00 106, 00 18, 00 4, 00 0, 31 0, 95 1, 24 3, 80 200, 31 3, 00 317, 00 -35, 00 2, 50 -0, 57 0, 82 -1, 43 2, 05 201, 55 4, 00 110, 00 20, 00 5, 00 0, 34 0, 94 1, 71 4, 70 200, 12 5, 00 325, 00 -14, 00 -0, 24 0, 97 -0, 97 3, 88 201, 83

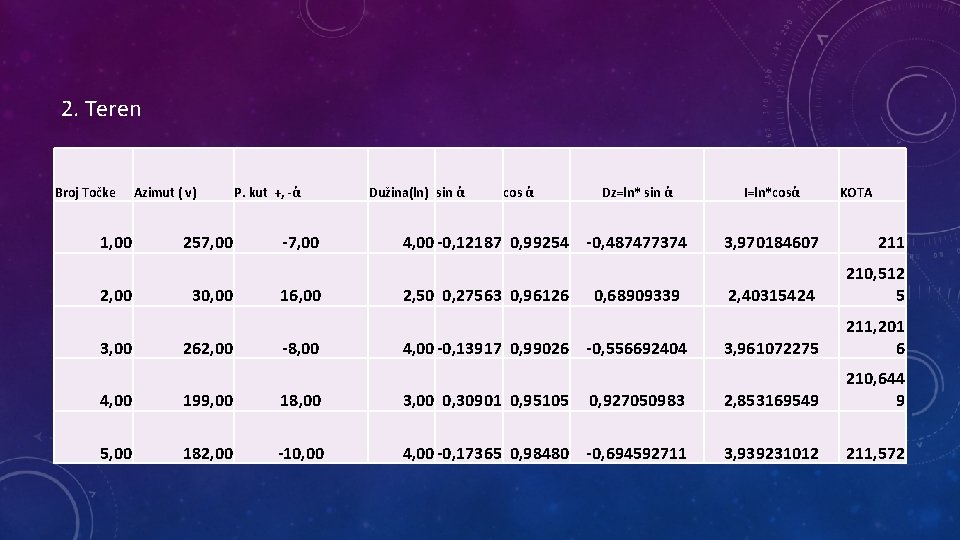

2. Teren Broj Točke 1, 00 2, 00 3, 00 Azimut ( v) 257, 00 30, 00 262, 00 P. kut +, -ἀ -7, 00 16, 00 -8, 00 Dužina(ln) sin ἀ cos ἀ Dz=ln* sin ἀ 4, 00 -0, 12187 0, 99254 -0, 487477374 2, 50 0, 27563 0, 96126 0, 68909339 4, 00 -0, 13917 0, 99026 -0, 556692404 I=ln*cosἀ KOTA 3, 970184607 211 2, 40315424 210, 512 5 3, 961072275 211, 201 6 4, 00 199, 00 18, 00 3, 00 0, 30901 0, 95105 0, 927050983 2, 853169549 210, 644 9 5, 00 182, 00 -10, 00 4, 00 -0, 17365 0, 98480 -0, 694592711 3, 939231012 211, 572

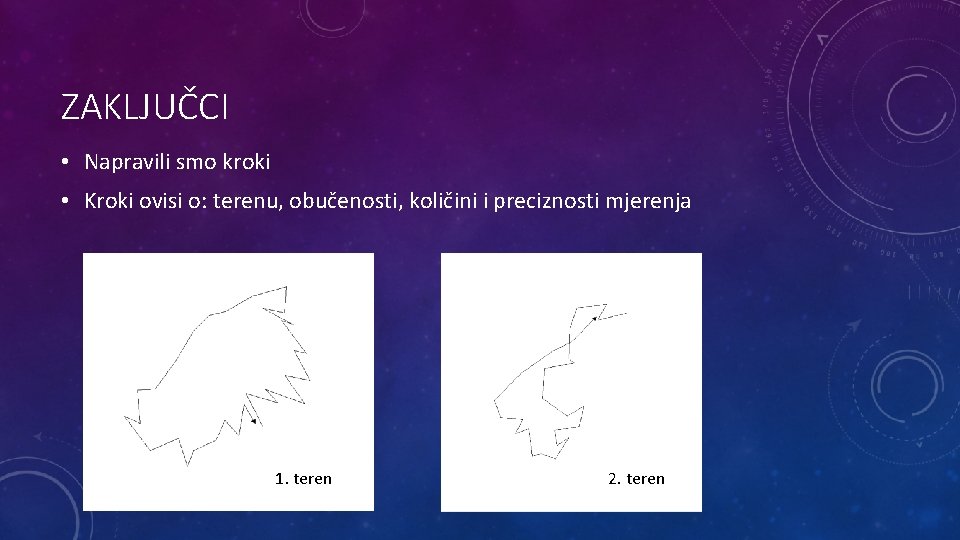

ZAKLJUČCI • Napravili smo kroki • Kroki ovisi o: terenu, obučenosti, količini i preciznosti mjerenja 1. teren 2. teren

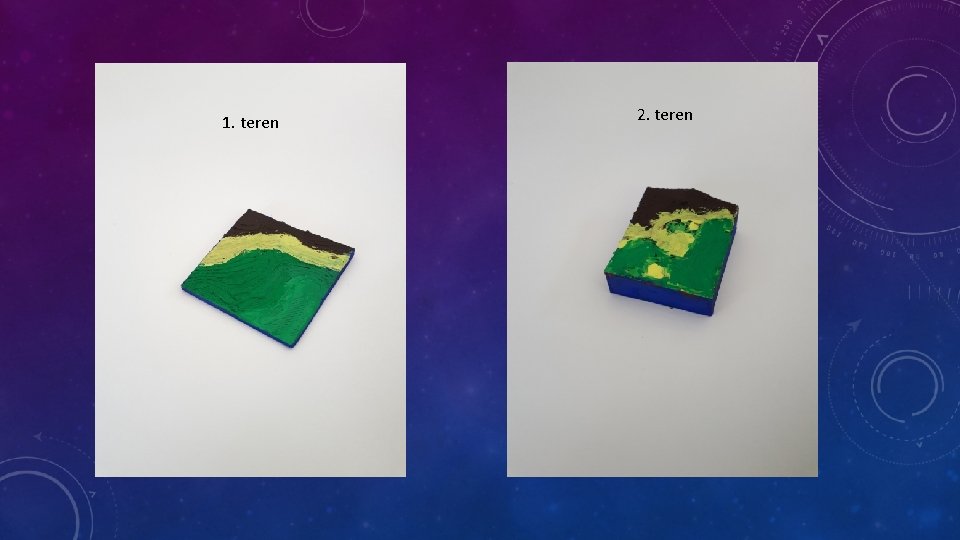

1. teren 2. teren

HVALA NA POZORNOSTI! Imate li pitanja?
