Krok za krokem ke zlepšení výuky automobilních oborů CZ. 1. 07/1. 1. 26/01. 0008 Švehlova střední škola polytechnická Prostějov

Modul 1 Elektrotechnika – obecná Elektrotechnické materiály Autor: Pavel Hodina

* Vodiče - jsou materiály, které vedou elektrický proud Rozdělujeme je na: • pevné – kovy, • kapalné – elektrolyty, • plynné - ionizované plyny. Dále je rozdělujeme na:

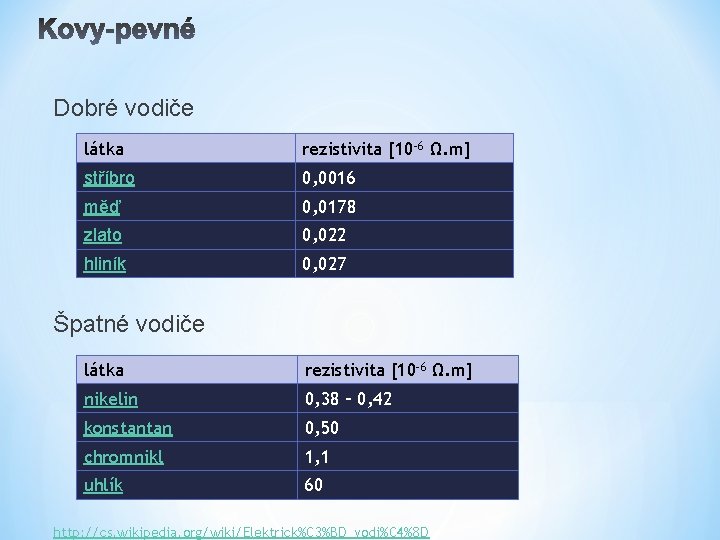

Dobré vodiče látka rezistivita [10 -6 Ω. m] stříbro 0, 0016 měď 0, 0178 zlato 0, 022 hliník 0, 027 Špatné vodiče látka rezistivita [10 -6 Ω. m] nikelin 0, 38 – 0, 42 konstantan 0, 50 chromnikl 1, 1 uhlík 60 http: //cs. wikipedia. org/wiki/Elektrick%C 3%BD_vodi%C 4%8 D

* Rtuť Vodné roztoky solí Kyseliny Elektrolýza http: //www. google. cz/imgres? imgurl

Jsou to ionizované plyny Plazma je ionizovaný plyn složený z iontů, elektronů (a případně neutrálních atomů a molekul), který vzniká odtržením elektronů z elektronového obalu atomů plynu, či roztržením molekul (ionizací). Plazma je čtvrté skupenství hmoty. Použití v televizorech, zářivkách, světelných reklamách

Vlastnosti polovodičů Polovodiče jsou materiály ze 4. skupiny Mendělejevovy tabulky. Nejznámější jsou germanium (Ge) a křemík (Si). Polovodič N Přidáme-li k prvku 4. skupiny příměs prvku 5. skupiny (např. arsén – As), bude při vzájemných vazbách mezi atomy mít atom příměsi jednu vazbu navíc - volný elektron. Atom proto nazýváme donorem. Volný elektron je nositelem elektronové vodivosti. http: //www. z-moravec. net/ext_el/pic/io/ecl_1. gif

Polovodič typu P Přidáme-li k prvku 4. skupiny prvek 3. skupiny zvaný akceptor (např. Indium – In), bude jeden elektron chybět. Vznikne kladný náboj - díra, polovodič má děrovou vodivost. Vodivost polovodičů vzrůstá přidáním příměsí. http: //www. z-moravec. net/ext_el/pic/io/ecl_1. gif

Polovodičové diody http: //www. iepa. cz/files/kb 105 -m. jpg http: //www. mylms. cz/obrazky/elektronika/zaverecky/113. png http: //static 2. tme. eu/katalog_pics/e/c/1/ec 15 ea 2928286 bc 026 ae 34 b 253630 d 26/1 n 5822. jpg http: //www. copsu. cz/mikrop/didakticka_pomucka/elektr onicke_soucastky/usmernovaci_dioda. jpg

Tranzistory http: //www. spsemoh. cz/vyuka/zel/obrazky/tranzistory. p ng http: //herniweb. cz/wp-content/uploads/tranzistor 2. gif http: //www. bcae 1. com/images/gifs/mosfet 01. gif http: //popular. fbmi. cvut. cz/elektrotechnika/Publishing. Im ages/Tranzistory/tranzistor_fet_schema. png

• Integrované obvody • Analogové • Digitální • Monolitické • Hybridní http: //www. avelmak. sk/shop/puzdra. gif http: //media. novinky. cz/996/139965 -top_foto 2 klnhv. jpg? 1357300020

• Stupeň integrace • SSI • MSI • LSI • VLSI http: //www. z-moravec. net/ext_el/pic/io/ecl_1. gif http: //extrahardware. cnews. cz/sites/defau lt/files/pictures/archive/novinky/2012/01 le den/lf/moly 1. jpg http: //jirky. webz. cz/img/technologie-hio-topologie. jpg

Izolanty a dielektrika • Izolant je materiál, který nevede elektrický proud. • Dielektrikum je materiál, který se polarizuje v elektrickém poli. • Ideální izolant neexistuje. Každý materiál obsahuje alespoň několik volných nosičů elektrického náboje.

Vlastnost Charakteristika Dielektrické ztráty Jsou to ztráty, které vznikají vložením dielektrika do elektrického pole, čímž vzniká teplo (ztráty). Elektrická pevnost Průrazné napětí při němž nastává průraz dielektrika nebo přeskok. Tepelná vodivost Tepelné namáhání izolantu vede ke zhoršení jeho elektrických a tepelných vlastností a hlavně k rychlejšímu stárnutí. Mechanické vlastnosti Mechanické namáhání izolantu se posuzují vlastnosti, které jsou vyjádřeny mechanickými veličinami.

• Plynné izolanty • Kapalné izolanty • Přírodní izolanty • Syntetické látky • Anorganické látky Pro elektrotechniku jsou nedůležitější izolanty ze skupiny syntetické makromolekulární látky a anorganické látky.

Syntetické makromolekulární látky Termoplasty Název Polyetylén Polypropylén Polyamid Polytetrafluoretylén Polystyrol Polyvynilchlorid Polymetylmetakrylát Polykarbonát Zkratka PE PP PA PTFE PS PVC PMMAS PC Polyvinylchlorid (PVC) se používá na opláštění vodičů a kabelů.

Syntetické makromolekulární látky Reaktoplasty Jsou to látky, u kterých pomocí tepla a chemických přísad (tvrdidel) dojde k prostorovému zesítění. Epoxidované pryskyřice – mají velmi dobré vlastnosti. Anorganické látky: • slída • keramika • elektrotechnické sklo • kamenina

*Keramika * PVC izolace * Gumové kabely *Izolátory *Dielektrika http: //www. google. cz/search? q=izolanty+a +dielektrika

Veškeré použité obrázky pocházejí z internetu a odborné literatury, jednotlivé odkazy jsou uvedeny na stránkách prezentace. Autorem textů je Pavel Hodina.
