Krivulje Krivulja trajanja protoka Za popreni presjek korita
![• P od do [mm] Pi [mm] ΔAi [km 2] <40 35 208](https://slidetodoc.com/presentation_image_h2/a670d9092e4facc63e6053956668a7a4/image-7.jpg "• P od do [mm] Pi [mm] ΔAi [km 2] <40 35 208")
![t [h] H [cm] Q [m 3/s ] 0 50 20 8 159 130](https://slidetodoc.com/presentation_image_h2/a670d9092e4facc63e6053956668a7a4/image-9.jpg "t [h] H [cm] Q [m 3/s ] 0 50 20 8 159 130")
- Slides: 9
Krivulje
Krivulja trajanja protoka Za poprečni presjek korita zadani su sljedeći podaci: uzdužni pad I= 1. 5 E-3, n= 1/50 m-1/3 s, pretpostavlja se jednoliko tečenje kanalom.
Za krivulju trajanja protoka, koja je dobivena kao prosjek iz niza promatranih godina, daju se podaci (tablica) na osnovu kojih je nacrtana krivulja. I) III) odrediti širinu dna b 1 osnovnog korita tako da prosječno samo 30 dana godišnje traje protjecanje i kroz puni profil korita koliko će se dana godišnje razina vode podići iznad nožice obaloutvrde koliko dana u godini treba očekivati da će dubina vode biti manja od 1 m

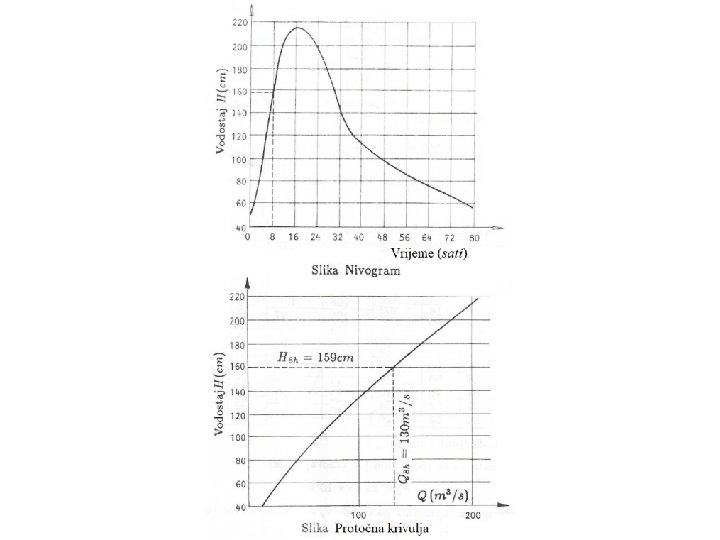

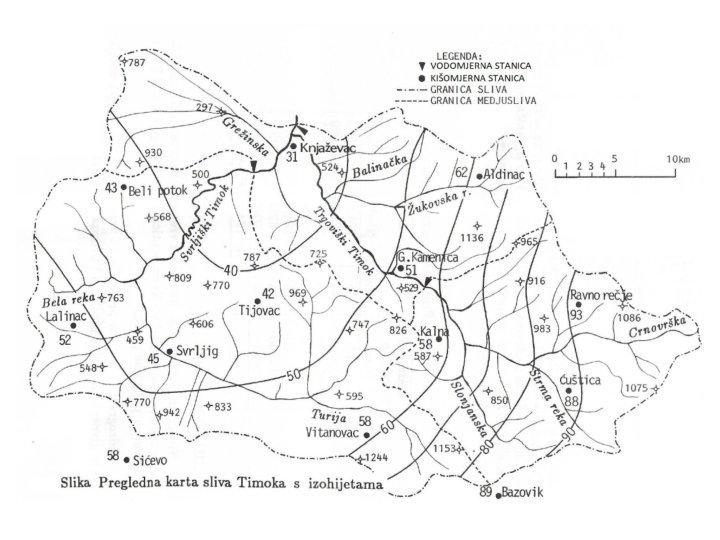

Volumen pale i otekle oborine Poplavni val kod Knjaževca prouzrokovale su oborine, čija je visina upisana (u mm) pored pojedinih kišomjernih stanica na slici. Na vodomjernoj stanici Knjaževac registrirani vodostaji prikazani su u tablici: t [h] 0 H [cm] 50 8 16 24 32 40 48 56 64 72 80 159 216 199 142 114 98 86 76 68 58 Protočna krivulja za vodomjernu stanicu Knjaževac dana je u tablici: H [cm] 40 60 80 100 120 140 160 180 200 220 Q[m 3/s] 13 27 43 62 83 107 131 154 179 207
• P od do [mm] Pi [mm] ΔAi [km 2] <40 35 208 40 – 50 45 368 50 – 60 55 284. 4 60 – 70 65 102. 8 70 – 80 75 104 80 – 90 85 82. 4 >90 95 92. 4

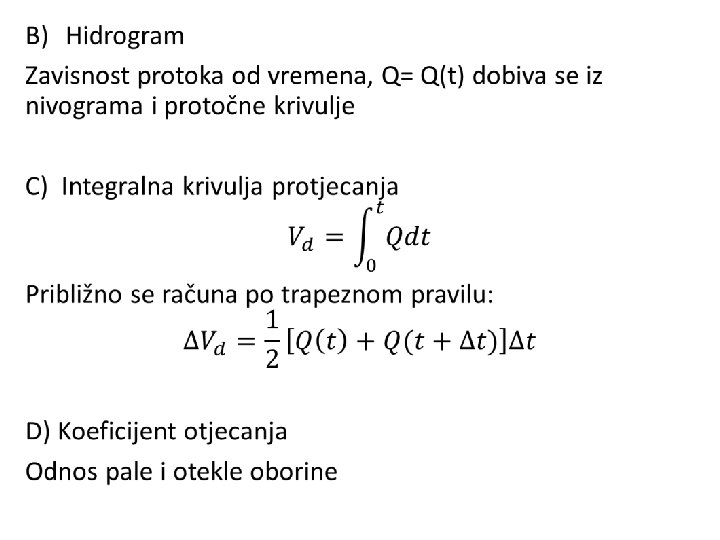

t [h] H [cm] Q [m 3/s ] 0 50 20 8 159 130 16 202 24 199 178 32 142 110 40 114 76 48 98 60 56 86 48 64 76 40 72 68 34 80 58 26
