Krimpovanje Postoje tri vrste konektora koji se koriste

Krimpovanje Postoje tri vrste konektora koji se koriste. RJ 45 se koristi pravljenju kabela za kompjuterske mreže. RJ 12 ćete mnogo češće videti. Imaju ga svi telefoni novije generacije. RJ 11 takođe možete naći na telefonu. Najčešće se ugrađuje na kabel koji vodi do slušalice. Bez obzira na tip i veličinu konektora oni se na isti način montiraju na kabl. Taj proces se zove krimpovanje.

• Za to će vam trebati poseban alat.

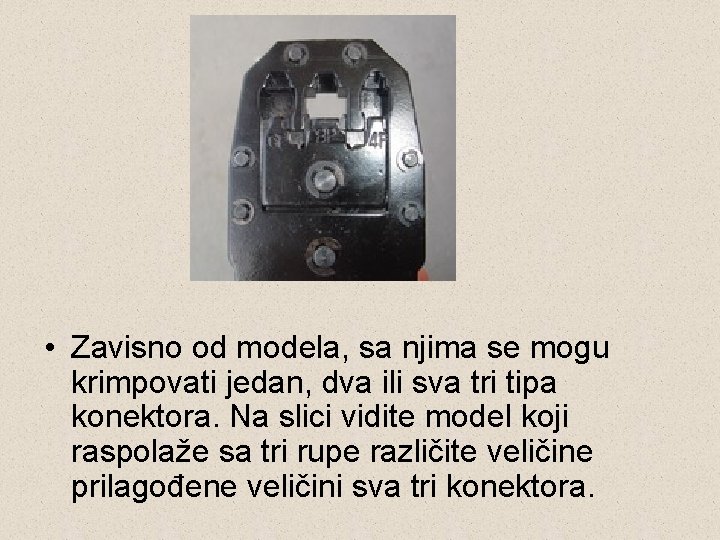

• Zavisno od modela, sa njima se mogu krimpovati jedan, dva ili sva tri tipa konektora. Na slici vidite model koji raspolaže sa tri rupe različite veličine prilagođene veličini sva tri konektora.

• Najpre ćete sa kabela skinuti omotač u dužini otprilike 6 mm. To možete da uradite sa posebnim dodatkom na kleštima koji automatski skida dovoljnu dužinu omotača kabla. Na slici, možete videti dodatak koji skida omotač ukoliko je kabel okrugao i pored toga dodatak kojim je moguće seći kabel.

• Kod telefonskog kabela, kada skinete izolacioni omotač, videćete četiri žice iako se za upotrebu telefona koriste samo dve. Pravilo je da se koriste samo srednje dve, znači u ovom slučaju crvena i zelena. U konektoru će one biti dve srednje kao i u samom kabelu.

• Pre nego što stegnete konektor kleštima proverite da li ste dobro skinuli izolaciju. Spoljašnji omotač u konektor mora da ulazi u dužini oko 5 mm. Sama konstrukcija konektora je takva da ćete bez problema ugurati provodnike unutra i to željenim redosledom.

• Odaberite odgovarajuću rupu na kleštima i postavite u nju konektor

• Zatim ubacite kabel

• I snažno stegnite klešta. Ovim ste u svaki provodnik zaboli po jedan lim koji će biti kontakt. Njih možete videti sa prednje strane konektora. Istovremeno ste slomili jednu plastiku koja je učvrstila sam kabel u konektoru čime je sprečeno izvlačenje kabela iz konektora.

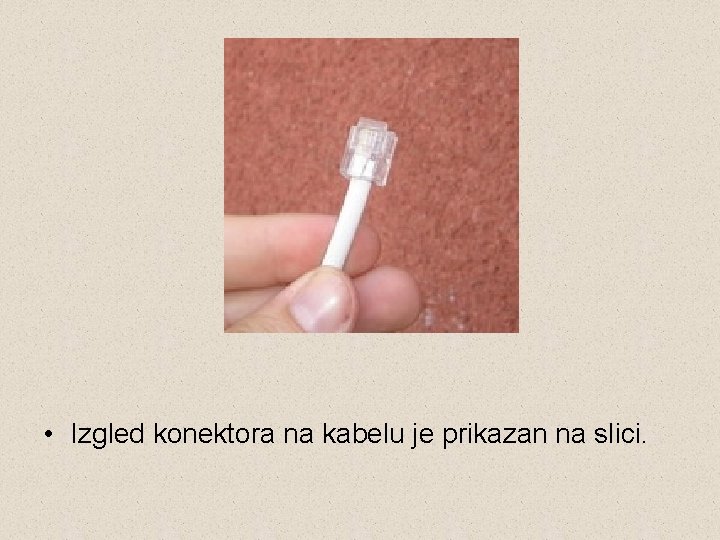

• Izgled konektora na kabelu je prikazan na slici.
