Manutenção em Transportadores de Correia KPJ Soluções em Engenharia www. kpjengenharia. com

Agenda 1. 2. 3. 4. 5. Fonte: Google Imagens KPJ Soluções em Engenharia www. kpjengenharia. com Recomendações de Segurança Introdução Fundamentos Funcionamento e Componentes Segurança em Transportadores de Correia 6. Manutenção em Transportadores de Correia

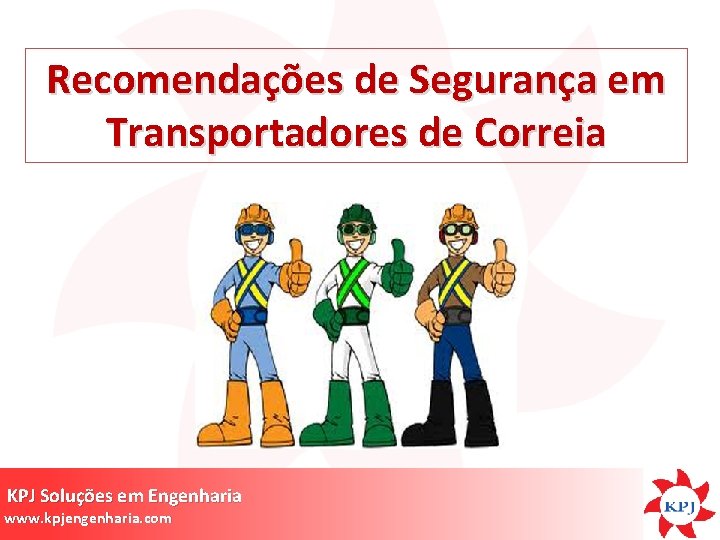

Recomendações de Segurança em Transportadores de Correia KPJ Soluções em Engenharia www. kpjengenharia. com

Recomendações de Segurança ü Pare, Observe e Analise seu ambiente antes de iniciar qualquer atividade ü Equipamentos de proteção individual e uniforme apropriado, em conformidade com as exigências do local (incluindo normalmente capacete, óculos de proteção e calçados com biqueira de aço) devem ser utilizados Fonte: Google Imagens ü Não toque nas partes móveis do equipamento KPJ Soluções em Engenharia www. kpjengenharia. com

Recomendações de Segurança ü Não operar os Transportadores de Correia sem todos seus componentes e proteções ü Realizar procedimento de bloqueio de energias para intervenções ü Manter-se afastado das partes móveis do equipamento enquanto o mesmo estiver em operação; ü Antes de ligar e desligar o equipamento deve se garantir que não haja nenhuma pessoa próxima ao Transportador. Nestes momentos todos devem se manter afastados do equipamento ü O manual estará sempre disponível para consulta. Na dúvida não execute a atividade ü Somente executar atividades com iluminação adequada ü Somente operar o equipamento com as proteções de segurança KPJ Soluções em Engenharia www. kpjengenharia. com

Recomendações de Segurança ü Nunca sente, atravesse ou passe sobre o equipamento, mesmo parado. Se for necessário transpor o equipamento, use a passarela ou utilize um caminho seguro ü Nunca faça manutenção ou limpeza com o equipamento em operação, mesmo se tratando de uma atividade simples ou breve ü Durante as intervenções de manutenção ou limpeza, procure utilizar todos os bloqueios de fontes de energia existentes no equipamento e também dos demais que o abastecem, colocando etiquetas/cadeados com trava. Procure também não encostar ou deixar ferramentas sob ou sobre o equipamento ü Após as intervenções de manutenção ou limpeza e antes do reinício da operação, certifique-se de que todas as ferramentas e os materiais de trabalho foram removidos do equipamento e dos chutes ü Evite se aproximar de equipamentos rotativos portando adornos, roupas folgadas, camisa para fora da calça ou, até mesmo, com cabelos longos soltos KPJ Soluções em Engenharia www. kpjengenharia. com

Recomendações de Segurança ü Evite transitar por algum ponto do equipamento onde existam materiais fugitivos acumulados em seu entorno ou onde não há proteção adequada em algum componente rotativo ü Todos os controles de emergência devem estar localizados próximo ao sistema, com fácil acesso e livres de entulhos ou de obstruções. Fonte: Google Imagens KPJ Soluções em Engenharia www. kpjengenharia. com

Introdução KPJ Soluções em Engenharia www. kpjengenharia. com

Histórico Fabricação de Correia Transportadora na Década de 20 Fonte: http: //tratoraco. com. br/home/conteudo/3314/2710/Historia-das-Correias-Transportadoras KPJ Soluções em Engenharia www. kpjengenharia. com

Histórico • A história inicia em 1830 em serrarias como um escorregador de borracha em uma calha de aço • Em 1850 a indústria de grãos desenvolveu os primeiros transportadores que reduziram o atrito da correia substituindo a calha de aço por uma série de polias • Em 1891 iniciou o transporte de minérios com quebra de paradigmas • Ao longos dos anos houve mudança nas polias que eram de madeira e as correias de algodão • Com o passar dos anos as polias sofreram mudanças e seus eixos passaram a ser apoiados em rolamentos, • O projeto foi aprimorado e três rolos independentes com rolamentos nas extremidades de seus eixos passaram a ser aplicados KPJ Soluções em Engenharia www. kpjengenharia. com

Histórico • Ao longo dos anos houve grande evolução no projeto dos transportadores de correia. Alguns pontos são destacados a seguir: • Aumento de capacidade dos transportadores • Aumento do percurso de transporte • Aumento de resistência das correias • Adequação dos tipos de coberturas para os materiais a serem manuseados • Criação de outros perfis de transportadores (planos, côncavos e tubulares) Fonte: http: //www. goodyearep. com. br/productsdetail. aspx? id=3130 KPJ Soluções em Engenharia www. kpjengenharia. com

Normas Internacionais Fonte: Google Imagens KPJ Soluções em Engenharia www. kpjengenharia. com

Norma Brasileira Fonte: Google Imagens KPJ Soluções em Engenharia www. kpjengenharia. com

Norma de Segurança – NR-12: Segurança no Trabalho em Máquinas e Equipamentos Fonte: Google Imagens KPJ Soluções em Engenharia www. kpjengenharia. com Esta Norma Regulamentadora e seus anexos definem referências técnicas, princípios fundamentais e medidas de proteção para garantir a saúde e a integridade física dos trabalhadores e estabelece requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos de todos os tipos

Segurança em Transportadores de Correia NR-12 • A NR-12 reformulada, constitui-se hoje: • De 19 títulos principais • Com 256 artigos e subartigos • Com 4 anexos gerais e 8 anexos específicos • Totalizando 783 itens os quais abrangem boa parte das máquinas e equipamentos e seus similares encontrados no setor industrial • E ainda que não explicitamente citados na norma, toda máquina e equipamento novo ou usado encontra-se abrangido pela NR-12 através dos artigos especificados ou por similaridade em sua forma de atuação • Quando há contratação de uma consultoria de NR-12 todos estes itens são avaliados, independente do Equipamento ou do Ramo de Atuação da Empresa KPJ Soluções em Engenharia www. kpjengenharia. com

Segurança em Transportadores de Correia Fonte: Marca Consultoria e Engenharia Introdução KPJ Soluções em Engenharia www. kpjengenharia. com

Segurança em Transportadores de Correia Introdução • A NR-12 aplica-se a todos os equipamentos móveis e equipamentos que realizam atividades de guindar, transportar e movimentar carga, tais como: q Empilhadeiras q Carretas reboque q Tratores de esteiras q Escavadeiras hidráulicas q Correias transportadoras (tesoura eletro-imã, garra) q Caminhões fora de estrada q Carretinhas q Caminhões basculantes q Paleteiras q Tratores de pneus q Pás-carregadeiras q Caminhão Munck q Guindastes articulados q Gruas q Carros-pórtico q Plataformas Móveis q Bobcat KPJ Soluções em Engenharia www. kpjengenharia. com q Carros de transferência veicular

Segurança em Transportadores de Correia Aplicação da NR-12 • Basicamente os Transportadores de Correia devem atender os seguintes requisitos: • Enclausuramento • Dispositivos de Parada Emergencial • Indicação de Movimento • Indicação de Partida • Dispositivo para prevenir queda de materiais • Sinalizações • Aspectos ergonômicos KPJ Soluções em Engenharia www. kpjengenharia. com

Transportadores de Correia KPJ Soluções em Engenharia www. kpjengenharia. com

Transportadores de Correia Fonte: Martin Eng. (2009). KPJ Soluções em Engenharia www. kpjengenharia. com

Transportadores de Correia Configurações Fonte: Mário Caetano (2014) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transportadora • Componente mais caro do equipamento • É constituída de: • Cobertura superior de borracha • Carcaça de lonas intercaladas de borracha de ligação • Carcaça de cabos de aço • Cobertura inferior de borracha Fonte: Gates (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transportadora – Cobertura Superior • As coberturas possuem os seguintes graus específicos para cada tipo de trabalho: • Abrasão - Indicada para condições gerais de impactos e resistência à abrasão • Alta Temperatura - Indicada para condições gerais de resistência à abrasão e temperatura constante de 120ºC (ex: AT – 120°C com picos de 150°C; e ATS para 205°C com picos de 300°C; ambas da Mercúrio) • Óleos e Ácidos - Indicada para materiais impregnados com óleo mineral e/ou vegetal • Transporte de Grãos - Resistente a óleos vegetais e agrotóxicos Antiestática e autoextinguível de chama KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transportadora – Cobertura Superior • Há Equivalência entre os Tipos de Coberturas Aplicação Veyance Maxbelt Mercúrio Super Extra Abrasão Global X / GRADE A HDS EAS Extra Abrasão – RMA Grau I Staker HDS EA Alta Abrasão – RMA Grau II B LD AB Abrasão e Ação Química B-Reação LD-Reação AB-Reação Óleos e Ácidos ORS Chemigum RO OAN Óleos e Ácidos – Temp. 120°C ORS Wingprene HOR - Abrasão, Impacto e Resinas Surpass Pinus EAR Óleo, Anti-Estática e Ainti-Chama Pathfinder Grãos TG / TGS Temperatura até 120°C 6740 A SHT AT Temperatura até 204°C Thermoshild SH-EPDM ATS Atóxica, Sanitária - ATX SAS Atóxica, Sanitária e Abrasão - ATX-Sugar - Óleos e Ácidos Cítricos ORS Chemvic Orange - KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transportadora – Carcaça • É o elemento de maior importância na correia, podendo ser construída de cabo de aço ou tecido. Possui as seguintes funções. • Resistência à tensão • Resistência à temperatura com o mínimo de esticamento Fonte: http: //www. rct. com. br/produtos/preform • Resistência a cargas, movimento tensionamento da correia • Fonte: http: //www. goodyearep. com. br/productsdetail. aspx? id= KPJ Soluções em Engenharia www. kpjengenharia. com e A seleção da carcaça depende da tensão requerida pelo transportador.

Componentes de um Transportadores de Correia Seleção de Correia Transportadora • Exemplo: Quais correias são equivalentes a uma correia de 3 lonas de Poliéster/Nylon com tensão de 66 KN/m? Mercúrio Veyance Maxbelt Borpac Contitech 2 PN 1200 EP 140/2 MB 140/2 PL 140/2 EP 250/2 2 PN 2200 EP 220/2 MB 220/2 PL 220/2 EP 400/2 3 PN 1200 EP 140/3 MB 140/3 PL 140/3 EP 400/3 3 PN 2200 EP 220/3 MB 220/3 PL 220/3 EP 630/3 3 PN 3000 EP 320/3 MB 320/3 PL 330/3 EP 1000/3 3 PN 4000 EP 420/3 MB 420/3 PL 420/3 EP 1250/3 4 PN 3000 EP 320/4 MB 320/4 PL 330/4 EP 1250/4 3 PN 5000 EP 500/3 MB 500/3 PL 500/3 EP 1600/3 4 PN 4000 EP 420/4 MB 420/4 PL 420/4 EP 1600/4 4 PN 5000 EP 500/4 MB 500/4 PL 500/4 EP 2000/4 5 PN 5000 EP 500/5 MB 500/5 PL 500/5 EP 2500/5 KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Roletes • O rolete é um conjunto de rolos, geralmente cilíndricos, e seu suporte (cavalete). Os rolos são capazes de efetuar livre rotação em torno do seu eixo, e são usados para suportar e/ou guiar a correia transportadora. • Conforme encontrado na norma CEMA, há 8 tipos de roletes: q Rolete de Carga q Rolete de Retorno q Rolete de Impacto q Rolete Auto-Alinhador q Rolete de Transição KPJ Soluções em Engenharia www. kpjengenharia. com q Rolete de Retorno com Anéis de Borracha q Rolete de Retorno em Espiral q Rolete em Catenária

Componentes de um Transportadores de Correia Roletes Fonte: http: //jmconsultoria. net/novo/engenharia-3 d/solidworks Fonte: http: //www. brasilpecas. com/Roletes%20 cavaletes. htm Fonte: http: //blocos. fabricadoprojeto. com. br/blocos-fp-3 d-cavalete-roletes-deimpacto-3 d-correia-transportadora-20 -tamanhos-ipart/ KPJ Soluções em Engenharia www. kpjengenharia. com Fonte: http: //www. imepel. com. br/index. php? uri=/produtos/

Componentes de um Transportadores de Correia Roletes Fonte: http: //www. projex. eng. br/roletes. htm Fonte: http: //pt. made-inchina. com/co_jsshuangjian/product_Spiral-Roller. Used-for-Belt-Conveyor_esouusgrg. html Fonte: http: //www. imepel. com. br/produtos/view/36 KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Roletes Fonte: FAÇO (1996) Fonte: http: //www. correiasdetransmissao. com. br/images/image/roletes 02. jpg KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Espaçamento entre Roletes • Leva em consideração os seguintes dados: • Peso da correia • Peso do material • Capacidade de carga dos rolos • Flecha da correia • Vida útil dos rolamentos • Tensão na correia Fonte: CEMA (2005) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Tambores • São elementos importantes num transportador de correia no que se refere à transmissão de potência, dobras, desvios e retorno da correia. Quanto ao seu acionamento, podem ser classificadas como Motriz ou Movido. 2 KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Tambores • Possuem os seguintes componentes: 1. Corpo 2. Discos laterais 3. Discos centrais 4. Cubos 5. Elementos de transmissão de torque (chavetas) 6. Eixo 7. Mancais 8. Revestimento Fonte: FAÇO (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Tambores • Possuem os seguintes Tipos de Revestimentos para funções específicas: Liso Cerâmico Diamante Ranhurado Dureza: 60 @ 65 Shore A (polias tração) & 40@50 (demais) KPJ Soluções em Engenharia www. kpjengenharia. com Fonte: Google Images

Componentes de um Transportadores de Correia Esticadores • O esticador da correia transportadora é responsável por manter a tensão mínima da correia para que a mesma opere. • Podem ser: • Automático por Gravidade (Horizontal ou Vertical) • Manual por Parafuso Fonte: FAÇO (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Esticador por Gravidade Vertical KPJ Soluções em Engenharia www. kpjengenharia. com Horizontal

Componentes de um Transportadores de Correia Esticador por Parafuso KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Escolha do Tipo de Esticador • Depende do Comprimento e Largura da Correia Fonte: FAÇO (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transferências (Chutes) • A região de transferência entre transportadores é conhecida como chute ou calha • Podem ser de alimentação ou de descarga. Fonte: Martin Engineering (2009) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Transferências (Chutes) - Revestimentos • Os revestimento possuem as seguintes funções no Chute: • Proteger a chapa base (chaparia do chute) de desgaste • Chapa ASTM A-532 – Classe 3 • Inox • Cerâmica • UHMW • Chapas Revestidas • Evitar o entupimento do chute • Um chute bem projetado elimina o uso de revestimento antiaderente KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Guias Laterais • Utilizadas onde existe a tendência do material derramar da correia tal como na zona de carregamento, as guias laterais são uma extensão dos lados do chute de carregamento, prolongando-se em paralelo, por certa distância, ao longo do Transportador de Correia. KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Raspadores e Limpadores • Os equipamentos de limpeza de um transportador possuem a função de remover o material aderido à correia. • No mercado há vários tipos desses equipamentos que são instalados tanto para remover os materiais aderidos na superfície que transporta a carga como na superfície de retorno http: //www. metso. com/br/miningandconstruction/mineracaoeconstrucao. nsf/Web. WID/WTB-09102022576 -7 F 3 B 1? Open. Document&mid=BC 641 EC 3 E 3323 B 54 C 225765 C 004569 B 0 KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Contra Recuo • Contra-recuos possuem o mesmo princípio dos freios e são encontrados em transportadores montados em aclive, para que não ocorra o retrocesso do transportador em caso de desligamento. • São instalados no acionamento do Transportador de Correia, após redução de velocidade (baixa rotação) ou antes da redução de velocidade, já diretamente na carcaça do redutor Fonte: http: //pt. slideshare. net/tectorequip/contra-recuos-tec-tor-25453830 KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Chaves de Emergência • Chaves de emergência são operadas manualmente, através de seus cabos e possuem a função de desligar o transportador caso ocorra qualquer anormalidade • São dispostas ao longo do transportador, em espaços regulares que variam de 30 a 60 metros. Fonte: http: //www. ab. com/pt/epub/catalogs/3377539/5866177/3378076/7131359/print. html KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Chaves de Desalinhamento • Chaves de desalinhamento são acionadas pela correia, desligam o transportador toda vez que a mesma se desvia de seu curso normal sobre os roletes (linha de centro do Transportador de Correia) • Dispostas em ambos os lados do transportador, em espaços de 25 a 30 metros, e com roletes guias afastados de 25 a 75 mm da borda da correia. KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Chaves de Velocidade • Chaves de velocidade desligam o transportador sempre que a velocidade ultrapassar o limite superior, ou ficar abaixo do limite inferior préestabelecido • Podem ser centrífugas, operando acopladas a um rolete de retorno especial, ou do tipo que opera com sensor magnético, em conjunto com o tambor (em geral, o de retorno). Fonte: http: //www. process-auto. com/pt-br/categoria/balancas-de-correias-transportadoras KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Chaves de Fim de Curso • Chaves de fim de curso são usadas nos limites de curso de transportadores móveis para evitar que os mesmos ultrapassem a posição desejada para descarga de material. Fonte: FAÇO (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Chaves de Nível • Chaves de sonda são destinadas a controlar alturas de pilhas e evitar entupimento dos chutes de descarga dos transportadores, por acúmulo de material nos mesmos. • Utilizadas, também, para controlar o nível do material em silos de armazenagem Fonte: FAÇO (1998) KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Acionamento • É responsável pelo movimento dos transportadores de correia. Pode ser ligado ao Tambor Motriz através de um acoplamento ou diretamente no eixo do Tambor • A configura clássica dotada de um Motor Elétrico, um Acoplamento de Alta Rotação, um Redutor e um Acoplamento de Baixa Rotação ligado ao eixo do Tambor Motriz KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Acionamento • Há outro tipo de configuração onde o acionamento já é ligado diretamente no tambor motriz, neste caso, usa-se somente um Motoredutor de eixo oco ou um Motoredutor com um acoplamento de Baixa Rotação KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Acionamento • O Acionamento de um Transportador de Correia pode ser encontrado tanto na Cabeçeira do Transportador como na área Central ou na região de Retorno do mesmo • Para a escolha adequada para o Transportador de Correia, deve-se levar em conta: • Perfil do Transportador • Espaço disponível • Potência transmitida – tamanho do acionamento • Sentido da correia – reversível ou não • Tensões resultante na correia KPJ Soluções em Engenharia www. kpjengenharia. com

Componentes de um Transportadores de Correia Acionamento – Acoplamentos • Tipos mais comuns de Acoplamentos: • Acoplamentos de engrenagem • Acoplamentos de elástico • Acoplamentos de lâminas • Acoplamentos de tambor • Acoplamentos de segurança • Acoplamentos rígidos • Acoplamentos hidráulicos KPJ Soluções em Engenharia www. kpjengenharia. com

Manutenção em Transportadores de Correia Fonte: http: //www. qualitecnica. ind. br/ KPJ Soluções em Engenharia www. kpjengenharia. com

Manutenção em Transportadores de Correia Impacto de Falhas de Transportadores de Correia KPJ Soluções em Engenharia www. kpjengenharia. com

Manutenção em Transportadores de Correia Impacto de Falhas de Transportadores de Correia Paradas por Falhas de Equipamentos em 36 meses 100% 12930100. 00% 14000 12000 Duração (min) 10000 8846 7457 8000 5982 50. 73% 6310 6000 59. 01% 55. 14% 68. 93% 65. 76% 62. 56% 74. 58% 71. 91% 77. 06% 60% 40. 12% 40% 28. 92% 4000 Duração 2482 2186 15. 69% 2000 1999 1805 1783 1684 1504 20% 1397 www. kpjengenharia. com e at rd br do Vi Tr an sp o rta ira Pe ne s Ou tro S 2 ór Co rr ia ei a PV -2 B a lic M ira te Es do r or ta sp an Tr et á a ei Co rr de en im Al o rr Ca M -5 or M ta d un dá ec or S M ist ur ad e do rd or ta sp an Tr rio S 1 Co rr ei a Si n de na M áq ui e bl Ba la nç a Ta Do s te r Fe e a or ad in Pr st or au Ex de 17 al cip io ár im Pr or ad ur Equipamento KPJ Soluções em Engenharia -1 0% r 0 M ist 80% Participação

Manutenção em Transportadores de Correia Tipos de Manutenção em um Transportador de Correias • Manutenção Preditiva • Termografia • Análise de Vibraação Qual a mais Problemática? ? • Análise de Óleo • Manutenção Preventiva • Lubrificação • Inspeção • Manutenção Corretiva Fonte: http: //corta-fitas. blogs. sapo. pt KPJ Soluções em Engenharia www. kpjengenharia. com

Manutenção em Transportadores de Correia Avaliação do Conhecimento Técnico da Equipe É capaz de ser instrutor no assunto Está apto a desempenhar a função no assunto Necessita aprofundamento no assunto Operação Coqueria Necessita capacitação no assunto Eletro-Eletrônica Calcinação 100, 0% Operação Sinterização 80, 0% Eletro-Eletrônica Carboquímico Operação Pátio de Matérias-Primas 60, 0% 40, 0% Eletro-Eletrônica Pátio de Matérias-Primas Operação Carboquímico 20, 0% Eletro-Eletrônica Sinterização Eletro-Eletrônica Coqueria Mecânica Calcinação Mecânica Carboquímico KPJ Soluções em Engenharia www. kpjengenharia. com Operação Calcinação Mecânica Coqueria Mecânica Sinterização Mecânica Pátio de Matérias-Primas

Manutenção em Transportadores de Correia Avaliação do Conhecimento Técnico da Equipe e calhas de Mecânica / Área- Pátios Mapa de Conhecimento. Peneiras Específico Sistema de despoeiramento (úmido e seco) Ventilação (sopradores, exaustores e filtros) vibratórias 120. 00% 100. 00% 80. 00% Transportadores (correias e esteiras metálicas) Britadores e quebradores 60. 00% É capaz de ser instrutor no assunto 40. 00% Balanceamento Balanças 20. 00% Está apto a desempenhar a função no assunto 0. 00% Resfriadores Válvulas Máquina de sinter e forno de ignição Bombas Máquinas Móveis KPJ Soluções em Engenharia www. kpjengenharia. com Moinho de barras Misturadores Necessita aprofundamento no assunto Necessita capacitação no assunto

Manutenção em Transportadores de Correia Avaliação do Conhecimento Técnico da Equipe • Com profissionais não apto para a Inspeção e/ou Intervenções temos o aparecimento de falhas simples: • Travamento de Mancais • Quebra de Rolos • Rasgo de Correias • Desgaste acentuado de chutes • Impacto no Custo de Manutenção KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Especialidades da Inspeção em Transportadores de Correia • Mecânica • Elétrica • Instrumentação KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia • Em casos excepcionais a Inspeção em Transportadoras ocorre Diariamente ou Todos os Turnos • Caso contrário ela ocorre: • Semanalmente • Mensalmente • Anualmente • OBSERVAÇÃO: Antes de qualquer intervenção deve-se realizar o procedimento de Bloqueio de Energias. KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Componentes Inspecionados • Redutor • Acoplamentos de Alta e Baixa • Motor Elétrico • Tambores • Mancais e Rolamentos • Roletes • Correia Transportadora • Correia de Transmissão • Dispositivos de Segurança • Chute e seus acessórios KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Redutores: Vedação da Carcaça: Com Vazamento NÃO OK KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Mancais dos Tambores: Inspeção Insegura de Mancal KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Mancais dos Tambores: Vedação do Mancal: NÃO OK KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Tambores: Acúmulo de Material no Tambor de Retorno – NÃO OK KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Correia Transportadora: Crítico Rasgo Transversal – NÃO OK KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia Mecânica Semanal Correia Transportadora: Alinhamento: Desalinhada e esbarrando na Estrutuura - NÃO OK KPJ Soluções em Engenharia www. kpjengenharia. com

Inspeção em Transportadores de Correia • Qual o segredo do bom funcionamento de um Transportador de Correia? • Uma boa Inspeção? • Bons Padrões de Manutenção? • Equipe Qualificada? • Auditoria dos Padrões de Manutenção? • Gestão? KPJ Soluções em Engenharia www. kpjengenharia. com

Conclusão http: //blog. aredacaodasuavida. com. br/8 -dicas-conclusao-arrasadora/ KPJ Soluções em Engenharia www. kpjengenharia. com

Conclusão • Para um Transportador de Correia operar com Índices satisfatórios deve-se ter: • Uma boa Inspeção • Bons Padrões de Manutenção • Equipe Qualificada • Auditoria dos Padrões de Manutenção • Manutenção Preditiva confiável • Gestão de Ordens, Notas e Custos • Equipe comprometida KPJ Soluções em Engenharia www. kpjengenharia. com
