Korrzill aclok Korrzis krosodsok ltalnos korrzi egyenletes az

Korrózióálló acélok

Korróziós károsodások Általános korrózió: -egyenletes az egész felületen (gőzvezeték, kívül kénsavas közeg) Szelektív korrózió: -többfázisú szövetben (Cu-Zn ötvözet, a Zn korrodál) Lyukkorrózió: -depassziválódott foltokban (repülőgép víztartály, tisztítószerek)

Korróziós károsodások Interkrisztallin korrózió: -kristályhatár menti kiválás depassziválódás (ausztenites saválló acélból készült elektrolitikus cella) Feszültségkorrózió: -oldékonyság változás mechanikai feszültség hatására (ausztenites acélcső, kémiai feldolgozó üzemben, klorid)

Elektrokémiai korrózió: elektrolit jelenléte, a fém ionjai az elektrolitba oldatba mennek Kémiai korrózió: nincs elektrolit, gázzal, folyadékkal való érintkezés Feszültségkorrózió: elektrokémiai korrózió + mechanikai feszültség, mely az oldódást egy adott területre koncentrálja Sorrend: elektródpotenciál katód - anódos fél korrodál Korróziós folyamatok

A korrózióálló acélok működési elve Passziválódás: -a Cr atomok elektronokat vesznek fel vastól (1 Cr - 5 Fe) -vékony Cr-oxid réteg a felületen -felületi elektrokémiai tulajdonságok megváltoznak (nemesebb irányba) -öngyógyuló képesség oxidáló közegben

Schaeffler-diagram

Ferrites korrózióálló acélok Összetétel: Cr 12 -14 %, C 0, 1 % Cr 24 -26 %, C 0, 1 % Jellemzők: -képlékeny, elridegedésre hajlamos -szemcseméret, szemcsedurvulás, hegesztés -jó szilárdság Alkalmazás: -háztartási, orvosi, tejipar, söripar belsőépítészet

Martenzites korrózióálló acélok Összetétel: Cr 12 -14 %, C 0, 2 % Cr 12 -14 %, C 0, 4 % Cr 16 -18 %, C 1, 0 % Jellemzők: -nagy szilárdság, kicsi szívósság -edzés, nemesítés szükséges -ötvözők a mátrixban Alkalmazás: -turbinalapátok, kések, orvosi és háztartási eszközök

Ausztenites korrózióálló acélok Összetétel: Cr 18 %, Ni 8 %, C 0, 1 % Cr 25 %, Ni 20%, C 0, 1 % Jellemzők: -kicsi szilárdság, nagy szívósság -nincs elridegedés -jól hegeszthető Alkalmazás: -háztartási eszközök, tartályok, csövezetékek, reaktorok, építészet

Duplex korrózióálló acélok Összetétel: Cr 22 -25 %, Ni 4 -7 %, C 0, 1 % Jellemzők: -jó szilárdság -kielégítő szívósság Alkalmazás: -papíripar, hidraulikus gépek, olaj és gázipar, hajóépítés

Korrózióálló acélok mechanikai tulajdonságai

Korrózióálló acélok mechanikai tulajdonságai

oxidáció korrózió kénhidrogénes közegben Korróziós táblázatok -Cr–Ni–Mo tartalom -p, P - pitting és réskorrózió! -s, S – feszültségkorrózió! Jelzőszámok: -0 - <0, 1 mm/év (korrózióálló) -1 - 0, 1 -1 mm/év (mérsékelt) -2 - >1 mm/év (nem alkalmas)

Korrózióálló acélok hibajelenségei Cr-karbid kiválás szigma fázis kiválás 475 °C-os elridegedés

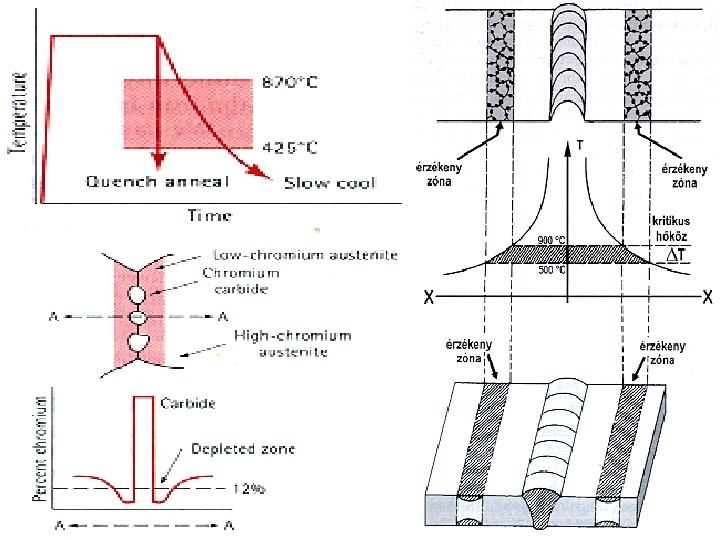

Szigma fázis kiválás -hűlés, hőntartás (650 -900 °C) -Fe-Cr rendezett rácsú szilárd oldat -kemény, rideg (700 -1000 HV) -fajtérfogat csökkenés -oldó izzítás (900 °C fölötti) Cr-karbid kiválás 475 °C-os elridegedés -hűlés, hőntartás (500 -900 °C) -Cr-karbid kiválás -a mátrix Cr-tartalma csökken -hűlés, hőntartás (400 -550 °C) -Cr-ban dús ferrites zónák -szegregátumok (oxid, nitrid) -csökkentett C-tartalom (0, 03 %) -stabilizálás (Ti, Nb) -oldó izzítás (560 °C fölötti)
