KORANI MOTORI UZORCI KORANIH MOTORA OPENITO O KORANIM
- Slides: 17
KORAČNI MOTORI
UZORCI KORAČNIH MOTORA
OPĆENITO O KORAČNIM MOTORIMA To su pretvornici energije koji impulsnu pobudu pretvaraju u mehanički pomak. Koriste se za precizno i brzo pozicioniranje mehaničkih sustava koji zahtijevaju pomake u određenim koracima (fokusiranje kamera, usmjeravanje antena, pogon pisača, satni pogon…)
Najčešće se konstruiraju tako da u jednom okretu načine velik broj koraka; npr. 50, 100, 200 koraka po okretu, čemu odgovaraju kutni pomaci rotora od 7, 2° ; 3, 6°; 1, 8° VRSTE KORAČNIH MOTORA 1. Koračni motori promjenjive reluktancije (magnetskog otpora) 2. Koračni motori s permanentnim (stalnim) magnetom 3. Hibridni koračni motori
1. ) RELUKTANTNI KORAČNI MOTORI
RELUKTANTNI KORAČNI MOTORI ▫ to su motori s neaktivnim rotorom, izrađenim iz mekog željeza, bez vlastitog magnetskog polja ▫ rade na principu najmanjeg magnetskog otpora (reluktancije) ▫ nakon davanja impulsa na statorski namot, rotor zauzima položaj najmanjeg magnetskog otpora i čini određeni korak
2. ) KORAČNI MOTORI S PERMANENTNIM MAGNETOM
stator - višefazni namot rotor - stalni magnet (rotor se naziva aktivni) koraci se ostvaruju pobudom na statorskom namotu rotor se uvijek postavlja u položaj određen smjerom magnetskog polja statora smjer mag. polja mijenjamo impulsima pobude na pojedinu fazu AA' ili BB’ postižu veće snage i momente od reluktantnih motora
KORAČNI MOTOR S PERMANENTNIM MAGNETOM faza 1 dvofazni faza 2
3. HIBRIDNI KORAČNI MOTOR
HIBRIDNI KORAČNI MOTOR sadrži značajke prethodne dvije izvedbe, a karakteristični su po velikom broju zubaca na statoru i rotoru. osovina = stalni magnet + 2 nazubljena nastavka
rotor i stator hibridnog koračnog motora αR αR
UPRAVLJANJE KORAČNIM MOTORIMA
PREDNOSTI preciznost cijena jednostavni dizajn pouzdanost bez četkica ne zahtijeva povratnu vezu velika akceleracija i snaga

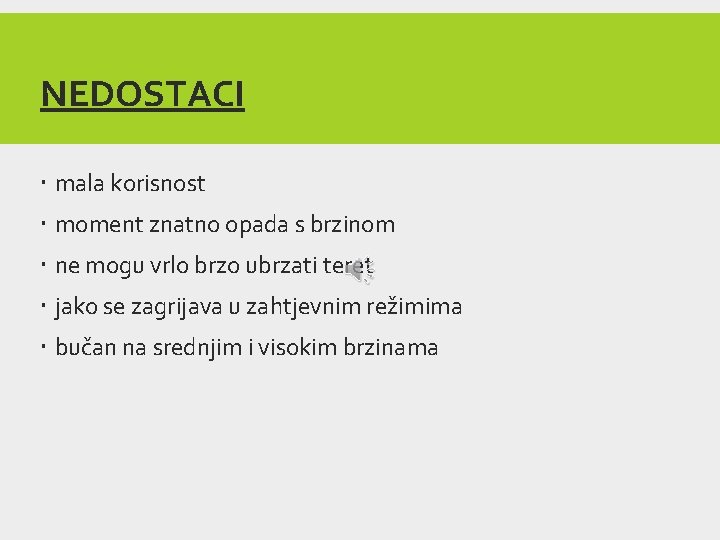

NEDOSTACI mala korisnost moment znatno opada s brzinom ne mogu vrlo brzo ubrzati teret jako se zagrijava u zahtjevnim režimima bučan na srednjim i visokim brzinama
Primjena koračnih motora precizno i brzo pozicioniranje mehaničkih sustava pisači, ploteri tvrdi diskovi, CD/DVD uređaji otvaranje poklopaca, ventila i mlaznica podešavanje zrcala, sjedala, pomicanje antene upravljanje optikom fotoaparata, pogon projektora robotska ruka
SAMOSTALNI RAD Kakvu pretvorbu energije vrše koračni motori? Koje su osnovne vrste koračnih motora. Ukratko opiši svaku pojedinu izvedbu. Navedi dvije prednosti i dva nedostatka koračnih motora. Gdje se koračni motori upotrebljavaju? Zadatke pošaljite nastavniku na način koji ste dogovorili mu predajte pri povratku u školu.
