Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése beton, kő és műkő felületeken A kutatást végezte: Törökné Horváth Éva és Palotai Ágnes Anyag-és Szerkezettudományi Divízió, Mechanikai Tudományos Osztály Az előadást tartja: Palotai Ágnes 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése BEVEZETÉS • Kutatásunk célja: - összehasonlító vizsgálatok elvégzése - beton, természetes kő, műkő és mozaiklap felületeken - Böhme-féle, valamint széles-korongos koptató berendezéssel - a mért eredmények alapján következtetések levonása és - összehasonlító értékelés elvégzése - egy átszámítási módszer alkalmazása az építőipari szakemberek és a felhasználók számára. • A kétféle mérési módszer összehasonlíthatóságát és egy átszámítási módszer alkalmazásának fontosságát az új harmonizált Európa-szabványok kötelező alkalmazása teszi indokolttá. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése • Az újonnan bevezetett szabványok vagy csak a széleskorongos koptatási módszert (pl. a műkövek, a természetes útburkoló kőlapok és a természetes útburkoló kövek kopásállóságának meghatározása esetében) fogadják el, vagy pedig • a széles-korongos koptatást, mint referencia-vizsgálatot írja elő, de megengedi egyéb alternatív módszerként a Böhmeféle vizsgálatot is (pl. a természetes építőkövek, a mozaiklapok és a beton termékek esetén). 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése TERMÉSZETES KÖVEK A kőzetek keletkezésük alapján az MSZ 18281: 1979 sz. szabvány „Építési kőanyagok kőzettani megnevezése és osztályai„ A. táblázata szerint három nagy csoportra oszthatók: magmás kőzetek üledékes kőzetek átalakult kőzetek 45 éves az ÉMI 2009. április 3.

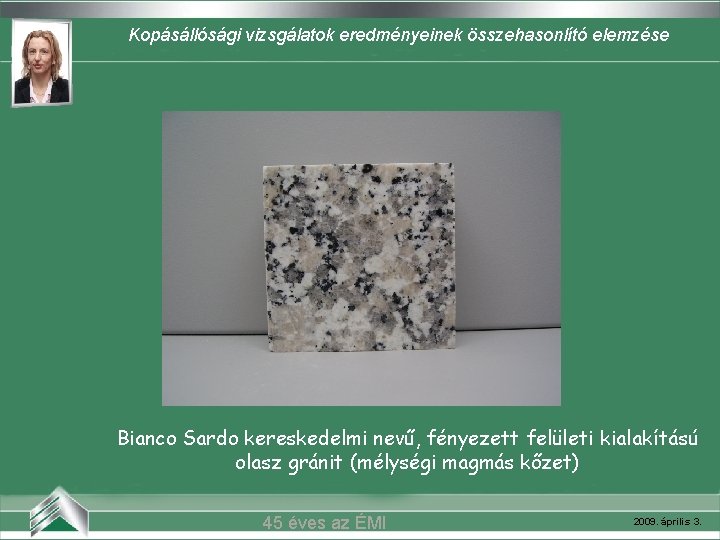

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Bianco Sardo kereskedelmi nevű, fényezett felületi kialakítású olasz gránit (mélységi magmás kőzet) 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Süttői édesvízi mészkő (üledékes kőzet) 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Verde Serpentino kereskedelmi nevű, fényezett felületi kialakítású olasz szerpentinit (átalakult kőzet) 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Mozaiklap (terrazzo) burkolóanyagok 45 éves az ÉMI 2009. április 3.

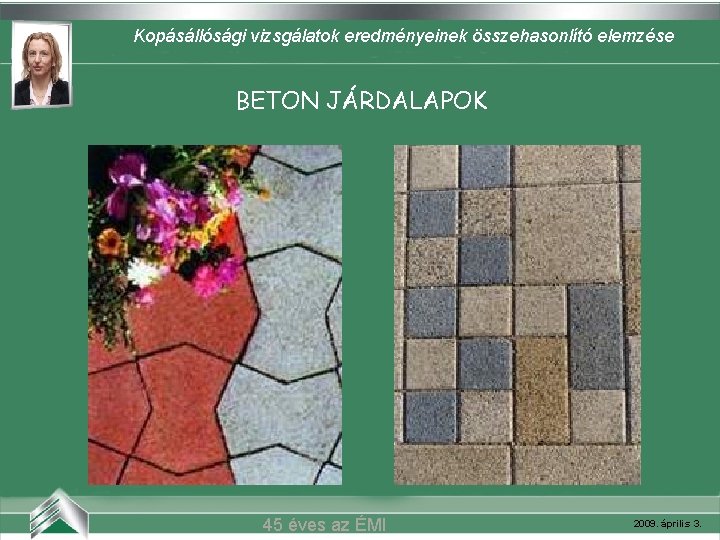

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) BETON JÁRDALAPOK 45 éves az ÉMI 2009. április 3.

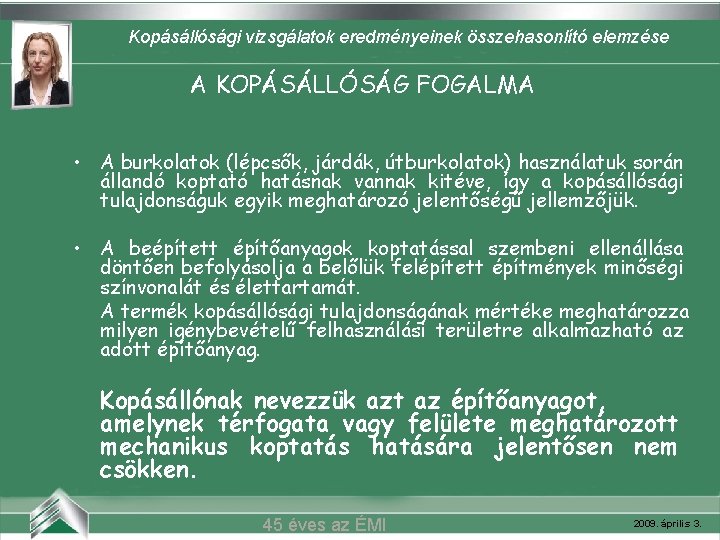

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése A KOPÁSÁLLÓSÁG FOGALMA Belvárosi mozi (Szeged) • A burkolatok (lépcsők, járdák, útburkolatok) használatuk során állandó koptató hatásnak vannak kitéve, így a kopásállósági tulajdonságuk egyik meghatározó jelentőségű jellemzőjük. • A beépített építőanyagok koptatással szembeni ellenállása döntően befolyásolja a belőlük felépített építmények minőségi színvonalát és élettartamát. A termék kopásállósági tulajdonságának mértéke meghatározza milyen igénybevételű felhasználási területre alkalmazható az adott építőanyag. Kopásállónak nevezzük azt az építőanyagot, amelynek térfogata vagy felülete meghatározott mechanikus koptatás hatására jelentősen nem csökken. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) VIZSGÁLATI MÓDSZEREK Böhme-féle kopásállósági vizsgálat és a koptatóberendezés több mint száz éves (1892), Németországban 1933 óta, nálunk 1951 óta szabványos berendezés Mechanikai Tudományos Osztály Tonitechnik típusú, 589 -7 gyári számú, Tonindustrie Böhme-készülék A vizsgálat elve: a meghatározott méretű (71, 0± 1, 5 mm felületű hasáb vagy kocka), előkészített próbatesteket 16 x 22 fordulatszámon, szabvány szerinti koptatóporral Böhme-berendezéssel kell koptatni, a vizsgálat befejeztével a térfogatveszteséget kell meghatározni. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Böhme-féle koptatóberendezés, koptató korong 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Széles-koptatókorongos koptatási vizsgálat és a koptatóberendezés • Az ÉMI Kht. Mechanikai Tudományos Osztálya 2006 -ban vásárolta meg az N 1030 típusú, 10495 gyári számú Form+Test Prüfsysteme széleskorongos-koptató berendezést. (Magyarországon ma is ez az egyetlen készülék található. ) • A vizsgálat elve: a meghatározott méretű, előkészített próbatesteket szabvány szerinti koptatóporral, 75 fordulat mellett koptatni kell, a vizsgálat befejeztével a kopásnyom hosszát kell lemérni. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Széles-korongos koptató berendezés Belvárosi mozi (Szeged) 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Széles-korongos koptató berendezés, koptató Belvárosi mozi (Szeged) korong és a próbatest befogása 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése A KUTATÁS TÉMÁJÁHOZ KAPCSOLÓDÓ Belvárosi mozi (Szeged)SZABVÁNYOK Termékcsoport Hivatkozási szám MSZ EN „C melléklet” Természetes útburkoló kőlapok külső kövezésre. Követelmények és vizsgálati módszerek. A kopásállóság meghatározása (Széleskoptatókorongos koptatás) MSZ EN 1342: 2002 a „B melléklet” Természetes útburkoló kövek külső kövezésre. Követelmények és vizsgálati módszerek. A kopásállóság meghatározása (Széleskoptatókorongos koptatás) MSZ EN 12057: 2005 a Természetes építőkövek. Vékony kőlapok. Követelmények MSZ EN 12058: 2005 a Természetes építőkövek. Járólapok és lépcsőburkoló lapok. Követelmények 1341: 2002 a Természetes építőkövek Szabványcím MSZ 18294: 1986 5. táblázat Építőkövek MSZ EN 14157: 2005 „A és B módszer” Természetes építőkövek vizsgálati módszerei. A kopásállóság meghatározása. Széles-koptatókorongos koptatás Böhme-féle koptatás MSZ 18290 -1: 1981 Építési kőanyagok felületi tulajdonságainak vizsgálata. Kopási vizsgálat Böhme módszerrel a 45 éves az ÉMI harmonizált Európa szabvány 2009. április 3.

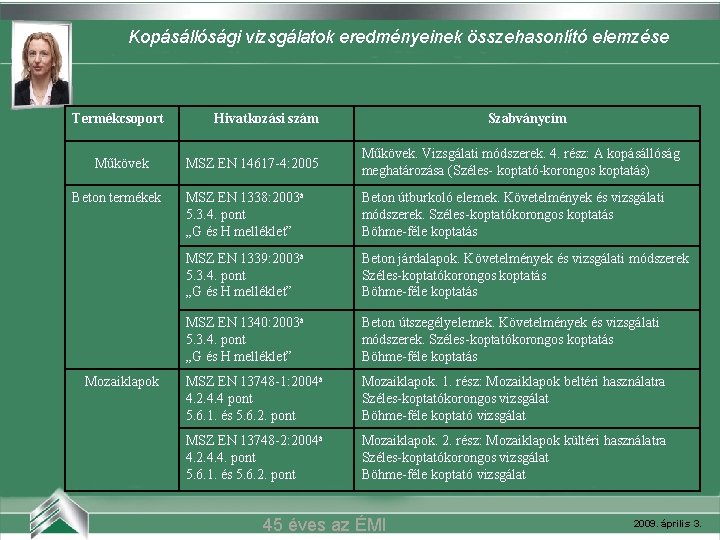

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Termékcsoport Műkövek Beton termékek Mozaiklapok Hivatkozási szám Szabványcím MSZ EN 14617 -4: 2005 Műkövek. Vizsgálati módszerek. 4. rész: A kopásállóság meghatározása (Széles- koptató-korongos koptatás) MSZ EN 1338: 2003 a 5. 3. 4. pont „G és H melléklet” Beton útburkoló elemek. Követelmények és vizsgálati módszerek. Széles-koptatókorongos koptatás Böhme-féle koptatás MSZ EN 1339: 2003 a 5. 3. 4. pont „G és H melléklet” Beton járdalapok. Követelmények és vizsgálati módszerek Széles-koptatókorongos koptatás Böhme-féle koptatás MSZ EN 1340: 2003 a 5. 3. 4. pont „G és H melléklet” Beton útszegélyelemek. Követelmények és vizsgálati módszerek. Széles-koptatókorongos koptatás Böhme-féle koptatás MSZ EN 13748 -1: 2004 a 4. 2. 4. 4 pont 5. 6. 1. és 5. 6. 2. pont Mozaiklapok. 1. rész: Mozaiklapok beltéri használatra Széles-koptatókorongos vizsgálat Böhme-féle koptató vizsgálat MSZ EN 13748 -2: 2004 a 4. 2. 4. 4. pont 5. 6. 1. és 5. 6. 2. pont Mozaiklapok. 2. rész: Mozaiklapok kültéri használatra Széles-koptatókorongos vizsgálat Böhme-féle koptató vizsgálat 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Koptatási módszer Termékcsoport Műkövek Csak széles-korongos koptatás Széles-korongos koptatási módszer a referenciavizsgálat*, elfogadható egyéb alternatív vizsgálat a Böhme-féle kopásállósági vizsgálat Természetes építőkövek Beton termékek Hivatkozási szám Szabványcím MSZ EN 14617 -4: 2005 Műkövek. MSZ EN 1341: 2002 Természetes útburkoló kőlapok külső kövezésre. MSZ EN 1342: 2002 Természetes útburkoló kövek külső kövezésre. MSZ EN 14157: 2005 Természetes építőkövek vizsgálati módszerei. MSZ EN 1338: 2003 Beton útburkoló elemek. MSZ EN 1339: 2003 Beton járdalapok. MSZ EN 1340: 2003 Beton útszegélyelemek. MSZ EN 13748 -1: 2004 Mozaiklapok beltéri használatra MSZ EN 13748 -2: 2004 Mozaiklapok kültéri használatra Mozaiklapok 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése KÖVETELMÉNY SZABVÁNYOK Belvárosi mozi (Szeged) Termékcsoport Természetes építőkövek Beton termékek Mozaiklapok Hivatkozási szám Szabványcím MSZ EN 1341: 2002 Természetes útburkoló kőlapok külső kövezésre. Követelmények és vizsgálati módszerek MSZ EN 1342: 2002 Természetes útburkoló kövek külső kövezésre. Követelmények és vizsgálati módszerek MSZ 18294: 1986 Építőkövek MSZ EN 12057: 2005 Természetes építőkövek. Vékony kőlapok. Követelmények MSZ EN 12058: 2005 Természetes építőkövek. Járólapok és lépcsőburkoló lapok. Követelmények MSZ EN 1338: 2003 Beton útburkoló elemek. MSZ EN 1339: 2003 Beton járdalapok. MSZ EN 1340: 2003 Beton útszegélyelemek. MSZ EN 13748 -1: 2004 Mozaiklapok beltéri használatra MSZ EN 13748 -2: 2004 Mozaiklapok kültéri használatra 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) KOPÁSÁLLÓSÁGI VIZSGÁLATOK ÉS ÉRTÉKELÉSE 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Üledékes Belvárosi mozikőzetek (Szeged) kopásállóság sorszám megnevezés testsűrűség (kg/m 3) vízfelvétel (tömeg%) légszáraz hajlítószilárdság (N/mm 2) Böhme-féle kopásállóság MSZ EN 14157: 200 5 ΔV (mm 3) átlag egyedi érték 1. Török travertin forrásvízi mészkő 2400 ± 50 1, 7 13, 2 37310 37, 3 38, 1 2. Travertino Classico Calcure (olasz mészkő) 2500 ± 50 0, 5 12, 5 30920 30, 9 39, 1 3. Süttői édesvízi mészkő 2500 ± 50 1, 3 14, 0 24160 24, 0 4. Süttő-Haraszthegyi édesvízi mészkő 2550± 50 1, 4 10, 1 18100 2700 ± 50 0, 2 8, 0 16120 5. Tardosi vörös mészkő 45 éves az ÉMI széles-korongos kopásállóság MSZ EN 14157: 2005 (mm) MSZ 18290 -1: 1981 (cm 3/5000 mm 2) átlag egyedi érték 36, 9 26, 0 25, 6 25, 8 26, 6 25, 7 28, 7 30, 9 25, 5 25, 2 27, 2 25, 6 25, 4 24, 7 23, 9 23, 7 22, 4 22, 8 21, 1 23, 5 22, 0 22, 9 22, 1 18, 3 19, 1 17, 5 22, 0 21, 5 22, 0 22, 5 22, 0 16, 0 15, 9 20, 0 19, 4 19, 2 21, 1 20, 2 20, 8 37, 0 16, 2 2009. április 3.

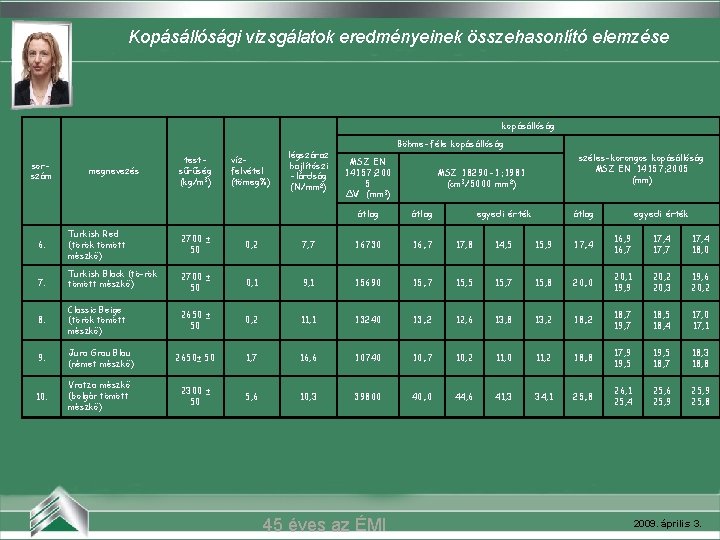

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) kopásállóság sorszám megnevezés testsűrűség (kg/m 3) vízfelvétel (tömeg%) légszáraz hajlítószi -lárdság (N/mm 2) Böhme-féle kopásállóság MSZ EN 14157: 200 5 ΔV (mm 3) széles-korongos kopásállóság MSZ EN 14157: 2005 (mm) MSZ 18290 -1: 1981 (cm 3/5000 mm 2) átlag egyedi érték 6. Turkish Red (török tömött mészkő) 2700 ± 50 0, 2 7, 7 16730 16, 7 17, 8 14, 5 15, 9 17, 4 16, 9 16, 7 17, 4 17, 7 17, 4 18, 0 7. Turkish Black (tö-rök tömött mészkő) 2700 ± 50 0, 1 9, 1 15690 15, 7 15, 5 15, 7 15, 8 20, 0 20, 1 19, 9 20, 2 20, 3 19, 6 20, 2 8. Classic Beige (török tömött mészkő) 2650 ± 50 0, 2 11, 1 13240 13, 2 12, 6 13, 8 13, 2 18, 7 19, 7 18, 5 18, 4 17, 0 17, 1 9. Jura Grau Blau (német mészkő) 2650± 50 1, 7 16, 6 10740 10, 7 10, 2 11, 0 11, 2 18, 8 17, 9 19, 5 18, 7 18, 3 18, 8 10. Vratza mészkő (bolgár tömött mészkő) 2300 ± 50 5, 6 10, 3 39800 40, 0 44, 6 41, 3 34, 1 25, 8 26, 1 25, 4 25, 6 25, 9 25, 8 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Átalakult kőzetek kopásállóság sorszám megnevezés testsűrűség (kg/m 3) vízfelvétel (tömeg %) légszáraz hajlítószilárdság (N/mm 2) MSZ EN 14157: 2005 ΔV (mm 3) MSZ 18290 -1: 1981 (cm 3/5000 mm 2) átlag egyedi érték széles-korongos kopásállóság MSZ EN 14157: 2005 (mm) átlag egyedi érték 11. Carrara Cd (olasz carrarai márvány) 2700 ± 50 0, 2 14, 7 25470 25, 5 25, 9 25, 4 21, 2 21, 1 20, 9 21, 3 22, 2 20, 6 21, 1 12. Mint Green (indiai kvarcit) 2200 ± 50 2, 7 19, 7 14330 14, 3 15, 9 17, 2 12, 6 20, 2 20, 4 19, 7 19, 8 20, 4 20, 5 20, 6 13. Verde Serpentino (olasz szerpentinit) 2780± 50 0, 1 56, 0 27340 27, 3 28, 9 27, 8 25, 3 24, 2 22, 9 24, 6 23, 4 22, 8 25, 9 25, 5 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Átalakultmozi kőzetek Belvárosi (Szeged) kopásállóság sorszám megnevezés testsűrűség (kg/m 3) vízfelvétel (tömeg%) légszáraz hajlítószilárdság (N/mm 2) MSZ EN 14157: 2005 ΔV (mm 3) MSZ 18290 -1: 1981 (cm 3/5000 mm 2) átlag széles-korongos kopásállóság MSZ EN 14157: 2005 (mm) egyedi érték átlag egyedi érték 14. Ice Blue (Miyi Panzhai Hua kínai gránit) 2750 ± 50 0, 2 19, 2 8130 8, 1 16, 7 16, 3 16, 6 16, 3 17, 5 16, 4 17, 2 15. White Snow (Jiangxi Yichin kínai gránit) 2600 ± 50 0, 4 13, 0 7640 7, 6 7, 5 13, 6 16, 7 14, 3 13, 0 16. Sun Sone (Shiji Nanan Fujian kínai gránit) 2550 ± 50 0, 4 9, 1 7430 7, 4 7, 1 8, 2 7, 0 14, 6 15, 2 15, 3 14, 2 14, 3 13, 9 14, 8 17. Turkish Grey (török gránit) 2550 ± 50 0, 3 12, 6 7390 7, 4 7, 1 7, 6 7, 4 12, 1 11, 8 13, 5 11, 2 12, 1 11, 7 12, 3 18. Nero Assoluto Zimbabwe (dél-afrikai gabbró) 3100 ± 50 0, 1 35, 9 5280 5, 3 5, 2 5, 1 5, 4 10, 7 9, 8 10, 2 11, 1 10, 8 10, 3 12, 0 19. Bianco Sardo (olasz gránit) 2600 ± 50 0, 3 12, 1 4740 4, 7 4, 8 4, 7 12, 0 12, 5 12, 2 12, 3 12, 0 11, 5 11, 6 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Műkő termékek Belvárosi mozi (Szeged) kopásállóság sorszám megnevezés testsűrűség (kg/m 3) légszáraz hajlítószilárdság (N/mm 2) széles-korongos kopásállóság MSZ EN 14617 -4: 2005 (mm) Böhme-féle kopásállóság (cm 3/50 mm 2) átlag egyedi érték 1. V. jelű padlóburkolólap – gépi tömörítésű (Vinstone Műkőgyártó Kft. ) 2180 6, 7 17, 8 17, 5 18, 1 17, 7 20, 6 21, 0 20, 4 20, 6 20, 7 20, 4 20, 6 2. VI. jelű padlóburkolólap – gépi tömörítésű (Vinstone Műkőgyártó Kft. ) 2190 6, 9 17, 1 17, 0 19, 5 20, 2 19, 1 19, 4 19, 7 18, 8 19, 5 3. III. jelű padlóburkolólap – kézi tömörítésű (Vinstone Műkőgyártó Kft. 2050 5, 8 25, 2 24, 0 23, 0 28, 6 22, 0 22, 1 22, 5 22, 0 22, 8 21, 4 21, 3 4. II. jelű padlóburkolólap – kézi tömörítésű (Vinstone Műkőgyártó Kft. ) 2130 6, 1 21, 1 19, 7 20, 9 22, 7 21, 4 21, 9 23, 6 21, 2 20, 7 20, 5 5. Iamart mozaiklap 1930 1, 5 18, 6 19, 2 18, 7 18, 1 16, 2 15, 9 16, 1 16, 6 15, 5 16, 7 16, 6 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám megnevezés testsűrűség (kg/m 3) légszáraz hajlítószilárdság (N/mm 2) kopásállóság széles-korongos kopásállóság MSZ EN 14617 -4: 2005 (mm) Böhme-féle kopásállóság (cm 3/50 mm 2) átlag egyedi érték 6. Műkő terasz szegélyelem (Műkő Kft. ) 2220 8, 0 20, 2 20, 4 20, 1 24, 0 24, 2 24, 0 23, 8 24, 3 23, 7 24, 0 7. Éptiber mozaiklap 2240 5, 8 27, 5 27, 3 26, 4 25, 9 19, 8 19, 6 18, 3 16, 4 18, 8 20, 7 20, 3 8. Helopal ablakkönyöklő (Marmorit Kft. ) 2050 30, 4 11, 6 10, 7 11, 6 12, 4 15, 9 14, 9 16, 3 16, 8 15, 7 9. Argomex padlóburkolólap (Argomex Kft. ) 2160 9, 1 27, 5 32, 0 25, 1 25, 4 18, 5 18, 3 18, 6 19, 4 17, 8 18, 3 45 éves az ÉMI 2009. április 3.

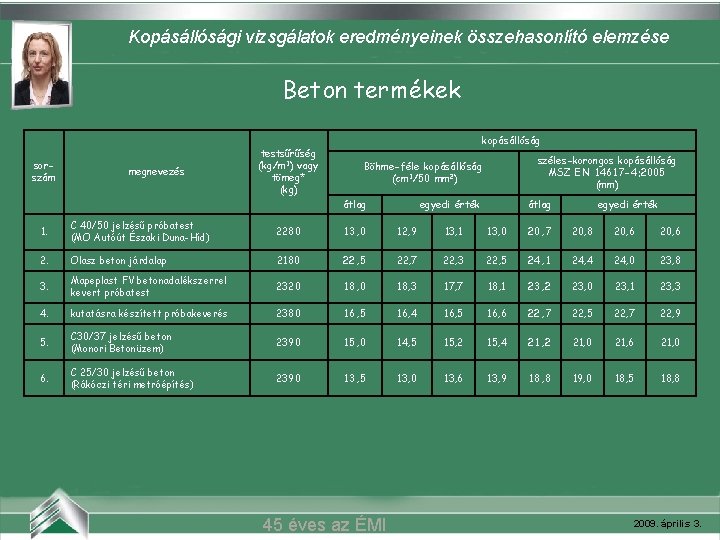

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi (Szeged) Betonmozi termékek sorszám megnevezés testsűrűség (kg/m 3) vagy tömeg* (kg) kopásállóság széles-korongos kopásállóság MSZ EN 14617 -4: 2005 (mm) Böhme-féle kopásállóság (cm 3/50 mm 2) átlag egyedi érték 1. C 40/50 jelzésű próbatest (MO Autóút Északi Duna-Híd) 2280 13, 0 12, 9 13, 1 13, 0 20, 7 20, 8 20, 6 2. Olasz beton járdalap 2180 22, 5 22, 7 22, 3 22, 5 24, 1 24, 4 24, 0 23, 8 3. Mapeplast FV betonadalékszerrel kevert próbatest 2320 18, 3 17, 7 18, 1 23, 2 23, 0 23, 1 23, 3 4. kutatásra készített próbakeverés 2380 16, 5 16, 4 16, 5 16, 6 22, 7 22, 5 22, 7 22, 9 5. C 30/37 jelzésű beton (Monori Betonüzem) 2390 15, 0 14, 5 15, 2 15, 4 21, 2 21, 0 21, 6 21, 0 6. C 25/30 jelzésű beton (Rákóczi téri metróépítés) 2390 13, 5 13, 0 13, 6 13, 9 18, 8 19, 0 18, 5 18, 8 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám megnevezés testsűrűség (kg/m 3) vagy tömeg* (kg) kopásállóság széles-korongos kopásállóság MSZ EN 14617 -4: 2005 (mm) Böhme-féle kopásállóság (cm 3/50 mm 2) átlag egyedi érték 7. C 30/37 jelzésű beton (Gellért téri metróépítés) 2400 12, 2 11, 8 12, 4 17, 2 17, 0 17, 3 8. C 16/20 jelzésű beton kutatásra készített próbakeverés 2260 21, 4 21, 1 20, 6 23, 9 24, 0 23, 8 23, 9 9. Beton útszegélyelem 56, 2* 13, 3 14, 1 13, 0 18, 1 18, 4 17, 6 10. Kerti szegélyelem 28, 3* 17, 4 17, 0 17, 2 18, 0 20, 0 19, 7 20, 4 20, 1 11. Beton járdalap 1. 28, 4* 18, 4 18, 1 18, 0 19, 0 21, 2 20, 8 21, 0 12. Beton járdalap (Rusztika) 11, 4* 19, 4 20, 0 19, 1 19, 0 22, 3 21, 7 21, 9 45 éves az ÉMI 2009. április 3.

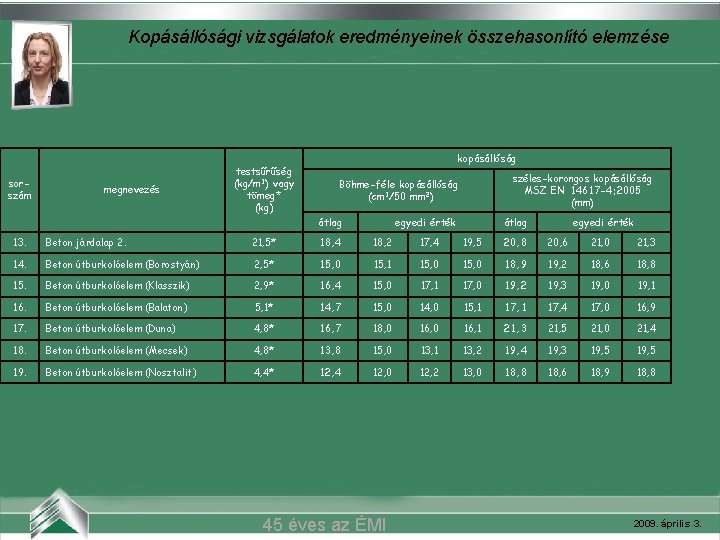

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám megnevezés testsűrűség (kg/m 3) vagy tömeg* (kg) kopásállóság széles-korongos kopásállóság MSZ EN 14617 -4: 2005 (mm) Böhme-féle kopásállóság (cm 3/50 mm 2) átlag egyedi érték 13. Beton járdalap 2. 21, 5* 18, 4 18, 2 17, 4 19, 5 20, 8 20, 6 21, 0 21, 3 14. Beton útburkolóelem (Borostyán) 2, 5* 15, 0 15, 1 15, 0 18, 9 19, 2 18, 6 18, 8 15. Beton útburkolóelem (Klasszik) 2, 9* 16, 4 15, 0 17, 1 17, 0 19, 2 19, 3 19, 0 19, 1 16. Beton útburkolóelem (Balaton) 5, 1* 14, 7 15, 0 14, 0 15, 1 17, 4 17, 0 16, 9 17. Beton útburkolóelem (Duna) 4, 8* 16, 7 18, 0 16, 1 21, 3 21, 5 21, 0 21, 4 18. Beton útburkolóelem (Mecsek) 4, 8* 13, 8 15, 0 13, 1 13, 2 19, 4 19, 3 19, 5 19. Beton útburkolóelem (Nosztalit) 4, 4* 12, 4 12, 0 12, 2 13, 0 18, 8 18, 6 18, 9 18, 8 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) 45 éves az ÉMI 2009. április 3.

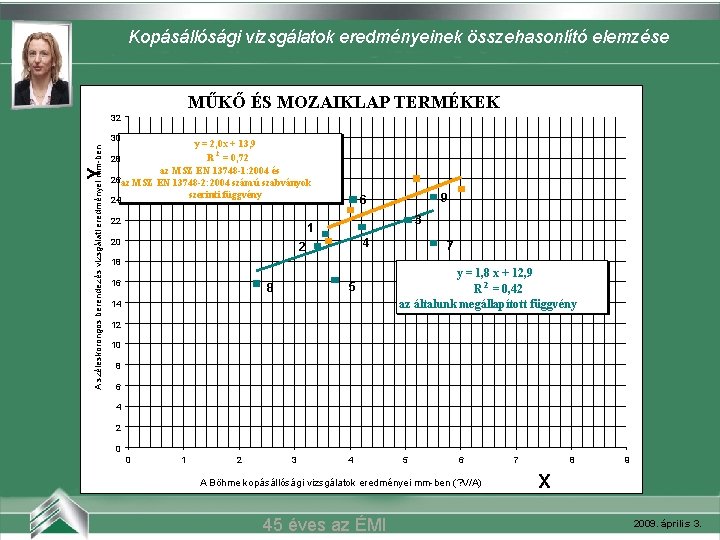

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) MŰKŐ ÉS MOZAIKLAP TERMÉKEK 32 Y A széleskorongos berendezés vizsgálati eredményei mm-ben 30 y = 2, 0 x + 13, 9 2 R = 0, 72 28 az MSZ EN 13748 -1: 2004 és 26 az MSZ EN 13748 -2: 2004 számú szabványok szerinti függvény 22 9 6 24 3 1 20 4 2 18 16 5 8 14 7 y = 1, 8 x + 12, 9 R 2 = 0, 42 az általunk megállapított függvény 12 10 8 6 4 2 0 0 1 2 3 4 5 6 A Böhme kopásállósági vizsgálatok eredményei mm-ben (? V/A) 45 éves az ÉMI 7 8 9 X 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) 45 éves az ÉMI 2009. április 3.

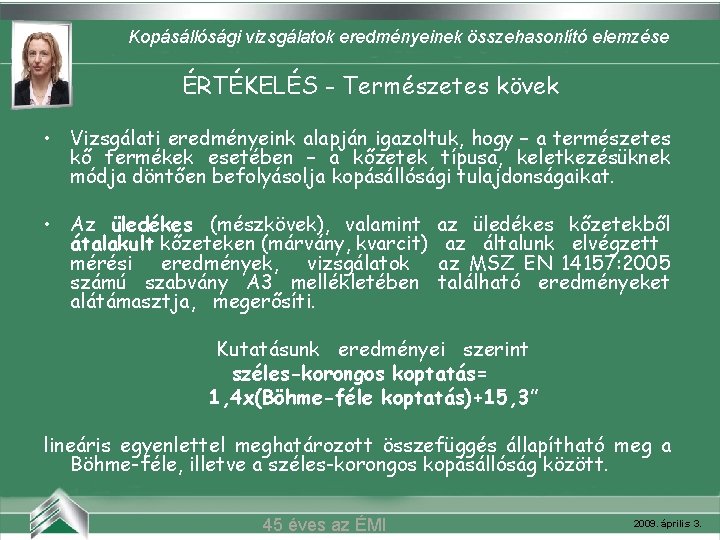

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése ÉRTÉKELÉS Természetes Belvárosi- mozi (Szeged)kövek • Vizsgálati eredményeink alapján igazoltuk, hogy – a természetes kő termékek esetében – a kőzetek típusa, keletkezésüknek módja döntően befolyásolja kopásállósági tulajdonságaikat. • Az üledékes (mészkövek), valamint átalakult kőzeteken (márvány, kvarcit) mérési eredmények, vizsgálatok számú szabvány A 3 mellékletében alátámasztja, megerősíti. az üledékes kőzetekből az általunk elvégzett az MSZ EN 14157: 2005 található eredményeket Kutatásunk eredményei szerint széles-korongos koptatás= 1, 4 x(Böhme-féle koptatás)+15, 3” lineáris egyenlettel meghatározott összefüggés állapítható meg a Böhme-féle, illetve a széles-korongos kopásállóság között. 45 éves az ÉMI 2009. április 3.

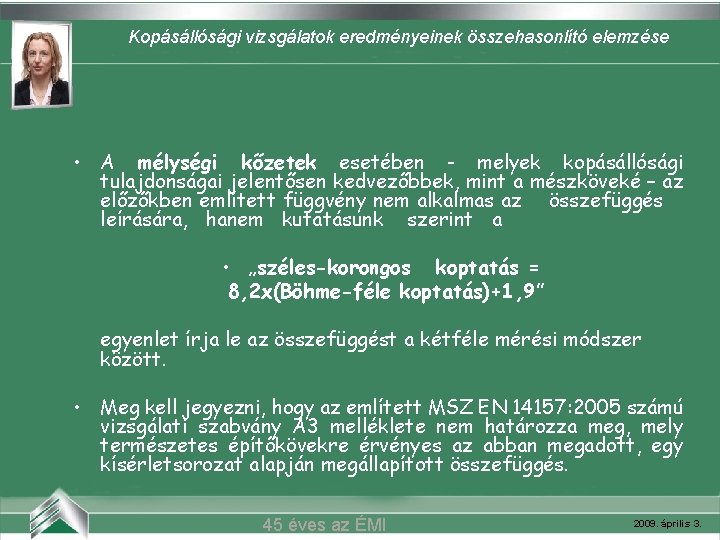

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) • A mélységi kőzetek esetében - melyek kopásállósági tulajdonságai jelentősen kedvezőbbek, mint a mészköveké – az előzőkben említett függvény nem alkalmas az összefüggés leírására, hanem kutatásunk szerint a • „széles-korongos koptatás = 8, 2 x(Böhme-féle koptatás)+1, 9” egyenlet írja le az összefüggést a kétféle mérési módszer között. • Meg kell jegyezni, hogy az említett MSZ EN 14157: 2005 számú vizsgálati szabvány A 3 melléklete nem határozza meg, mely természetes építőkövekre érvényes az abban megadott, egy kísérletsorozat alapján megállapított összefüggés. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) • A természetes építőkövekre vonatkozó követelmény szabványok nem határozzák meg a kopásállósági követelmény értékeket, ezért a korábbi magyar szabványok és az eddigi tapasztalataink alapján állapítottuk meg az általunk javasolt értékeket. • Ezek szerint követelmény értéknek tekinthető, természetes építőkövek esetében, a maximum 20 cm 3/50 cm 2 Böhme-féle kopásállósági érték, amely a kutatásunk alapján meghatározott összefüggés szerint, üledékes kőzetcsoport esetén a 20, 9 mm– es széles-korongos koptatási értéknek felel meg. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) kövek ÉRTÉKELÉS - Természetes MSZ 18294: 1986 sz. szabvány 5. táblázat szerint termék megnevezése természetes kő termékek követelmény érték Böhme-féle vizsgálat (cm 3/50 cm 2) értékelés 36 K 00 ≤ 36 K 36 ≤ 28 K 28 ≤ 20 K 20 ≤ 12 K 12 ≤ 8 K 8 ≤ 6 K 6 MSZ EN 1341: 2002, MSZ EN 1342: 2002, MSZ EN 12057: 2005, MSZ EN 12058: 2005 sz. szabványok követelmény érték és értékelés 45 éves az ÉMI a szabványokban nincs követelmény érték 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám típus megnevezés Böhme-féle vizsgálat (cm 3/ 50 cm 2) átlag érték egyedi érték 1. Török travertin forrásvízi mészkő 37, 3 38, 1 2. Travertino Classico Calcure (olasz mészkő) 30, 9 39, 1 3. Süttői édesvízi mészkő 24, 0 Süttő-Haraszthegyi édesvízi mészkő értékelés 36, 9 K 00 28, 7 30, 9 K 36 24, 7 23, 9 23, 7 K 28 18, 1 18, 3 19, 1 17, 5 K 20* Tardosi vörös mészkő 16, 0 16, 2 15, 9 K 20* Turkish Red (török tömött mészkő) 16, 7 17, 8 14, 5 15, 9 K 20* 7. Turkish Black (török tömött mészkő) 15, 7 15, 5 15, 7 15, 8 K 20* 8. Classic Beige (török tömött mészkő) 13, 2 12, 6 13, 8 13, 2 K 20* 9. Jura Grau Blau (német mészkő) 10, 7 10, 2 11, 0 11, 2 K 12* 10. Vratza mészkő (bolgár tömött mészkő) 40, 0 44, 6 41, 3 34, 1 4. 5. 6. Üledékes kőzetek (mészkövek) 37, 0 K 00 * ÉMI Kht. tapasztalatai alapján padlóburkolatként javasolt termék 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám típus megnevezés Böhme-féle vizsgálat (cm 3/ 50 cm 2) átlag értékelés egyedi érték Carrara Cd (olasz carrarai márvány) 25, 5 25, 9 25, 4 K 28 Mint Green (indiai kvarcit) 14, 3 15, 9 17, 2 12, 6 K 20* 13. Verde Serpentino (olasz szerpentinit) 27, 3 28, 9 27, 8 25, 3 K 36 14. Ice Blue (Miyi Panzhai Hua kínai gránit) 8, 1 K 12* 15. White Snow (Jiangxi Yichin kínai gránit) 7, 6 7, 5 K 8* Sun Sone (Shiji Nanan Fujian kínai gránit) 7, 4 7, 1 8, 2 7, 0 K 12* Turkish Grey (török gránit) 7, 4 7, 1 7, 6 7, 4 K 8* 18. Nero Assoluto Zimbabwe (dél-afrikai gabbró) 5, 3 5, 2 5, 1 5, 4 K 6* 19. Bianco Sardo (olasz gránit) 4, 7 4, 8 4, 7 K 6* 11. 12. 16. 17. Átalakult kőzetek Mélységi magmás kőzetek (gránit, gabbró) * ÉMI Kht. tapasztalatai alapján padlóburkolatként javasolt termék 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése ÉRTÉKELÉS - Műkő és (Szeged) mozaiklap termékek Belvárosi mozi • Műkő, illetve mozaiklap termékekre az MSZ EN 137481: 2004 számú és az MSZ EN 13748 -2: 2004 számú szabványok 4. 2. 4. 4 pontja által meghatározott - a 6. sz. táblázatban részletezett - követelmény, illetve összefüggés vonatkozik. követelmény érték MSZ EN 13748 -2: 2004 sz. szabvány 4. 2. 4. 4 pontja szerint széles-koptatókorongos vizsgálat egyedi értéke (referenciavizsgálat) Böhme-féle vizsgálat egyedi értékei (alternatív vizsgálat) nincs követelmény értékelés osztály jel 1 F ≤ 26 mm ≤ 26 cm 3/50 cm 2 2 G ≤ 23 mm ≤ 20 cm 3/50 cm 2 3 H ≤ 20 mm ≤ 18 cm 3/50 cm 2 4 I 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) • Vizsgálataink alapján egyértelműen látható, hogy a szabvány által meghatározott követelmény érték alatti Böhme-féle és széles-koptatókorongos kopásállósági mérési eredményeket kaptuk, mely értékek között az alábbi összefüggés állapítható meg: „széles-korongos koptatás= 1, 8 x(Böhme-féle koptatás)+12, 9”. 45 éves az ÉMI 2009. április 3.

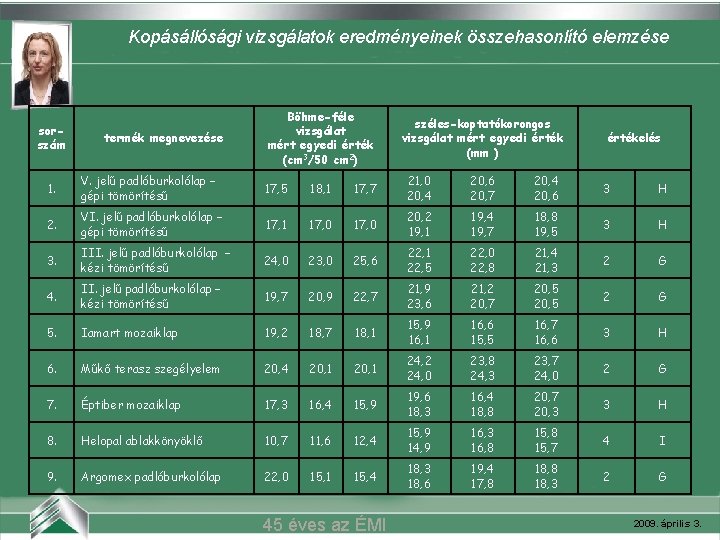

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám termék megnevezése Böhme-féle vizsgálat mért egyedi érték (cm 3/50 cm 2) széles-koptatókorongos vizsgálat mért egyedi érték (mm ) értékelés 1. V. jelű padlóburkolólap – gépi tömörítésű 17, 5 18, 1 17, 7 21, 0 20, 4 20, 6 20, 7 20, 4 20, 6 3 H 2. VI. jelű padlóburkolólap – gépi tömörítésű 17, 1 17, 0 20, 2 19, 1 19, 4 19, 7 18, 8 19, 5 3 H 3. III. jelű padlóburkolólap – kézi tömörítésű 24, 0 23, 0 25, 6 22, 1 22, 5 22, 0 22, 8 21, 4 21, 3 2 G 4. II. jelű padlóburkolólap – kézi tömörítésű 19, 7 20, 9 22, 7 21, 9 23, 6 21, 2 20, 7 20, 5 2 G 5. Iamart mozaiklap 19, 2 18, 7 18, 1 15, 9 16, 1 16, 6 15, 5 16, 7 16, 6 3 H 6. Műkő terasz szegélyelem 20, 4 20, 1 24, 2 24, 0 23, 8 24, 3 23, 7 24, 0 2 G 7. Éptiber mozaiklap 17, 3 16, 4 15, 9 19, 6 18, 3 16, 4 18, 8 20, 7 20, 3 3 H 8. Helopal ablakkönyöklő 10, 7 11, 6 12, 4 15, 9 14, 9 16, 3 16, 8 15, 7 4 I 9. Argomex padlóburkolólap 22, 0 15, 1 15, 4 18, 3 18, 6 19, 4 17, 8 18, 3 2 G 45 éves az ÉMI 2009. április 3.

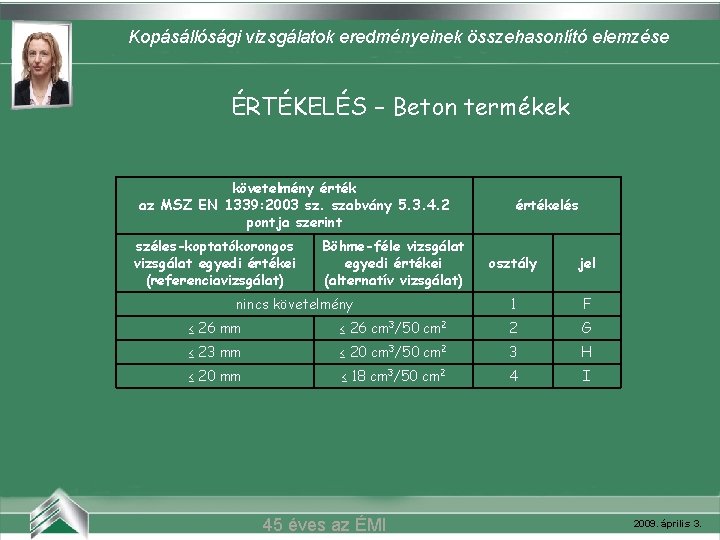

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) ÉRTÉKELÉS – Beton termékek követelmény érték az MSZ EN 1339: 2003 sz. szabvány 5. 3. 4. 2 pontja szerint széles-koptatókorongos vizsgálat egyedi értékei (referenciavizsgálat) Böhme-féle vizsgálat egyedi értékei (alternatív vizsgálat) nincs követelmény értékelés osztály jel 1 F ≤ 26 mm ≤ 26 cm 3/50 cm 2 2 G ≤ 23 mm ≤ 20 cm 3/50 cm 2 3 H ≤ 20 mm ≤ 18 cm 3/50 cm 2 4 I 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) • A beton útburkoló elemekre, járdalapokra és útszegély-elemekre vonatkozó referenciavizsgálatként meghatározott széleskoptatókorongos és a Böhme-féle kopásállósági vizsgálatokat végeztük el, majd az alábbi összefüggést állapítottuk meg: „széles-korongos koptatás= 2, 9 x(Böhme-féle koptatás)+11, 1”. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) Böhme-féle vizsgálat mért egyedi érték (cm 3/50 cm 2) széles-koptatókorongos vizsgálat mért egyedi érték (mm ) sorszám termék megnevezése 1. C 40/50 jelzésű próbatest (MO Autóút Északi Duna-Híd) 12, 9 13, 1 13, 0 20, 8 20, 6 3 H 2. Olasz beton járdalap 22, 7 22, 3 22, 5 24, 4 24, 0 23, 8 1 F 3. Mapeplast FV betonadalékszerrel kevert próbatest 18, 3 17, 7 18, 1 23, 0 23, 1 23, 3 1 F 4. kutatásra készített próbakeverés 16, 4 16, 5 16, 6 22, 5 22, 7 22, 9 3 H 5. C 30/37 jelzésű beton (Monori Betonüzem) 14, 5 15, 2 15, 4 21, 0 21, 6 21, 0 3 H 6. C 25/30 jelzésű beton (Rákóczi téri metróépítés) 13, 0 13, 6 13, 9 19, 0 18, 5 18, 8 4 I 7. C 30/37 jelzésű beton (Gellért téri metróépítés) 12, 2 11, 8 12, 4 17, 0 17, 3 4 I 8. C 16/20 jelzésű beton kutatásra készített próbakeverés 21, 4 21, 1 20, 6 24, 0 23, 8 23, 9 1 F 45 éves az ÉMI értékelés 2009. április 3.

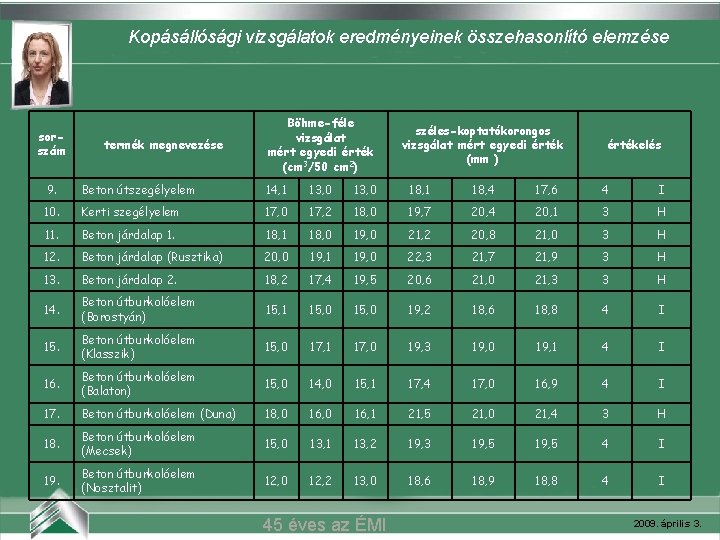

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) sorszám termék megnevezése Böhme-féle vizsgálat mért egyedi érték (cm 3/50 cm 2) széles-koptatókorongos vizsgálat mért egyedi érték (mm ) értékelés 9. Beton útszegélyelem 14, 1 13, 0 18, 1 18, 4 17, 6 4 I 10. Kerti szegélyelem 17, 0 17, 2 18, 0 19, 7 20, 4 20, 1 3 H 11. Beton járdalap 1. 18, 1 18, 0 19, 0 21, 2 20, 8 21, 0 3 H 12. Beton járdalap (Rusztika) 20, 0 19, 1 19, 0 22, 3 21, 7 21, 9 3 H 13. Beton járdalap 2. 18, 2 17, 4 19, 5 20, 6 21, 0 21, 3 3 H 14. Beton útburkolóelem (Borostyán) 15, 1 15, 0 19, 2 18, 6 18, 8 4 I 15. Beton útburkolóelem (Klasszik) 15, 0 17, 1 17, 0 19, 3 19, 0 19, 1 4 I 16. Beton útburkolóelem (Balaton) 15, 0 14, 0 15, 1 17, 4 17, 0 16, 9 4 I 17. Beton útburkolóelem (Duna) 18, 0 16, 1 21, 5 21, 0 21, 4 3 H 18. Beton útburkolóelem (Mecsek) 15, 0 13, 1 13, 2 19, 3 19, 5 4 I 19. Beton útburkolóelem (Nosztalit) 12, 0 12, 2 13, 0 18, 6 18, 9 18, 8 4 I 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) A KOPÁSÁLLÓSÁGI TULAJDONSÁG SZEREPE AZ ÉPÍTÉSI TERMÉKEK ALKALMAZÁSÁBAN, FORGALMAZÁSBAN - a kopásállósági tulajdonság döntően befolyásolják az adott termékek alkalmazhatóságának, felhasználhatóságának lehetőségeit (élettartam, tartósság) -Első típusvizsgálat elvégzésének, illetve az üzemi gyártásellenőrzés működtetésének szerves része a kopásállósági vizsgálat végrehajtása -többek között ezen vizsgálatok elvégzése után, a megfelelő eredmények birtokában állítható ki a Szállítói megfelelőségi nyilatkozat, amely az építési termékek forgalmazásának alappillére 45 éves az ÉMI 2009. április 3.

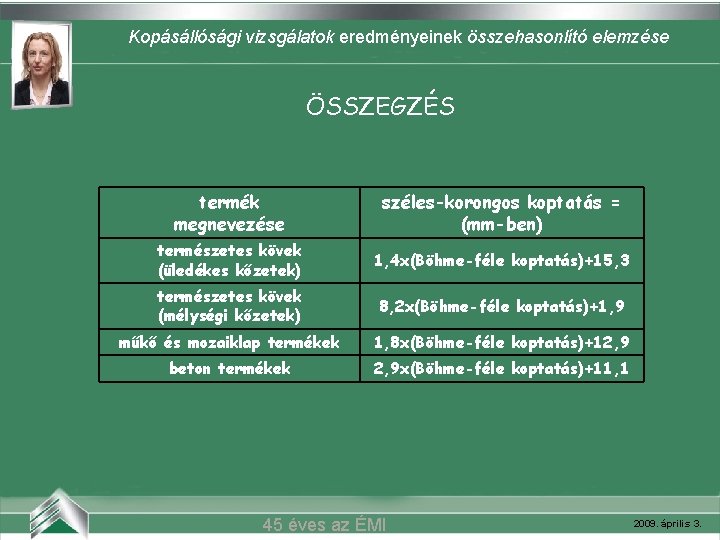

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) ÖSSZEGZÉS termék megnevezése széles-korongos koptatás = (mm-ben) természetes kövek (üledékes kőzetek) 1, 4 x(Böhme-féle koptatás)+15, 3 természetes kövek (mélységi kőzetek) 8, 2 x(Böhme-féle koptatás)+1, 9 műkő és mozaiklap termékek 1, 8 x(Böhme-féle koptatás)+12, 9 beton termékek 2, 9 x(Böhme-féle koptatás)+11, 1 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Belvárosi mozi (Szeged) ÖSSZEGZÉS Reméljük, hogy az általunk megállapított összefüggések révén kutatásunk elérte célját. Ezáltal az építőipari szakemberek számára át tudjuk adni a gyakorlati életben jól hasznosítható, a munkájukat megkönnyítő, a vizsgált termékek kopásállósági tulajdonságait egyértelműen összehasonlító összefüggés segítségével tapasztalatainkat, ismereteinket. 45 éves az ÉMI 2009. április 3.

Kopásállósági vizsgálatok eredményeinek összehasonlító elemzése Köszönöm a figyelmet! 45 éves az ÉMI 2009. április 3.
