KONŠTRUKČNÉ SYSTÉMY POZEMNÝCH STAVIEB 2. prednáška

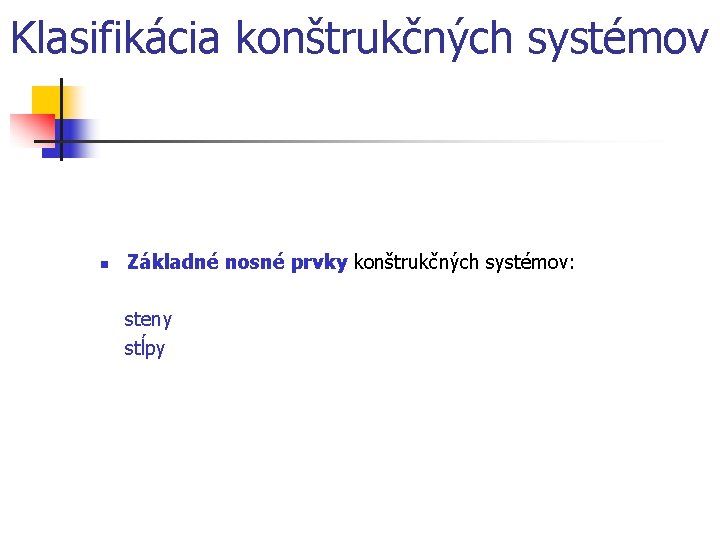

Klasifikácia konštrukčných systémov n Základné nosné prvky konštrukčných systémov: steny stĺpy

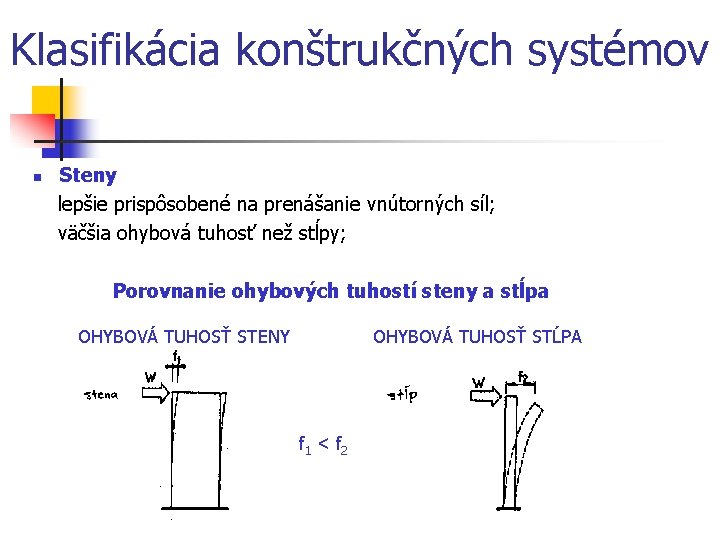

Klasifikácia konštrukčných systémov Steny lepšie prispôsobené na prenášanie vnútorných síl; väčšia ohybová tuhosť než stĺpy; n Porovnanie ohybových tuhostí steny a stĺpa OHYBOVÁ TUHOSŤ STENY f 1 < f 2 OHYBOVÁ TUHOSŤ STĹPA

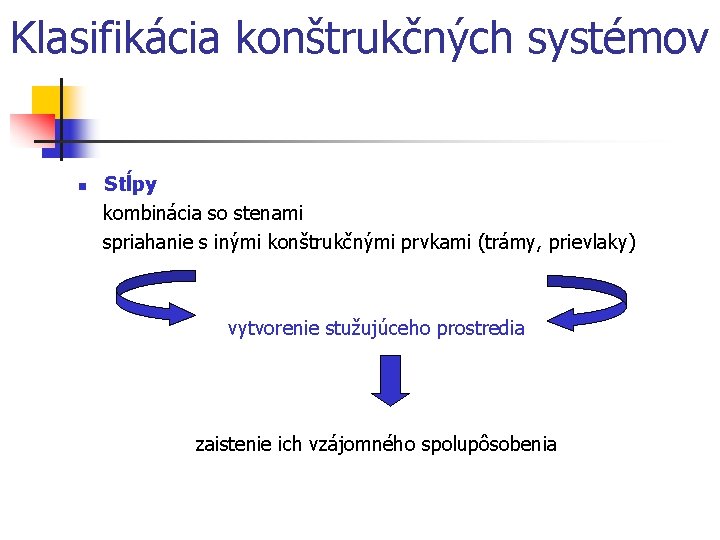

Klasifikácia konštrukčných systémov Stĺpy kombinácia so stenami spriahanie s inými konštrukčnými prvkami (trámy, prievlaky) n vytvorenie stužujúceho prostredia zaistenie ich vzájomného spolupôsobenia
Klasifikácia konštrukčných systémov PRENÁŠANIE ZVISLÉHO ZAŤAŽENIA 1 – doska 2 – trám 3 – prievlak 4 – stĺp
Klasifikácia konštrukčných systémov Konštrukčné systémy podľa druhu použitých nosných prvkov: stenové stĺpové kombinované – časť zaťaženia prenášajú steny, časť stĺpy rámové – spojením stĺpov pomocou priečlí (trámov, prievlakov) priehradové – spriahnutie šikmými prútmi (napr. diagonálami) n Konštrukčné systémy podľa usporiadania nosných prvkov: pozdĺžne – pozdĺžny nosný systém (stenový, skeletový) priečne – priečny nosný systém (stenový, skeletový) obojsmerné – obojsmerný nosný systém (stenový, skeletový) n
Klasifikácia konštrukčných systémov POZDĹŽNY NOSNÝ SYSTÉM 6 – stenový 7 – stĺpový 8 – kombinovaný
Klasifikácia konštrukčných systémov PRIEČNY NOSNÝ SYSTÉM 6 – stenový 7 – stĺpový 8 – kombinovaný
Klasifikácia konštrukčných systémov OBOJSMERNÝ NOSNÝ SYSTÉM 7 – stĺpový
Klasifikácia konštrukčných systémov n Konštrukčné systémy podľa technológie vyhotovenia: murované kameň tehly tvarovky kvádre n okrem nosnej funkcie majú tepelnoizolačnú i zvukoizolačnú funkciu
Klasifikácia konštrukčných systémov n Konštrukčné systémy podľa technológie vyhotovenia: n monolitické betónujeme do debnenia priamo na stavbe progresívne technológie z ľahko montovateľných dielcov („Doka“, „Peri“) stenové, skeletové, kombinované konštrukčné systémy
Klasifikácia konštrukčných systémov www. doka. sk n monolitické stenové k. s.
Klasifikácia konštrukčných systémov n monolitické skeletové k. s. HENNEBIQUE CONSIDÉRE 1 2 1 3 1 – pozdĺžne oceľové vložky 2 – strmienky 3 – špirála

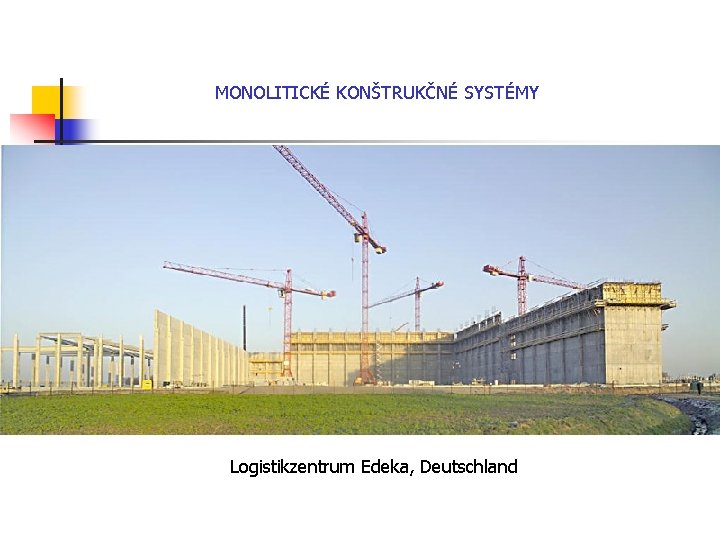

MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Logistikzentrum Edeka, Deutschland
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Euro park 2 Salzburg, Österreich
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Museumsquertier Wien, Österreich

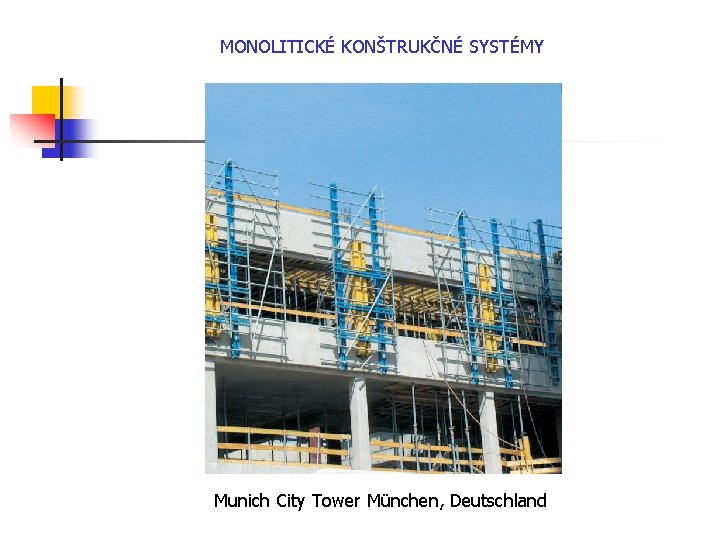

MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Munich City Tower München, Deutschland

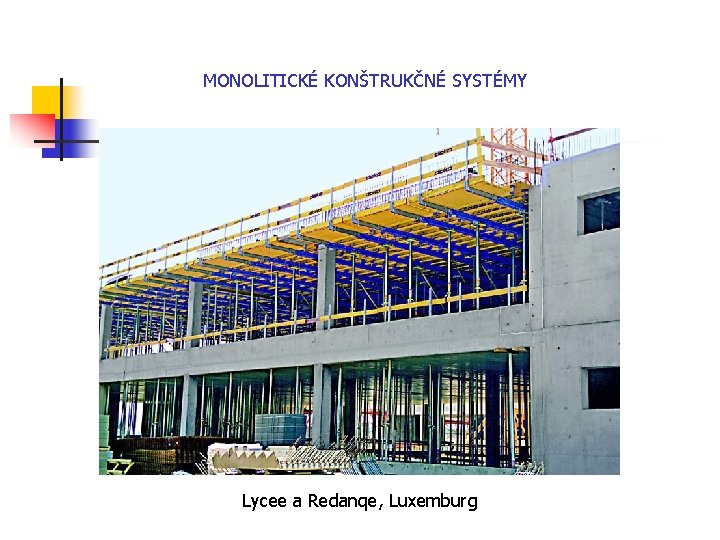

MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Lycee a Redanqe, Luxemburg
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Campus M München, Deutschland
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Jaber Al-Ahmed International Stadium, Kuwait
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Westmünster Center Bocholt, Deutschland
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Einkaufszentrum Weimar-Nord, Deutschland
MONOLITICKÉ KONŠTRUKČNÉ SYSTÉMY Einkaufszentrum Köln, Deutschland
Klasifikácia konštrukčných systémov n Konštrukčné systémy podľa technológie vyhotovenia: montované panelové skeletové n materiál oceľobetón oceľ drevo n

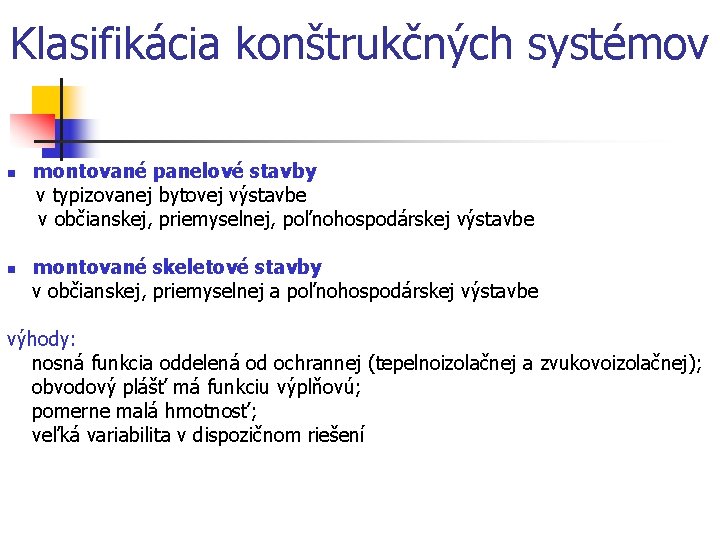

Klasifikácia konštrukčných systémov montované panelové stavby v typizovanej bytovej výstavbe v občianskej, priemyselnej, poľnohospodárskej výstavbe n montované skeletové stavby v občianskej, priemyselnej a poľnohospodárskej výstavbe výhody: nosná funkcia oddelená od ochrannej (tepelnoizolačnej a zvukovoizolačnej); obvodový plášť má funkciu výplňovú; pomerne malá hmotnosť; veľká variabilita v dispozičnom riešení n
Montované skeletové oceľobetónové konštrukčné sústavy n n montovaný skelet revidovaný Priemstav (MS-RP) stavebná sústava Integro
MONTOVANÝ SKELET REVIDOVANÝ PRIEMSTAV (MS-RP) občianska, priemyselná výstavba rámová nosná konštrukcia (priečny alebo pozdĺžny systém) strop - žb. dutinové panely alebo predpäté panely SPIROLL; 1 – schéma pozdĺžneho rezu, 3 – stĺp, 4 – prievlak tvaru obráteného „T“, 5 – obvodové stužidlo s konzolou, 6 – stropný panel stužidlový
STAVEBNÁ SÚSTAVA INTEGRO viacpodlažné i halové budovy občianskej a priemyselnej vybavenosti nosníky lichobežníkového prierezu, ktoré sa stykujú so stĺpmi stropné panely predpäté tvaru obráteného „U“ alebo „TT“, SPIROLL panely 11 – stĺpové dielce prierezu „H“ 12 – zdvojené nosníky lichobežníkového prierezu (rámové priečle) 13 – predpäté žb. panely tvaru „TT“ alebo obráteného „U“
Montované oceľové konštrukčné sústavy n n n pri výstavbe vysokých budov (nad 15 podlaží) pre nízku zástavbu, najmä budovy s veľkým rozpätím (halové stavby) dôkladné zabezpečenie diagonálnym stužením (priečne, pozdĺžne a v úrovni roviny strešnej konštrukcie)
„HALLSTAV“, spol. s. r. o. Bratislava n Celomontované stavby – napr. systém „Astron“ výrobné, skladové, administratívne stavby, predajne, potravinárske sklady, športové haly, viacúčelové halové stavby Hlavná nosná rámová konštrukcia: 1 – kotvenie stĺpov 2 – spoj stĺpov a rámov 3 – spoj rámu 4 – spoj rámu v hrebeni 5 – rám štítovej steny 6 – zavetrovanie tiahlami Pomocná konštrukcia: Všetky prvky sú spojované pomocou pozinkovaných vysokopevnostných šroubov 1 – väznica, 2 – paždík, 3 – rám vrát, 4 – rám okna, 5 – rám svetlíka každá hala ASTRON je vyrobená presne na mieru podľa požiadaviek
CELOMONTOVANÉ STAVBY – SYSTÉM „ASTRON“ oceľová konštrukcia strešný plášť - podhľad Silo systém, Ostrov nad Ohrí
CELOMONTOVANÉ STAVBY – SYSTÉM „ASTRON“ oceľová konštrukcia montáž plášťa z PUR panelov Lakovňa Al materiálov, Vítkov

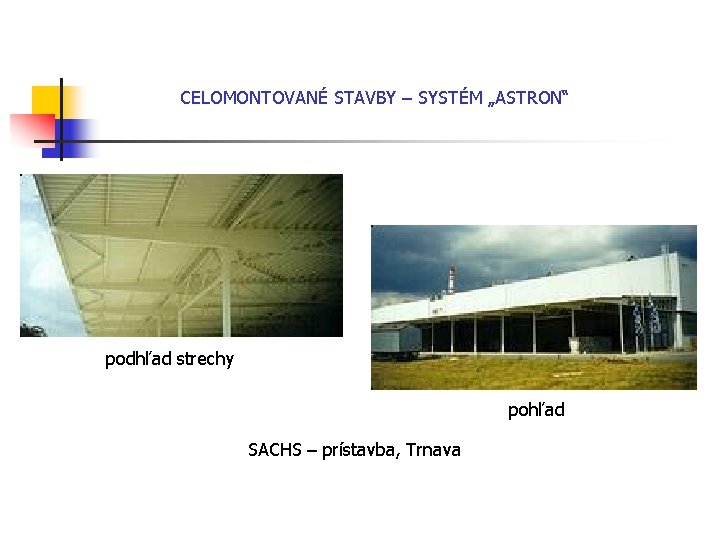

CELOMONTOVANÉ STAVBY – SYSTÉM „ASTRON“ podhľad strechy pohľad SACHS – prístavba, Trnava
Konštrukčné sústavy halových stavieb VYUŽITIE HALOVÝCH OBJEKTOV n n n VÝROBNÉ PRIESTORY SKLADOVÉ PRIESTORY ŠPORTOVÉ A ODDYCHOVÉ CENTRÁ POLYFUNKČNÉ OBJEKTY AUTOSALÓNY SERVISNÉ STREDISKÁ NÁKUPNÉ STREDISKÁ ADMINISTRATÍVNE BUDOVY POTRAVINÁRSKE OBJEKTY NADSTAVBY A PRÍSTAVBY OBJEKTOV POLNOHOSPODÁRSKE OBJEKTY VÝSTAVNÉ HALY
Konštrukčné sústavy halových stavieb Halové stavby n n prevláda pôdorysný rozmer vodorovné časti konštrukcie prenášajú zvislé zaťaženie do jednotlivých podpôr Podľa priestorového rozmiestnenia (statického pôsobenia): nosníkové – väzníkové, bezväzníkové doskové kombinované (doska + väzník) n
Konštrukčné sústavy halových stavieb Podľa prenášania zaťaženia do zvislých podpôr: ohýbané tlačené ťahané kombinované n Podľa materiálu: drevené, železobetónové, kovové, z plastických hmôt, kombinované n Podľa technológie: monolitické montované n
Nosníkové konštrukčné systémy halových stavieb Väzníkové sústavy ohýbané – haly menších rozponov (do 30 m) n používajú sa väzníky: rovné (priamopásové) pultové sedlové oblúkové n podľa rozmiestnenia materiálu konštrukcie: plnostenné prútové (priehradové) n podľa materiálu: drevené oceľové železobetónové n
Nosníkové konštrukčné systémy halových stavieb n Väzníky sa ukladajú priamo na stĺpy, pri väčších rozponoch stĺpov na prievlaky 1 – žb. plnostenný väzník sedlový 2 – žb. priehradový väzník sedlový 3 – prievlak 4 – strešné panely
Nosníkové konštrukčné systémy halových stavieb Bezväzníkové sústavy ohýbané - príkladom odhmotňovania vodorovnej časti konštrukcie - žb. väzníky a strešné rebierkové panely sú nahradené predpätými žb. panelmi tvaru TT alebo obráteného U do rozponu 24 m n 3 – prievlak 5 – predpäté žb. panely tvaru TT alebo obráteného U
Nosníkové konštrukčné systémy halových stavieb n Oblúkové väzníky tlačené – pre väčšie rozpony, často prechádzajúce priamo do základových konštrukcií 6 – oblúkový väzník (nosník) 7 – tiahlo 8 – stužidlo
Nosníkové konštrukčné systémy halových stavieb n Ťahané väzníky s charakteristickym vydutým tvarom sa používajú zriedka 8 – stužidlo 9 – žb. ťahaný väzník plnostenný 10 – pretvorenie strednice 11 – oceľový ťahaný väzník priehradový
Doskové konštrukčné systémy halových stavieb DOSKOVÉ SÚSTAVY OHÝBANÉ Ohýbaná dosková konštrukcia škrupinová - vytvorená zakrivením (zvlnením) dosky v priečnom smere (tzv. dlhá valcová škrupina) - tvarovú tuhosť zaisťujú čelné tuhé nosníky n 12 – škrupina, 13 – obrubné železo, 14 – tuhý nosník (tuhé čelo)
Doskové konštrukčné systémy halových stavieb DOSKOVÉ SÚSTAVY OHÝBANÉ Lomenice - vznikajú zalomením tenkostennej dosky - trojuholníkového alebo lichobežníkového tvaru n 15 14 – tuhý nosník (tuhé čelo) 15 – lomenica
Doskové konštrukčné systémy halových stavieb DOSKOVÉ SÚSTAVY OHÝBANÉ n Do skupiny ohýbaných systémov patria tiež priehradové dosky a priestorové priehradové nosníky 16 – priehradová doska
Súčasné konštrukčné systémy halových stavieb SYSTÉM AVG
Súčasné konštrukčné systémy halových stavieb SYSTÉM AVG
Súčasné konštrukčné systémy halových stavieb SYSTÉM AVG - opláštenie Sendvičové panely KINGSPAN Referencie
Konštrukčné sústavy drevených stavieb n n konštrukčné sústavy klasických drevených stavieb (zrubové, stĺpikové, skeletové, hrazdené ) panelové sústavy drevených stavieb konštrukčné sústavy drevených stavieb s aplikáciou vysoko účinných izolačných materiálov (vrstvené konštrukcie)

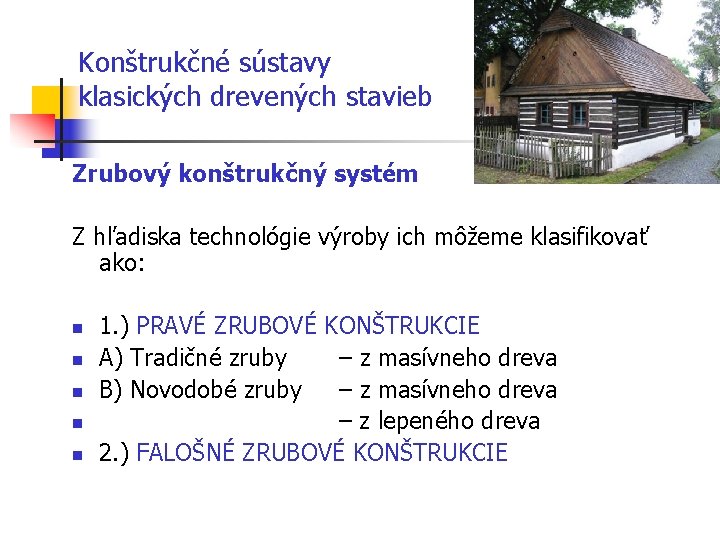

Konštrukčné sústavy klasických drevených stavieb Zrubový konštrukčný systém Z hľadiska technológie výroby ich môžeme klasifikovať ako: n n n 1. ) PRAVÉ ZRUBOVÉ KONŠTRUKCIE A) Tradičné zruby – z masívneho dreva B) Novodobé zruby – z masívneho dreva – z lepeného dreva 2. ) FALOŠNÉ ZRUBOVÉ KONŠTRUKCIE
Konštrukčné sústavy klasických drevených stavieb 1. PRAVÉ ZRUBOVÉ KONŠTRUKCIE - TRADIČNÉ Najviac sa používajú vo Švajčiarsku, Nórsku, Švédsku a Rusku. U nás sa stavajú zrubové stavby hlavne na vidieku. - zhotovené zo zrubových obvodových a priečkových stien Zrubové steny – z úplne alebo čiastočne hranených trámov; z guliačov - hr. trámu obyčajne 18/20 – 20/22 cm (podľa zaťaženia, u obytných stavieb aj podľa podnebia) - ostro hranené trámy – doliehať v ložných špárach - trámy s oblinami – ložné špáry sa vyplnia drevnou vlnou (utesnenie zmesou mastnej hliny a vápna) - guliače – vyplnenie špár mazaninou (hlina + plevy alebo pazderie) – do ložných špár klinky - Zvnútra sa steny neomietajú, ak áno, natiahnuť drážkovú lepenku alebo pribiť izolačné korkové alebo heraklitové dosky

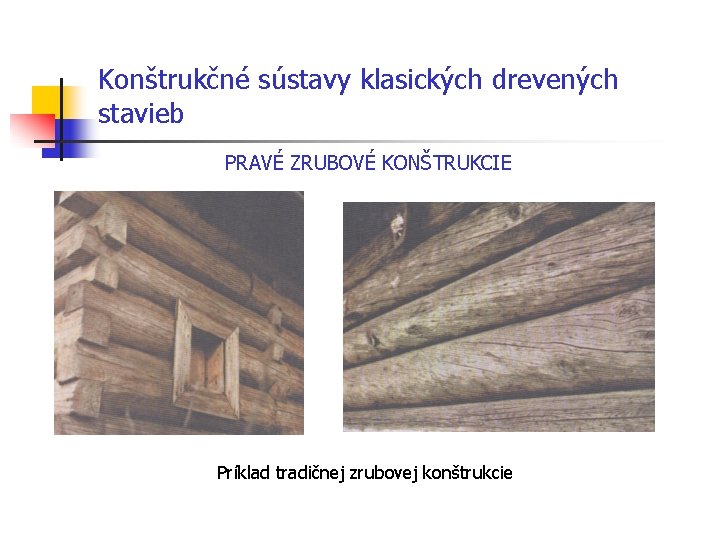

Konštrukčné sústavy klasických drevených stavieb PRAVÉ ZRUBOVÉ KONŠTRUKCIE Príklad tradičnej zrubovej konštrukcie
Konštrukčné sústavy klasických drevených stavieb PRAVÉ ZRUBOVÉ KONŠTRUKCIE Spôsoby rohového spoja preplatovaním, s presahujúcim záhlavím zrubu na konci každého trámu sa nechá 10 – 20 cm dlhé záhlavie a trámy sa v spojení preplátujú Rohový kolíkový spoj aby trámy na rohu nevybočili, prevlieka sa v tomto spojení kolík z tvrdého dreva o priemere 2, 5 cm.

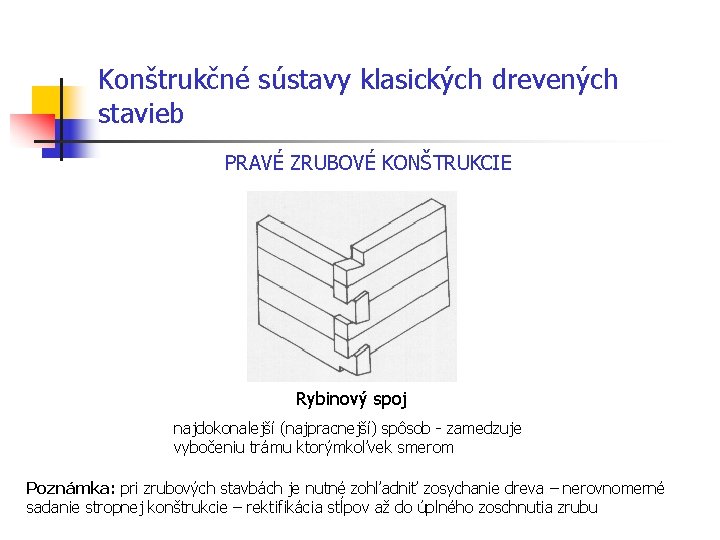

Konštrukčné sústavy klasických drevených stavieb PRAVÉ ZRUBOVÉ KONŠTRUKCIE Rybinový spoj najdokonalejší (najpracnejší) spôsob - zamedzuje vybočeniu trámu ktorýmkoľvek smerom Poznámka: pri zrubových stavbách je nutné zohľadniť zosychanie dreva – nerovnomerné sadanie stropnej konštrukcie – rektifikácia stĺpov až do úplného zoschnutia zrubu
Konštrukčné sústavy klasických drevených stavieb Okrem rekonštrukcií sa s dreveným trámovým stropom môžeme stretnúť aj pri stavbe zrubových domov. (Srub CZ)
Konštrukčné sústavy klasických drevených stavieb NOVODOBÉ ZRUBOVÉ KONŠTRUKCIE – z masívu Základný konštrukčný prvok - strojovo profilované drevo (masívny zrubový prvok z jedného kusa alebo dĺžkovo nadpojený rôznym typom spoja) n Tesnenie vodorovných škár - rôzny typ profilu masívneho prvku, alebo tesnením n Z tepelnotechnického hľadiska: jednoplášťové ( hrúbky 15 – 40 cm ); so zateplením ako sendvičové, alebo dvojité konštrukcie n
Konštrukčné sústavy klasických drevených stavieb NOVODOBÉ ZRUBOVÉ KONŠTRUKCIE – z lepeného dreva technický najmodernejšie konštrukcie n Zrubové lepené prvky vyrobené zlepením z viacerých častí n Lepenie: na hrúbku, výšku a dĺžku prvku n Priečny profil môže byť štvorcového, obdĺžnikového alebo okrúhleho tvaru n Výroba náročnejšia a ekonomický sú drahšie ako zrubové prvky z masívu n Prednosti: estetika zrubu bez trhlín na exteriérovej aj interiérovej strane, zlepšenie tepelnotechnických vlastností zrubovej steny ( do tepelného odporu je zapojená celá hrúbka prvku bez trhlín ) n jednoplášťové ( hrúbky do 21 cm ), alebo so zateplením ako sendvičové
Konštrukčné sústavy klasických drevených stavieb 2. FALOŠNÉ ZRUBOVÉ KONŠTRUKCIE Imitujú pravé zruby (estetické hľadisko; pozitívne pôsobenie dreva a zrubovej konštrukcie na človeka) n Zloženie falošej zrubovej konštrukcie: exteriérová falošná zrubová konštrukcia imitujúca pravý zrub a staticky nosná konštrukcia (stĺpiková, panelová, betónová, resp. murovaná) tepelná izolácia medzi vonkajšou a vnútornou zrubovou konštrukciou steny n

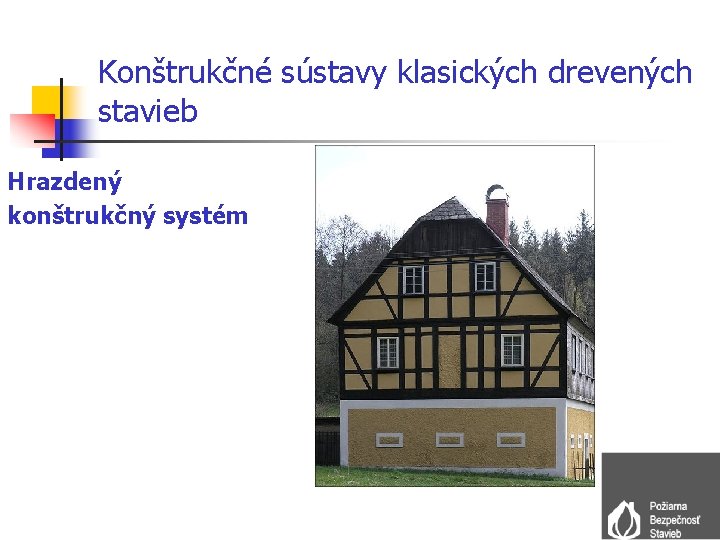

Konštrukčné sústavy klasických drevených stavieb Hrazdený konštrukčný systém
Konštrukčné sústavy klasických drevených stavieb Hrazdený konštrukčný systém hlavne v anglosaských krajinách, u nás čiastočne v horských oblastiach n Hrazdená konštrukcia: vytvorená z drevenej kostry, jednotlivé polia sú vyplnené najčastejšie tehlovým murivom (spolupôsobenie kostry a muriva) n Kostra: z prahu, stĺpov, vzpier, väzníc a prekladov (prahový veniec vyrobený s odolnejšieho dreva, napr. dub, smrekovec) n Funkcia prahu: začapovanie stĺpov a vzpier prenáša váhu steny na základy; kladie sa naplocho, profil 18/16, 20/18, 24/20 cm (podľa zaťaženia); na základy sa podkladá lepenka n Stĺpy podporujú a delia stenu vo smere zvislom (stĺpy nárožné, stredné, okenné, dverné a väzné hr. 16/16, 18/18, 20/20 cm)
Konštrukčné sústavy klasických drevených stavieb n n Vzpery stužujú a zavetrujú kostru (horný koniec vzpery je naklonený dovnútra, aby sa tlak vetra prenášal z rohu do steny) krížové vzpery majú význam skôr dekoratívny odsadenie vzpier od stĺpa aspoň 8 cm; začapujú sa do prahu Preklady delia stenu vodorovne a ohraničujú okná a dvere (nadokenné, dverné alebo parapetné); prierez rovnaký ako u stĺpov n n Väznica spojuje stĺpy a vzpery a ukončuje vrchom jednu výšku poschodia (stĺpy a vzpery sa do väznice začapujú) Kostra je priznaný architektonický prvok - zvýšené nároky na jej opracovanie a povrchovú úpravu (požiadavky na požiarnu odolnosť)
Konštrukčné sústavy klasických drevených stavieb HRAZDENÝ KONŠTRUKČNÝ SYSTÉM
Konštrukčné sústavy klasických drevených stavieb Stĺpikový konštrukčný systém najmä v USA a KANADE známy ako systém ``two by four`` ( 2 x 4 palce ) jednoduchý, nevyžaduje mechanizáciu n Objekt sa kompletne realizuje na stavenisku: Vybuduje sa vyrovnaná plocha (výrobno – montážna platňa) na ktorej sa zhotovujú steny objektu Zhotovené steny sa vztýčia a osadia na základ objektu Priestorovú stabilitu a tuhosť zaisťujú steny, oplášťované veľkoplošnými materiálmi (napr. vodovzdorná preglejka, doska OSB) , prípadne sa vystužujú diagonálami zapustenými do stĺpikov stien n Základom konštrukčného systému - stĺpiky profilov 50 – 60/100 – 140 mm (ak zo statického hľadiska profil nevyhovuje, vytvárajú sa potrebné profily združovaním) n Spojovacie prostriedky – tesárske spoje, klince, v detailoch aj rôzne iné spojovacie prostriedky
Konštrukčné sústavy klasických drevených stavieb STĹPIKOVÝ KONŠTRUKČNÝ SYSTÉM n n Vloženie okna do steny je riešené pomocou dreveného prekladu ( výmeny ) Výhoda stĺpikového systému: ľahká montáž a variabilita konštrukčného riešenia s využitím rovnakých konštrukčných prvkov
Konštrukčné sústavy klasických drevených stavieb Skeletový konštrukčný systém Skelet je priestorový nosný systém vytvorený zo zvislých ( stĺpy ) a vodorovných ( prievlaky ) nosných prvkov Výplne obvodovej steny a vnútorné priečky sú nenosné Pre zabezpečenie priestorovej stability sa v konštrukcii umiestňujú stabilizačné prvky do stien a podľa potreby aj do stropov Pre životnosť stavby je významné zakotvenie stĺpov, tak aby boli chránené pred vlhkosťou
Konštrukčné systémy klasických drevených stavieb Skeletový konštrukčný systém Moderná architektúra Rozostavaný skelet – tradičná architektúra
Konštrukčné sústavy klasických drevených stavieb Panelový konštrukčný systém Rozšírený drevený stavebný systém budov v praxi Ide o modifikovaný stĺpikový systém, keď je panel zhotovený v špeciálnej výrobni a nie na stavenisku Príklad panelového konštrukčného systému
Konštrukčné sústavy klasických drevených stavieb Panelový konštrukčný systém n n Panely: malorozmerové – maloformátové (šírka panelu 1, 2 – 1, 8 m) – ľahká manipulovateľnosť, väčší počet stykov veľkorozmerové – celostenové (dĺžka 12 - 16 m) – často s interiérovým a exteriérovým obkladom, na stavbe len posledná povrchová úprava (zvýšené nároky na balenie a manipuláciu) Rám panelu zo smrek – jedľového reziva, Opláštenie veľkoplošnými materiálmi (DTD, OSB, preglejka, sádrovláknitá doska) - lepia sa alebo prichytávajú klincami alebo sponkami Exteriér – zatepľovací systém; palubovky - naležato alebo na stojato; min. hr. obkladu 18 mm, vlhkosť pri zabudovaní w = 15%; pod obkladom - odvetraná vzduchová medzera min. 15 mm
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Príklad panelového konštrukčného systému
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Finálny sadrokartónový obklad panelov Opláštenie veľkoplošnými materiálmi Montáž panelov Príklad panelového konštrukčného systému
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Kotvenie základového prahu Spoj panelov prostredníctvom svorníkov
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Postup výstavby
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Postup výstavby
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Postup výstavby
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Postup výstavby
Konštrukčné systémy klasických drevených stavieb Panelový konštrukčný systém Najviac rozšírený drevený stavebný systém budov v praxi Nízkoenergetické panelové drevostavby Príklady panelového konštrukčného systému drevostavieb
Konštrukčné systémy panelových drevených stavieb Príklady skladieb obvodových stien Dvojplášťová prevetrávaná konštrukcia – skladba bez vyšších energetických nárokov E – Konštrukcia - I - obklad z dosiek hr. 19 mm - prevetrávaná vzduchová medzera - pozdĺžny drevený profil 30 x 50 mm - drevotriesková doska hr. 19 mm - izolácia ISOVER / ORSIL (hr. 200 mm) medzi nosnými stojkami 200 x 200 mm - parobrzda (neprepúšťa vlhkosť do izolácie) - priečny drevený profil 30 x 50 mm - sádrokartonová protipožiarna doska RF (hr. 12, 5 mm)
Konštrukčné systémy panelových drevených stavieb Príklady skladieb obvodových stien Dvojplášťová prevetrávaná konštrukcia s prídavnou vnútornou izoláciou – skladba pre nízkoenergetický dom E – Konštrukcia - I -obklad z dosiek hr. 19 mm - prevetrávaná vzduchová medzera - pozdĺžny drevený profil 30 x 50 mm - drevotriesková doska hr. 19 mm - izolácia ISOVER / ORSIL (hr. 200 mm) medzi nosnými stojkami 200 x 200 mm - parobrzda (neprepúšťa vlhkosť do izolácie) - izolácia ISOVER / ORSIL (hr. 60 mm) medzi drevenými profilmi 30 x 60 mm - kovový profil na uchytenie sádrokartonu hr. 24 mm - 2 x sádrokartonová protipožiarna doska RF (hr. 25 mm)

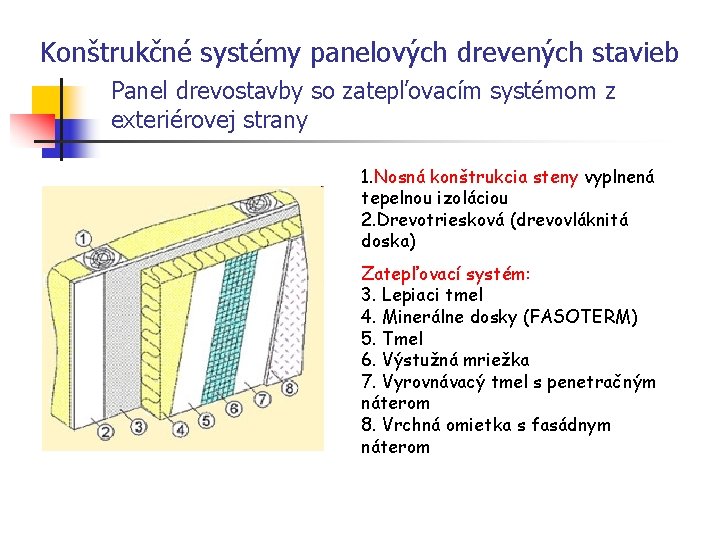

Konštrukčné systémy panelových drevených stavieb Panel drevostavby so zatepľovacím systémom z exteriérovej strany 1. Nosná konštrukcia steny vyplnená tepelnou izoláciou 2. Drevotriesková (drevovláknitá doska) Zatepľovací systém: 3. Lepiaci tmel 4. Minerálne dosky (FASOTERM) 5. Tmel 6. Výstužná mriežka 7. Vyrovnávacý tmel s penetračným náterom 8. Vrchná omietka s fasádnym náterom

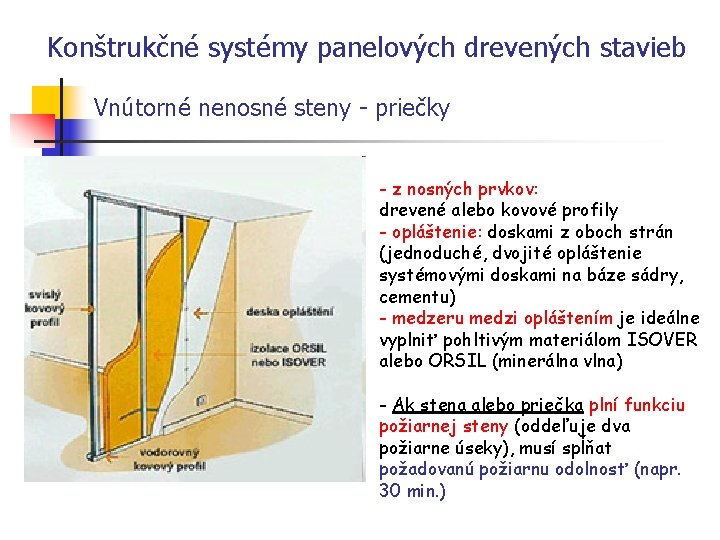

Konštrukčné systémy panelových drevených stavieb Vnútorné nenosné steny - priečky - z nosných prvkov: drevené alebo kovové profily - opláštenie: doskami z oboch strán (jednoduché, dvojité opláštenie systémovými doskami na báze sádry, cementu) - medzeru medzi opláštením je ideálne vyplniť pohltivým materiálom ISOVER alebo ORSIL (minerálna vlna) - Ak stena alebo priečka plní funkciu požiarnej steny (oddeľuje dva požiarne úseky), musí spĺňat požadovanú požiarnu odolnosť (napr. 30 min. )

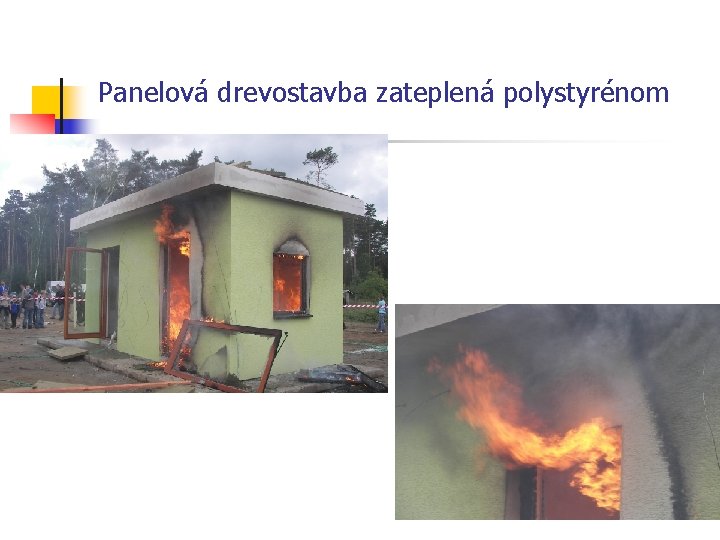

Panelová drevostavba zateplená polystyrénom Zábery zo skúšky – Hodonín 2009
Panelová drevostavba zateplená polystyrénom
Panelová drevostavba zateplená polystyrénom
Panelová drevostavba zateplená polystyrénom
Ďakujem za Vašu pozornosť
