KONTRAK PENGURUSAN FASILITI KOMPLEKS E (KKM) THP SINAR SDN BHD (893248 – D) Pejabat Penyelenggaraan dan Operasi Aras Basement Blok E 3, Kompleks E, Pusat Pentadbiran Kerajaan Persekutuan 62582, Putrajaya. PENDAWAIAN ELEKTRIK DAN KESALAHAN LAZIM MOHD SUHAIMI SALLEH, CEM SAIFOLAZIZI ABD MANAN, CHARGEMAN A 4

PENGENALAN Sistem Pendawaian • Sistem pendawaian adalah sistem pemasangan litar-litar elektrik termasuklah pengalir penebat dan perlindungan mekanik bagi sesuatu jenis kabel dan juga aksesori elektrik.

PERINGKAT AGIHAN BEKALAN • • • Bekalan dari TNB / Janakuasa (HT) (11 KV) Ke Papan Suis Utama (PSU/MSB) (LV)(440 V) Dari PSU Ke Papan Suis Kecil (PSK/SSB)(RISER) Dari PSK Ke Papan Agihan Pengguna (PA/DB) Dari DB terus ke peralatan elektrik/beban melalui alat perlindungan dan suis.

FAKTOR-FAKTOR KESELAMATAN YANG PERLU DIPATUHI a) Mengenalpasti beban setiap peralatan b) Keadaan tempat pemasangan (Cth: Water Dispanser) c) Kekemasan d) Perubahan atau penambahan litar (Cth: Spotlight) e) Keselamatan dan kelulusan ST/SIRIM

JENIS BEBAN YANG DIPASANG DI PEJABAT • • • Komputer/Desktop Peti sejuk Mesin fotostat Cerek elektrik Penghawa dingin Water Dispenser – tempat yang sesuai

KEKEMASAN PENDAWAIAN

PERUBAHAN ATAU PENAMBAHAN LITAR (Renovation work) • Perubahan atau penambahan litar perlu mendapat kelulusan Competent Person / JKR. • Penambahan litar oleh orang yang tidak berkelayakan mungkin akan menyebabkan masalah yang besar pada msa akan datang.

KESALAHAN LAZIM YANG BERLAKU 1) Penambahan kabel pada litar akhir. SALAH Kabel litar akhir disambungkan kerana tidak cukup panjang. Risiko : Menghasilkan spark lalu menyebabkan kebakaran. BETUL Tiada sambungan kabel dibenarkan untuk litar akhir.

KESALAHAN LAZIM YANG BERLAKU 2) Penamatan kabel neutral yang tidak kemas. SALAH Penamatan kabel neutral tidak menggunakan bar. Risiko : Menyukarkan proses troubleshooting jika terjadinya trip. BETUL Lebih kemas dan jelas

KESALAHAN LAZIM YANG BERLAKU 3) Penggunaan extension plug yang tidak diluluskan oleh SIRIM. SALAH Menggunakan portable socket / extension plug yang tidak diluluskan oleh sirim dan tempoh penggunaan terlalu lama. Risiko : Kerap terjadi trip. BETUL Sebaiknya menggunakan extension plug yang mempunyai cop sirim.

KESALAHAN LAZIM YANG BERLAKU 4) Kondisi plug yang tidak selamat. SALAH Kondisi plug extension yang sudah retak. Risiko : Mengelakkan masalah elektrik trip. BETUL Kondisi plug extension yang baik dan selamat.

KESALAHAN LAZIM YANG BERLAKU 5) Keadaan floor box yang tidak bersih. SALAH Terdapat kekotoran pada floor box. Risiko : Kehadiran serangga yang akan merosakkan pendawaian. BETUL Floor box yang kemas, bersih dan selamat digunakan.

KESALAHAN LAZIM YANG BERLAKU 6) Penggunaan soket secara berlebihan.

KESALAHAN LAZIM YANG BERLAKU 7) Kabel bertindih atau terluka. Wayar terkepit dengan penutup floor box.

KESALAHAN LAZIM YANG BERLAKU 8) Kerja-kerja ubahsuai yang tidak mematuhi standard

KESALAHAN LAZIM YANG BERLAKU 9) Penambahan beban pada sesuatu soket sedia adalah dlilarang.

KEROSAKAN YANG PERNAH BERLAKU DI BANGUNAN KKM KEROSAKAN LAMPU KECEMASAN KEROSAKAN TRIPPING PLUG TIADA SIRIM

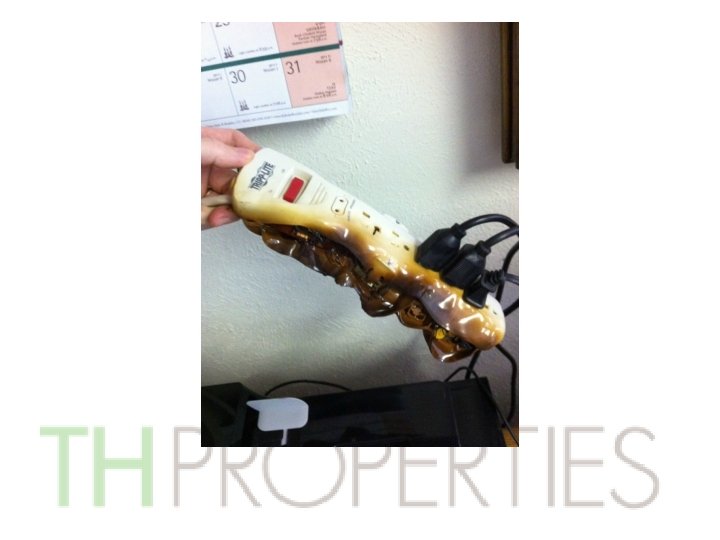

KESAN DARIPADA KESALAHAN YANG BERLAKU PLUG TERBAKAR SOKET TRIP

KESAN DARIPADA KESALAHAN YANG BERLAKU Kabel luka menyebabkan kebakaran kecil di hospital Pulau Pinang

PENGUBAHSUAIAN • Langkah-langkah yang perlu diambil adalah: – Mendapatkan khidmat nasihat dariapda JKR/ST/maintenance – Dilaksanakan oleh kontraktor yang bertauliah yang berdaftar dengan ST – Produk mempunyai kelulusan SIRIM. – Testing & Commissioning (Tn. C).

KEMPEN

DALAM SETAHUN, JIKA 100 UNIT KOMPUTER TIDAK DITUTUP DENGAN SEMPURNA Komputer off On (Sleep Mode) Komputer On (tanpa cabut plug)

Sekian, terima kasih.
