KONTRAK KULIAH Tugas Quis 1 Quis 2 Ujian

KONTRAK KULIAH Tugas Quis 1 Quis 2 Ujian Tengah Semester Ujian Akhir Semester : 20% : 12, 5% : 25% : 30 %

SILABUS Pertemuan Ke Pokok Bahasan Ruang 1 Pendahuluan (Kontrak Kuliah) Kelas 2, 3, 4 Teori Dasar Komunikasi Data Kelas 5 Review Kelas 6 Quis 1 Kelas 7, 8 Transmisi Data Kelas 9, 10 Media Transmisi Kelas Masalah Transmisi Data Kelas 14 Local Area Network (LAN) Kelas 15 Ujian Tengah Semester Lab Instalasi Hardware & Software Jaringan Lab 20 Installasi dan Manajemen Jaringan Lab 21 Quis 2 Lab 20 Pengenalan SO Server Lab 22 Ujian Akhir Semester Kelas 11, 12, 13 16, 17, 19

JARINGAN KOMUNIKASI DATA Definisi : Jaringan komunikasi data adalah kumpulan terminal data yang saling terhubung melalui media transmisi tertentu dengan tujuan untuk berbagi data/informasi.

MANFAAT JARINGAN l Perusahaan/Organisasi ± ± ± l Umum ± ± ± l Resource Sharing Relibialitas Tinggi (handal) Media Komunikasi Access ke informasi yang berada di tempat yang jauh Komunikasi orang-ke-orang Hiburan interaktif. Sosial ± Komunitas, ajakan kepada sesuatu yang baik.

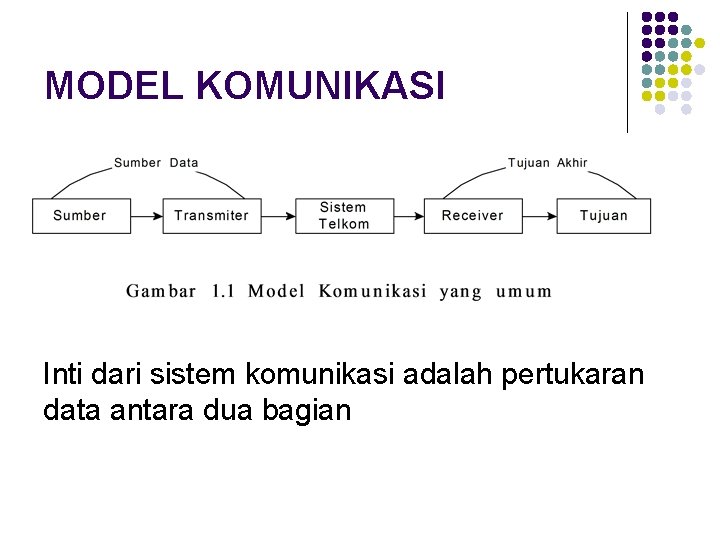

MODEL KOMUNIKASI Inti dari sistem komunikasi adalah pertukaran data antara dua bagian

ELEMENT-ELEMENT PENTING MODEL l Source (Sumber) Menghasilkan data untuk ditransmisikan/dikirim (cth: telepon/PC) l Transmitter mengubah atau mengkodekan informasi sama seperti memproduksi sinyal elektromagnetik yang akan ditransmisikan secara berurutan. l Transmission System (sistem transmisi) dapat berupa transmisi satu arah (sistem radio) atau dua arah (jaringan telkom). l Receiver (penerima) menerima sinyal dari sistem transmisi dan mengubahnya ke dalam bentuk yang dapat dimengerti oleh alat tujuan. l Destination (tujuan) penerima data yang datang dari alat penerima (receiver).

MACAM-MACAM JARINGAN l Berdasarkan Cara Mentransmisikan Data ± ± l Jaringan Point To Point Jaringan Broadcast Berdasarkan Jumlah Terminal dan Cakupan Area ± ± ± Jaringan Peer To Peer Local Area Network Metropoltan Area Network Wide Area Network Internetworking / Internet

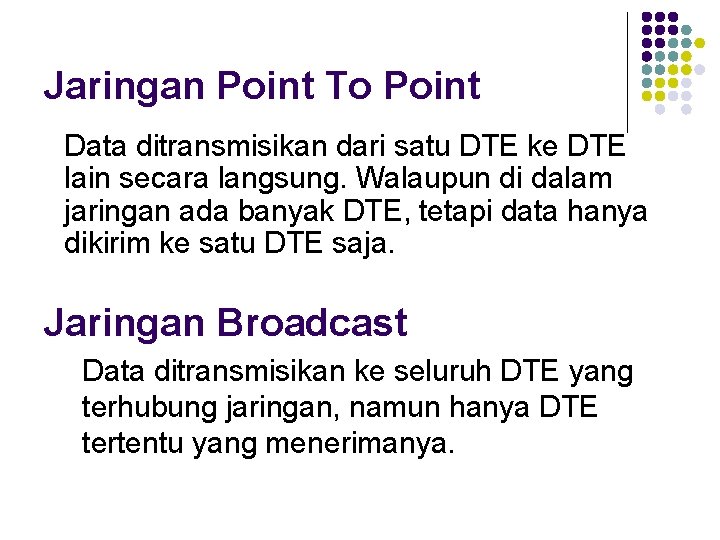

Jaringan Point To Point Data ditransmisikan dari satu DTE ke DTE lain secara langsung. Walaupun di dalam jaringan ada banyak DTE, tetapi data hanya dikirim ke satu DTE saja. Jaringan Broadcast Data ditransmisikan ke seluruh DTE yang terhubung jaringan, namun hanya DTE tertentu yang menerimanya.

Local Area Network (LAN) Adalah sejumlah komputer yang saling dihubungkan bersama di dalam satu areal tertentu yang tidak begitu luas, seperti di dalam satu kantor atau gedung.

TOPOLOGI JARINGAN Topologi adalah suatu aturan bagaimana menghubungkan komputer satu dengan komputer yang lain secara fisik dan pola hubungan antara komponen-komponen yang berkomunikasi melalui perantara jaringan. l Topologi Mesh l Topologi Star (Bintang) l Topologi Bus l Topologi Tree (pohon) l Topologi Ring (Cincin)

TOPOLOGI MESH Pada topologi mesh tiap komputer terhubung langsung dengan komputer lain (peer to peer). Setiap komputer mempunyai jalur sendiri-sendiri dengan komputer lain.

TOPOLOGI STAR Pada topologi ini kita sudah menggunakan bantuan alat lain untuk mengkoneksikan jaringan komputer. Contoh alat yang di pakai disini adalah hub, switch, dll.

TOPOLOGI BUS Jaringan yang menggunakan topologi ini dapat dikenali dari penggunaan sebuah kabel backbone (kabel utama) yang menghubungkan semua peralatan jaringan

TOPOLOGI TREE Topologi ini biasanya digunakan untuk interkoneksi antar DTE dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi.

TOPOLOGI RING Topologi ini mirip dengan hubungan seri pada rangkaian listrik, dengan kedua ujung dihubungkan kembali, sehingga jika salah satu komputer mengalami gangguan, maka hal itu akan mempengaruhi keseluruhan jaringan.
