Konstruksi Geometris Konstruksi Geometris Untuk menggambar bentukbentuk geometri

Konstruksi Geometris

Konstruksi Geometris • Untuk menggambar bentuk-bentuk geometri diperlukan ketrampilan dasar menggambar dengan menggunakan penggaris, jangka, segitiga , dsb • Ketrampilan dasar menggambar contohnya: - membagi sebuah garis dalam bagian-bagian yang sama panjangnya - menggambar garis tegak lurus - membagi dua sebuah sudut - membagi kelilingkaran dalam bagian yang sama - menggambar garis singgung pada dua lingkaran - membuat elips

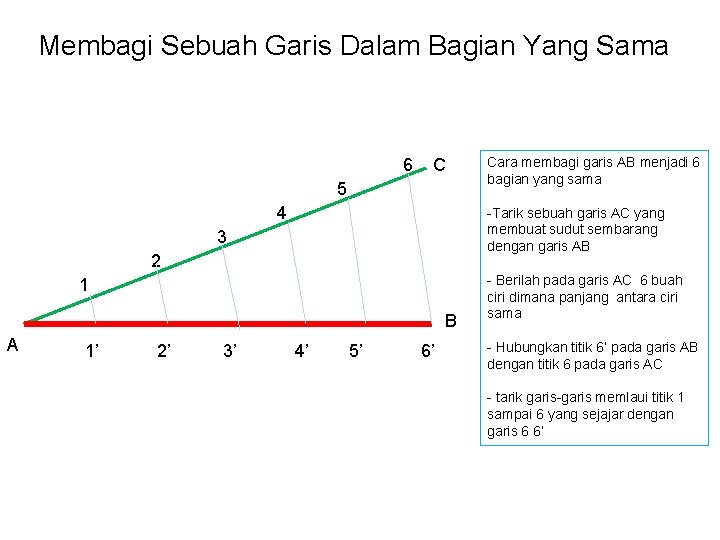

Membagi Sebuah Garis Dalam Bagian Yang Sama 6 C 5 4 -Tarik sebuah garis AC yang membuat sudut sembarang dengan garis AB 3 2 1 B A 1’ 2’ 3’ Cara membagi garis AB menjadi 6 bagian yang sama 4’ 5’ 6’ - Berilah pada garis AC 6 buah ciri dimana panjang antara ciri sama - Hubungkan titik 6’ pada garis AB dengan titik 6 pada garis AC - tarik garis-garis memlaui titik 1 sampai 6 yang sejajar dengan garis 6 6’

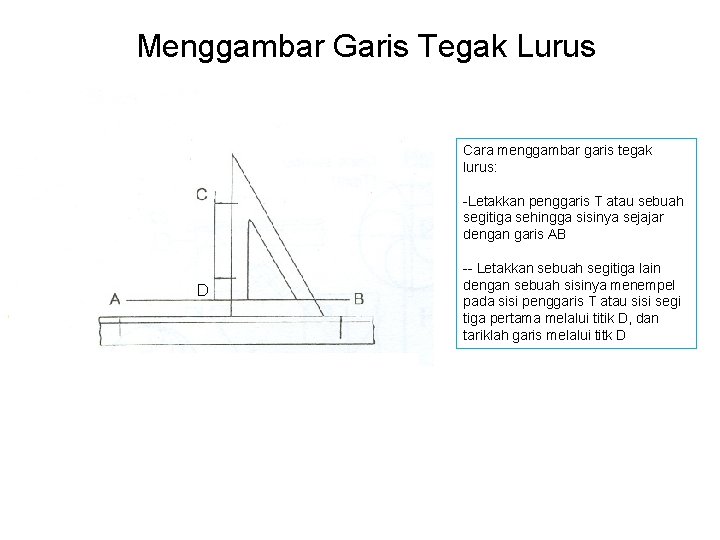

Menggambar Garis Tegak Lurus Cara menggambar garis tegak lurus: -Letakkan penggaris T atau sebuah segitiga sehingga sisinya sejajar dengan garis AB D -- Letakkan sebuah segitiga lain dengan sebuah sisinya menempel pada sisi penggaris T atau sisi segi tiga pertama melalui titik D, dan tariklah garis melalui titk D

Menggambar Garis Tegak Lurus C r Cara menggambar sebuah garis tegak lurus pada garis AB yang melalui sebuah titik C: r -Gambar titik C sebagai sebuah pusat busur lingkaran yang memotong garis AB D A B 1 2 r r 3 - dengan titik 1 dan 2 sebagai pusat, gambar 2 buah busur lingkaran yang berpotongan di titik C dengan jari-jari yang sama -- hubungkan titik C dengan titik 3 dengan sebuah garis lurus

Membagi Dua Sebuah Sudut Cara untuk membagi dua sebuah sudut sembarang : -Dengan jari-jari yang cukup besar gambarlah sebuah busur lingkaran dengan titik A sebagai pusat, dan memotong kaki sudut AB dan AC pada titik-titik D dan E -- dengan jari-jari r yang sama buatlah dua buah busur lingkaran dengan titik-titik D dan E sebagai pusat. Dua buah busur lingkaran ini akan berpotongan di titik F - Tariklah garis AF sebagai garis pembagi
