Konstruksi geometri Pertemuan ke-3

Segitiga • Segitiga merupakan gambar bidang yang dibatasi oleh tiga garis lurus dan jumlah sudut dalamnya selalu 180 derajat. • Segitiga sama sisi, semua sisi sama, semua sudut sama • Segitiga sama kaki, dua sisi sama dan dua sudut sama • Segitiga siku-siku, satu sudut 90 derajat • Segitiga tak sama sisi, tidak satupun sisi atau sudut sama

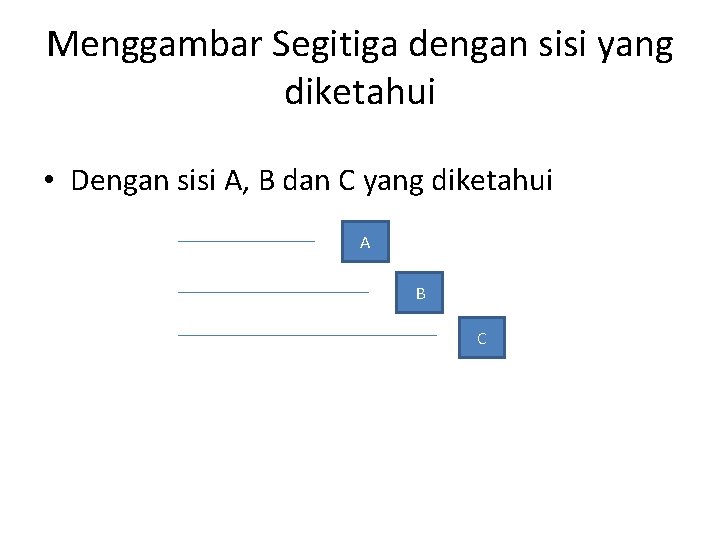

Menggambar Segitiga dengan sisi yang diketahui • Dengan sisi A, B dan C yang diketahui A B C

• Tarik satu sisi seperti C pada kedudukan yang dikehendaki dan lukis busur dengan jari yang sama dengan sisi A A C

• Lukis busur dengan jari yang sama dengan sisi B

• Tarik sisi A dan B dari perpotongan busur

Menggambar segitiga sama Sisi • Diketahui sisi AB. • Dengan A sebagai pusat dan AB sebagai jari, lukis busur hingga berpotongan di C. • Tarik garis AC dan BC untuk mendapatkan segitiga sama kaki tersebut

Menggambar segitiga sama sisi •

Segiempat • Segiempat merupakan gambar bidang yang dibatasi oleh empat garis lurus • Jika keempat sisinya sejajar, segiempat itu juga merupakan paralelogram.

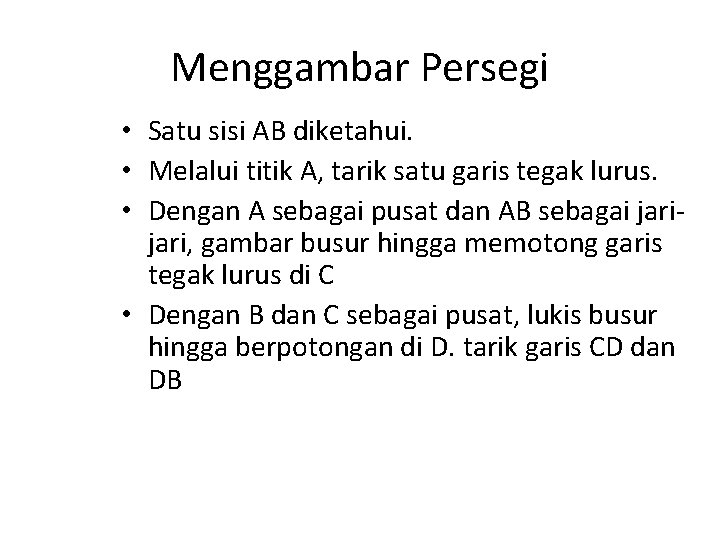

Menggambar Persegi • Satu sisi AB diketahui. • Melalui titik A, tarik satu garis tegak lurus. • Dengan A sebagai pusat dan AB sebagai jari, gambar busur hingga memotong garis tegak lurus di C • Dengan B dan C sebagai pusat, lukis busur hingga berpotongan di D. tarik garis CD dan DB

Segibanyak • Segibanyak merupakan sembarang gambar yang dibatasi garis lurus • Jika segibanyak itu memiliki sudut yang sama dan sisi yang sama, juga disebut segibanyak beraturan.

Lingkaran • Lingkaran merupakan suatu kurva tertutup, semua titik pada kurva tersebut berjarak sama dari suatu titikyang disebut pusat.

Menggambar segi Lima beraturan • Buat lingkaran • Bagi dua jari OD di C • Dengan C sebagai pusat dan CA sebagai jari-jari, lukis busur AE. Dengan A sebagai pusat dan AE sebagai jari-jari, lukis busur EB • Tarik garis AB. Kemudian tentukan jarak AB di sekelilingkaran, dan tarik sisi melalui titik ini.

Menggambar segi Enam • Lingkaran Luar diketahui • Setiap sisi segienam sama dengan jari-jari lingkaran luar

Menggambar segi enam • Buat lingkaran • Tarik garis tengah vertikal dan mendatarnya. • Dengan A dan B sebagai pusat dan jari yang sama dengan jari lingkarannya hingga memotong lingkaran di C, E, E dan F dan gambarlah segi enamnya.

Menggambar Segi Delapan • Buat Persegi Luar • Tarik diagonal perseginya • Dengan sudut-sudut persegi yang diketahui sebagai pusat. Lukis busur yang memotong sisi persegi. • Dengan menggunakan penggaris tarik ke delapan sisinya
