Konstrukce trojúhelníku Známe-li jednu stranu a dva úhly k ní přilehlé. Konstrukce podle věty usu (úhel, strana, úhel). Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Trojúhelník a jeho vlastnosti Zopakujeme si základní vlastnosti, které nám často pomohou při pozdějších konstrukcích. Trojúhelník je rovinný geometrický útvar sestávající ze tří stran, tří vrcholů a tří vnitřních úhlů. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Trojúhelník - označování Pozor při značení vrcholů a stran trojúhelníku. Strana a proti vrcholu A, strana b proti vrcholu B, strana c proti vrcholu C. Popis vrcholů začínáme obvykle v levém dolním rohu, ale vždy popisujeme vrcholy ve směru proti pohybu hodinových ručiček. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

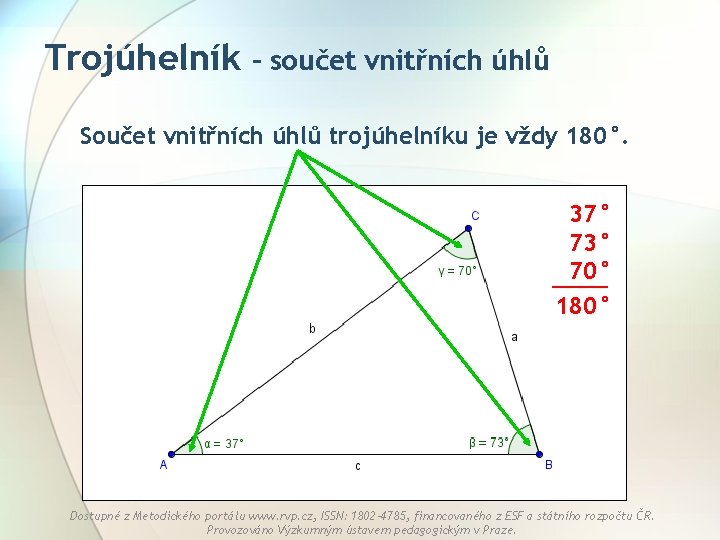

Trojúhelník – součet vnitřních úhlů Součet vnitřních úhlů trojúhelníku je vždy 180°. 37° 73° 70° ____ 180° Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Konstrukce trojúhelníku Z jakých částí se skládá naše činnost prováděná před, během a po konstrukci? 1. Je dobré zjistit, pokud to jde už ze zadání konstrukce, zda trojúhelník lze vůbec sestrojit, abychom zbytečně neztráceli čas. Jak? Např. pomocí trojúhelníkové nerovnosti, velikosti úhlů apod. 2. Načrtnout si obrázek, v němž si vyznačíme zadané údaje. Udělat si náčrt konstruované situace. 3. Rozebrat si postup, podle kterého budeme trojúhelník rýsovat. To znamená určit si, které znalosti nám při konstrukci trojúhelníku pomohou a jak. Např. vlastnosti trojúhelníku a jiných známých geometrických útvarů nebo množiny bodů dané vlastnosti. 4. Zapsat postup konstrukce, stanovený na základě provedeného rozboru. 5. Podle zapsaného postupu uskutečnit konstrukci a narýsovat zadaný trojúhelník. 6. Zapsat počet všech možných řešení zadané úlohy. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

A nyní již přikročíme ke konstrukci. Př. : Sestrojte trojúhelník ABC, ve kterém = 40°, = 60°, c = 8 cm. První krok konstrukce, tj. určení, zda lze trojúhelník o zadaných hodnotách vůbec sestrojit, spočívá v tomto případě v ověření toho, zda součet zadaných úhlů je menší než součet všech tří vnitřních úhlů trojúhelníku, tzn. 180°. Náčrt: + = 40°+60°= 100°< 180° = 60° = 40° c = 8 cm Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rozbor konstrukce Př. : Sestrojte trojúhelník ABC, ve kterém = 40°, = 60°, c = 8 cm. K tomu, abychom sestrojili trojúhelník, potřebujeme mít zadány 3 údaje. Tak, jak je tomu v našem případě, kdy známe jednu stranu a dva úhly k ní přilehlé. Tyto tři zadané údaje se pak zpravidla využívají v prvních třech krocích postupu konstrukce. Čím při rýsování začneme? Při konstrukcích trojúhelníků začínáme většinou (je-li zadána) stranou, a to dolní vodorovně umístěnou stranou. = 60° = 40° c = 8 cm Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rozbor konstrukce Př. : Sestrojte trojúhelník ABC, ve kterém = 40°, = 60°, c = 8 cm. Dále budeme hledat bod C. Co o něm víme? Víme, že leží na rameni úhlu o velikosti 40°. Kde se tedy může nacházet bod splňující danou podmínku? Co je množinou všech takových bodů? Je to polopřímka AY, tj. rameno úhlu = 40°. Y C 1 C 2 C 3 C 4 C 5 = 40° A c = 8 cm Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rozbor konstrukce Př. : Sestrojte trojúhelník ABC, ve kterém = 40°, = 60°, c = 8 cm. Co dále o bodu C víme? Víme, že leží i na rameni úhlu o velikosti 60°. Množinou bodů ležících na rameni úhlu o velikosti 60°je polopřímka AZ, tj. rameno úhlu = 60°. Z = 60° = 40° A Y c = 8 cm B Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rozbor konstrukce Př. : Sestrojte trojúhelník ABC, ve kterém = 40°, = 60°, c = 8 cm. Kde se tedy nachází vrchol C trojúhelníku? Leží v průsečíku polopřímky AY a polopřímky BZ, tzn. množiny všech bodů, které leží na rameni úhlu o velikosti 40°, a množiny všech bodů, které leží na rameni úhlu o velikosti 60°. Jako 2. a 3. krok konstrukce tedy narýsujeme výše uváděné polopřímky. Z Zapisujeme: C AY BZ C = 60° = 40° A Y c = 8 cm B Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Postup a konstrukce: 1. AB; AB = c = 8 cm 4. C; C AY BZ 2. ; = YAB = 40°; AY 5. Trojúhelník ABC 3. ; = ABZ = 60°; BZ Z C Y p A B Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

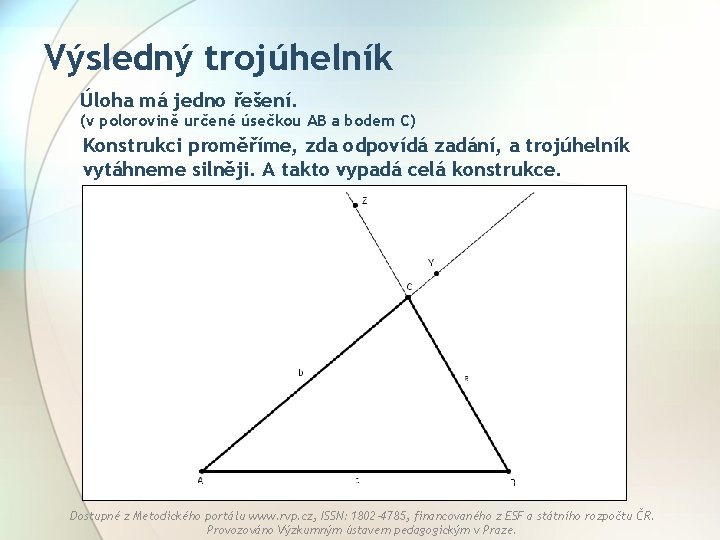

Výsledný trojúhelník Úloha má jedno řešení. (v polorovině určené úsečkou AB a bodem C) Konstrukci proměříme, zda odpovídá zadání, a trojúhelník vytáhneme silněji. A takto vypadá celá konstrukce. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Pár příkladů k procvičení – příklad č. 1 Sestrojte trojúhelník ABC, jestliže: c = 35 mm, = 120°, = 45° Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Pár příkladů k procvičení – příklad č. 2 Sestrojte trojúhelník ABC, jestliže: |BC| = 9 cm, = 35°, = 55° Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Pár příkladů k procvičení – příklad č. 3 Sestrojte trojúhelník OPQ, jestliže: | QOP| = 30°, | OPQ| = 115°, q = 7 cm Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Konstrukce trojúhelníku podle věty usu Otevřete si na závěr ještě následující odkaz. Můžete myší měnit polohu bodů A, B a sklon polopřímek AX a BY (tzn. velikost úhlů) na uvedené konstrukci. Sledujte, kdy se barva polopřímek změní v zelenou, tzn. kdy nelze trojúhelník sestrojit. Dokážete odpovědět , kdy a proč to je? http: //www. horackova. cz/cabri/vyklad/ 633. htm Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Konstrukce trojúhelníku podle věty usu Tak co jste zjistili? Kdy se barva polopřímek mění v zelenou? Ano správně. Je to ve chvíli, kdy součet dvou zadaných úhlů dosáhne velikosti 180°. To znamená ve chvíli, kdy by mám na třetí úhel již nezbýval ani „stupeň“ (vzhledem k tomu, že 180° je součet všech tří úhlů jakéhokoliv trojúhelníku). Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Tak přesnou ruku při rýsování! Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.
