Konstrukce rovnoběžníku Známe-li jednu stranu, úhel k ní přilehlý a výšku k ní příslušnou Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rovnoběžník – strany rovnoběžníku Zopakujeme si základní vlastnosti, které nám často pomohou při pozdějších konstrukcích. Rovnoběžník (kosodélník) je čtyřúhelník, který má rovnoběžné protilehlé strany. b a c d ; AB BC CD DA Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

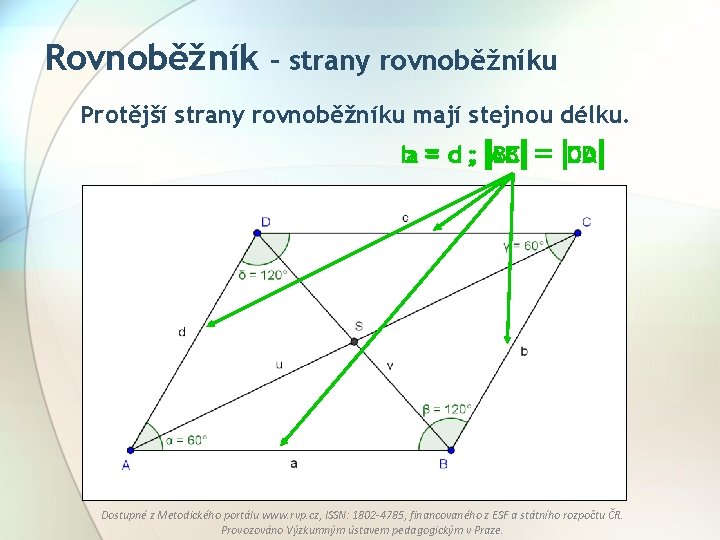

Rovnoběžník – strany rovnoběžníku Protější strany rovnoběžníku mají stejnou délku. = cd ; ; AB CD ba = BC = DA Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rovnoběžník – vnitřní úhly rovnoběžníku Protější úhly rovnoběžníku mají stejnou velikost. = ; DAB CDA BCD = ABC = Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rovnoběžník – výšky rovnoběžníku Výška rovnoběžníku je kolmá vzdálenost protilehlých rovnoběžných stran. Jelikož rovnoběžník je tvořen dvěma dvojicemi protilehlých stran, existují i dvě různé výšky rovnoběžníku va a vb (velikosti). Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Rovnoběžník – výšky rovnoběžníku Výška je kolmá vzdálenost stran. Není tedy nijak vázána na vrcholy rovnoběžníku a tudíž může být kdekoliv, kde splňuje podmínku kolmosti na protilehlé strany. Dokonce i mimo rovnoběžník. V takovém případě je ovšem potřeba strany rovnoběžníku nejdříve patřičně protáhnout. Jelikož výška je kolmá vzdálenost dvou protilehlých stran, tak i její označení může být dvojí. V našem případě je to kolmá vzdálenost stran a a c, tudíž va nebo vc. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

A nyní již přikročíme ke konstrukci. Sestrojte rovnoběžník ABCD, ve kterém a = 6 cm, = 120°, va = 4, 5 cm. Podobně jako při konstrukcích trojúhelníku s výškou v zadání, tak i zde nám při konstrukci pomůže, když ve vzdálenosti výšky sestrojíme rovnoběžku s danou příslušnou stranou a. =120° a Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Náčrt a rozbor Začneme stranou a, pokračovat budeme úhlem (dostaneme polopřímku) a jako poslední ze zadání využijeme výšku va (dostaneme rovnoběžku s a). Následuje sestrojení bodu D pomocí známé vzdálenosti od bodu C (c=a). l Y p Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Zápis a konstrukce 1. AB; AB =a= 6 cm 2. ABY; ABY = =120°; BY 3. p; p AB; |p, AB|=va=4, 5 cm 4. C; C BY p 5. l; l(C; a=c=6 cm) 6. D; D p l 7. Rovnoběžník ABCD l p Y D A C B Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Výsledný rovnoběžník Úloha má jedno řešení. (v polorovině určené úsečkou AB a body C a D) Konstrukci proměříme, zda odpovídá zadání, a trojúhelník vytáhneme silněji. A takto vypadá výsledek. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Pár příkladů k procvičení – příklad č. 1 Sestrojte rovnoběžník ABCD, jestliže: (Rada: Pozor na jednotky!) a= 3 cm, = 40°, va = 55 mm ? Pozor na to, kde bude bod C! I zde musíme dodržet směr popisu vrcholů! (proti směru pohybu hodinových ručiček) Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Pár příkladů k procvičení – příklad č. 2 Sestrojte rovnoběžník ABCD, jestliže: 2. ) b = 5 cm, = 60°, vb = 5 cm (Rada: Pootočte si rovnoběžník!) Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

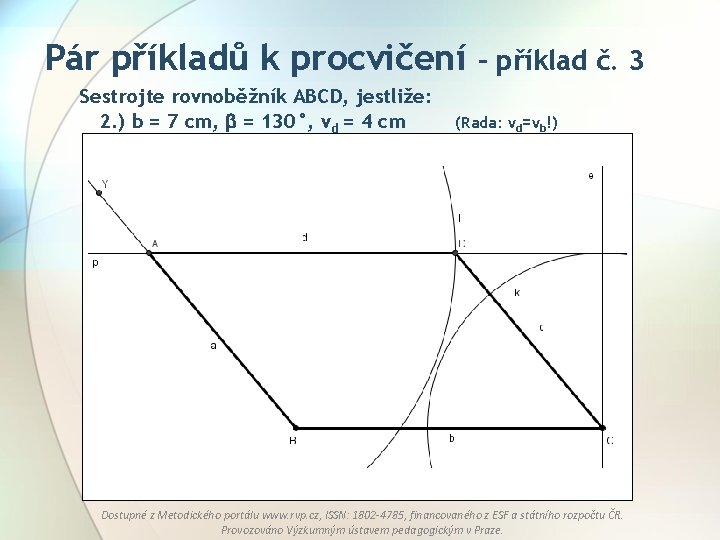

Pár příkladů k procvičení Sestrojte rovnoběžník ABCD, jestliže: 2. ) b = 7 cm, = 130°, vd = 4 cm – příklad č. 3 (Rada: vd=vb!) Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Přeji Vám mnoho přesnosti při rýsování! Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.
